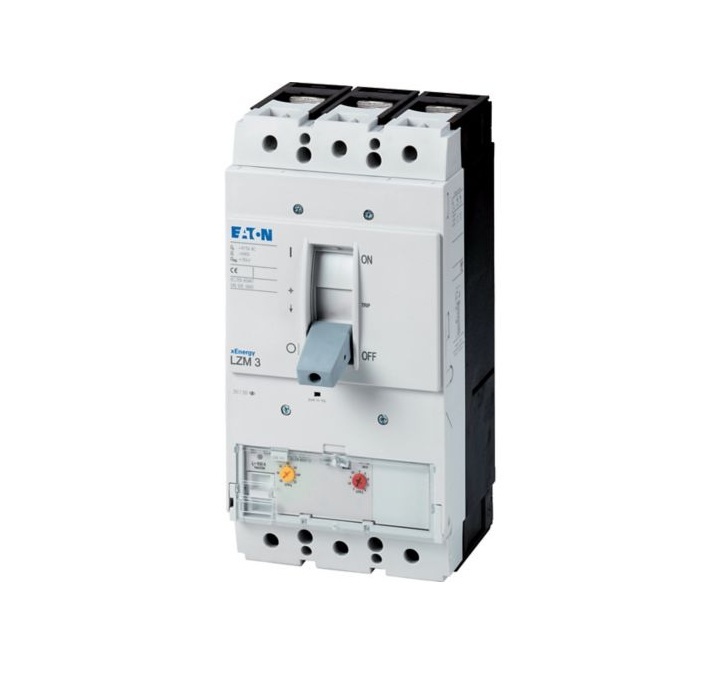

Intrerupator automat USOL Eaton 111955 3P 400A 36KA LZMC3-A400-I

Întrerupătorul automat USOL Eaton LZMC3-A400-I 111955 este un întrerupător automat cu carcasă turnată (MCCB), prevăzut cu 3 poli, curent nominal de 400 A și capacitate de rupere de 36 kA la 400/415 V AC. Conceput pentru protecția cablurilor și instalațiilor electrice de joasă tensiune, acesta utilizează un declanșator termomagnetic reglabil și respectă standardul IEC/EN 60947, fiind destinat aplicațiilor industriale și comerciale cu solicitări ridicate.

Ce este întrerupătorul automat USOL Eaton LZMC3-A400-I?

LZMC3-A400-I face parte din gama Eaton LZM și este un întrerupător automat cu montaj fix, proiectat pentru protecția instalațiilor electrice împotriva suprasarcinilor și scurtcircuitelor. Aparatul utilizează un declanșator termomagnetic care combină protecția la suprasarcină cu declanșarea instantanee la curenți de scurtcircuit.

Modelul are o construcție cu trei poli, curent nominal de 400 A și este încadrat în categoria de utilizare A conform IEC/EN 60947-2. Funcționează la tensiuni nominale de până la 690 V AC și poate fi utilizat și în circuite de curent continuu de până la 750 V DC.

Unde poate fi utilizat?

Întrerupătorul automat Eaton este recomandat pentru tablouri generale de distribuție, instalații industriale, centre de comandă motoare, clădiri comerciale, infrastructură și alte aplicații unde este necesară protecția circuitelor de putere.

Capacitatea de rupere de 36 kA la 400/415 V AC îl recomandă pentru instalații cu nivel ridicat al curenților de scurtcircuit, iar montajul fix facilitează integrarea în tablouri electrice de distribuție și comandă.

Ce diferențiatori oferă acest model Eaton?

LZMC3-A400-I utilizează un declanșator termomagnetic reglabil, cu protecție la suprasarcină între 320 și 400 A și declanșare magnetică instantanee reglabilă între 6 și 10 ori curentul nominal. Acest lucru permite adaptarea protecției în funcție de caracteristicile instalației electrice.

Aparatul este prevăzut cu borne cu șurub, categorie de supratensiune III, grad de poluare 3 și rezistență mecanică ridicată. Capacitatea de închidere la scurtcircuit (Icm) ajunge la 76 kA la 400/415 V AC, iar timpul total de întrerupere este sub 10 ms.

Dimensiunile produsului sunt de aproximativ 27,5 cm înălțime, 16,6 cm lungime și 14 cm lățime, iar greutatea este de aproximativ 5,8 kg.

Avantaje în utilizare

• Întrerupător automat USOL original Eaton.
• 3 poli și curent nominal de 400 A.
• Capacitate de rupere de 36 kA la 400/415 V AC.
• Declanșator termomagnetic reglabil.
• Protecție la suprasarcină între 320 și 400 A.
• Montaj fix cu conexiuni prin șurub.
• Tensiune nominală de până la 690 V AC.
• Conform IEC/EN 60947-2 și VDE 0660.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificat curentul nominal al circuitului, nivelul curentului de scurtcircuit și compatibilitatea cu tabloul electric și accesoriile utilizate. Reglajul protecției termice trebuie adaptat în funcție de caracteristicile instalației, iar montajul trebuie realizat conform documentației Eaton și normativelor aplicabile.

Întrebări frecvente

Care este capacitatea de rupere?

Modelul LZMC3-A400-I are o capacitate de rupere de 36 kA la 400/415 V AC conform IEC/EN 60947-2.

Se poate regla protecția la suprasarcină?

Da. Domeniul de reglaj al protecției termice este cuprins între 320 A și 400 A.

Este destinat protecției motoarelor?

Acest model este proiectat în principal pentru protecția sistemelor și cablurilor electrice, fiind încadrat în categoria de utilizare A.

La ce tensiune poate funcționa?

Întrerupătorul este destinat aplicațiilor de până la 690 V AC și poate fi utilizat și în circuite de până la 750 V DC, conform specificațiilor producătorului.

Întrerupătorul automat USOL Eaton LZMC3-A400-I 111955 oferă protecție pentru instalațiile electrice de putere prin combinarea unui curent nominal de 400 A, unei capacități de rupere de 36 kA și unui declanșator termomagnetic reglabil. Construcția robustă, conformitatea cu IEC/EN 60947 și compatibilitatea cu aplicațiile industriale îl recomandă pentru tablouri electrice unde sunt necesare siguranța, fiabilitatea și continuitatea alimentării.
