Intrerupator automat USOL EATON Power Defense PDE3 3P 500A 50kA la 415V PDE33K0500TAAS

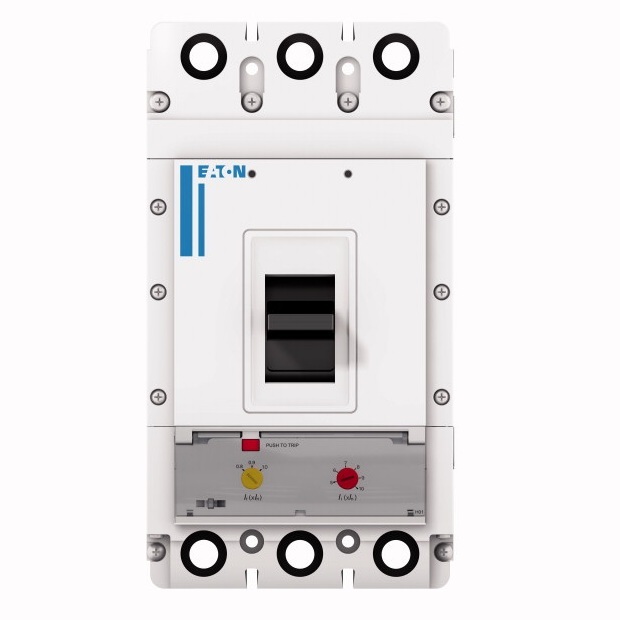

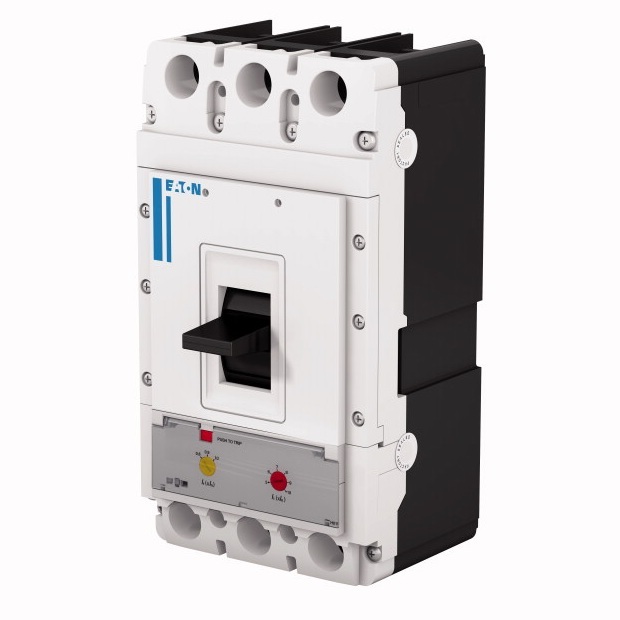

Întrerupător automat USOL EATON PDE33K0500TAAS este un aparat de protecție tripolar, în carcasă turnată, destinat protecției instalațiilor și cablurilor împotriva suprasarcinii și scurtcircuitului. Face parte din gama Power Defense, are curent nominal de 500A și permite reglarea separată a protecției termice și magnetice pentru adaptarea pragurilor la circuitul alimentat.

Întrerupător automat USOL cu protecție reglabilă pentru circuite de putere

Întrerupător EATON Power Defense reunește protecția termică și magnetică într-un aparat cu montaj fix. Componenta termică intervine la suprasarcină, iar componenta magnetică asigură declanșarea instantanee la curenți de defect ridicați. Cele două reglaje răspund unor situații diferite și permit configurarea protecției fără schimbarea aparatului, în limitele disponibile pentru această variantă.

Reglaj termic pentru adaptarea la curentul circuitului

Pragul termic Ir poate fi reglat între 400A și 500A. Pentru un circuit care necesită un prag de 450A, valoarea se află în intervalul disponibil, chiar dacă aparatul are curent nominal de 500A. Reglajul permite adaptarea protecției la necesarul circuitului, fără a confunda curentul nominal al întrerupătorului cu valoarea efectivă a pragului de suprasarcină.

Pragul magnetic Ii este reglabil între 2500A și 4000A. Acesta stabilește nivelul declanșării instantanee și se tratează separat de reglajul termic. Declanșatorul este calibrat la 40°C, o referință relevantă atunci când sunt analizate caracteristicile de protecție și condițiile termice din tablou.

Capacitate de rupere raportată la tensiunea instalației

Întrerupătorul PDE33K0500TAAS are capacitatea de rupere de serviciu Ics de 50kA la 400-415V AC, la frecvența de 50-60Hz. Această valoare descrie comportamentul la scurtcircuit în condițiile tensiunii respective și trebuie corelată cu nivelul curentului de scurtcircuit din punctul de instalare.

La 230V AC, Ics este de 65kA, iar la 440V AC este de 26kA. Prin urmare, valoarea de 50kA nu se aplică întregului interval de tensiune. Într-o instalație de 440V, evaluarea capacității de rupere pornește de la 26kA, nu de la valoarea folosită pentru rețelele de 400-415V.

Tensiunea maximă de utilizare în curent alternativ este de 440V. Tensiunea de izolație Ui de 800V AC caracterizează izolația aparatului și nu extinde domeniul de utilizare la o rețea de 800V. Separarea acestor parametri previne alegerea întrerupătorului după o tensiune care nu descrie funcționarea circuitului principal.

Montaj fix și racordare frontală în tabloul electric

Întrerupătorul EATON PDE3 are conexiunile circuitului principal pe partea frontală și borne cu șurub. Racordarea frontală permite organizarea conexiunilor în zona de acces a aparatului. Comanda manuală se realizează prin manetă, iar configurația cu trei poli corespunde circuitelor care necesită întreruperea celor trei conductoare de fază.

Corpul are lățimea de 13.8cm, înălțimea de 13.8cm și lungimea sau adâncimea de 25.7cm, cu o greutate de 6kg. Gabaritul și greutatea contează la integrarea în tablou, mai ales când spațiul existent a fost rezervat pentru un aparat cu alte dimensiuni. Spațiul pentru racorduri și accesul la manetă se evaluează separat de dimensiunile corpului.

Montajul pe șină DIN este opțional. Aparatul are gradul de protecție IP2X, fără clasificare pentru protecția la apă. Pentru un amplasament unde există umezeală sau stropire, protecția ansamblului depinde de carcasa tabloului și de configurația completă, nu doar de întrerupător.

Erori frecvente la alegerea unui întrerupător automat USOL

Alegerea întrerupătorului automat USOL numai după cei 500A

Curentul nominal nu arată singur dacă protecția poate fi adaptată circuitului. Dacă este necesar un prag termic sub 400A, reglajul acestui aparat nu acoperă cerința. Criteriul corect este intervalul Ir disponibil, împreună cu pragul magnetic necesar.

Preluarea capacității de 50kA pentru o rețea de 440V

O valoare de rupere fără tensiunea asociată poate conduce la o evaluare greșită a protecției. La 440V, întrerupătorul are Ics de 26kA. Compararea cu nivelul de scurtcircuit al instalației se face la tensiunea efectivă a circuitului.

Considerarea accesoriilor opționale ca echipare inclusă

Posibilitatea de montaj pe șină DIN și acționarea motorizată opțională nu înseamnă că accesoriile respective sunt incluse. Aparatul nu are contacte auxiliare integrate. O comandă care presupune semnalizare electrică sau acționare motorizată necesită identificarea accesoriilor compatibile pentru funcțiile dorite.

Întrebări frecvente despre întrerupătorul automat USOL

Întrerupătorul automat USOL Power Defense are declanșator electronic?

Întrerupător automat USOL Power Defense are declanșator termomagnetic, cu reglaje termice și magnetice. Protecția acestei variante se configurează prin pragurile Ir și Ii disponibile, fără a-i atribui funcții de reglaj electronic sau comunicare.

Întrerupătorul EATON poate transmite starea prin contacte auxiliare?

Întrerupătorul EATON nu include contacte auxiliare normal deschise, normal închise sau comutatoare. Pentru transmiterea stării într-un circuit de semnalizare este necesară o echipare auxiliară compatibilă, separată de configurația de bază a aparatului.

Cât de des poate fi manevrat întrerupătorul PDE3?

Întrerupătorul PDE3 admite maximum 60 de operații pe oră și are o durată de viață mecanică de 15000 de operații. Durabilitatea mecanică descrie manevrele mecanismului și nu reprezintă un număr garantat de întreruperi ale unui scurtcircuit.
