Întrerupătorul cap cruce SCHNEIDER Noua Unica NU310518 este un mecanism intermediar de 1 modul, 10 AX la 250 V AC, utilizat în configurații de iluminat în care același circuit trebuie comandat din trei sau mai multe puncte. Schneider definește tehnic funcția produsului drept „cruce”, iar mecanismul are o singură clapetă, borne fără șurub și fixare prin clipsare. Varianta NU310518 este alb RAL 9003, cu finisaj lucios, grad de protecție IP4X și rezistență mecanică IK04.
Pentru alegerea corectă este esențială funcția intermediară a întrerupătorului cruce. NU310518 nu este un întrerupător simplu și nici un întrerupător cap scară. Într-o configurație clasică de comandă din trei sau mai multe puncte, mecanismul cruce ocupă poziția intermediară într-un circuit care utilizează mecanisme cap scară la extremități. Această diferență funcțională este mai importantă decât asemănarea vizuală dintre mecanismele Noua Unica.

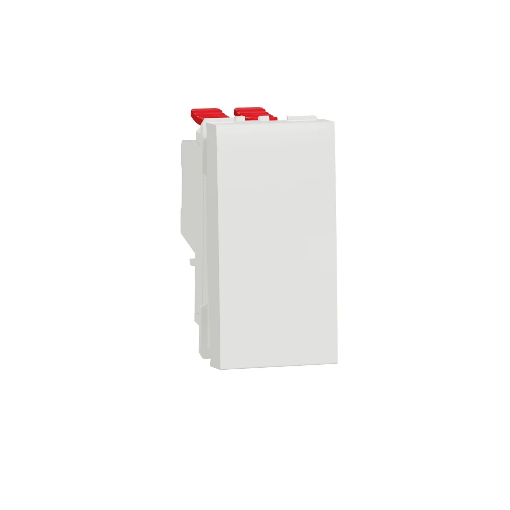

Întrerupător cap cruce SCHNEIDER Noua Unica NU310518
Schneider identifică oficial NU310518 drept întrerupător cruce de 10 A, 1 modul, alb, iar fișa tehnică exactă precizează valoarea nominală mai detaliată de 10 AX. Funcția de comutare declarată este „cruce”, iar domeniul de utilizare al dispozitivului este controlul luminilor.
În România, produsul este căutat frecvent și sub formularea „întrerupător cap cruce”. Din punct de vedere funcțional, termenul important este „cruce”: mecanismul este utilizat ca element intermediar într-o configurație cu mai multe puncte de comandă.
Codul NU310518 elimină ambiguitatea față de celelalte întrerupătoare de 1 modul din gama Noua Unica.
La ce se folosește un întrerupător cruce?
Întrerupătorul cruce este relevant atunci când același circuit de iluminat trebuie comandat din trei sau mai multe puncte. Rolul său este intermediar în configurația de comandă.
Într-o configurație cu trei puncte, mecanismul cruce este utilizat între două mecanisme cap scară. Dacă numărul punctelor de comandă crește, configurația poate utiliza mecanisme cruce suplimentare între cele două capete.
Din acest motiv, NU310518 nu trebuie cumpărat ca înlocuitor direct pentru orice întrerupător. Funcția circuitului trebuie cunoscută înaintea alegerii mecanismului.
Întrerupător cruce sau cap scară?
Diferența dintre aceste două funcții este una dintre cele mai importante verificări înainte de cumpărare. Întrerupătorul cap scară este utilizat într-o configurație pentru comanda aceluiași circuit din două puncte. Întrerupătorul cruce intervine atunci când configurația trebuie extinsă la trei sau mai multe puncte de comandă.
În gama Noua Unica, NU310318 este mecanismul cap scară de 1 modul analizat separat, în timp ce NU310518 este mecanismul cruce de 1 modul.
Cele două produse au caracteristici exterioare apropiate, ceea ce face ca fotografia, culoarea sau dimensiunile să nu fie suficiente pentru alegere. Funcția și codul producătorului sunt criteriile relevante.
Întrerupător cruce sau întrerupător simplu?
Un întrerupător simplu este destinat comenzii unui circuit dintr-un singur punct. NU310518 îndeplinește o funcție diferită: este mecanismul intermediar pentru o configurație cu mai multe puncte de comandă.
Astfel, alegerea între simplu, cap scară și cruce trebuie făcută după structura circuitului, nu după numărul de module sau după finisaj. Toate aceste funcții pot exista în mecanisme Noua Unica cu aspect apropiat.
Pentru NU310518, fișa Schneider indică fără ambiguitate funcția de comutare „cruce”.
10 AX la 250 V AC
Fișa tehnică exactă pentru SCHNEIDER NU310518 declară un curent nominal de 10 AX și o tensiune nominală de 250 V AC. Frecvența rețelei electrice este specificată la 50/60 Hz.
Valoarea 10 AX este mai precisă decât formularea comercială simplificată de 10 A afișată în prezent pe PDP. Din acest motiv, în denumirea optimizată și în informațiile tehnice folosim specificația producătorului.
Schneider declară și o durabilitate electrică de 20000 de cicluri în condițiile de testare prevăzute în fișa tehnică. Aceasta este o caracteristică de testare și nu trebuie convertită într-o promisiune privind un anumit număr de ani de utilizare.
Format de 1 modul și o singură clapetă
NU310518 ocupă 1 modul în sistemul Noua Unica și utilizează o singură clapetă. Formatul compact permite integrarea mecanismului într-o configurație modulară dimensionată pentru numărul total de module necesare.
Un modul nu înseamnă un singur punct de comandă. În cazul NU310518, numărul de module descrie dimensiunea mecanismului în sistemul modular, în timp ce funcția cruce determină rolul său în circuit.
Această distincție este utilă mai ales atunci când mai multe mecanisme Noua Unica sunt combinate în aceeași configurație.

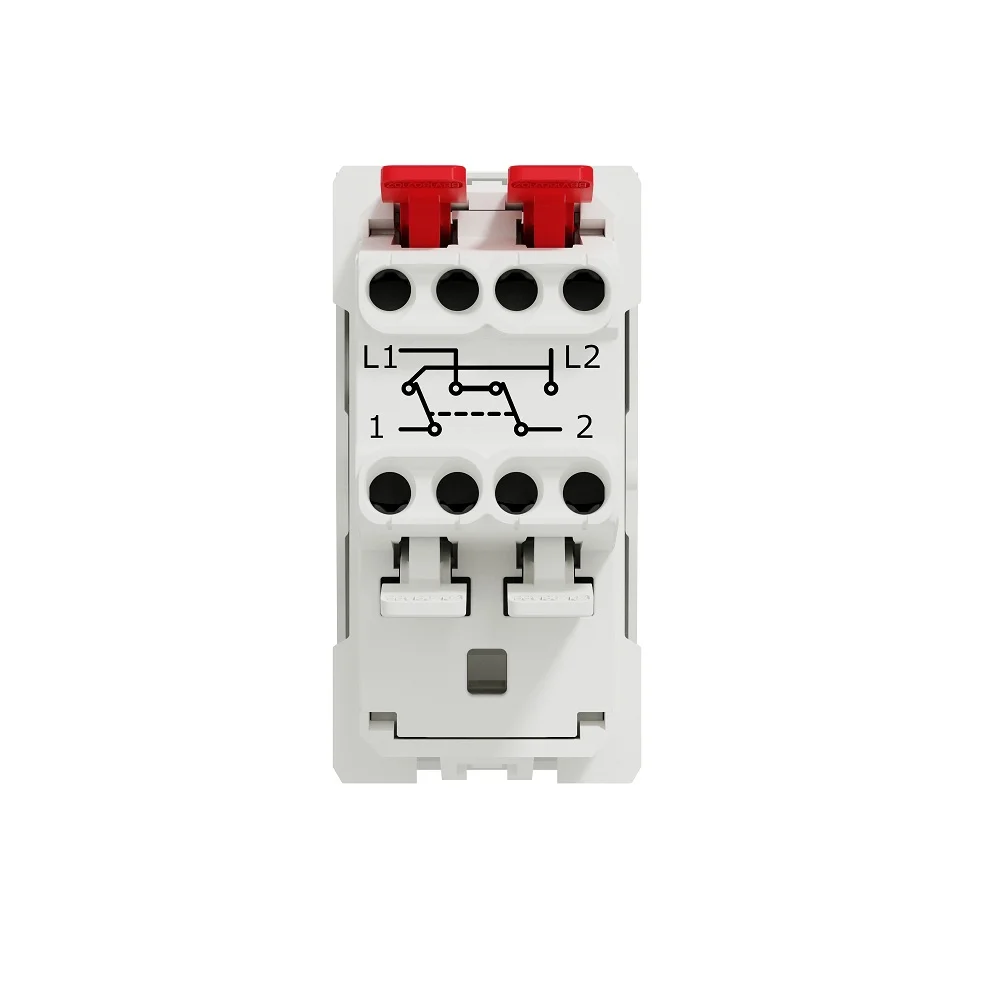

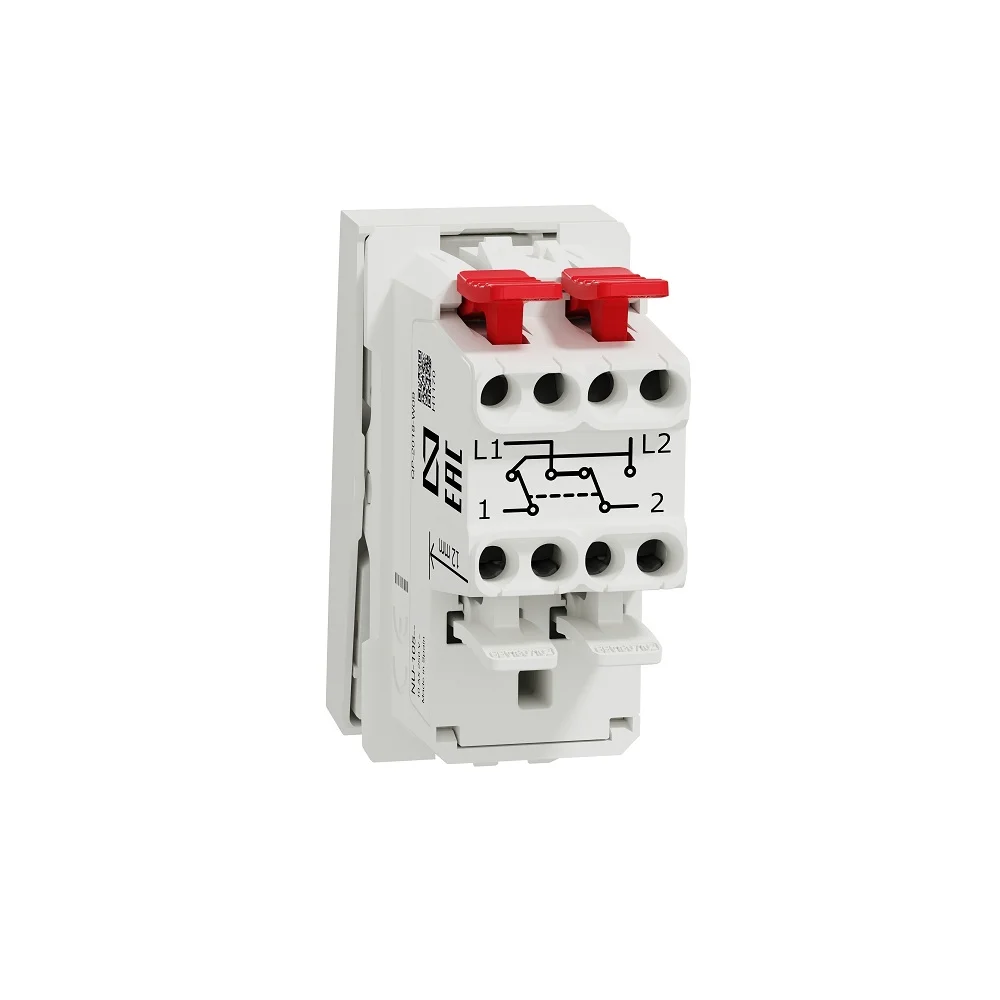

Borne fără șurub

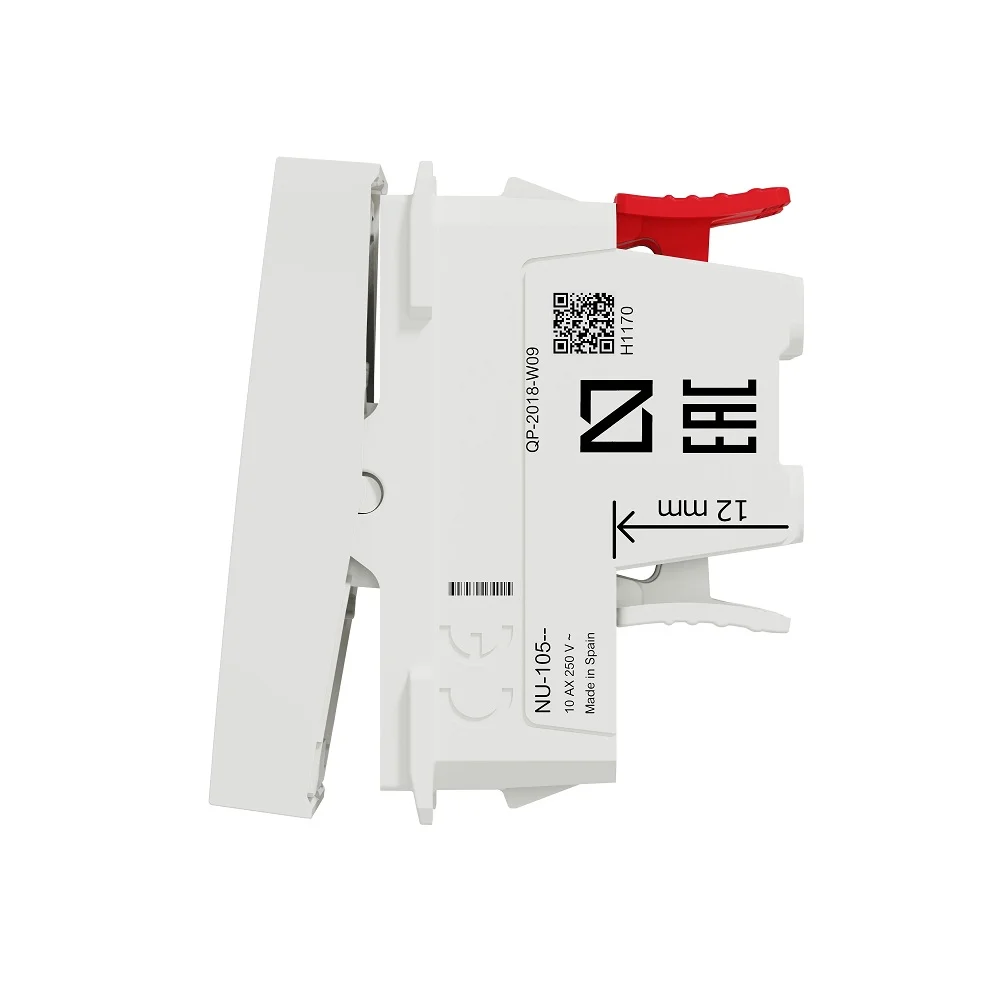

Schneider declară pentru NU310518 borne fără șurub. Fișa tehnică indică utilizarea conductoarelor rigide și flexibile cu secțiuni de până la 2.5 mm², în condițiile definite de producător.
Tipul bornelor este o caracteristică exactă a mecanismului și nu trebuie dedus prin comparație cu alte întrerupătoare din gamă. Noua Unica include produse cu configurații de conexiune diferite.
Secțiunea maximă declarată pentru borne nu reprezintă o recomandare universală privind dimensionarea conductoarelor unui circuit. Alegerea conductoarelor și protecțiilor instalației trebuie stabilită separat, conform cerințelor aplicabile.
Fixare prin clipsare
Pentru NU310518, mecanismul este prevăzut cu fixare prin clipsare. Această caracteristică descrie modul de integrare mecanică în sistemul Noua Unica și trebuie separată de tipul conexiunilor electrice.
Prin urmare, produsul combină două caracteristici distincte: borne electrice fără șurub și fixarea mecanismului prin clipsare.
Aceste informații ajută la identificarea construcției, dar nu înlocuiesc instrucțiunile de instalare Schneider și cerințele configurației electrice în care mecanismul este utilizat.
Alb RAL 9003 cu finisaj lucios
Întrerupătorul cruce SCHNEIDER Noua Unica NU310518 este varianta alb RAL 9003 cu finisaj lucios. Codul RAL oferă un reper mai precis pentru culoare decât simpla mențiune „alb”.
Gama Noua Unica include și alte variante cromatice ale mecanismelor, astfel că referința trebuie verificată dacă se urmărește coordonarea cu rama și cu celelalte componente vizibile ale configurației.
Culoarea rămâne însă un criteriu secundar față de funcție. Un întrerupător simplu, unul cap scară și unul cruce pot avea același finisaj exterior, fără să fie funcțional echivalente.
Materiale diferențiate în funcție de componentă
Fișa Schneider oferă informații mai precise decât formularea generică „termoplastic”. Clapeta mecanismului este realizată din termoplastic ABS stabilizat UV, iar carcasa este din policarbonat GF10 FR.
Producătorul declară separat CuZn5 Ag pentru bornele fixe, CuZn15 pentru contactul mobil și PBT GF31 pentru butonul de eliberare. Aceste informații descriu construcția mecanismului fără să fie necesare calificative comerciale precum „material premium” sau „rezistență garantată”.
Pentru alegerea produsului, materialele sunt informații tehnice secundare. Funcția cruce, formatul de 1 modul și codul NU310518 sunt mai importante pentru evitarea unei selecții greșite.
Dimensiuni și format compact
Documentația comercială pentru NU310518 indică aproximativ 45 mm înălțime și 22.5 mm lățime, corespunzătoare formatului de 1 modul. Dimensiunile compacte sunt caracteristice mecanismului modular și ajută la identificarea variantei.
Dimensiunile nu trebuie însă utilizate singure pentru stabilirea compatibilității sau a funcției. Mai multe mecanisme din gama Noua Unica pot avea același format exterior, dar scheme interne de comutare diferite.
Înainte de selecție trebuie verificat codul NU310518 și rolul de întrerupător cruce.
IP4X și IK04
Pentru NU310518, documentația disponibilă indică grad de protecție IP4X și rezistență mecanică IK04. Aceste clasificări descriu proprietăți diferite ale mecanismului.
PDP-ul ETBM utilizează în prezent formularea IP40. Pentru copy-ul tehnic este preferabilă forma IP4X confirmată pentru referința exactă de documentația Schneider. În orice caz, clasificarea nu trebuie interpretată ca protecție la umezeală.
IK04 nu trebuie transformat într-o afirmație generică precum „rezistență impresionantă la șocuri”. Este nivelul de rezistență mecanică declarat pentru produs și trebuie păstrat în această formă.
De ce este important codul NU310518?
În familia Noua Unica există mai multe mecanisme de 1 modul, albe, cu o singură clapetă și caracteristici nominale apropiate. NU310518 identifică exact funcția cruce.
PDP-ul ETBM confirmă suplimentar SKU SD01223 și EAN 3606489454753. Aceste identificatoare sunt utile pentru verificarea produsului atunci când denumirea comercială apare în variante precum „întrerupător cruce”, „întrerupător cap cruce” sau „întrerupător intermediar”.
Indiferent de formularea comercială folosită, referința producătorului trebuie să rămână aceeași: SCHNEIDER NU310518.
Când este potrivit NU310518?
NU310518 este mecanismul de verificat atunci când configurația de iluminat necesită o funcție cruce intermediară pentru extinderea comenzii aceluiași circuit la trei sau mai multe puncte.
Dacă circuitul trebuie comandat doar dintr-un singur punct, funcția necesară este alta. Dacă sunt necesare două puncte, trebuie analizată configurația cu mecanisme cap scară. Această diferențiere funcțională trebuie stabilită înainte de alegerea finisajului sau a ramei.
Astfel, NU310518 nu este „mai complex” în mod generic decât celelalte întrerupătoare, ci îndeplinește un rol precis într-un anumit tip de configurație.
Erori frecvente
Confundarea întrerupătorului cruce cu unul cap scară
NU310518 are funcție cruce și este utilizat ca mecanism intermediar. Un întrerupător cap scară îndeplinește o funcție diferită în configurația de comandă.
Folosirea unui întrerupător cruce pentru o comandă simplă
Pentru comanda unui circuit dintr-un singur punct se utilizează funcția simplă. NU310518 este destinat configurațiilor în care este necesară funcția intermediară cruce.
Alegerea după aspect
Mecanismele simple, cap scară și cruce din Noua Unica pot avea aceeași culoare și dimensiuni apropiate. Funcția și codul produsului trebuie verificate înaintea comenzii.
Presupunerea unor borne cu șurub
Fișa tehnică exactă NU310518 declară borne fără șurub. Tipul bornelor nu trebuie transferat de la alte produse din gamă.
Interpretarea IP40 sau IP4X ca protecție la umezeală
O astfel de afirmație nu este susținută de clasificarea produsului. Descrierea trebuie să păstreze valoarea IP fără extinderea semnificației sale.
Întrebări frecvente
La ce se folosește întrerupătorul cruce SCHNEIDER NU310518?
NU310518 este utilizat ca mecanism intermediar în configurații de iluminat în care același circuit trebuie comandat din trei sau mai multe puncte.
Care este diferența dintre cap scară și cap cruce?
Funcția cap scară este utilizată pentru configurația de comandă din două puncte. Funcția cruce intervine ca funcție intermediară atunci când comanda trebuie extinsă la trei sau mai multe puncte.
NU310518 are borne cu șurub?
Nu. Fișa tehnică Schneider declară borne fără șurub și conductoare rigide sau flexibile de până la 2.5 mm², în condițiile specificate de producător.
Câte module ocupă NU310518?
Întrerupătorul ocupă 1 modul în sistemul Noua Unica și are o singură clapetă.
Care este curentul nominal al întrerupătorului?
Fișa tehnică Schneider declară 10 AX la 250 V AC, 50/60 Hz. Specificația 10 AX este mai precisă decât formularea comercială simplificată de 10 A.
