Întrerupătorul cap cruce SCHNEIDER Sedna Design SDD111107 este un comutator intermediar pentru controlul iluminatului într-o configurație cu mai multe puncte de comandă. Are o clapetă, curent nominal de 10 AX la 250 V c.a., finisaj alb lucios, borne fără șurub și grad de protecție IP20. Se montează încastrat și se livrează ca mecanism cu suport de fixare. Funcția cruce este criteriul esențial care îl diferențiază de întrerupătoarele simple și cap scară din aceeași familie Sedna.
Rolul modelului SDD111107 trebuie înțeles corect înainte de alegere: acesta este comutatorul intermediar dintr-o configurație de comandă a iluminatului. Nu înlocuiește pur și simplu un întrerupător cap scară și nu trebuie ales doar pentru că se dorește controlul luminii din două puncte. Pentru o configurație care necesită puncte intermediare de comandă, funcția cruce este cea care diferențiază acest mecanism.
Întrerupător cap cruce SCHNEIDER Sedna pentru comandă intermediară
Întrerupătorul cap cruce SCHNEIDER Sedna Design SDD111107 este definit de producător prin funcția de comutator intermediar pentru controlul iluminării. Această funcție îl poziționează între mecanismele cap scară într-o configurație care necesită comanda aceluiași circuit din mai multe puncte.
Diferența este importantă deoarece termenii „cap scară” și „cap cruce” sunt uneori folosiți împreună în căutările pentru aparataj electric, deși descriu funcții distincte. Un întrerupător cap scară este un comutator cu 2 căi. Întrerupătorul cruce SDD111107 are funcție intermediară și intră în configurație atunci când este necesar un punct suplimentar de comandă între mecanismele corespunzătoare.
Din acest motiv, modelul SDD111107 nu trebuie selectat doar după aspect, culoare sau curent nominal. Funcția instalației trebuie stabilită mai întâi, iar apoi poate fi verificată referința exactă a mecanismului.
Când este relevant un întrerupător cruce?
Funcția cruce devine relevantă într-o configurație de iluminat cu mai multe puncte de comandă, în care este necesar un comutator intermediar. Acesta este principalul avantaj funcțional al modelului SCHNEIDER SDD111107 și totodată motivul pentru care nu trebuie confundat cu un întrerupător simplu sau cap scară.
Un exemplu practic este un circuit de iluminat care trebuie comandat din mai mult de două poziții. Într-o astfel de configurație, mecanismul cruce îndeplinește rolul intermediar. Numărul și tipul aparatelor necesare depind însă de configurația electrică proiectată, astfel încât produsul trebuie ales după funcția cerută de instalație.
SDD111107 nu este, așadar, un „întrerupător pentru mai multe lumini”. Funcția cruce se referă la modul de comandă al circuitului, nu la numărul surselor de iluminat controlate. Această diferență ajută la evitarea confuziei cu întrerupătorul dublu Sedna, care are două clapete și funcție pentru două circuite.
10 AX la 250 V c.a.
Întrerupătorul cap cruce SCHNEIDER Sedna Design SDD111107 are curent nominal de 10 AX la 250 V c.a., conform documentației actuale a produsului. Frecvența rețelei este de 50 Hz. Specificația 10 AX este mai precisă decât formularea „10A” utilizată în denumirea actuală a PDP-ului și trebuie păstrată la identificarea variantei.
Producătorul indică pentru mecanism o gamă de puteri de 2300 W și menționează în caracteristicile de sarcină o lampă cu balast integrat de 100 W. Aceste valori descriu caracteristicile tehnice ale produsului și trebuie interpretate în raport cu tipul de sarcină și documentația Schneider.
Valoarea 10 AX nu identifică însă singură produsul. În familia Sedna există mecanisme cu același curent nominal, dar cu funcții de comutare diferite. Pentru SDD111107, caracteristica decisivă rămâne funcția cruce/intermediară.
O clapetă și funcție cruce
Modelul SCHNEIDER SDD111107 are o clapetă. Acest lucru îl diferențiază vizual de unele mecanisme cu două clapete, însă numărul clapetelor nu este suficient pentru alegerea funcției electrice. Atât întrerupătorul simplu, cât și anumite variante cap scară sau cruce pot avea o singură clapetă.
De aceea, pentru identificarea produsului trebuie urmărite împreună funcția cruce și referința SDD111107. Codul producătorului elimină ambiguitatea atunci când mai multe mecanisme Sedna au aceeași culoare și un aspect exterior foarte apropiat.
Finisaj alb lucios Sedna Design

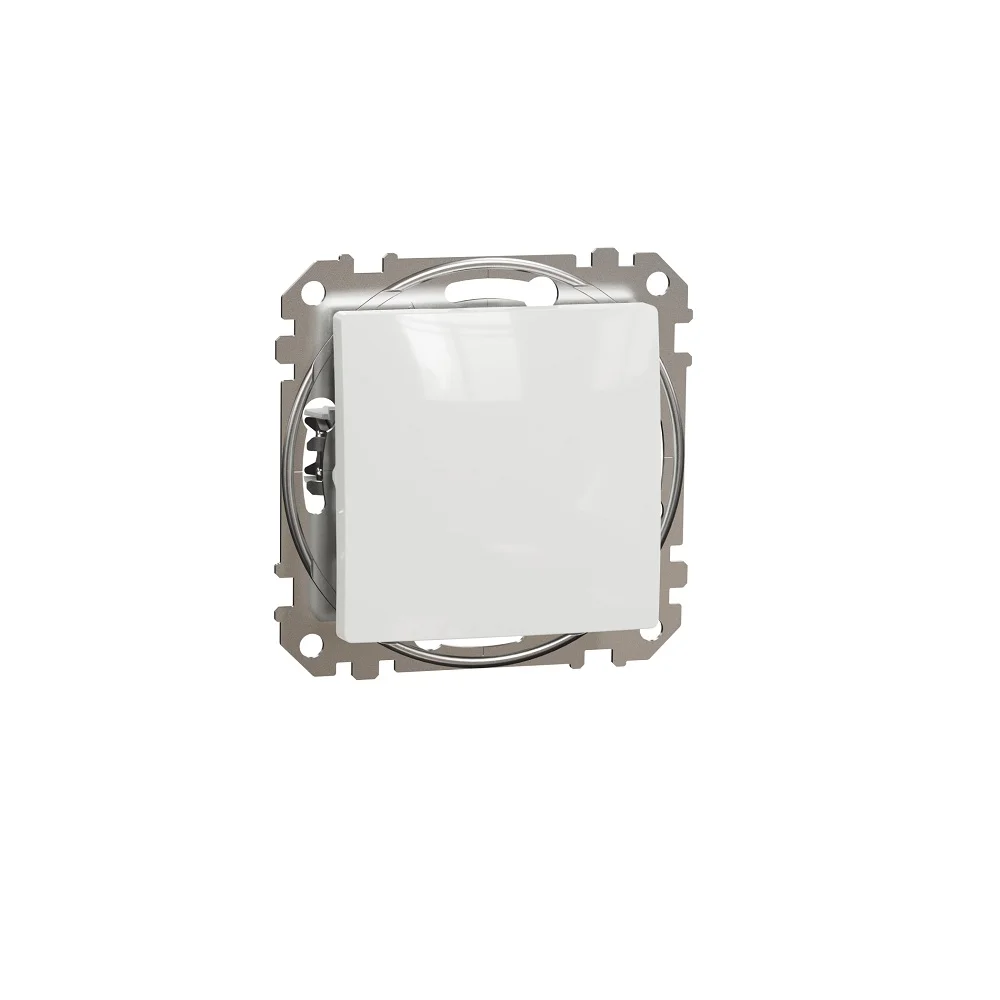

Întrerupătorul cap cruce SCHNEIDER Sedna Design SDD111107 are culoare albă RAL 9003 și finisaj lucios. Materialul declarat de producător este termoplastic ABS stabilizat UV, iar suprafața este netratată.
Apartenența la Sedna Design permite păstrarea aceleiași linii vizuale atunci când într-o instalație sunt necesare mai multe funcții din aceeași familie. Un întrerupător simplu, unul cap scară și unul cruce pot avea un aspect apropiat atunci când sunt alese în același finisaj, deși rolul lor electric este diferit.
Forma de livrare este mecanism cu suport de fixare. Această informație este relevantă la configurarea aparatajului, deoarece trebuie verificată forma în care este furnizat mecanismul și componentele necesare configurației Sedna Design dorite.
Montaj încastrat și borne fără șurub

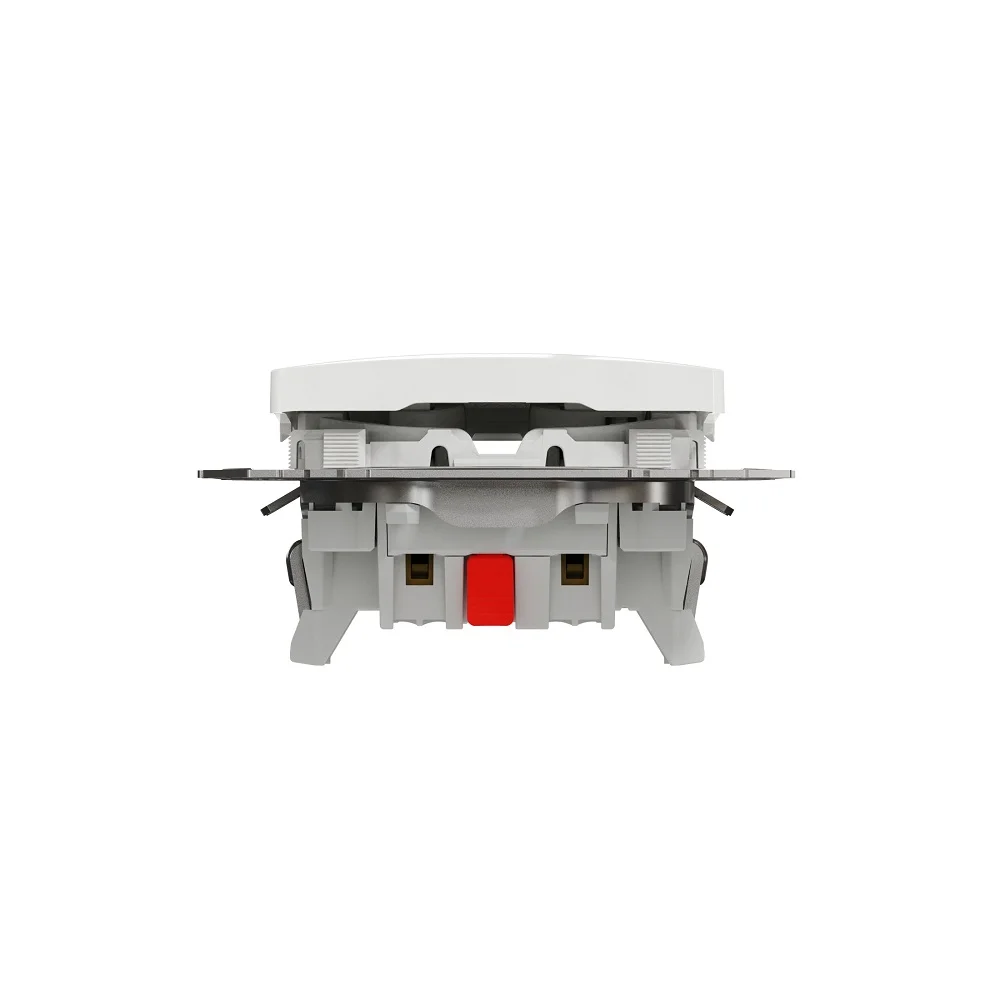

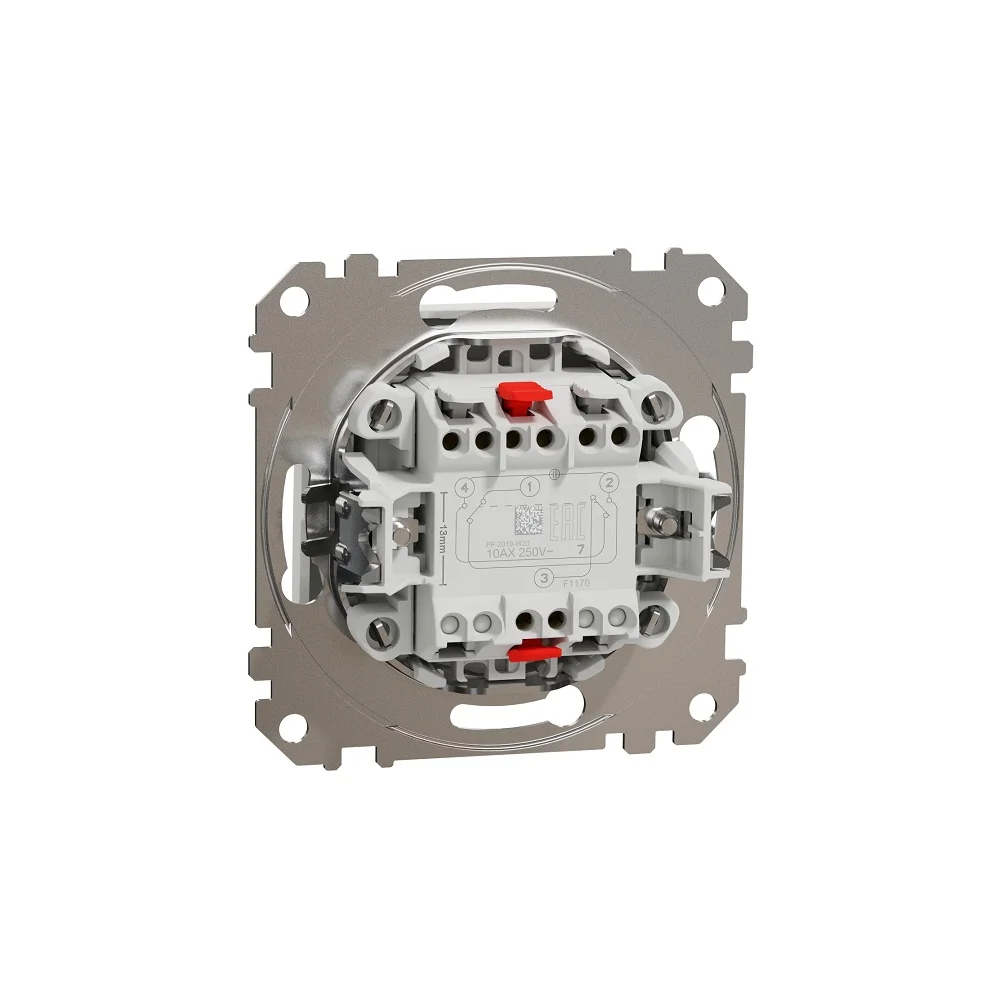

Întrerupătorul cap cruce SCHNEIDER Sedna Design SDD111107 este destinat montajului încastrat. Producătorul indică fixarea cu gheare sau șuruburi, iar conexiunile mecanismului sunt realizate prin borne fără șurub.
Documentația actuală Schneider indică o secțiune de conductor de 1.5–2.5 mm² pentru conductoare rigide, torsadate sau flexibile și o lungime de dezizolare de 13 mm. Aceste valori sunt specificații ale mecanismului și nu constituie instrucțiuni complete de cablare.
În special pentru un întrerupător cruce, configurația conexiunilor nu trebuie dedusă dintr-o descriere comercială. Montajul și conectarea trebuie realizate conform schemei și documentației tehnice aplicabile instalației.
Dimensiuni, IP20 și IK02

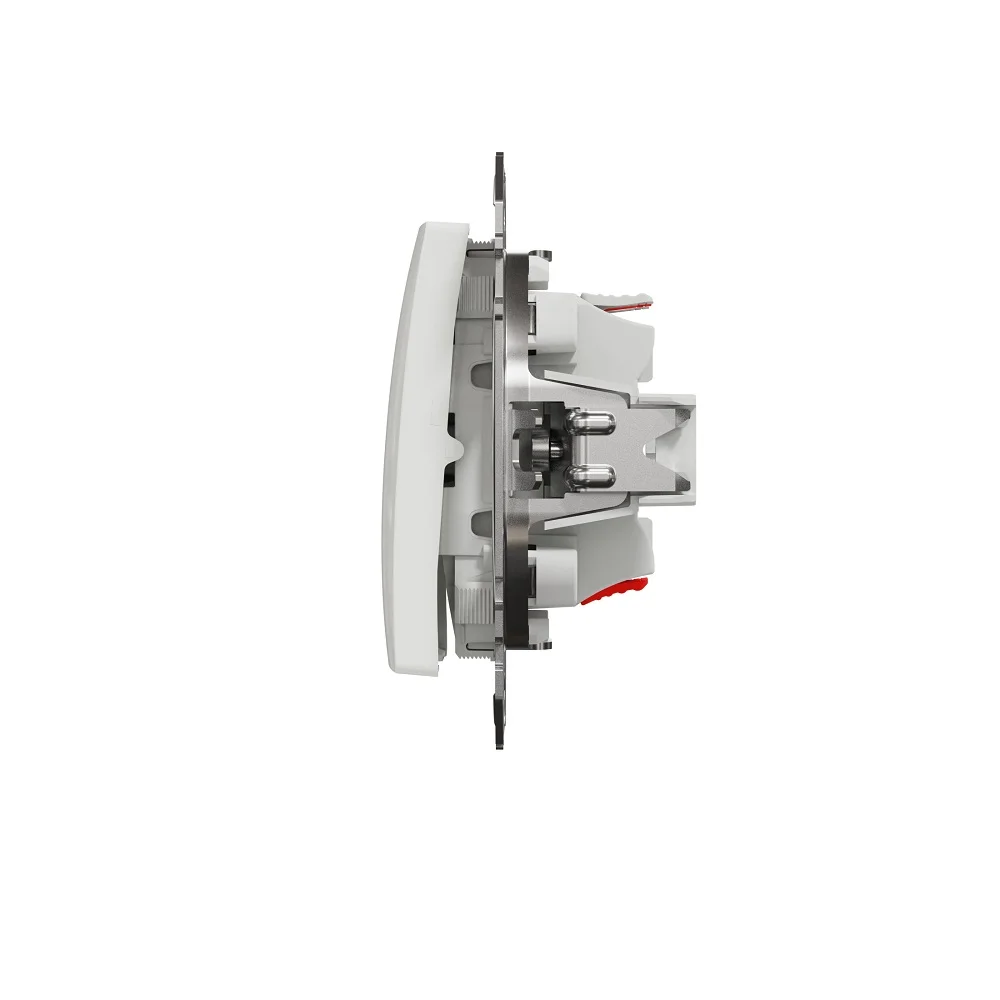

Modelul SDD111107 are dimensiuni de 73 x 73 x 37 mm. Adâncimea părții vizibile este de 24 mm. Aceste dimensiuni ajută la verificarea formatului mecanismului, dar nu trebuie folosite pentru identificarea funcției, deoarece alte produse Sedna au dimensiuni similare.
Gradul de protecție este IP20, iar documentația actuală indică un grad de protecție mecanică IK02. Aceste clasificări trebuie păstrate ca specificații tehnice exacte. IP20 nu trebuie transformat într-o afirmație generică potrivit căreia produsul ar fi protejat în orice condiții de mediu.
Cap cruce sau cap scară?
Aceasta este diferența principală de înțeles înainte de alegere. SDD111107 este întrerupătorul cruce, cu funcție intermediară. Modelul Sedna SDD111106 este, în schimb, un întrerupător cap scară, descris de Schneider ca un comutator cu 2 căi pentru controlul iluminării.
Într-o configurație care necesită numai control din două puncte, funcția cap scară este cea relevantă. Funcția cruce devine necesară pentru punctele intermediare într-o configurație de comandă din mai multe puncte. Prin urmare, cele două mecanisme nu trebuie considerate variante echivalente.
Această diferențiere este mai importantă decât asemănarea dintre denumiri. Termenul comercial „cap cruce” identifică produsul în piața din România, în timp ce documentația Schneider descrie tehnic funcția SDD111107 drept „intermediar”. Cele două formulări se referă la același tip de mecanism în cazul acestui produs.
Cum identifici exact modelul SDD111107?
Combinația relevantă pentru identificare este întrerupător cap cruce + SCHNEIDER + Sedna Design + 10 AX + alb lucios + SDD111107. Referința producătorului este deosebit de utilă când produsul este comparat cu alte mecanisme Sedna albe.
PDP-ul identifică suplimentar produsul prin EAN 3606481478139 și SKU SD01201. Aceste coduri confirmă varianta exactă și reduc riscul de confuzie cu întrerupătorul cap scară SDD111106 sau cu alte funcții și finisaje din aceeași familie.
Erori frecvente
Confundarea întrerupătorului cruce SDD111107 cu unul cap scară
SDD111107 are funcție de comutator intermediar. Întrerupătorul cap scară îndeplinește funcția de comutator cu 2 căi. Cele două mecanisme au roluri diferite într-o configurație de comandă și nu trebuie tratate ca produse echivalente.
Alegerea unui întrerupător cruce pentru controlul doar din două puncte
Funcția cruce este destinată poziției intermediare într-o configurație cu mai multe puncte de comandă. Pentru o configurație cu numai două puncte trebuie verificată funcția cap scară necesară proiectului.
Confundarea funcției cruce cu un întrerupător dublu
SDD111107 are o clapetă și funcție intermediară. Un întrerupător dublu controlează două circuite și are o funcție diferită. Termenii „cruce” și „dublu” nu descriu același tip de aparat.
Alegerea mecanismului numai după aspect
Mai multe întrerupătoare Sedna au culoare albă, finisaj lucios și dimensiuni apropiate. Pentru modelul de față, funcția cruce și referința SDD111107 sunt reperele care confirmă produsul.
Întrebări frecvente
Ce funcție are întrerupătorul cap cruce SCHNEIDER SDD111107?
Întrerupătorul cap cruce SCHNEIDER Sedna Design SDD111107 are funcție de comutator intermediar pentru controlul iluminării într-o configurație cu mai multe puncte de comandă.
Care este diferența dintre SDD111107 și întrerupătorul cap scară SDD111106?
SDD111107 are funcție cruce/intermediară. SDD111106 este cap scară și funcționează ca un comutator cu 2 căi. Cele două mecanisme au roluri diferite în configurația de comandă a iluminatului.
Ce curent nominal are SCHNEIDER Sedna SDD111107?
Întrerupătorul cap cruce SCHNEIDER Sedna Design SDD111107 are curent nominal de 10 AX la 250 V c.a. și frecvență nominală de 50 Hz.
SDD111107 are borne fără șurub?
Da. Documentația Schneider specifică borne fără șurub pentru SDD111107. Mecanismul este destinat montajului încastrat și se livrează cu suport de fixare.
Ce dimensiuni are întrerupătorul cap cruce SDD111107?
Modelul SCHNEIDER Sedna Design SDD111107 are 73 mm înălțime, 73 mm lățime și 37 mm adâncime. Adâncimea părții vizibile este de 24 mm.
