Întrerupătorul cap scară SCHNEIDER Noua Unica NU310318 este un mecanism de 1 modul, 10 AX la 250 V AC, conceput pentru controlul iluminatului în configurații în care același circuit trebuie comandat din două puncte. Are o singură clapetă, borne fără șurub și fixare prin clipsare. Varianta NU310318 este alb RAL 9003, cu finisaj lucios, iar Schneider declară grad de protecție IP4X. Pentru alegerea corectă contează în primul rând funcția cap scară, deoarece în aceeași familie există mecanisme simple, cruce și cu revenire care pot avea aspect și dimensiuni apropiate.
Față de întrerupătorul simplu NU310118, diferența importantă nu este culoarea sau formatul modular, ci funcția de comutare. NU310318 este varianta cap scară. Atunci când configurația trebuie extinsă pentru control din trei sau mai multe puncte, în circuit intervine și funcția cruce, disponibilă separat în gama Noua Unica. Aceste mecanisme nu trebuie tratate ca echivalente doar pentru că sunt albe și ocupă câte un modul.

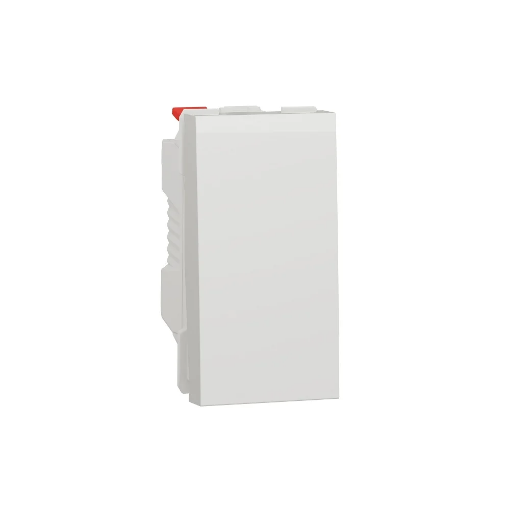

Întrerupător cap scară SCHNEIDER Noua Unica NU310318
Schneider identifică oficial NU310318 drept „Noua Unica, Întrerupător cap scară 10A 1m alb”. Fișa tehnică exactă precizează mai detaliat curentul nominal de 10 AX, tensiunea nominală de 250 V AC, funcția cap scară, o singură clapetă și formatul de 1 modul.
Produsul este prezentat ca mecanism electromecanic pentru controlul luminilor. El reprezintă componenta funcțională a configurației Noua Unica, nu întregul ansamblu decorativ. Schneider indică asocierea întrerupătorului cu un cadru de fixare și un cadru de acoperire potrivit configurației.
Codul NU310318 este util mai ales atunci când produsul este comparat cu alte mecanisme Noua Unica care folosesc aceeași culoare și același format de 1 modul.
La ce se folosește funcția cap scară?
Funcția cap scară permite realizarea unei configurații în care același circuit de iluminat poate fi comandat din două puncte. Acesta este principalul criteriu practic care diferențiază mecanismul de un întrerupător simplu.
O astfel de funcție este relevantă acolo unde două poziții de comandă sunt necesare pentru același circuit. Important este însă tipul configurației electrice, nu denumirea încăperii: termenul „cap scară” descrie funcția mecanismului și nu limitează produsul la utilizarea pe o scară.
Dacă este necesară doar comanda dintr-un singur punct, trebuie verificat un întrerupător simplu. Dacă sunt necesare trei sau mai multe puncte de comandă, configurația implică și mecanisme cu funcție cruce.
Cap scară sau întrerupător simplu?
Diferența dintre cele două produse trebuie stabilită înainte de alegerea ramei sau a finisajului. NU310318 are funcție cap scară, în timp ce NU310118 este referința de 1 modul cu funcție simplă din aceeași familie.
Un întrerupător simplu este destinat comenzii dintr-un singur punct. Funcția cap scară este utilizată atunci când sunt necesare două puncte de comandă pentru același circuit.
Cele două mecanisme sunt apropiate ca format și aspect, ceea ce face ca alegerea exclusiv după fotografie să fie insuficientă. Referința Schneider și funcția de comutare sunt criterii mai sigure.
Cap scară sau întrerupător cruce?
Întrerupătorul cap scară NU310318 nu trebuie confundat nici cu mecanismul cruce NU310518. Schneider listează NU310518 separat ca întrerupător cruce de 10 A/10 AX, 1 modul, alb.
Într-o configurație cu trei sau mai multe puncte de comandă, funcția cruce este utilizată ca funcție intermediară împreună cu mecanismele cap scară corespunzătoare. Prin urmare, „cap scară” și „cruce” nu sunt două denumiri pentru același mecanism.
Verificarea codului este utilă: NU310318 identifică varianta cap scară, iar NU310518 identifică varianta cruce de 1 modul din aceeași familie.
10 AX la 250 V AC
Fișa tehnică Schneider pentru NU310318 declară curent nominal 10 AX și tensiune nominală de 250 V AC, la o frecvență de 50/60 Hz. Este mai precis să păstrăm valoarea 10 AX din documentația producătorului decât să simplificăm specificația la 10 A.
Documentația declară și o durabilitate electrică de 20000 de cicluri în condițiile de testare specificate de Schneider. Această valoare trebuie tratată ca parametru de testare al produsului, nu ca o promisiune privind o anumită durată de utilizare în ani.
În mod similar, valoarea nominală 10 AX nu trebuie transformată într-o recomandare universală pentru orice sarcină sau circuit. Cerințele instalației trebuie evaluate separat.
Format de 1 modul și o singură clapetă
NU310318 ocupă 1 modul în sistemul Noua Unica și are o singură clapetă. Numărul de module descrie spațiul ocupat de mecanism în configurația modulară.
Un modul nu înseamnă un singur punct de comandă. În cazul acestui produs, mecanismul este de 1 modul, dar funcția cap scară este cea care permite integrarea sa într-o configurație pentru control din două puncte.
Această distincție este importantă la alegerea ramei și a celorlalte componente. Numărul total de module al configurației trebuie calculat în funcție de toate mecanismele care vor fi integrate.
Borne fără șurub
Fișa tehnică exactă NU310318 indică borne fără șurub. Această informație este importantă pentru identificarea construcției mecanismului și nu trebuie înlocuită prin analogie cu alte produse Noua Unica care pot utiliza borne cu șurub.
Schneider declară secțiuni de conductor de 0 până la 2.5 mm² pentru cablu rigid și flexibil, în condițiile prevăzute în documentația produsului.
Aceste valori descriu capacitatea bornelor și nu reprezintă o recomandare pentru dimensionarea circuitului. Secțiunea efectivă a conductoarelor trebuie stabilită în funcție de instalația electrică și cerințele aplicabile.
Fixare prin clipsare
Schneider declară pentru NU310318 fixare prin clipsare. Mecanismul face parte din sistemul modular Noua Unica și este conceput pentru asocierea cu elementele corespunzătoare configurației.
Clipsarea descrie modul de fixare al mecanismului în sistem și nu trebuie confundată cu tipul bornelor electrice. NU310318 combină fixarea prin clipsare cu bornele electrice fără șurub.
Descrierea acestor caracteristici nu înlocuiește instrucțiunile de instalare Schneider. Pentru montaj trebuie urmată documentația aplicabilă configurației utilizate.
Alb RAL 9003 cu finisaj lucios
Întrerupătorul cap scară SCHNEIDER NU310318 este varianta alb RAL 9003 cu finisaj lucios. Codul RAL oferă un reper mai precis decât simpla denumire comercială „alb”.
Schneider listează pentru acest tip de mecanism și alte variante cromatice, ceea ce face ca referința exactă să fie relevantă atunci când mecanismul trebuie coordonat vizual cu celelalte componente Noua Unica.
Culoarea rămâne însă un criteriu secundar față de funcția de comutare. Două mecanisme albe și vizual asemănătoare pot avea funcții electrice diferite.
ABS stabilizat UV și carcasă din policarbonat
Fișa tehnică Schneider detaliază materialele produsului. Clapeta mecanismului este realizată din termoplastic ABS stabilizat UV, iar carcasa este din policarbonat GF10 FR. Pentru borne este declarat CuZn37, iar butonul de eliberare este realizat din PBT GF30.
Aceste informații sunt mai precise decât mențiunea generică „termoplastic” din actualele specificații ETBM și permit descrierea construcției fără afirmații nesusținute precum „material premium” sau „durabilitate garantată”.
Pentru cumpărător, materialele sunt utile ca informație tehnică, dar funcția cap scară, formatul de 1 modul și codul NU310318 rămân criteriile principale de selecție.
Dimensiunile mecanismului
Documentația disponibilă pentru NU310318 indică un mecanism compact, cu 45 mm înălțime, 22.5 mm lățime și aproximativ 34.25 mm adâncime. ETBM afișează în prezent valorile rotunjite de 4.5 x 2.2 x 3.5 cm.
Dimensiunile ajută la identificarea formatului de 1 modul, dar nu trebuie utilizate singure pentru stabilirea compatibilității. Mecanisme cu dimensiuni apropiate pot avea funcții diferite.
Înainte de alegere trebuie verificate împreună funcția cap scară, numărul de module, gama Noua Unica și codul NU310318.
IP4X și IK04
Pagina actuală Schneider declară pentru NU310318 grad de protecție IP4X, în timp ce PDP-ul ETBM afișează IP40. ETBM declară separat rezistență mecanică IK04.
IP și IK descriu proprietăți diferite. Niciuna dintre valori nu trebuie transformată într-o afirmație generică precum „protecție completă”, „rezistență la orice șoc” sau „potrivit pentru orice mediu”.
În special, valoarea IP40 din PDP nu trebuie folosită pentru a afirma protecție la umezeală. Pagina producătorului folosește formularea IP4X, iar descrierea publicabilă trebuie să evite extinderea acestei clasificări dincolo de ceea ce declară Schneider.
NU310318 și vechea referință MGU3.103.18
Schneider identifică NU310318 în gama Noua Unica drept referința actuală care înlocuiește MGU3.103.18. Informația este utilă pentru cei care caută mecanismul după codul generației anterioare Unica.
Această relație de înlocuire nu trebuie însă interpretată ca dovadă că orice componentă din generația veche poate fi combinată automat cu orice componentă Noua Unica. Configurația completă trebuie verificată separat.
Pentru produsul actual, codul de urmărit este NU310318.
Cum identifici exact SCHNEIDER NU310318?
Identificarea relevantă este întrerupător cap scară + SCHNEIDER + Noua Unica + 1 modul + 10 AX + alb + NU310318. Fișa producătorului confirmă funcția cap scară, o clapetă, borne fără șurub, fixare prin clipsare și finisaj alb RAL 9003 lucios.
ETBM confirmă suplimentar SKU SD01222 și EAN 3606489454678. Referința NU310318 rămâne reperul cel mai sigur pentru diferențierea față de întrerupătorul simplu și cel cruce din aceeași familie.
Erori frecvente
Confundarea întrerupătorului cap scară cu unul simplu
NU310318 are funcție cap scară. Pentru funcția simplă de 1 modul, gama Noua Unica utilizează o referință distinctă.
Confundarea funcției cap scară cu funcția cruce
Funcția cruce este diferită și este utilizată ca funcție intermediară în configurațiile cu mai multe puncte de comandă. NU310318 nu este un întrerupător cruce.
Presupunerea unor borne cu șurub
Fișa tehnică exactă NU310318 declară borne fără șurub. Tipul conexiunii nu trebuie preluat de la alte mecanisme Noua Unica.
Interpretarea unui modul ca un punct de comandă
„1 modul” descrie formatul mecanismului. Funcția cap scară este caracteristica relevantă pentru configurația de comandă.
Interpretarea IP40 ca protecție la umezeală
Pagina Schneider declară IP4X. Clasificarea nu trebuie extinsă într-o promisiune de protecție la umezeală sau de utilizare în orice mediu.
Întrebări frecvente
La ce se folosește întrerupătorul cap scară SCHNEIDER NU310318?
Funcția cap scară este utilizată într-o configurație în care același circuit de iluminat trebuie comandat din două puncte.
Care este diferența dintre un întrerupător simplu și NU310318?
Întrerupătorul simplu este destinat comenzii dintr-un singur punct. NU310318 are funcție cap scară și este destinat configurațiilor de comandă din două puncte.
NU310318 are borne cu șurub?
Nu. Fișa tehnică Schneider indică borne fără șurub, pentru conductoare rigide și flexibile în limitele specificate de producător.
Câte module ocupă NU310318?
Mecanismul ocupă 1 modul în sistemul Noua Unica și are o singură clapetă.
Ce curent nominal are NU310318?
Fișa tehnică Schneider declară 10 AX la 250 V AC și 50/60 Hz. Aceasta este specificația mai precisă față de formularea comercială simplificată de 10 A.
