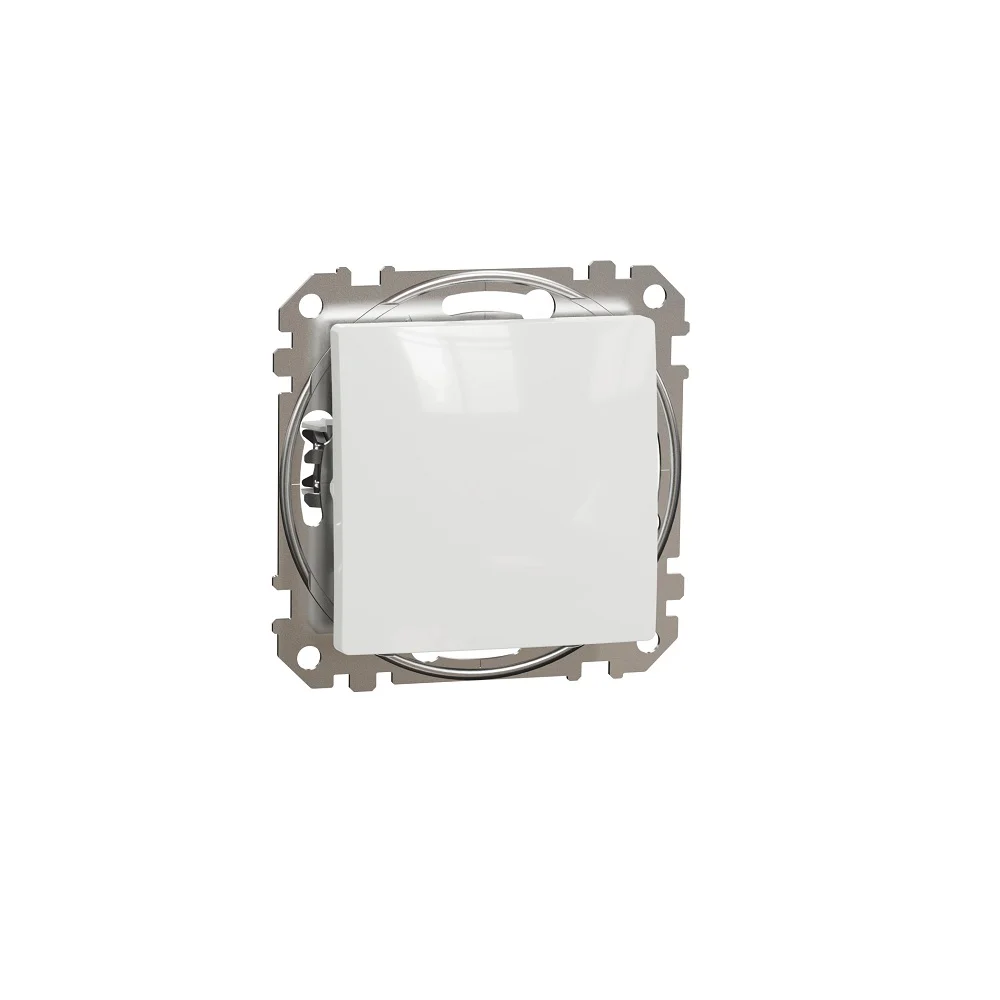

Întrerupătorul cap scară SCHNEIDER Sedna Design SDD111106 este un comutator cu 2 căi, conceput pentru controlul unui circuit de iluminat din două puncte. Are o clapetă, curent nominal de 10 AX la 250 V c.a., finisaj alb lucios și montaj încastrat. Modelul folosește borne fără șurub, are grad de protecție IP20 și se livrează ca mecanism cu suport de fixare. Funcția cap scară este criteriul esențial care îl diferențiază de întrerupătoarele simple, duble sau cruce din aceeași familie Sedna.
Modelul SDD111106 este relevant atunci când același circuit de iluminat trebuie comandat din două puncte. Aceasta este diferența practică față de un întrerupător simplu, destinat controlului dintr-un singur punct. Pentru identificarea corectă trebuie urmărite împreună funcția cap scară, valoarea de 10 AX, culoarea albă și referința SCHNEIDER SDD111106, deoarece gama Sedna include mecanisme cu aspect apropiat, dar funcții electrice diferite.
Întrerupător cap scară SCHNEIDER Sedna pentru control din două puncte
Întrerupătorul cap scară SCHNEIDER Sedna Design SDD111106 funcționează ca un comutator cu 2 căi pentru controlul iluminării. Această funcție permite integrarea sa într-o configurație în care același circuit este comandat din două puncte. Este situația care definește funcția cap scară și care trebuie verificată înainte de alegerea mecanismului.
Un exemplu uzual este necesitatea controlului aceluiași circuit de iluminat de la două poziții diferite. Important este ca această utilizare să nu fie confundată cu funcția unui întrerupător dublu. Un întrerupător dublu controlează separat două circuite prin două clapete, în timp ce SDD111106 are o singură clapetă și funcție cap scară.
De asemenea, funcția cap scară trebuie diferențiată de cea cruce. Atunci când configurația de comandă este diferită de controlul din două puncte, trebuie identificată funcția de comutare necesară înainte de selectarea mecanismului.
10 AX la 250 V c.a.
Întrerupătorul cap scară SCHNEIDER Sedna Design SDD111106 are un curent nominal de 10 AX la 250 V c.a., cu frecvență nominală de 50 Hz. Marcajul AX este specificația declarată de producător și este mai precis decât formularea simplificată „10 A” din denumirea actuală a PDP-ului.
Schneider indică pentru acest mecanism o gamă de puteri de 2300 W și menționează în caracteristicile de sarcină o lampă cu balast integrat de 100 W. Aceste specificații trebuie interpretate în contextul tipului de sarcină și al documentației tehnice, nu transformate într-o limită universală pentru orice consumator conectat.
La compararea cu alte întrerupătoare Sedna, valoarea 10 AX nu trebuie utilizată singură pentru alegerea produsului. Funcția electrică rămâne criteriul principal: SDD111106 este varianta cap scară.
O clapetă și funcție cap scară
Modelul SDD111106 are o singură clapetă. Această caracteristică ajută la diferențierea vizuală față de un întrerupător dublu cu două clapete, dar numărul clapetelor nu trebuie folosit ca unic criteriu de selecție. În gama Sedna există mai multe mecanisme cu o clapetă și funcții diferite.
Pentru identificarea fără ambiguități, reperul corect este combinația dintre funcția cap scară și codul SDD111106. Astfel poate fi evitată alegerea unui întrerupător simplu doar pentru că are aceeași culoare, aceleași dimensiuni sau un aspect apropiat.
Finisaj alb lucios din gama Sedna Design
Întrerupătorul cap scară SCHNEIDER Sedna Design SDD111106 are culoare albă RAL 9003 și finisaj lucios. Face parte din familia Sedna, ceea ce permite păstrarea aceleiași linii vizuale atunci când într-o configurație sunt folosite mecanisme și funcții diferite din gamă.
Materialul declarat de producător este termoplastic stabilizat ABS-UV. Suprafața este netratată, cu finisaj lucios. Aceste caracteristici descriu exact varianta SDD111106 și sunt mai utile pentru identificarea produsului decât formulări generale despre eleganță, rezistență sau durabilitate care nu explică funcția mecanismului.
Forma de livrare este mecanism cu suport de fixare. Acest aspect trebuie luat în calcul atunci când se stabilesc componentele necesare pentru configurația Sedna Design dorită.
Montaj încastrat și borne fără șurub

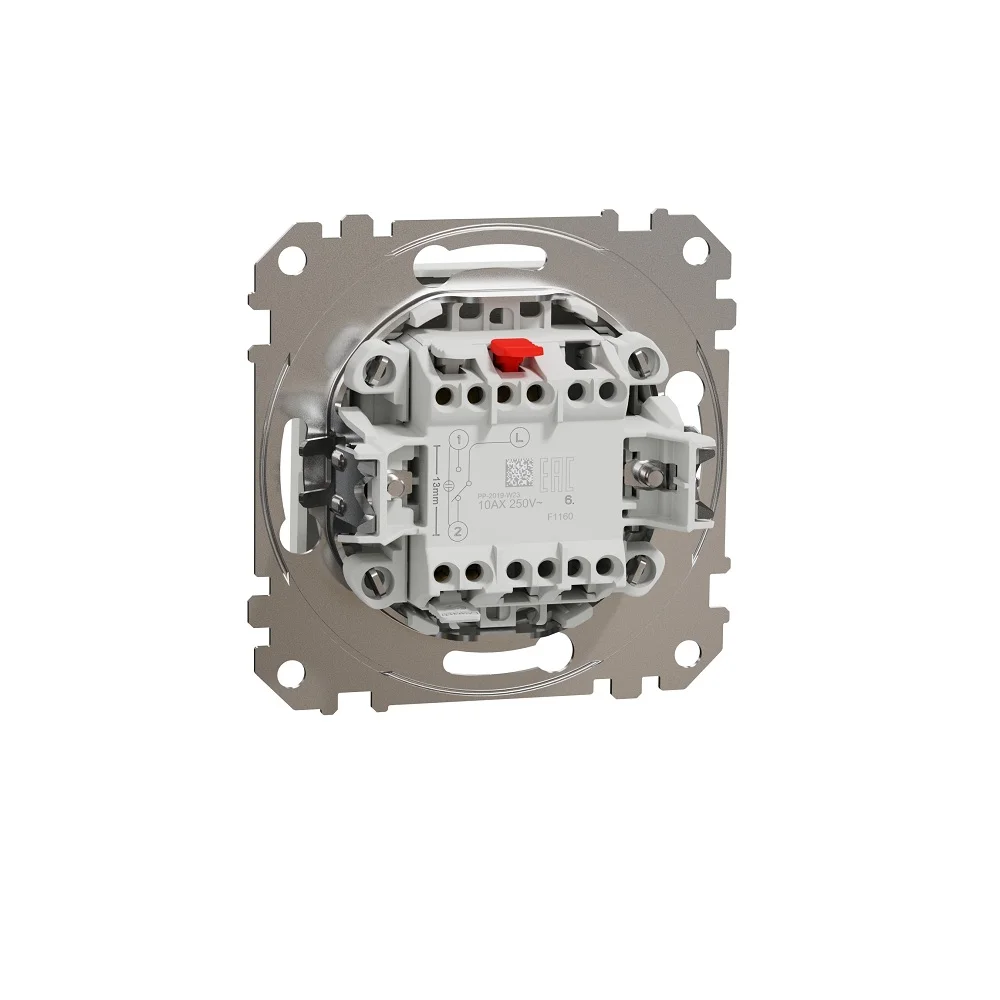

Întrerupătorul cap scară SCHNEIDER Sedna Design SDD111106 este destinat montajului încastrat. Fixarea mecanismului se poate realiza prin sistemele indicate de producător, iar conexiunile sunt realizate prin borne fără șurub. Aceste caracteristici descriu construcția aparatului și trebuie diferențiate de funcția sa electrică.
Documentația Schneider indică o secțiune de conductor de 1.5–2.5 mm² și o lungime de dezizolare de 13 mm pentru versiunea actuală a fișei tehnice. Aceste valori sunt specificații ale mecanismului și nu reprezintă, prin ele însele, instrucțiuni complete de instalare. Montajul și conectarea trebuie realizate conform documentației producătorului și cerințelor aplicabile instalației electrice.
Dimensiuni și protecție IP20

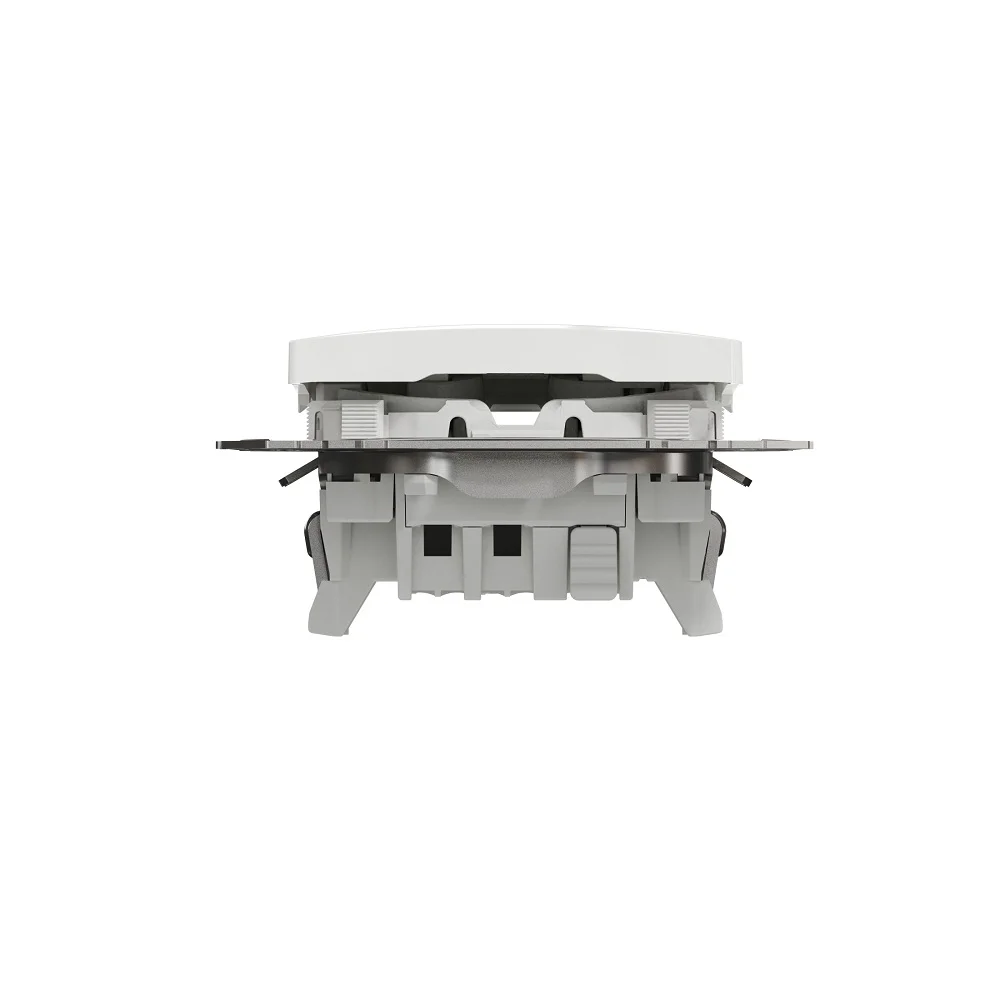

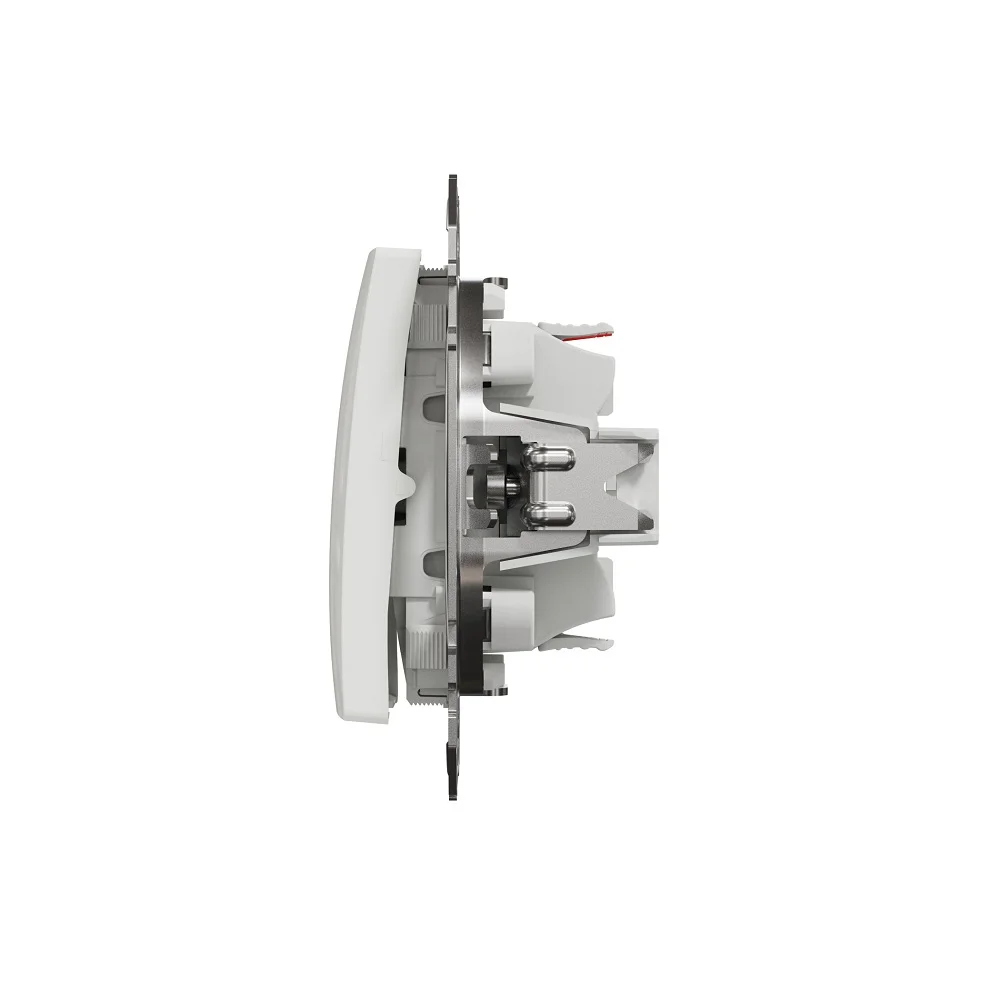

SDD111106 are dimensiuni de 73 x 73 x 37 mm, iar adâncimea părții vizibile este de 24 mm. Greutatea netă declarată este de aproximativ 0.058 kg. Formatul este apropiat de cel al altor mecanisme Sedna, motiv pentru care dimensiunile nu sunt suficiente pentru stabilirea funcției produsului.
Gradul de protecție este IP20, iar gradul de protecție mecanică indicat în documentația actuală este IK02. IP20 trebuie păstrat ca specificație tehnică, fără a fi transformat într-o promisiune generică de rezistență sau într-o afirmație că produsul ar fi adecvat oricărui mediu.
Cap scară, simplu sau cruce: ce trebuie verificat?
Diferența dintre aceste mecanisme este funcțională. SDD111106 este un întrerupător cap scară și este utilizat ca un comutator cu 2 căi pentru controlul iluminării. Întrerupătorul simplu SDD111101 are altă funcție, chiar dacă aparține aceleiași game și poate avea același finisaj alb lucios.
Funcția cruce este, de asemenea, distinctă. Dacă instalația necesită o configurație de comandă diferită, alegerea nu trebuie făcută doar după aspect, curentul nominal sau culoare. Funcția electrică și codul produsului trebuie confirmate înaintea selectării mecanismului.
Cum identifici exact modelul SDD111106?
Pentru acest produs, combinația utilă este întrerupător cap scară + SCHNEIDER + Sedna Design + 10 AX + alb lucios + SDD111106. PDP-ul ETBM identifică suplimentar produsul prin EAN 3606481478108 și SKU SD01200.
Codul SDD111106 este deosebit de important atunci când sunt comparate mecanisme Sedna apropiate vizual. El confirmă varianta cap scară albă și permite diferențierea față de alte funcții din aceeași familie, fără a presupune compatibilitatea doar pe baza aspectului.
Erori frecvente
Confundarea întrerupătorului cap scară SDD111106 cu unul simplu
SDD111106 este un comutator cu 2 căi pentru controlul unui circuit de iluminat din două puncte. Un întrerupător simplu este destinat unei alte configurații de comandă. Faptul că ambele pot avea o singură clapetă nu le face echivalente.
Confundarea funcției cap scară cu un întrerupător dublu
Funcția cap scară nu înseamnă două circuite. SDD111106 are o clapetă și este destinat unei configurații de comandă din două puncte. Un întrerupător dublu cu două clapete îndeplinește o funcție diferită.
Alegerea mecanismului doar după aspectul Sedna
Mai multe mecanisme SCHNEIDER Sedna au același finisaj alb lucios și dimensiuni apropiate. Funcția și referința SDD111106 sunt repere mai sigure pentru identificarea produsului.
Interpretarea IP20 ca promisiune generală de rezistență
IP20 este gradul de protecție declarat pentru SDD111106. Această valoare nu justifică afirmații generale despre durabilitate, utilizare în orice mediu sau o protecție mai mare decât cea definită de clasificare.
Întrebări frecvente
Ce este întrerupătorul cap scară SCHNEIDER Sedna SDD111106?
SDD111106 este un întrerupător cap scară SCHNEIDER Sedna Design, cu o clapetă și funcție de comutator cu 2 căi pentru controlul unui circuit de iluminat din două puncte.
Care este diferența dintre un întrerupător cap scară și unul simplu?
Întrerupătorul cap scară SDD111106 este destinat unei configurații în care circuitul de iluminat este controlat din două puncte. Un întrerupător simplu este destinat controlului dintr-un singur punct.
Ce curent nominal are SCHNEIDER SDD111106?
Întrerupătorul cap scară SCHNEIDER Sedna Design SDD111106 are curent nominal de 10 AX la 250 V c.a. și frecvență nominală de 50 Hz.
Ce dimensiuni are întrerupătorul SDD111106?
Modelul SDD111106 are 73 mm înălțime, 73 mm lățime și 37 mm adâncime. Adâncimea părții vizibile este de 24 mm.
Întrerupătorul SDD111106 are borne fără șurub?
Da. SCHNEIDER specifică pentru SDD111106 borne fără șurub. Produsul este destinat montajului încastrat și se livrează ca mecanism cu suport de fixare.
