Întrerupătorul cu revenire SCHNEIDER Noua Unica NU310618 este un mecanism de 1 modul, 10 A la 250 V AC, destinat comenzilor momentane. Schneider declară pentru această referință funcția de comutare „întrerupător cu revenire +NO”, o singură clapetă, borne fără șurub și fixare prin clipsare. Varianta este alb RAL 9003, cu finisaj lucios, iar gradul de protecție declarat de producător este IP4X. Pentru alegerea corectă, caracteristica principală este funcția cu revenire: mecanismul nu trebuie confundat cu un întrerupător simplu care menține poziția după acționare.
Modelul NU310618 face parte din sistemul modular Noua Unica și ocupă un singur modul. Mecanismul poate fi integrat într-o configurație realizată cu suportul de fixare și rama de acoperire corespunzătoare. Codul NU310618 este important deoarece Schneider oferă în aceeași familie mai multe mecanisme cu aspect apropiat, dar funcții diferite, inclusiv întrerupătoare simple, cap scară, cruce și variante cu revenire pentru alte aplicații.
Întrerupător cu revenire SCHNEIDER Noua Unica NU310618
Schneider identifică NU310618 drept întrerupător cu revenire de 10 A, 1 modul, alb. Funcția de comutare declarată este „întrerupător cu revenire +NO”, iar tehnologia mecanismului este electromecanică.
Funcția +NO indică un contact normal deschis asociat comenzii momentane. La acționarea clapetei se transmite comanda, iar mecanismul revine după eliberare. Acest comportament îl diferențiază de un întrerupător simplu cu poziție menținută.
Din perspectiva cumpărătorului, aceasta este prima verificare care trebuie făcută. Dacă instalația necesită o comandă momentană, NU310618 corespunde acestei funcții. Dacă este necesară menținerea stării după acționare, trebuie verificat un alt tip de mecanism.
Ce înseamnă funcția cu revenire?
Un întrerupător cu revenire este conceput pentru comandă momentană. Clapeta nu rămâne în poziția rezultată după apăsare, ci revine atunci când acționarea încetează.
Această funcționare este diferită de cea a întrerupătorului simplu NU310118, care aparține aceleiași familii Noua Unica, dar îndeplinește o altă funcție de comandă. Aspectul exterior apropiat nu trebuie folosit pentru a presupune că cele două mecanisme sunt interschimbabile.
Termenul „cu revenire” descrie comportamentul mecanismului. Nu indică automat o anumită aplicație specializată, cum ar fi jaluzelele. Schneider oferă separat mecanisme cu revenire dedicate unor astfel de funcții, iar acestea au alte referințe.
Funcție +NO pentru comandă momentană
Fișa tehnică pentru NU310618 precizează funcția +NO. Pentru identificarea tehnică a produsului, această informație este mai utilă decât o formulare generică precum „buton”. Ea confirmă tipul contactului asociat funcției momentane.
NU310618 nu trebuie confundat cu o variantă cu altă configurație a contactelor doar pentru că mecanismele pot fi denumite comercial „întrerupătoare cu revenire”. Codul producătorului și funcția +NO permit diferențierea exactă.
În același timp, descrierea produsului nu trebuie transformată într-o schemă de cablare. Conectarea mecanismului trebuie realizată în conformitate cu documentația Schneider și cu cerințele instalației electrice.
10 A la 250 V AC
Întrerupătorul cu revenire SCHNEIDER NU310618 are un curent nominal de 10 A și o tensiune nominală de 250 V AC. Frecvența rețelei declarată de producător este de 50/60 Hz.
Aceste valori sunt caracteristici nominale ale mecanismului și ajută la identificarea variantei corecte. Nu trebuie însă utilizate pentru a deduce automat adecvarea produsului pentru orice sarcină sau circuit.
Schneider declară și o durabilitate electrică de 20.000 de cicluri în condițiile de testare specificate în fișa tehnică. Această valoare reprezintă un parametru verificat al produsului și nu trebuie convertită într-o promisiune privind un anumit număr de ani de utilizare.
Format compact de 1 modul
NU310618 ocupă 1 modul în sistemul Noua Unica. Formatul modular este relevant atunci când sunt alese suportul, rama și celelalte mecanisme care vor forma configurația completă.
Un modul descrie spațiul ocupat de mecanism în sistem și nu funcția electrică a acestuia. De exemplu, în aceeași gamă există și întrerupătoare simple, cap scară sau cruce care ocupă un modul, dar au alte funcții.
Pentru o configurație cu mai multe mecanisme, numărul total de module trebuie stabilit înaintea selectării ramei de acoperire corespunzătoare.

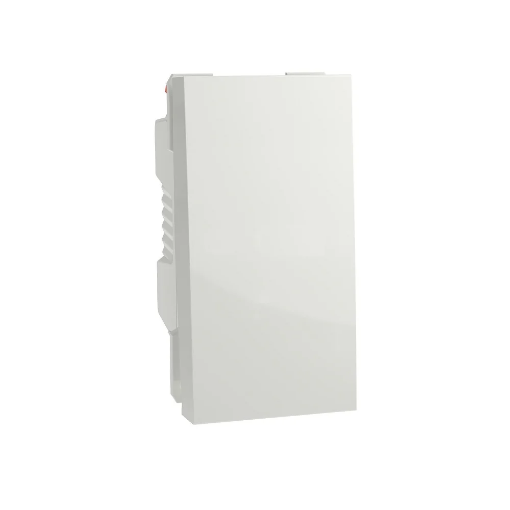

O clapetă și finisaj alb lucios
Schneider declară pentru NU310618 o singură clapetă. Culoarea este alb RAL 9003, iar finisajul suprafeței este lucios.
Aceste caracteristici permit integrarea vizuală alături de alte mecanisme Noua Unica în aceeași variantă cromatică. Totuși, culoarea și aspectul nu trebuie utilizate pentru stabilirea funcției produsului.
Mai multe mecanisme din familie pot avea aceeași clapetă albă și dimensiuni apropiate. Referința NU310618 și mențiunea „cu revenire +NO” sunt reperele care confirmă varianta.

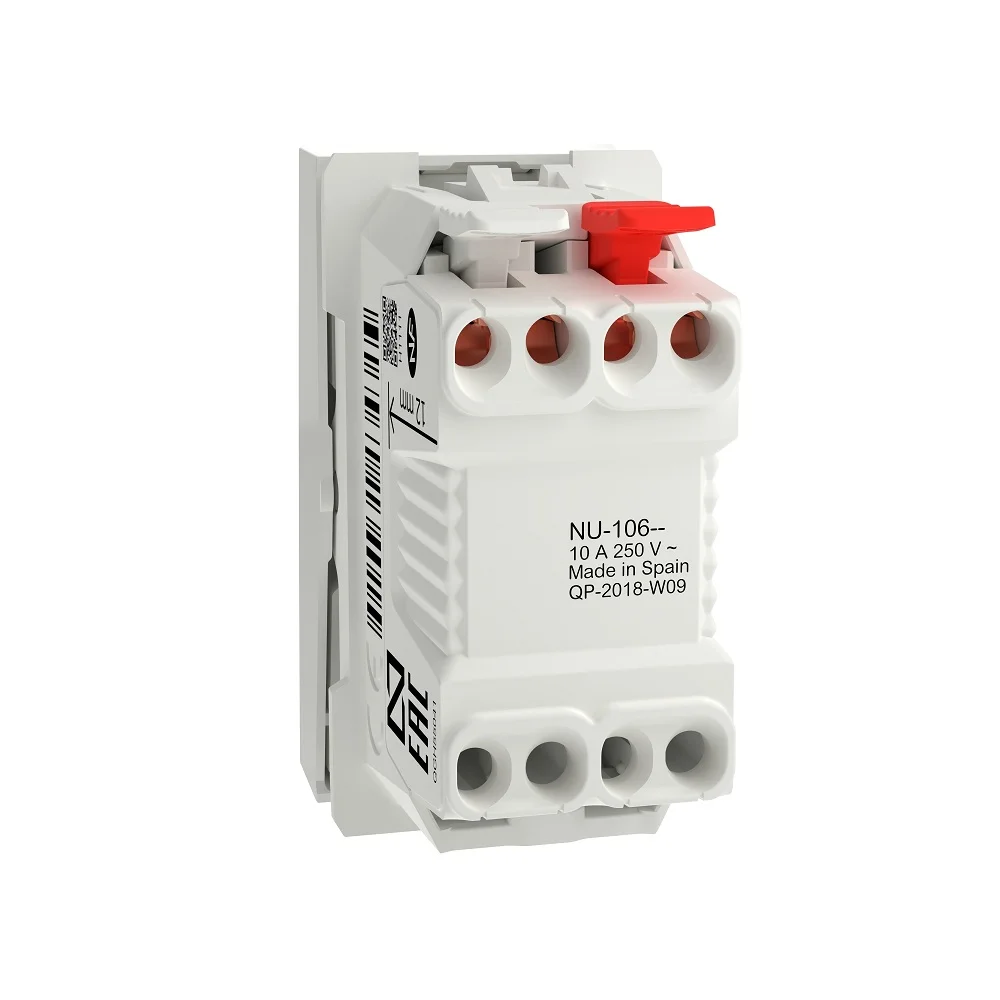

Borne fără șurub
Întrerupătorul cu revenire SCHNEIDER Noua Unica NU310618 este prevăzut cu borne fără șurub. Producătorul indică secțiuni de conductor de până la 2,5 mm² pentru cablu rigid și flexibil, în condițiile prevăzute în documentația produsului.
Tipul bornelor trebuie verificat la nivelul referinței exacte. Nu toate mecanismele Noua Unica folosesc neapărat același sistem de conexiune, astfel încât această caracteristică nu trebuie transferată automat între produse.
Valorile privind secțiunea conductoarelor descriu capacitatea bornelor și nu constituie o recomandare pentru dimensionarea circuitului electric.
Fixare prin clipsare în sistemul Noua Unica
Pentru NU310618, Schneider declară fixare prin clipsare. Aceasta descrie modul de integrare mecanică a dispozitivului în sistemul modular Noua Unica.
Fixarea prin clipsare și bornele fără șurub sunt două caracteristici diferite: prima se referă la mecanismul de montare în ansamblu, iar a doua la conexiunile electrice.
Schneider indică asocierea butonului cu un cadru de fixare și o ramă de acoperire corespunzătoare. Aceste elemente trebuie selectate în funcție de configurația modulară realizată.
Materiale diferențiate pe componente
Fișa tehnică exactă oferă informații mai precise decât termenul generic „termoplastic”. Pentru NU310618, clapeta este realizată din termoplastic ABS stabilizat UV, iar carcasa este din policarbonat GF10 FR.
Pentru borne, Schneider declară aliaj CuZn37, iar butonul de eliberare este realizat din PBT GF30. Aceste specificații descriu construcția produsului fără a necesita calificative generale precum „material premium” sau „durabilitate maximă”.
Pentru selecție, materialele sunt însă secundare față de funcția cu revenire, formatul de 1 modul și codul NU310618.
IP4X și IK04
Pagina actuală Schneider identifică NU310618 cu grad de protecție IP4X. PDP-ul ETBM afișează în prezent IP40 și rezistență mecanică IK04.
IP4X/IP40 și IK04 descriu proprietăți diferite. Clasificarea IP se referă la gradul de protecție, iar IK04 la rezistența mecanică declarată. Niciuna dintre valori nu trebuie transformată într-o promisiune generală că mecanismul este adecvat pentru orice mediu.
În special, IP40 nu trebuie prezentat ca protecție împotriva umezelii, deoarece această interpretare nu este susținută de clasificare. Pentru copy-ul produsului este mai sigur să păstrăm forma IP4X utilizată de Schneider pentru referința exactă.
NU310618 sau un întrerupător simplu?
Diferența principală este modul de funcționare. NU310618 este cu revenire, ceea ce înseamnă comandă momentană. Un întrerupător simplu este utilizat pentru o comandă cu poziție menținută.
NU310118, optimizat separat, este întrerupătorul simplu de 1 modul din aceeași familie. Faptul că cele două referințe sunt apropiate ca denumire și format nu înseamnă că pot fi înlocuite una cu alta fără verificarea funcției circuitului.
Alegerea corectă începe astfel cu întrebarea dacă este necesară o comandă momentană sau una menținută.
NU310618 nu este varianta pentru jaluzele
Schneider oferă separat mecanisme cu revenire pentru funcții specifice, inclusiv controlul jaluzelelor. NU310618 este varianta standard cu revenire +NO pentru controlul luminilor, conform fișei tehnice.
De aceea, simplul termen „cu revenire” nu este suficient pentru a presupune o aplicație specializată. Referința și funcția declarată trebuie verificate înainte de alegere.
Această distincție este importantă mai ales când produsele sunt apropiate vizual și apar în aceeași familie Noua Unica.
Cum identifici exact SCHNEIDER NU310618?
Identificarea relevantă este întrerupător cu revenire + SCHNEIDER + Noua Unica + 1 modul + 10 A + alb + NU310618. Funcția +NO, o clapetă, bornele fără șurub și fixarea prin clipsare confirmă suplimentar varianta.
PDP-ul ETBM identifică produsul prin SKU SD01224, MPN NU310618 și EAN 3606489454784. Aceste identificatoare reduc riscul de confuzie cu alte mecanisme cu revenire din familia Noua Unica.
Erori frecvente
Confundarea întrerupătorului cu revenire cu unul simplu
NU310618 este destinat unei comenzi momentane și revine după acționare. Întrerupătorul simplu îndeplinește o funcție diferită, cu stare menținută.
Presupunerea că orice mecanism cu revenire este pentru jaluzele
NU310618 are funcția declarată „întrerupător cu revenire +NO” pentru controlul luminilor. Variantele dedicate jaluzelelor au alte referințe.
Presupunerea unor borne cu șurub
Fișa Schneider pentru NU310618 declară borne fără șurub. Tipul conexiunilor nu trebuie transferat de la alte mecanisme din gamă.
Interpretarea celor 1 modul ca funcție electrică
Un modul descrie dimensiunea mecanismului în sistemul Noua Unica. Funcția electrică este cea de întrerupător cu revenire +NO.
Interpretarea IP40 drept protecție la umezeală
Schneider utilizează pentru referința exactă clasificarea IP4X. Aceasta nu trebuie transformată într-o afirmație privind protecția la umezeală.
Întrebări frecvente
Cum funcționează întrerupătorul cu revenire SCHNEIDER NU310618?
NU310618 este un mecanism pentru comandă momentană, cu funcție +NO. Clapeta revine după încetarea acționării, spre deosebire de un întrerupător simplu cu poziție menținută.
NU310618 este un întrerupător pentru jaluzele?
Nu. Fișa tehnică identifică NU310618 drept întrerupător cu revenire +NO pentru controlul luminilor. Schneider are referințe distincte pentru mecanismele cu revenire destinate jaluzelelor.
Câte module ocupă NU310618?
Mecanismul ocupă 1 modul în sistemul modular Noua Unica și are o singură clapetă.
Ce tip de borne are NU310618?
Schneider declară borne fără șurub, pentru conductoare rigide și flexibile de până la 2,5 mm² în condițiile specificate în fișa tehnică.
Care este curentul nominal al NU310618?
Întrerupătorul cu revenire SCHNEIDER Noua Unica NU310618 are curent nominal de 10 A la 250 V AC și frecvență declarată de 50/60 Hz.
