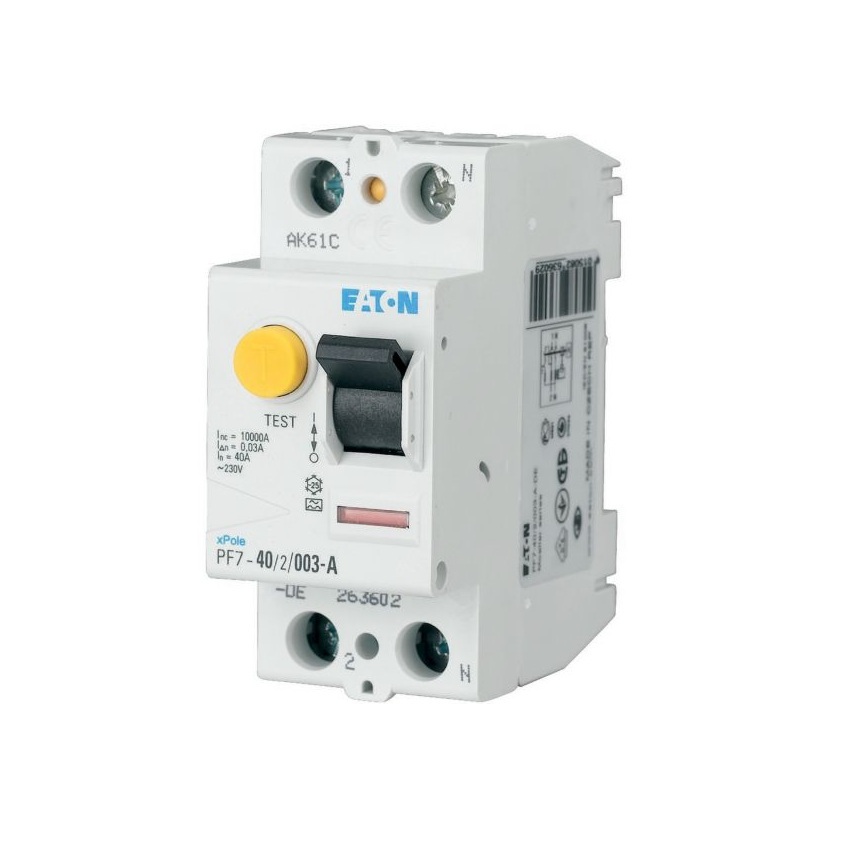

Siguranta automata Eaton 263579 40A 2P 10kA 30mA PF7-40/2/003

Întrerupătorul diferențial Eaton PF7-40/2/003 este un dispozitiv RCCB cu 2 poli, curent nominal de 40 A, sensibilitate de 30 mA și capacitate condiționată de rupere de 10 kA. Face parte din gama Eaton xPole PF7 și este destinat protecției instalațiilor electrice monofazate împotriva curenților reziduali, contribuind la protecția persoanelor și a echipamentelor electrice.

Ce este întrerupătorul diferențial Eaton PF7-40/2/003?

Eaton PF7-40/2/003 este un întrerupător diferențial de tip RCCB care monitorizează permanent curentul dintre fază și nul și întrerupe automat alimentarea atunci când detectează un curent rezidual de 30 mA. Acest nivel de sensibilitate este recomandat pentru protecția suplimentară a persoanelor împotriva electrocutării și pentru limitarea efectelor defectelor de izolație.

Modelul este prevăzut cu 2 poli și este destinat rețelelor monofazate de 230 V AC. Utilizează tehnologie Tip AC pentru detectarea curenților reziduali alternativi sinusoidali și respectă cerințele standardului IEC/EN 61008.

Unde poate fi utilizat?

Întrerupătorul diferențial este recomandat pentru tablouri electrice rezidențiale, comerciale și administrative, protejând circuitele de prize, iluminat și alte circuite monofazate unde este necesară protecția suplimentară la 30 mA.

Montajul pe șină DIN și formatul modular permit integrarea rapidă în tablourile electrice standard, atât în instalații noi, cât și în proiecte de modernizare.

Ce diferențiatori oferă modelul PF7-40/2/003?

Modelul PF7-40/2/003 combină un curent nominal de 40 A cu o sensibilitate diferențială de 30 mA și o capacitate condiționată de rupere de 10 kA. Dispozitivul este parțial rezistent la curenți de impuls de până la 250 A și este proiectat pentru aplicații rezidențiale și comerciale.

Construcția modulară ocupă 2 module DIN și permite montaj rapid pe șină DIN de 35 mm. Gradul de protecție IP20 și dimensiunile de aproximativ 8 cm înălțime, 3,5 cm lățime și 7 cm adâncime facilitează integrarea în majoritatea tablourilor electrice.

Întrerupătoarele diferențiale Eaton PF7 sunt proiectate pentru detectarea rapidă a curenților reziduali și întreruperea automată a alimentării în cazul defectelor de izolație, contribuind la creșterea nivelului de siguranță al instalației electrice.

Sensibilitatea de 30 mA este utilizată pentru protecția suplimentară a persoanelor împotriva șocurilor electrice și este recomandată pentru circuitele finale conform normelor de proiectare a instalațiilor electrice.

Ce avantaje oferă în utilizare?

• Întrerupător diferențial RCCB cu 2 poli.
• Curent nominal de 40 A.
• Sensibilitate diferențială de 30 mA.
• Tip AC pentru curenți reziduali alternativi.
• Capacitate condiționată de rupere de 10 kA.
• Rezistență la curenți de impuls de 250 A.
• Montaj pe șină DIN.
• Conform standardului IEC/EN 61008.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea curentului nominal de 40 A, a sensibilității de 30 mA și a tipului AC cu cerințele instalației electrice. De asemenea, trebuie verificată coordonarea cu siguranțele automate și respectarea schemei de distribuție din tablou.

Montajul trebuie realizat pe șină DIN de către personal calificat, conform documentației tehnice Eaton și prevederilor standardului IEC/EN 61008.

Întrebări frecvente

Ce tip de aparat este Eaton PF7-40/2/003?

Este un întrerupător diferențial RCCB cu 2 poli.

Care este curentul nominal?

Curentul nominal este de 40 A.

Ce sensibilitate diferențială are?

Sensibilitatea este de 30 mA.

Ce înseamnă Tip AC?

Tipul AC detectează curenți reziduali alternativi sinusoidali și este destinat circuitelor compatibile cu acest tip de protecție.

Care este capacitatea de rupere?

Capacitatea condiționată de rupere este de 10 kA.

În ce aplicații este recomandat?

Este recomandat pentru protecția circuitelor monofazate din instalații rezidențiale și comerciale împotriva curenților reziduali.
