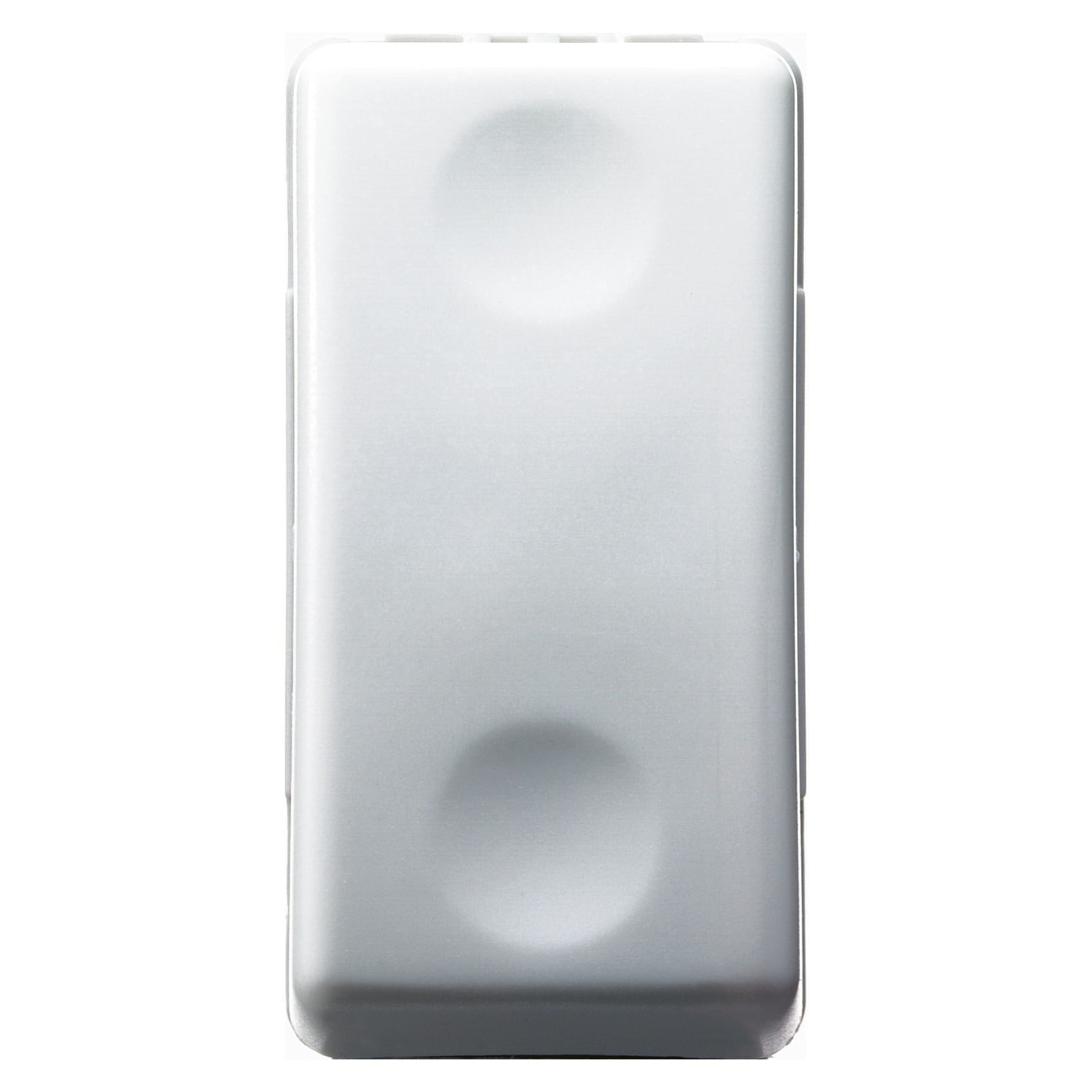

Întrerupătorul simplu GEWISS System GW20571 este un mecanism modular alb de 1 modul, 1P, cu curent nominal 16AX și tensiune de 250V AC. Modelul face parte din gama System White, este realizat din tehnopolimer și utilizează borne cu șurub. Pentru lămpi LED alimentate la 230V, GEWISS declară o putere nominală de 200W. GW20571 este potrivit atunci când configurația de aparataj necesită un întrerupător unidirecțional compact, de un singur modul, integrat într-un sistem GEWISS System compatibil.
Întrerupător simplu de 1 modul pentru gama GEWISS System
GW20571 este un întrerupător unidirecțional 1P. Într-o instalație în care este necesară această funcție, mecanismul comandă circuitul dintr-un singur punct și nu trebuie confundat cu un întrerupător cap scară, un întrerupător intermediar sau un buton cu revenire. Chiar dacă mai multe mecanisme System pot avea același format exterior, funcția electrică diferă.
Formatul de 1 modul este unul dintre avantajele practice ale modelului atunci când spațiul din suport trebuie utilizat eficient. GW20571 ocupă o singură poziție modulară, ceea ce permite combinarea sa cu alte mecanisme System într-o configurație compatibilă, în limita numărului de module oferit de suportul ales.
Mențiunea „1 modul” nu descrie numărul de circuite și nici numărul de contacte. Ea indică spațiul ocupat de mecanism în sistemul modular GEWISS.
16AX la 250V AC și utilizarea cu lămpi LED
Întrerupătorul GEWISS GW20571 este declarat 1P, 16AX, 250V AC. Marcajul 16AX face parte din caracteristicile electrice ale mecanismului și este diferit de o simplă mențiune de 16A. Pentru acest model, producătorul declară conformitatea cu standardul EN 60669-1.
Un criteriu util pentru instalațiile de iluminat moderne este puterea nominală declarată pentru lămpi LED. Pentru GW20571, GEWISS indică 200W la 230V. Această valoare trebuie tratată separat de curentul nominal 16AX și poate fi relevantă atunci când mecanismul este selectat pentru comandarea unui circuit de iluminat cu surse LED.
Puterea declarată pentru lămpi LED nu reprezintă o recomandare de dimensionare a circuitului. Configurația instalației, sarcina și protecțiile trebuie stabilite conform proiectului și cerințelor electrice aplicabile.
Integrarea într-o configurație GEWISS System
Întrerupătorul simplu GEWISS System GW20571 este un mecanism modular și trebuie privit ca parte a unui ansamblu de aparataj. Pentru realizarea unei configurații complete sunt necesare elemente compatibile din sistem, inclusiv suportul și rama decorativă corespunzătoare.
Compatibilitatea nu trebuie stabilită doar după culoare sau după numărul de module. Un mecanism alb de 1 modul din altă familie de aparataj nu este automat echivalent cu GW20571. Seria și sistemul de montaj trebuie verificate înainte de completarea ansamblului.
Pentru continuarea unei configurații din aceeași familie pot fi consultate prizele și întrerupătoarele modulare GEWISS System și selecția dedicată de întrerupătoare GEWISS System.
Borne cu șurub și secțiunile conductorilor
GW20571 folosește borne cu șurub. Pentru conductori torsadați, GEWISS declară o capacitate de strângere de minimum 0.75 mm² până la maximum 2x4 mm². Pentru conductori solizi, intervalul declarat este de minimum 0.5 mm² până la maximum 2x2.5 mm².
Diferența dintre aceste intervale contează atunci când se verifică mecanismul pentru o instalație existentă. Secțiunea acceptată de bornă depinde de tipul conductorului, astfel încât valorile pentru cablurile solide și torsadate nu trebuie tratate ca fiind identice.
Aceste limite descriu capacitatea bornelor întrerupătorului. Ele nu stabilesc singure secțiunea conductorului care trebuie utilizată într-un circuit.
Alb lucios și corp din tehnopolimer
Întrerupătorul GEWISS GW20571 este realizat din tehnopolimer și are culoare albă. Gama System White utilizează un finisaj alb lucios, conceput pentru integrarea mecanismelor cu plăcile decorative compatibile din aceeași familie.
Pentru o configurație în care mai multe prize, întrerupătoare sau alte comenzi sunt montate în același spațiu, păstrarea aceleiași game permite menținerea unei construcții și a unui finisaj coerente. Totuși, aspectul nu trebuie să înlocuiască verificarea funcției mecanismului: GW20571 este un întrerupător simplu unidirecțional, nu doar un modul alb System.
Caracteristici tehnice utile la verificarea modelului
GEWISS declară pentru GW20571 o rezistență de izolație mai mare de 5 MΩ și o rezistență la tensiunea de test de 2000V la 50Hz timp de un minut. Pentru funcționarea prelungită sunt indicate 40.000 de modificări de poziție la curentul nominal, 250V AC.
Materialul este declarat cu test cu fir incandescent la 850°C și termo-presiune cu bilă la 125°C. Producătorul indică și o rezistență a bornei la tracțiunea cablului mai mare de 50N.
Aceste date sunt utile atunci când produsul trebuie verificat în detaliu după documentația tehnică. Pentru alegerea uzuală, criteriile principale rămân funcția de întrerupător simplu, configurația 1P, valoarea 16AX la 250V AC, formatul de 1 modul și compatibilitatea cu gama System.
Când este potrivit întrerupătorul GEWISS GW20571
Întrerupătorul simplu GEWISS System GW20571 este potrivit atunci când instalația necesită o comandă unidirecțională 1P într-o configurație modulară System și este disponibil un singur modul pentru mecanism. Este relevant atât pentru realizarea unei configurații noi, cât și pentru înlocuirea unui mecanism existent, dacă funcția electrică și compatibilitatea cu sistemul corespund.
Dacă un corp de iluminat trebuie comandat din două sau mai multe puncte, GW20571 nu trebuie ales doar pentru că este un întrerupător GEWISS System. Pentru astfel de configurații trebuie verificat tipul de mecanism cerut de schema instalației.
La fel, dacă se dorește un mecanism iluminabil sau cu semnalizare, trebuie verificată o variantă construită pentru acea funcție. GW20571 are buton neutru și nu este declarat cu unitate de semnalizare.
Erori frecvente la alegerea întrerupătorului GEWISS GW20571
Confundarea întrerupătorului simplu cu unul cap scară
Întrerupătorul GEWISS GW20571 este un mecanism unidirecțional 1P. Dacă instalația necesită comandarea aceluiași circuit din mai multe puncte, trebuie verificată funcția mecanismelor necesare și nu trebuie presupus că GW20571 poate înlocui orice tip de întrerupător.
Alegerea numai după faptul că mecanismul are 1 modul
Formatul de 1 modul descrie spațiul ocupat în suport, nu funcția electrică. Două mecanisme de 1 modul pot avea funcții diferite, de aceea trebuie verificată explicit configurația 1P și tipul de comandă.
Presupunerea că rama și suportul sunt parte din mecanism
GW20571 este mecanismul modular al întrerupătorului. Pentru o configurație completă trebuie utilizate suportul și rama compatibile cu sistemul ales, iar acestea nu trebuie confundate cu întrerupătorul propriu-zis.
Ignorarea limitei declarate pentru lămpile LED
Pentru întrerupătorul GEWISS GW20571, producătorul declară o putere nominală de 200W pentru lămpi LED la 230V. Această valoare trebuie verificată separat de marcajul 16AX atunci când mecanismul este utilizat într-un circuit de iluminat LED.
Întrebări frecvente despre întrerupătorul GEWISS GW20571
Ce tip de întrerupător este GEWISS GW20571?
Întrerupătorul GEWISS GW20571 este un întrerupător simplu unidirecțional, 1P, cu valoare nominală 16AX la 250V AC. Ocupă 1 modul în sistemul modular GEWISS.
GW20571 poate fi folosit cu lămpi LED?
Întrerupătorul GEWISS GW20571 are o putere nominală declarată de 200W pentru lămpi LED la 230V. Configurația completă a circuitului trebuie să respecte însă cerințele instalației.
Întrerupătorul GEWISS GW20571 include rama decorativă?
GW20571 este mecanismul modular al întrerupătorului. Pentru realizarea ansamblului trebuie verificate și alese suportul și rama compatibile cu gama System.
Câte module ocupă întrerupătorul GW20571?
Întrerupătorul GEWISS GW20571 ocupă 1 modul. Această caracteristică indică spațiul ocupat în suportul modular și nu numărul de circuite comandate.
Ce tip de borne are întrerupătorul GEWISS GW20571?
Întrerupătorul GEWISS GW20571 are borne cu șurub. GEWISS declară capacități diferite de strângere pentru conductori solizi și torsadați, care trebuie verificate în funcție de cablul utilizat.
