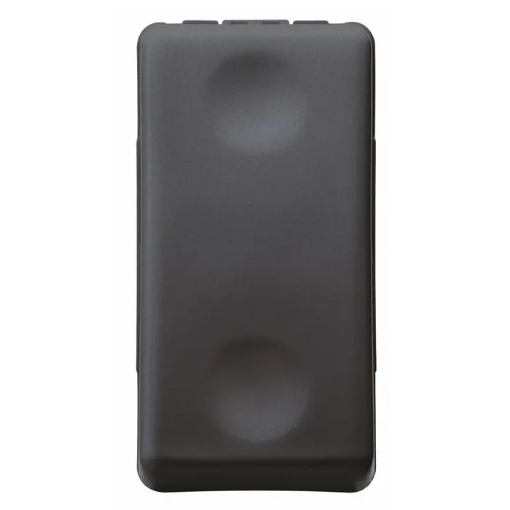

Intrerupator simplu GEWISS System GW21571 1P 16AX 250V 1 modul negru

Întrerupătorul simplu GEWISS System GW21571 este un mecanism modular unidirecțional 1P, cu curent nominal 16AX, tensiune de 250V c.a. și lățime de 1 modul. Finisajul negru și construcția din tehnopolimer îl integrează în gama System Black, iar alegerea lui trebuie făcută împreună cu suporturile și ramele compatibile din același sistem modular.

Modelul este destinat comenzii unui circuit printr-un singur punct de acționare. Pentru o alegere corectă contează atât funcția de întrerupător simplu, cât și valoarea de 16AX, tensiunea nominală, numărul de module și compatibilitatea cu aparatajul GEWISS System.

Întrerupător simplu 1P de 16AX

GW21571 este un întrerupător GEWISS System unidirecțional, 1P, cu valoare nominală 16AX la 250V c.a. Acest tip de mecanism este folosit pentru comanda unui circuit dintr-un singur punct, spre deosebire de un întrerupător cap-scară sau intermediar, care are altă funcție electrică.

Marcajul 16AX trebuie păstrat ca atare, deoarece este caracteristica declarată de producător pentru acest aparat. Nu trebuie redus la simpla formulare „16A” atunci când se descrie produsul tehnic, deoarece notația AX este cea utilizată pentru acest tip de dispozitiv de comandă conform specificațiilor producătorului.

Compatibilitate cu gama modulară GEWISS System

Acest întrerupător GEWISS System ocupă 1 modul și este construit pentru integrarea în gama System. Dimensiunea modulară permite combinarea cu alte mecanisme compatibile în funcție de numărul de module disponibile în suportul ales.

Compatibilitatea nu trebuie dedusă doar din faptul că alte mecanisme au tot format modular. GEWISS System este o familie constructivă distinctă, iar suporturile, ramele și celelalte elemente trebuie selectate din gama compatibilă. Pentru configurații complete poți consulta aparatajul modular GEWISS System și selecția de întrerupătoare modulare.

Finisaj negru și construcție din tehnopolimer

GW21571 este realizat din tehnopolimer și are finisaj negru, caracteristic gamei System Black. Alegerea culorii este relevantă mai ales atunci când mecanismul trebuie integrat într-o configurație în care rama și celelalte module folosesc același finisaj.

Întrerupătorul nu include o unitate de semnalizare. Prin urmare, GW21571 nu trebuie confundat cu variantele iluminabile sau prevăzute pentru semnalizare din aceeași familie, care au coduri și configurații diferite.

Conectarea conductoarelor

Întrerupătorul GEWISS System GW21571 utilizează borne pentru conectarea conductoarelor și acceptă secțiuni diferite în funcție de tipul conductorului. Pentru cabluri solide, capacitatea declarată este de la 0.5mm² până la maximum 2x2.5mm², iar pentru conductoare torsadate de la 0.75mm² până la maximum 2x4mm².

Limitele bornelor nu stabilesc automat secțiunea conductorului din circuit. Dimensionarea cablului trebuie făcută separat, în funcție de proiectul instalației, curent, condițiile de pozare și protecțiile utilizate. Capacitatea bornelor indică doar domeniul mecanic de conectare acceptat de aparat.

Caracteristici electrice și mecanice relevante

GW21571 respectă standardul EN 60669-1 și are o rezistență a izolației mai mare de 5MOhm. Producătorul declară o rezistență la tensiunea de test de 2000V la 50Hz timp de un minut și o durată de funcționare de 40.000 de schimbări de poziție la condițiile nominale specificate.

Pentru sarcini cu lămpi LED la 230V, puterea nominală declarată este de 200W. Această valoare trebuie tratată separat de curentul nominal 16AX și nu trebuie extrapolată la orice tip de sarcină fără verificarea caracteristicilor circuitului comandat.

Cum alegi corect GW21571

Întrerupătorul GEWISS System GW21571 este potrivit atunci când proiectul cere un întrerupător simplu 1P, de 16AX la 250V c.a., într-un format de 1 modul și cu finisaj negru. Dacă instalația necesită comandă din două sau mai multe puncte, trebuie ales un alt tip de mecanism, nu un întrerupător unidirecțional.

Trebuie verificată și compatibilitatea cu suportul și rama folosite în instalație. Pentru alte produse ale aceluiași producător poți consulta gama GEWISS, însă componentele finale ale ansamblului trebuie să aparțină sistemului constructiv compatibil.

Erori frecvente

Confundarea GW21571 cu un întrerupător cap-scară

GEWISS GW21571 este un întrerupător unidirecțional 1P, destinat comenzii dintr-un singur punct. Dacă un circuit trebuie comandat din două puncte, este necesar un mecanism cu funcție diferită. Alegerea după aspect sau numărul de module, fără verificarea funcției electrice, poate duce la o configurație incorectă.

Alegerea GW21571 doar după culoare și dimensiune

Faptul că GEWISS GW21571 este negru și ocupă 1 modul nu este suficient pentru compatibilitate. Produsul aparține gamei GEWISS System, iar suporturile și ramele trebuie alese din aceeași familie constructivă sau dintre elementele declarate compatibile.

Folosirea secțiunii maxime a bornelor ca regulă de dimensionare

GEWISS GW21571 acceptă conductoare în limitele declarate pentru borne, dar aceste valori nu dimensionează instalația. Secțiunea corectă a conductorului depinde de caracteristicile circuitului și de proiect, nu de valoarea maximă pe care borna o poate primi mecanic.

Întrebări frecvente

Ce tip de întrerupător este GEWISS GW21571?

GEWISS GW21571 este un întrerupător simplu unidirecțional 1P, cu valoare nominală 16AX la 250V c.a. și format de 1 modul. Este destinat comenzii unui circuit dintr-un singur punct și face parte din gama modulară GEWISS System Black.

Câte module ocupă GEWISS GW21571?

GEWISS GW21571 ocupă 1 modul în sistemul GEWISS System. La configurarea ansamblului trebuie verificat numărul total de module disponibil în suport și compatibilitatea mecanismului cu rama și celelalte elemente utilizate.

GEWISS GW21571 este iluminat?

GEWISS GW21571 nu include unitate de semnalizare și nu este varianta iluminabilă a familiei. Dacă proiectul necesită un întrerupător iluminat sau iluminabil, trebuie verificat un cod dedicat acestei funcții din aceeași gamă.

Ce conductoare pot fi conectate la GW21571?

GEWISS GW21571 acceptă conductoare solide cu secțiuni de la 0.5mm² până la 2x2.5mm² și conductoare torsadate de la 0.75mm² până la 2x4mm². Secțiunea efectiv utilizată trebuie stabilită conform proiectului și condițiilor circuitului.

GW21571 poate fi utilizat pentru iluminat LED?

GEWISS GW21571 are declarată o putere nominală de 200W pentru lămpi LED la 230V. Această valoare trebuie respectată pentru sarcina respectivă și nu trebuie confundată cu valoarea nominală de 16AX a mecanismului.
