Întrerupătorul jaluzele SCHNEIDER Noua Unica NU310918SC este un mecanism bipolar de 1 modul, conceput pentru controlul jaluzelelor sau storurilor. Are două clapete marcate pentru direcțiile sus și jos, 2 poli, contacte 1 C/O + 1 C/O și interblocaj mecanic între cele două direcții. Valorile nominale generale sunt 10 A la 250 V AC, iar pentru motor Schneider declară separat un curent nominal întrerupt de 2.5 A. Mecanismul are borne cu șurub, fixare prin clipsare și finisaj alb RAL 9003.
Pentru alegerea corectă, NU310918SC trebuie identificat ca întrerupător pentru jaluzele cu funcție bipolară, nu ca un întrerupător obișnuit cu două clapete. Interblocajul mecanic sus/jos și specificația separată de 2.5 A pentru motor sunt informații importante pentru această variantă. De asemenea, NU310918SC nu trebuie confundat cu NU310718SC: Schneider identifică aceasta din urmă ca variantă cu revenire pentru jaluzele, în timp ce produsul de pe acest PDP este NU310918SC.
Întrerupător jaluzele SCHNEIDER Noua Unica NU310918SC
Schneider clasifică NU310918SC drept control pentru jaluzele, cu aplicația de comutare „jaluzea/stor”. Produsul este un mecanism electromecanic pentru montaj încastrat și ocupă 1 modul în sistemul Noua Unica.
Funcția de comutare declarată este bipolară, iar produsul are 2 poli. Documentația indică o configurație a contactelor de 1 C/O + 1 C/O. Aceste caracteristici sunt mai relevante pentru identificarea exactă decât descrierea generică „întrerupător cu două clapete”.
Referința producătorului este NU310918SC. Aceasta trebuie verificată atunci când produsul este comparat cu alte comenzi pentru jaluzele din gama Noua Unica.

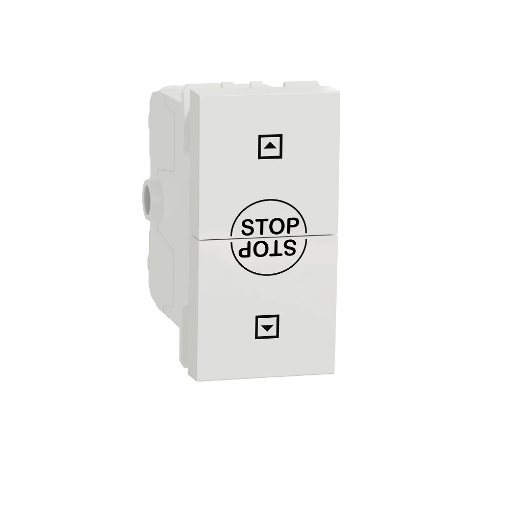

Două clapete pentru comenzile sus și jos
NU310918SC are două clapete, iar documentația Schneider indică marcajele UP și jos. Configurația corespunde celor două direcții de comandă necesare unei jaluzele sau unui stor compatibil.
Numărul de clapete nu trebuie confundat cu numărul de module. Mecanismul are două clapete, dar ocupă un singur modul în sistemul Noua Unica.
De asemenea, două clapete nu înseamnă două întrerupătoare independente. NU310918SC este un mecanism dedicat controlului jaluzelelor, cu funcție bipolară și interblocaj între comenzile sus și jos.
Interblocaj mecanic între sus și jos
Una dintre caracteristicile importante ale NU310918SC este interblocajul mecanic sus/jos. Schneider îl declară explicit în fișa tehnică a produsului.
Această caracteristică trebuie păstrată în descriere deoarece diferențiază mecanismul de un ansamblu generic cu două contacte acționate separat. Produsul a fost proiectat specific pentru aplicația de control al jaluzelelor sau storurilor.
Interblocajul mecanic este o caracteristică a mecanismului. Descrierea sa nu trebuie extinsă într-o schemă de conectare sau într-o afirmație că produsul este compatibil cu orice motor de jaluzea.
10 A la 250 V AC și 2.5 A pentru motor
Fișa Schneider declară pentru mecanism un curent nominal de 10 A și o tensiune nominală de 250 V AC, la 50/60 Hz. Pentru aplicația cu motor există însă o specificație suplimentară importantă: curentul nominal întrerupt este de 2.5 A pentru motor.
Din acest motiv, valoarea generală de 10 A nu trebuie utilizată singură pentru a afirma compatibilitatea cu un anumit motor de jaluzea. Pentru selecția concretă trebuie luate în considerare caracteristicile motorului și cerințele documentației producătorului.
În copy-ul comercial este important să păstrăm ambele informații, fără să transformăm valoarea de 10 A într-o recomandare de sarcină pentru motor.
Funcție bipolară și 2 poli
NU310918SC este declarat de Schneider cu funcție de comutare bipolară și 2 poli. Configurația contactelor este 1 C/O + 1 C/O, iar distanța de deschidere declarată este mai mare de 3 mm.
Termenul „bipolar” este astfel o caracteristică tehnică verificată a produsului și poate fi păstrat în denumire. Totuși, pentru utilizatorul care caută produsul după funcție, formularea „întrerupător jaluzele SCHNEIDER” explică mai rapid destinația mecanismului.
NU310918SC nu trebuie ales doar pentru că este bipolar. Aplicația declarată de Schneider este controlul unei jaluzele sau al unui stor.
NU310918SC sau varianta cu revenire?
Schneider are în aceeași gamă și NU310718SC, identificat de producător ca întrerupător cu revenire pentru jaluzele. Produsul analizat aici are însă referința NU310918SC și este denumit oficial „întrerupător jaluzele”.
Diferența este importantă deoarece cele două produse nu trebuie tratate ca aceeași variantă doar pentru că aparțin gamei Noua Unica, ocupă 1 modul și sunt destinate controlului jaluzelelor.
Dacă proiectul cere în mod explicit o comandă cu revenire, trebuie verificată referința dedicată acestei funcții. Pentru PDP-ul actual, codul corect este NU310918SC.

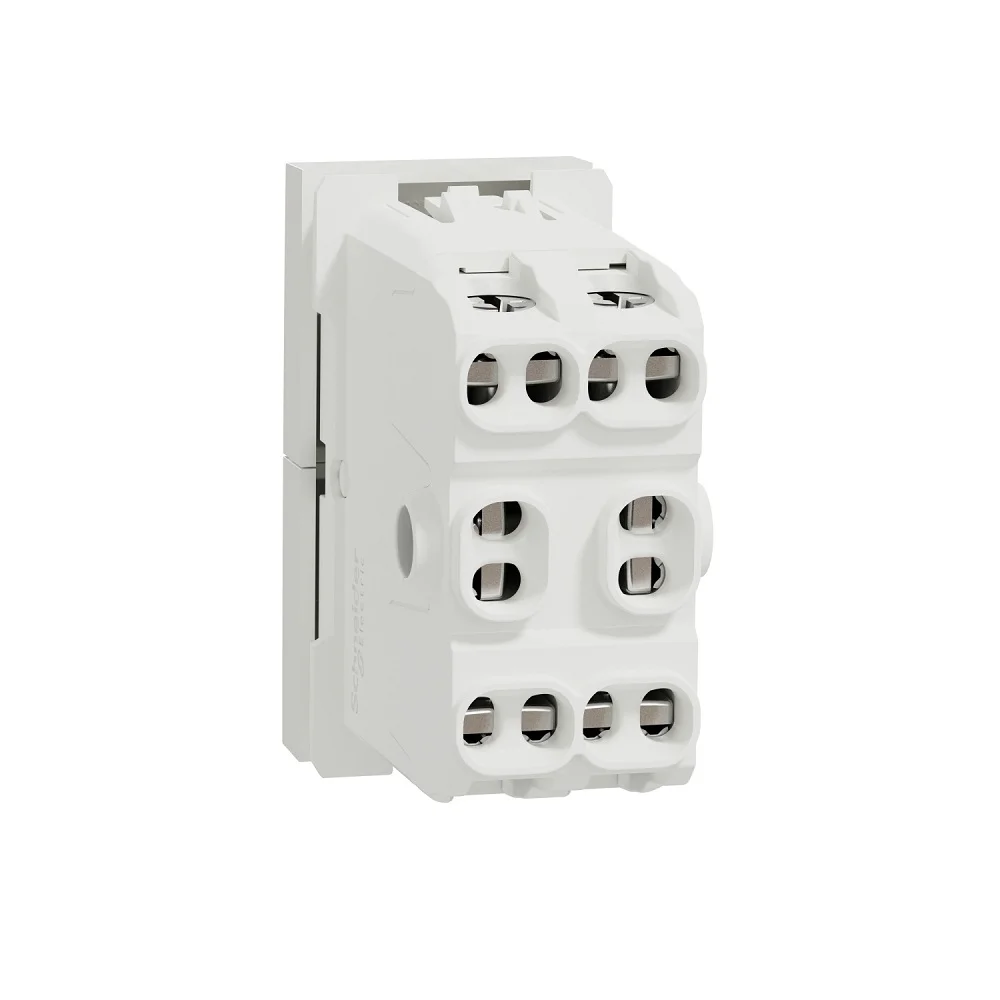

Borne cu șurub
Fișa tehnică exactă indică pentru NU310918SC borne cu șurub. Această caracteristică îl diferențiază inclusiv de alte mecanisme Noua Unica analizate anterior, pentru care Schneider declară borne fără șurub.
Producătorul indică pentru borne conductoare rigide și flexibile în domeniul 1.5–2.5 mm², cu valoarea de 2.5 mm² menționată pentru ambele tipuri de cablu.
Aceste valori descriu capacitatea conexiunilor mecanismului. Ele nu trebuie transformate într-o recomandare privind dimensionarea conductoarelor pentru motor sau pentru instalația în care produsul va fi integrat.
Fixare prin clipsare și montaj încastrat
Schneider declară pentru NU310918SC fixare prin clipsare și montaj încastrat. Mecanismul face parte din sistemul modular Noua Unica și trebuie integrat în configurația corespunzătoare.
Fixarea prin clipsare descrie modul de integrare mecanică și este independentă de bornele electrice cu șurub. Cele două informații nu trebuie confundate.
Montarea efectivă și conexiunile electrice trebuie realizate conform documentației Schneider și cerințelor instalației. Descrierea comercială a produsului nu înlocuiește instrucțiunile de instalare.
Format de 1 modul
Întrerupătorul jaluzele SCHNEIDER NU310918SC ocupă 1 modul în sistemul Noua Unica. Aceasta este dimensiunea modulară a mecanismului, nu numărul clapetelor sau al polilor.
Produsul combină astfel un format de 1 modul cu două clapete și 2 poli. Aceste trei informații descriu caracteristici diferite și sunt utile atunci când mecanismul este integrat alături de alte funcții Noua Unica.
Pentru selectarea ramei și a celorlalte elemente ale ansamblului trebuie luată în calcul configurația modulară completă.
Finisaj alb RAL 9003
NU310918SC este varianta alb RAL 9003. Codul de culoare oferă un reper mai precis decât simpla formulare „alb” atunci când mecanismul este asociat cu alte componente vizibile din gama Noua Unica.
Schneider oferă comenzi pentru jaluzele și în alte culori, iar referințele diferă. Din acest motiv, codul NU310918SC trebuie păstrat în denumirea produsului pentru identificarea variantei exacte.
Culoarea este însă secundară față de funcția mecanismului, interblocajul sus/jos și caracteristicile electrice necesare aplicației.
Dimensiuni și adâncime de montaj
Documentația tehnică indică pentru mecanism aproximativ 45 mm înălțime, 22.5 mm lățime și 40.6 mm adâncime. Adâncimea de încastrare declarată este de 31.5 mm, iar greutatea netă este de aproximativ 0.0382 kg.
Aceste valori sunt mai precise decât dimensiunile comerciale rotunjite de pe PDP, unde apar 4.5 x 2.2 x 4.1 cm.
Dimensiunile ajută la identificarea produsului, dar nu trebuie folosite singure pentru stabilirea compatibilității cu o anumită configurație.
IP4X și IK04
Documentația tehnică pentru NU310918SC indică grad de protecție IP4X și rezistență mecanică IK04. PDP-ul ETBM afișează în prezent IP40, formulare apropiată ca structură, însă pentru copy-ul tehnic este preferabilă valoarea IP4X documentată pentru referința exactă.
IP și IK descriu caracteristici diferite. IP4X nu trebuie transformat într-o afirmație privind protecția la umezeală, iar IK04 nu justifică promisiuni generale privind rezistența produsului la orice solicitare mecanică.
Schneider declară pentru funcționare o temperatură ambientală de la -5 la +40 °C. Această valoare este mai restrictivă decât limita de +45 °C afișată în prezent în specificațiile ETBM și ar trebui actualizată conform documentației producătorului.
Construcția mecanismului
Documentația tehnică declară pentru capacul mecanismului materiale ASA + PC și ABS. Aceste informații sunt mai precise decât specificația generică „termoplastic” din actualul PDP.
Produsul este un mecanism electromecanic, fără LED. Schneider declară și o durabilitate electrică de 10.000 de cicluri în condițiile de testare specificate.
Valoarea ciclurilor trebuie tratată ca parametru tehnic de testare, nu ca promisiune privind o anumită durată de viață exprimată în ani.
Cum identifici exact SCHNEIDER NU310918SC?
Identificarea relevantă este întrerupător jaluzele + SCHNEIDER + Noua Unica + bipolar + 1 modul + 10 A + NU310918SC. Produsul are două clapete, 2 poli, interblocaj mecanic sus/jos, contacte 1 C/O + 1 C/O și borne cu șurub.
ETBM confirmă SKU SD01225 și EAN 3606481954756. Codul NU310918SC este reperul principal pentru evitarea confuziei cu varianta cu revenire NU310718SC sau cu alte mecanisme Noua Unica.
Erori frecvente
Confundarea valorii de 10 A cu valoarea declarată pentru motor
10 A este curentul nominal general al mecanismului. Pentru motor, Schneider declară separat un curent nominal întrerupt de 2.5 A. Cele două valori nu trebuie confundate.
Confundarea NU310918SC cu varianta cu revenire
NU310718SC este referința identificată de Schneider ca întrerupător cu revenire pentru jaluzele. Produsul acestui PDP este NU310918SC.
Interpretarea celor două clapete ca două mecanisme independente
NU310918SC este un singur mecanism de control pentru jaluzele, cu două clapete și interblocaj mecanic între comenzile sus și jos.
Presupunerea unor borne fără șurub
Fișa tehnică exactă declară borne cu șurub. Tipul bornelor nu trebuie preluat de la întrerupătoarele Noua Unica analizate anterior.
Alegerea doar după formatul de 1 modul
Un modul descrie formatul mecanismului. Pentru selecție trebuie verificate și funcția pentru jaluzele, configurația bipolară, interblocajul și codul NU310918SC.
Întrebări frecvente
La ce se folosește întrerupătorul SCHNEIDER NU310918SC?
Schneider îl definește ca mecanism pentru controlul jaluzelelor sau storurilor, cu două clapete pentru direcțiile sus și jos.
NU310918SC este bipolar?
Da. Schneider declară funcție de comutare bipolară, 2 poli și contacte în configurația 1 C/O + 1 C/O.
Ce curent este declarat pentru motor?
Deși curentul nominal general al mecanismului este 10 A, Schneider declară separat un curent nominal întrerupt de 2.5 A pentru motor.
Întrerupătorul are revenire?
NU310918SC este identificat de Schneider ca întrerupător pentru jaluzele. Varianta din gamă denumită explicit „cu revenire jaluzele” are o referință diferită, NU310718SC.
Ce tip de borne are NU310918SC?
Mecanismul utilizează borne cu șurub. Schneider indică secțiuni de conductor de 1.5–2.5 mm² pentru cabluri rigide și flexibile, în condițiile prevăzute în documentație.
