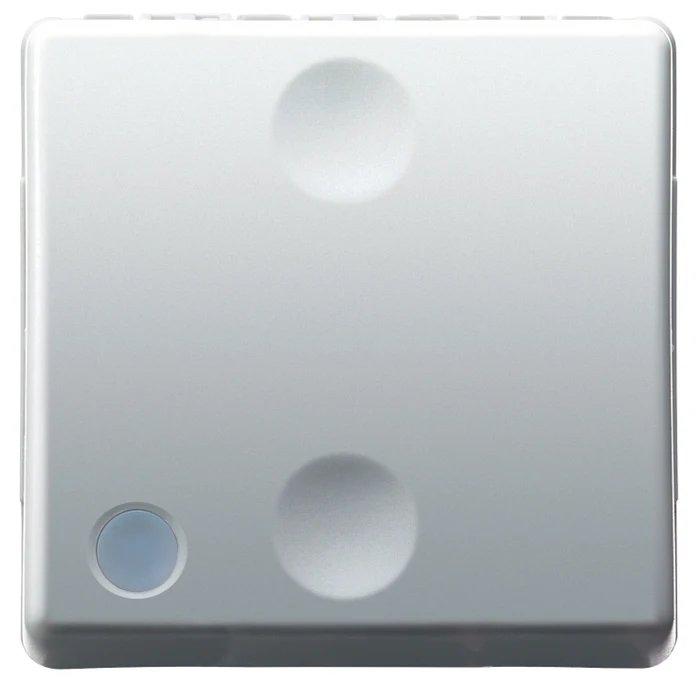

Intrerupator LED cap scara GEWISS SYSTEM GW20589 16AX 2 module alb

GEWISS SYSTEM GW20589 este un intrerupator cap scara cu led pregătit pentru controlul aceluiași circuit de iluminat din două puncte, atunci când este conectat într-o schemă cap-scară împreună cu un al doilea mecanism compatibil. Este un întrerupător bidirecțional 1P de 16AX la 250V c.a., ocupă 2 module SYSTEM și are finisaj alb lucios. Unitatea luminoasă pentru semnalizarea tastei nu este inclusă și se alege separat.

Ce face întrerupătorul GEWISS GW20589

GW20589 permite schimbarea stării aceluiași circuit de iluminat din două poziții diferite atunci când este cablat împreună cu un al doilea întrerupător cap-scară. Este configurația utilizată, de exemplu, atunci când aceeași lumină trebuie comandată de la două puncte ale traseului.

Un intrerupator cap scara cu led nu înseamnă că produsul conține o sursă LED pentru iluminarea încăperii. În cazul GW20589, mecanismul poate primi o unitate luminoasă pentru semnalizarea sau identificarea tastei, însă această unitate nu este inclusă.

Funcție cap-scară: control din două puncte

GW20589 este un întrerupător bidirecțional 1P. Într-o schemă cap-scară, două mecanisme sunt conectate astfel încât același circuit de iluminat să poată fi comutat din două locuri diferite.

Acest tip de comandă este diferit de un întrerupător simplu, care controlează circuitul dintr-un singur punct. Pentru funcționarea cap-scară este necesară schema de cablare corespunzătoare și un al doilea mecanism compatibil.

16AX la 250V c.a.

GEWISS GW20589 are curent nominal de 16AX și tensiune nominală de 250V c.a. Marcajul AX este utilizat pentru aparate de comandă evaluate inclusiv pentru anumite sarcini de iluminat cu curenți de pornire mai ridicați.

Valoarea nominală trebuie corelată cu circuitul și cu sarcina comandată. Producătorul declară pentru acest model o putere nominală a lămpilor LED de până la 200W la 230V.

LED de semnalizare: unitatea luminoasă nu este inclusă

GW20589 este prevăzut pentru utilizarea unei unități luminoase miniaturale, astfel încât tasta poate fi configurată pentru semnalizare sau identificare în funcție de accesoriul utilizat și schema realizată.

Este important ca formularea intrerupator cap scara cu led să nu fie interpretată ca LED inclus în pachet. Pentru GW20589, unitatea luminoasă se achiziționează separat; mecanismul este pregătit pentru această funcție.

2 module în gama GEWISS SYSTEM

GW20589 ocupă 2 module SYSTEM. Numărul de module reprezintă lățimea mecanismului în suport și trebuie luat în calcul împreună cu celelalte aparate care formează punctul de comandă.

Produsul aparține gamei GEWISS SYSTEM WHITE și are culoare albă cu finisaj lucios. Rama, suportul și celelalte componente ale ansamblului trebuie alese din configurații compatibile cu gama SYSTEM.

Borne cu șurub pentru conectarea conductorilor

Conectarea GW20589 se realizează prin borne cu șurub. Capacitatea declarată este de 0,75-2x4mm² pentru conductori flexibili și de 0,5-2x2,5mm² pentru conductori rigizi.

Aceste valori descriu capacitatea mecanică a bornelor. Secțiunea conductorului trebuie stabilită în funcție de circuit și de condițiile instalației, apoi verificată și față de domeniul acceptat de mecanism.

Durabilitatea mecanismului

GEWISS declară pentru GW20589 o durată de funcționare de 40.000 de schimbări de poziție la curent nominal, 250V c.a. și cosφ 0,6. Această valoare descrie condițiile standardizate de încercare ale mecanismului.

Produsul este realizat din tehnopolimer, iar gama SYSTEM WHITE este concepută pentru integrarea în configurații modulare de aparataj electric.

Ce verifici înainte de cumpărare

Alege acest intrerupator cap scara cu led dacă ai nevoie de un mecanism GEWISS SYSTEM alb, de 2 module, pentru realizarea unei comenzi cap-scară. Verifică atât funcția electrică, cât și compatibilitatea cu suportul, rama și eventualul accesoriu luminos.

• Tip: întrerupător cap-scară / bidirecțional.
• Configurație: 1P.
• Curent nominal: 16AX.
• Tensiune nominală: 250V c.a.
• Sarcină LED declarată: până la 200W la 230V.
• Număr module: 2 module SYSTEM.
• Culoare: alb.
• Finisaj: lucios.
• Material: tehnopolimer.
• Conectare: borne cu șurub.
• Unitate luminoasă: nu este inclusă.

Pentru alte configurații poți consulta întrerupătoarele GEWISS SYSTEM și gama completă de aparataj modular GEWISS SYSTEM.

Erori frecvente

Presupunerea că LED-ul este inclus. GW20589 este pregătit pentru utilizarea unei unități luminoase, însă aceasta nu este inclusă. Dacă se dorește iluminarea sau semnalizarea tastei, accesoriul trebuie ales separat.

Folosirea unui singur mecanism pentru comandă din două puncte. Funcția cap-scară necesită două puncte de comandă și o schemă de cablare corespunzătoare. Un singur GW20589 nu creează singur o comandă din două poziții.

Confundarea celor 2 module cu două întrerupătoare. GW20589 este un singur mecanism care ocupă două module în sistemul GEWISS SYSTEM.

Alegerea doar după culoarea albă. Trebuie verificate gama SYSTEM, funcția cap-scară, formatul de 2 module și caracteristicile electrice, deoarece un mecanism cu aspect similar poate avea altă funcție.

Întrebări frecvente

La ce se folosește GEWISS GW20589?

GEWISS GW20589 se folosește pentru controlul aceluiași circuit de iluminat din două puncte atunci când este conectat într-o schemă cap-scară cu un al doilea mecanism compatibil. Este un întrerupător bidirecțional 1P, 16AX, 250V c.a.

GW20589 are LED inclus?

GEWISS GW20589 nu include unitatea luminoasă. Mecanismul este pregătit pentru utilizarea unei unități de semnalizare compatibile, care trebuie aleasă separat.

GW20589 poate comanda corpuri de iluminat LED?

GEWISS GW20589 are declarată o putere nominală pentru lămpi LED de până la 200W la 230V. Sarcina concretă trebuie verificată în raport cu caracteristicile circuitului și ale echipamentului de iluminat.

Câte module ocupă GW20589?

GEWISS GW20589 ocupă 2 module în gama SYSTEM. Cele două module reprezintă lățimea mecanismului în suport, nu două comenzi independente.

Ce conductori acceptă GW20589?

GEWISS GW20589 acceptă în borne conductori flexibili de 0,75-2x4mm² și conductori rigizi de 0,5-2x2,5mm². Secțiunea efectivă trebuie dimensionată conform circuitului.
