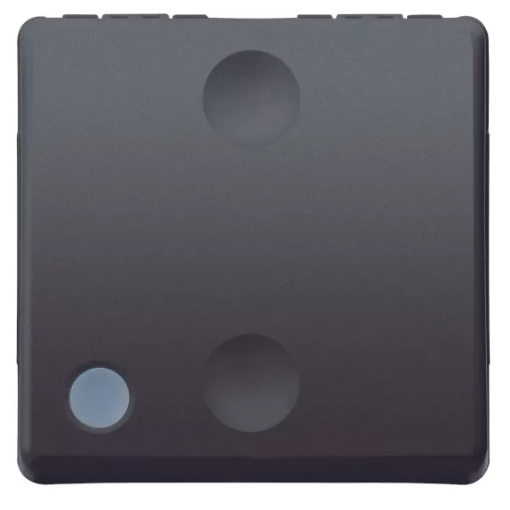

Intrerupator LED cap scara GEWISS SYSTEM GW21589 16AX 2 module negru

GEWISS GW21589 este un întrerupător LED cap scară de 2 module, folosit pentru comanda aceluiași circuit de iluminat din două puncte diferite. Mecanismul aparține gamei GEWISS SYSTEM BLACK, are configurație 1P, curent nominal 16AX și funcționează la 250V c.a. LED-ul pentru semnalizarea tastei nu este inclus.

Ce face întrerupătorul cap scară GW21589

Un întrerupător LED cap scară este folosit atunci când aceeași lumină trebuie pornită și oprită din două locuri. GW21589 se utilizează într-o schemă cap scară împreună cu un al doilea întrerupător corespunzător și cablarea necesară acestei funcții.

O utilizare tipică este controlul aceluiași circuit din două poziții aflate la distanță una de alta. Important este că mecanismul nu comandă automat două circuite și nu este un întrerupător dublu: funcția cap scară permite controlul aceluiași circuit din două puncte.

LED pentru identificarea tastei

GEWISS GW21589 este realizat cu tastă prevăzută cu difuzor și permite utilizarea unei unități luminoase pentru semnalizarea întrerupătorului. LED-ul nu este inclus cu produsul, deci trebuie luat separat în calcul dacă se dorește iluminarea sau identificarea luminoasă a tastei.

Această diferență este importantă atunci când cauți un întrerupător LED cap scară: denumirea LED indică posibilitatea de semnalizare luminoasă a mecanismului, nu faptul că sursa LED este deja montată și livrată împreună cu GW21589.

16AX și utilizarea cu iluminat LED

GW21589 are curent nominal de 16AX la 250V c.a. Producătorul declară pentru lămpi LED alimentate la 230V o putere nominală de până la 200W, valoare care trebuie respectată la alegerea sarcinii comandate.

Valoarea de 200W se referă la sarcina LED pe care o poate comanda mecanismul în condițiile declarate, nu la consumul întrerupătorului. Caracteristicile circuitului, protecțiile și puterea totală a surselor de iluminat trebuie verificate înainte de instalare.

2 module în gama GEWISS SYSTEM

Întrerupătorul ocupă 2 module SYSTEM și are culoare neagră, cu corp realizat din tehnopolimer. Dimensiunea modulară permite integrarea sa într-un ansamblu de aparataj GEWISS SYSTEM compatibil.

Faptul că un mecanism are două module nu înseamnă automat că poate fi montat în orice serie de aparataj. Pentru GW21589 trebuie verificate suportul, rama și celelalte elemente ale configurației astfel încât acestea să aparțină sistemului compatibil.

Cum se conectează GW21589

Conectarea electrică se realizează prin borne cu șurub. Bornele acceptă conductori flexibili cu secțiuni de la 0,75mm² până la 2x4mm² și conductori rigizi de la 0,5mm² până la 2x2,5mm².

Pentru ca funcția cap scară să fie realizată corect, mecanismele trebuie legate conform schemei electrice corespunzătoare. Montajul nu trebuie tratat ca o simplă înlocuire a unui întrerupător simplu dacă instalația existentă nu are conductorii necesari controlului din două puncte.

Ce verifici înainte de cumpărare

GW21589 este potrivit dacă ai nevoie de un întrerupător LED cap scară negru, de 2 module, pentru gama GEWISS SYSTEM, cu 16AX la 250V c.a. Verifică în primul rând funcția instalației și seria de aparataj, apoi caracteristicile electrice și necesitatea LED-ului de semnalizare.

• Funcție: cap scară, pentru comanda aceluiași circuit din două puncte.
• Configurație: 1P.
• Curent nominal: 16AX.
• Tensiune nominală: 250V c.a.
• Sarcină LED declarată: până la 200W la 230V.
• Format: 2 module GEWISS SYSTEM.
• Culoare: negru.
• Material: tehnopolimer.
• Conectare: borne cu șurub.
• LED: nu este inclus.

Pentru realizarea unei configurații modulare compatibile poți consulta aparatajul GEWISS SYSTEM. Pentru alte funcții și variante de comandă sunt disponibile și întrerupătoarele GEWISS.

Erori frecvente

Presupunerea că LED-ul este inclus. GW21589 permite realizarea unei semnalizări luminoase, dar LED-ul nu este inclus cu mecanismul. Dacă această funcție este necesară, componenta luminoasă trebuie luată separat în calcul.

Confundarea funcției cap scară cu un întrerupător dublu. Acest întrerupător LED cap scară nu este destinat implicit controlului a două circuite independente. Funcția sa este controlul aceluiași circuit din două puncte, prin schema electrică specifică.

Alegerea doar după culoare și numărul de module. Un mecanism negru de 2 module din altă gamă nu este automat echivalent. GW21589 face parte din GEWISS SYSTEM, iar compatibilitatea mecanică trebuie verificată cu restul aparatajului.

Interpretarea celor 200W ca putere a întrerupătorului. Valoarea de 200W reprezintă puterea nominală declarată pentru lămpi LED de 230V comandate de mecanism. Nu reprezintă consumul propriu al GW21589.

Întrebări frecvente

La ce se folosește întrerupătorul GEWISS GW21589?

GEWISS GW21589 se folosește pentru comanda aceluiași circuit de iluminat din două puncte diferite. Este un întrerupător cap scară 1P, 16AX, 250V c.a., care ocupă 2 module în sistemul modular GEWISS SYSTEM.

GW21589 are LED inclus?

GEWISS GW21589 nu are LED-ul inclus. Mecanismul permite semnalizarea luminoasă prin tastă cu difuzor, însă componenta luminoasă necesară trebuie tratată separat față de întrerupător.

GW21589 poate comanda becuri și corpuri LED?

GEWISS GW21589 poate comanda sarcini LED, producătorul declarând o putere nominală de până la 200W pentru lămpi LED la 230V. Puterea totală a circuitului trebuie verificată înainte de instalare.

Ce înseamnă cap scară?

Funcția cap scară permite controlul aceluiași circuit din două puncte. Pentru aceasta sunt necesare două mecanisme corespunzătoare și o cablare realizată conform schemei cap scară.

GW21589 ocupă unul sau două module?

GEWISS GW21589 ocupă 2 module în gama GEWISS SYSTEM. Mecanismul este negru și realizat din tehnopolimer, iar suportul și rama trebuie alese în funcție de configurația SYSTEM utilizată.
