Intrerupator Protectie Motor Eaton 265780 220A 3P IP20

Întrerupătorul de protecție motor Eaton NZMN2-ME220 265780 este un disjunctor tripolar 3P cu declanșator electronic, curent nominal de 220A și domeniu de reglaj al protecției la suprasarcină între 110 și 220A. Modelul face parte din seria Eaton Moeller NZM și integrează funcții dedicate protecției motorului, inclusiv sensibilitate la lipsa unei faze și protecție la scurtcircuit.

Întrerupător protecție motor Eaton NZMN2-ME220 220A

Eaton NZMN2-ME220 este un întrerupător în carcasă turnată cu trei poli și declanșator electronic. Curentul nominal al aparatului este de 220A, însă protecția la suprasarcină poate fi reglată într-un interval mai larg, de la 110 la 220A.

Acest domeniu de reglaj este unul dintre criteriile principale de selecție. Aparatul nu trebuie ales exclusiv după valoarea maximă de 220A, ci după curentul nominal al motorului, condițiile de pornire și parametrii instalației electrice.

Reglaj electronic al protecției la suprasarcină

Declanșatorul electronic permite setarea curentului de suprasarcină Ir între 110 și 220A. Această funcție oferă posibilitatea adaptării protecției în limitele specificate de producător, în funcție de caracteristicile motorului protejat.

Pentru motor, Eaton indică un curent operațional nominal de 196A la 400V AC-3 și 202A la 690V AC-3. Aceste valori trebuie interpretate în contextul categoriei de utilizare și al tensiunii instalației, nu ca valori universale pentru orice aplicație.

Protecție la scurtcircuit reglabilă

Modelul NZMN2-ME220 include și o declanșare instantanee pentru scurtcircuit. Eaton indică un domeniu de reglaj pentru această funcție între 440A și 3080A, iar timpul total de întrerupere la scurtcircuit este mai mic de 10 ms.

Reglajul protecției la scurtcircuit trebuie corelat cu instalația și cu nivelul de curent de defect disponibil. Setările nu trebuie modificate fără verificarea coordonării cu motorul, cablurile și celelalte dispozitive de protecție.

Sensibil la lipsa fazei

Eaton specifică pentru NZMN2-ME220 funcția phase failure sensitive, adică sensibilitate la lipsa unei faze. Aceasta este relevantă pentru protecția motoarelor trifazate, deoarece funcționarea cu o fază lipsă poate conduce la solicitări anormale.

Funcția de protecție motor trebuie însă privită ca parte a întregului sistem de protecție și comandă. Alegerea și reglarea aparatului trebuie realizate în raport cu datele motorului și cu schema electrică.

Capacitate de rupere la 400/415V

La 400/415V AC, Eaton indică pentru modelul 265780 o capacitate de rupere de serviciu Ics de 35kA. La 230V, valoarea Ics este de 85kA, iar la 690V scade la 5kA.

Capacitatea de rupere depinde deci de tensiunea de utilizare. Din acest motiv, valoarea relevantă trebuie aleasă pentru tensiunea efectivă a instalației și comparată cu nivelul de scurtcircuit disponibil în punctul de montaj.

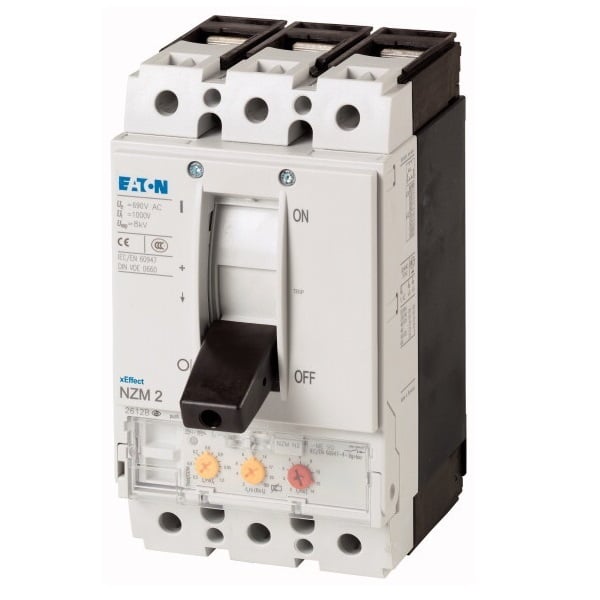

Caracteristicile Eaton NZMN2-ME220 265780

Modelul poate fi identificat exact prin codul NZMN2-ME220 și numărul de catalog Eaton 265780. Principalele caracteristici tehnice sunt:

• producător: Eaton;
• serie: Moeller NZM;
• model: NZMN2-ME220;
• cod Eaton: 265780;
• EAN: 4015082657802;
• tip produs: întrerupător în carcasă turnată pentru protecție motor;
• număr poli: 3P;
• curent nominal: 220A;
• reglaj protecție la suprasarcină Ir: 110–220A;
• declanșator: electronic;
• sensibil la lipsa fazei;
• Ics la 400/415V AC: 35kA;
• Ics la 230V AC: 85kA;
• Ics la 440V AC: 35kA;
• Ics la 525V AC: 25kA;
• Ics la 690V AC: 5kA;
• tensiune nominală maximă: 690V;
• conectare circuit principal: conexiune cu șurub;
• comandă standard: manetă basculantă;
• lățime: 105 mm;
• înălțime: 184 mm;
• adâncime: 149 mm;
• greutate: aproximativ 2,48 kg.

Protecția frontală depinde de configurație

Pentru acest model, Eaton nu indică simplu un grad general IP20 pentru partea frontală. Producătorul specifică IP40 cu ramă izolatoare și IP66 cu mâner rotativ cu cuplaj prin ușă, în funcție de configurația utilizată.

La borne, gradul de protecție diferă de asemenea în funcție de tipul conexiunii: Eaton indică IP10 pentru anumite borne tip tunel și IP00 pentru alte configurații de terminale. Din acest motiv, gradul de protecție trebuie descris în funcție de ansamblul efectiv, nu ca o valoare unică atribuită necondiționat aparatului.

Ce verifici înainte de alegerea Eaton NZMN2-ME220?

Pentru selectarea corectă, verifică în primul rând curentul motorului, domeniul de reglaj 110–220A, configurația 3P, tensiunea de utilizare și capacitatea de rupere necesară. Modelul este destinat aplicațiilor unde aceste caracteristici corespund proiectului electric.

• verifică curentul nominal al motorului;
• confirmă că acesta poate fi protejat în intervalul de reglaj 110–220A;
• verifică tensiunea instalației;
• confirmă configurația tripolară 3P;
• verifică nivelul de scurtcircuit disponibil și valoarea Ics relevantă;
• pentru înlocuire, compară modelul NZMN2-ME220 și codul Eaton 265780.

Identificare exactă prin NZMN2-ME220 și codul 265780

Codul Eaton 265780 și EAN-ul 4015082657802 identifică exact această variantă. Modelul complet este NZMN2-ME220, cu trei poli, curent nominal de 220A și declanșator electronic pentru protecție motor.

Verificarea modelului complet este importantă deoarece gama NZM include multiple variante cu alte curente nominale, alte unități de declanșare și alte configurații de protecție.

Întrebări frecvente despre Eaton NZMN2-ME220 265780

Ce domeniu de reglaj are protecția la suprasarcină?

Eaton NZMN2-ME220 permite reglarea Ir între 110 și 220A. Setarea trebuie corelată cu datele motorului și cu dimensionarea instalației.

Este un întrerupător cu declanșator electronic?

Da. Modelul 265780 utilizează un sistem de declanșare electronic și include funcții dedicate protecției motorului.

Este sensibil la lipsa unei faze?

Da. Eaton specifică funcția phase failure sensitive pentru acest model, relevantă în protecția motoarelor trifazate.

Care este capacitatea de rupere la 400V?

La 400/415V AC, Eaton indică o capacitate de rupere de serviciu Ics de 35kA. La alte tensiuni, capacitatea de rupere are valori diferite.

Ce grad de protecție are?

Protecția depinde de configurația ansamblului. Eaton indică IP40 frontal cu ramă izolatoare și IP66 cu mâner rotativ cu cuplaj prin ușă, iar protecția bornelor variază în funcție de tipul conexiunii.
