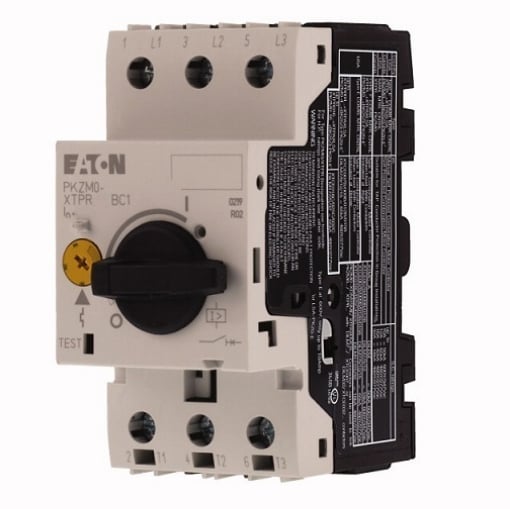

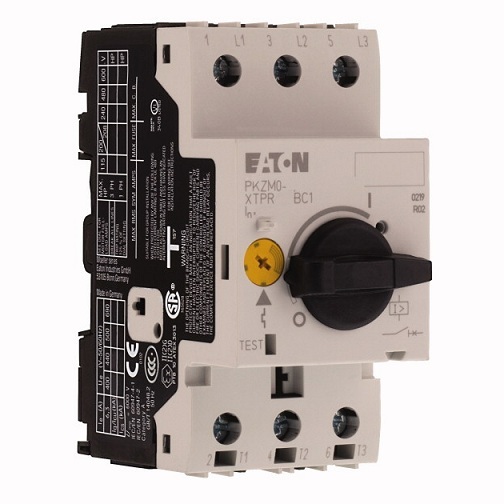

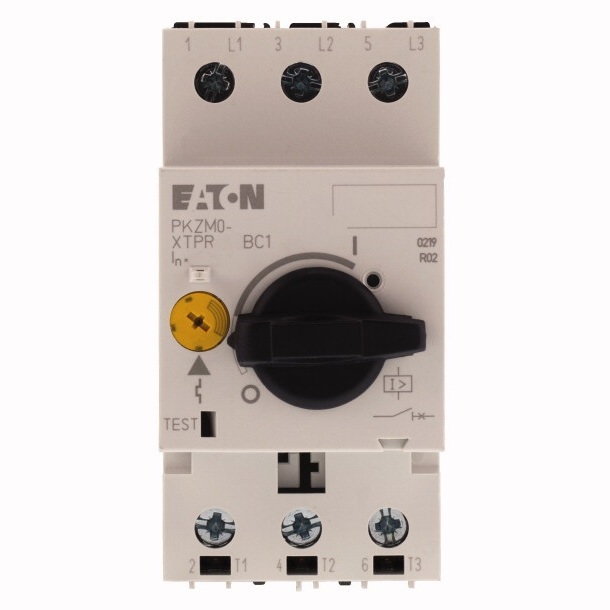

Intrerupator protectie motor Eaton 46989 25A 12.5kW IP20

Întrerupătorul pentru protecție motor Eaton PKZM0-25 046989 este un disjunctor motor tripolar 3P, cu domeniu de reglaj 20–25A și putere nominală de 12,5kW la 380/400V AC-3e. Modelul face parte din seria Eaton Moeller PKZM0 și integrează funcțiile necesare pentru protecția motorului la suprasarcină și scurtcircuit, fiind totodată sensibil la lipsa unei faze.

Întrerupător protecție motor Eaton PKZM0-25, reglabil 20–25A

Eaton PKZM0-25 permite reglarea declanșatorului de suprasarcină între 20 și 25A. Această plajă este unul dintre parametrii decisivi la alegerea aparatului, deoarece reglajul trebuie corelat cu datele motorului și cu cerințele instalației.

Valoarea de 25A reprezintă curentul nominal maxim al variantei, însă produsul nu trebuie tratat ca un aparat cu reglaj fix la 25A. Domeniul efectiv de setare este 20–25A, ceea ce permite ajustarea protecției în limitele prevăzute pentru model.

Putere motor de 12,5kW la 380/400V

Pentru funcționare în categoria AC-3e la 50Hz, PKZM0-25 este specificat pentru o putere nominală de 12,5kW la 380/400V. La 220/230V, puterea nominală indicată pentru motor este de 5,5kW, iar la 500V valoarea ajunge la 15kW.

Puterea de 12,5kW din denumirea produsului trebuie interpretată în contextul tensiunii de 380/400V. Alegerea întrerupătorului nu se face exclusiv după puterea motorului, ci și după curentul nominal, tensiunea de funcționare și caracteristicile instalației.

Protecție la suprasarcină, scurtcircuit și lipsă fază

PKZM0-25 este proiectat pentru protecția motorului și este sensibil la lipsa unei faze. Declanșatorul de suprasarcină are clasa de declanșare 10A, iar declanșarea instantanee la scurtcircuit este configurată pentru această variantă la 15,5 × Iu, corespunzător unei valori de 388A.

Sensibilitatea la lipsa fazei este relevantă în circuitele trifazate, deoarece pierderea unei faze poate influența funcționarea motorului. Aparatul trebuie însă selectat și reglat conform caracteristicilor motorului și schemei electrice în care este integrat.

Configurație tripolară 3P

Eaton PKZM0-25 are trei poli și este proiectat ca întrerupător pentru protecția motoarelor. Configurația tripolară trebuie verificată împreună cu intervalul de reglaj 20–25A și tensiunea instalației.

Produsul utilizează un buton rotativ pentru comandă și borne cu șurub pentru circuitul principal. Aparatul poate fi fixat pe șină profilată conform IEC/EN 60715, caracteristică potrivită pentru integrarea în tablouri și sisteme de comandă pentru motoare.

Capacitate de rupere la scurtcircuit

La 400V AC, producătorul specifică pentru PKZM0-25 o capacitate ultimă de rupere Icu de 50kA și o capacitate de rupere de serviciu Ics de 38kA. Aceste valori sunt dependente de tensiunea de utilizare și nu trebuie extrapolate automat la alte tensiuni.

De exemplu, valorile capacității de rupere sunt diferite la 440V, 500V și 690V. Înainte de instalare trebuie verificată valoarea corespunzătoare tensiunii și nivelului de scurtcircuit disponibil în punctul de montaj.

Caracteristicile Eaton PKZM0-25 046989

Varianta poate fi identificată precis prin modelul PKZM0-25 și codul Eaton 046989. Principalele caracteristici tehnice relevante sunt:

• producător: Eaton;
• serie: Moeller PKZM0;
• model: PKZM0-25;
• cod Eaton: 046989;
• EAN: 4015080469896;
• tip produs: întrerupător pentru protecție motor;
• număr poli: 3P;
• curent nominal: 25A;
• domeniu reglaj suprasarcină: 20–25A;
• putere motor: 12,5kW la 380/400V AC-3e;
• putere motor: 5,5kW la 220/230V AC-3e;
• tensiune maximă de utilizare Ue: 690V;
• frecvență nominală: 50–60Hz;
• sensibil la lipsa fazei;
• clasă de declanșare la suprasarcină: 10A;
• capacitate Icu la 400V AC: 50kA;
• capacitate Ics la 400V AC: 38kA;
• grad de protecție al aparatului: IP20;
• conectare prin borne cu șurub;
• comandă prin buton rotativ;
• lățime: 45 mm;
• înălțime: 93 mm;
• adâncime: 76 mm.

Montaj și conectare

PKZM0-25 are dimensiuni de 45 × 93 × 76 mm și poate fi montat prin clipsare pe șină profilată IEC/EN 60715 cu înălțime de 7,5 sau 15 mm. Circuitul principal utilizează borne cu șurub.

Pentru conductoare rigide și pentru conductoare flexibile cu ferulă, Eaton indică secțiuni de 1–6 mm², în configurațiile prevăzute de producător. Cuplul de strângere indicat pentru bornele circuitului principal este de 1,7 Nm.

Ce verifici înainte de alegerea Eaton PKZM0-25?

Întrerupătorul trebuie ales după caracteristicile reale ale motorului și ale instalației. Pentru această variantă, punctele esențiale sunt 3P, domeniul de reglaj 20–25A și puterea de 12,5kW la 380/400V.

• verifică curentul nominal înscris pe motor;
• confirmă că acesta se încadrează în domeniul de reglaj 20–25A;
• verifică tensiunea și puterea motorului;
• confirmă necesitatea unei protecții tripolare;
• verifică nivelul de scurtcircuit disponibil în punctul de instalare;
• pentru înlocuire, compară modelul PKZM0-25 și codul Eaton 046989.

Identificare exactă prin PKZM0-25 și codul 046989

Codul Eaton 046989 și EAN-ul 4015080469896 identifică exact această variantă. Referința este utilă atunci când întrerupătorul este comandat conform unui proiect, unei liste de materiale sau pentru înlocuirea unui aparat existent.

Identificarea completă este Eaton PKZM0-25, 3P, reglabil 20–25A și 12,5kW la 380/400V. Verificarea acestor caracteristici este mai sigură decât alegerea produsului exclusiv după valoarea maximă de 25A.

Întrebări frecvente despre Eaton PKZM0-25

Ce interval de reglaj are Eaton PKZM0-25?

Eaton PKZM0-25 are un domeniu de reglaj al declanșatorului de suprasarcină între 20 și 25A. Reglajul trebuie corelat cu caracteristicile motorului și cu cerințele instalației electrice.

Pentru ce putere de motor este specificat?

La 380/400V AC-3e și 50Hz, modelul este specificat pentru un motor de 12,5kW. La 220/230V, valoarea indicată este de 5,5kW, de aceea tensiunea trebuie verificată împreună cu puterea.

Este PKZM0-25 sensibil la lipsa unei faze?

Da. Eaton specifică pentru PKZM0-25 sensibilitate la lipsa fazei. Funcția este relevantă pentru protecția motorului, dar nu elimină necesitatea selectării și reglării corecte a aparatului conform circuitului.

Care este capacitatea de rupere la 400V?

La 400V AC, Eaton indică o capacitate ultimă de rupere Icu de 50kA și o capacitate de rupere de serviciu Ics de 38kA. Valorile diferă la alte tensiuni de utilizare.

Cum identific exact acest întrerupător Eaton?

Verifică modelul PKZM0-25, codul Eaton 046989, configurația 3P, intervalul de reglaj 20–25A și puterea de 12,5kW la 380/400V.
