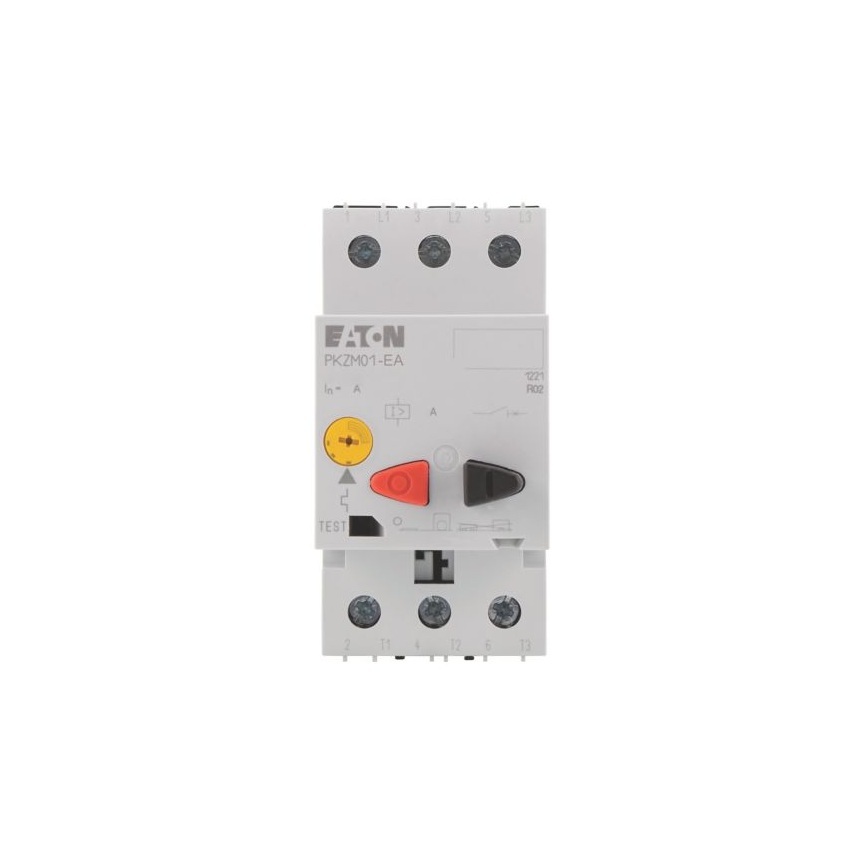

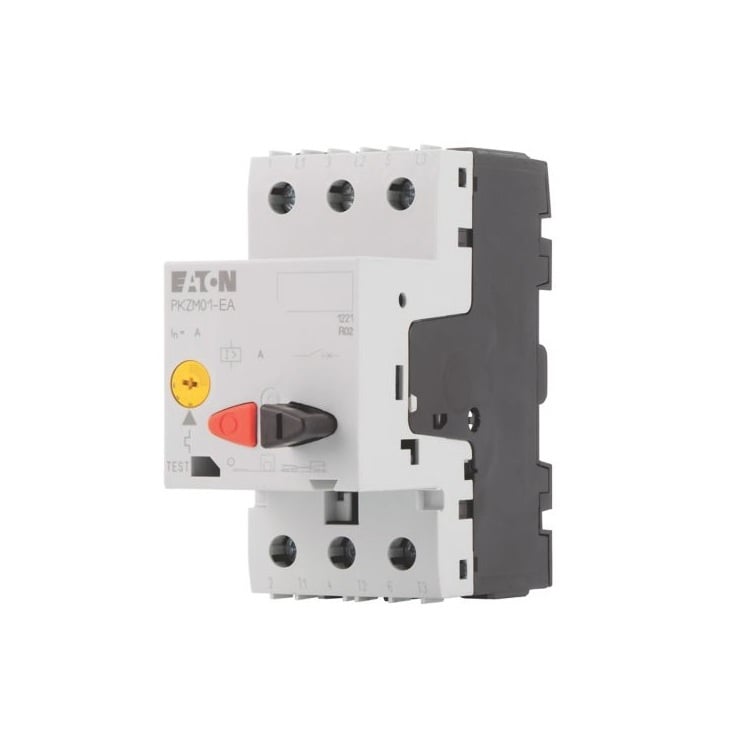

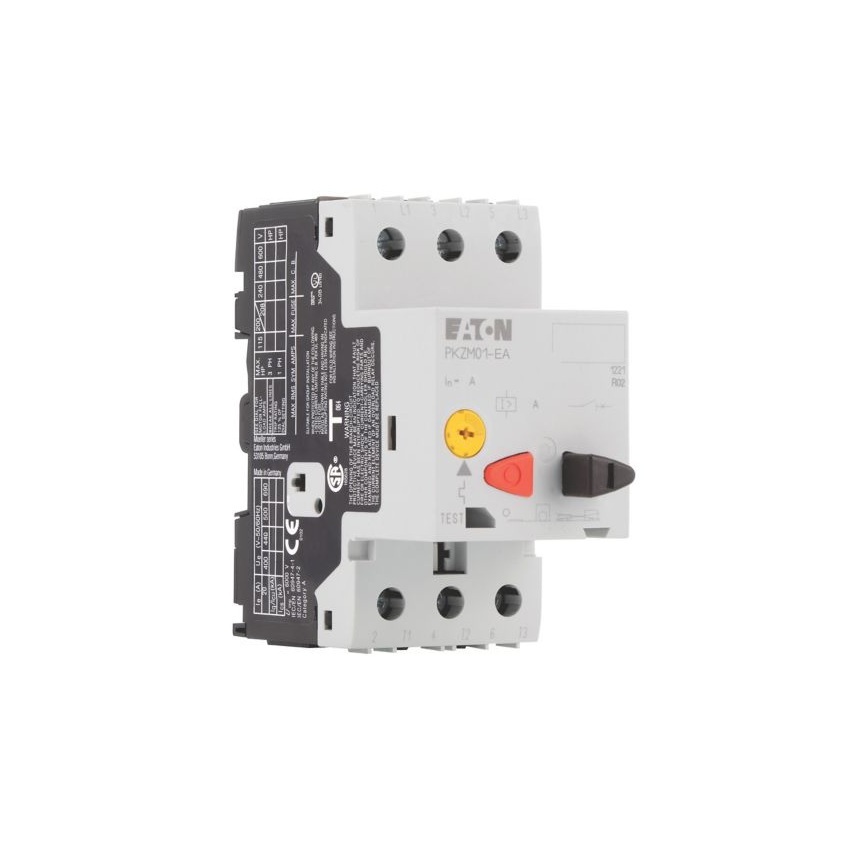

Intrerupator protectie motor Eaton 189892 3P 16-20A PKZM01-20

Întrerupătorul de protecție motor Eaton PKZM01-20 este un aparat tripolar destinat protejării motoarelor electrice împotriva suprasarcinilor, scurtcircuitelor și lipsei de fază. Cu un domeniu de reglaj între 16 A și 20 A, acest model este conceput pentru aplicații industriale și comerciale în care funcționarea sigură a motoarelor este esențială pentru continuitatea proceselor de producție.

De ce este important un întrerupător de protecție motor?

Motoarele electrice sunt expuse permanent la suprasarcini, blocarea rotorului sau defecte de alimentare care pot provoca deteriorarea înfășurărilor și oprirea instalațiilor. Întrerupătorul de protecție motor Eaton PKZM01-20 combină într-un singur echipament protecția termică și magnetică, oferind o soluție compactă pentru protecția și comanda manuală a motoarelor electrice.

Modelul dispune de trei poli, reglaj al protecției între 16 A și 20 A, borne cu șurub și montaj pe șină DIN conform IEC/EN 60715. Este prevăzut cu sensibilitate la lipsa fazei conform IEC/EN 60947-4-1 și poate proteja motoare cu puteri de până la 11 kW la 440 V AC. De asemenea, este compatibil cu motoare din clasa de eficiență IE3.

Acest întrerupător de protecție motor Eaton respectă standardele IEC/EN 60947 și IEC/EN 60947-4-1, fiind destinat aplicațiilor profesionale de comandă și protecție a motoarelor electrice.

Unde poate fi utilizat întrerupătorul de protecție motor Eaton PKZM01-20?

Produsul este recomandat pentru instalații industriale și comerciale unde sunt utilizate motoare electrice trifazate. Poate fi integrat în:

• tablouri de automatizare industrială;
• panouri de comandă pentru motoare electrice;
• stații de pompare;
• instalații HVAC;
• utilaje și echipamente industriale;
• sisteme de transport și acționări electrice.

Compatibilitatea cu contactoarele și accesoriile Eaton din sistemul xStart permite realizarea unor startere de motor compacte și ușor de întreținut.

Ce diferențiatori oferă seria Eaton PKZM01?

Seria PKZM01 este destinată protecției motoarelor electrice și include protecție la suprasarcină, declanșare magnetică la scurtcircuit și sensibilitate la lipsa fazei. Declanșatorul termic este de clasă 10A, iar aparatul poate fi montat direct pe șină DIN de 7,5 mm sau 15 mm. Documentația Eaton confirmă compatibilitatea cu motoarele de înaltă eficiență IE3 și utilizarea în sisteme moderne de automatizare.

Dimensiunile compacte de aproximativ 9,3 cm lungime, 9 cm înălțime și 4,5 cm lățime facilitează integrarea în tablourile electrice. Gradul de protecție IP20 îl recomandă pentru montaj în interiorul echipamentelor electrice protejate.

Ce avantaje oferă în utilizare?

• Protecție împotriva suprasarcinii și scurtcircuitului.
• Domeniu reglabil al curentului între 16 A și 20 A.
• Sensibilitate la lipsa fazei conform IEC/EN 60947-4-1.
• Compatibil cu motoare din clasa IE3.
• Montaj pe șină DIN.
• Conexiuni principale cu borne cu șurub.
• Grad de protecție IP20.
• Conform standardelor IEC/EN 60947 și IEC/EN 60947-4-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificat curentul nominal al motorului și încadrarea acestuia în domeniul de reglaj de 16–20 A. De asemenea, este recomandată verificarea puterii motorului, compatibilitatea cu contactorul utilizat și respectarea instrucțiunilor de montaj furnizate de Eaton.

Întrebări frecvente

Ce interval de reglaj al curentului oferă?

Întrerupătorul permite reglarea protecției între 16 A și 20 A.

Ce protejează acest aparat?

Protejează motoarele electrice împotriva suprasarcinii, scurtcircuitului și funcționării cu lipsă de fază.

Poate fi montat pe șină DIN?

Da. Modelul este proiectat pentru montaj pe șină DIN conform IEC/EN 60715.

Este compatibil cu motoarele IE3?

Da. Documentația oficială Eaton confirmă compatibilitatea cu motoarele electrice din clasa de eficiență IE3.

Informații suplimentare

Întrerupătorul de protecție motor Eaton PKZM01-20 completează gama xStart destinată protecției și controlului motoarelor electrice. Reglajul între 16 A și 20 A, protecția termomagnetică, sensibilitatea la lipsa fazei și compatibilitatea cu accesoriile Eaton permit realizarea unor sisteme de comandă fiabile și ușor de întreținut în aplicațiile industriale moderne.
