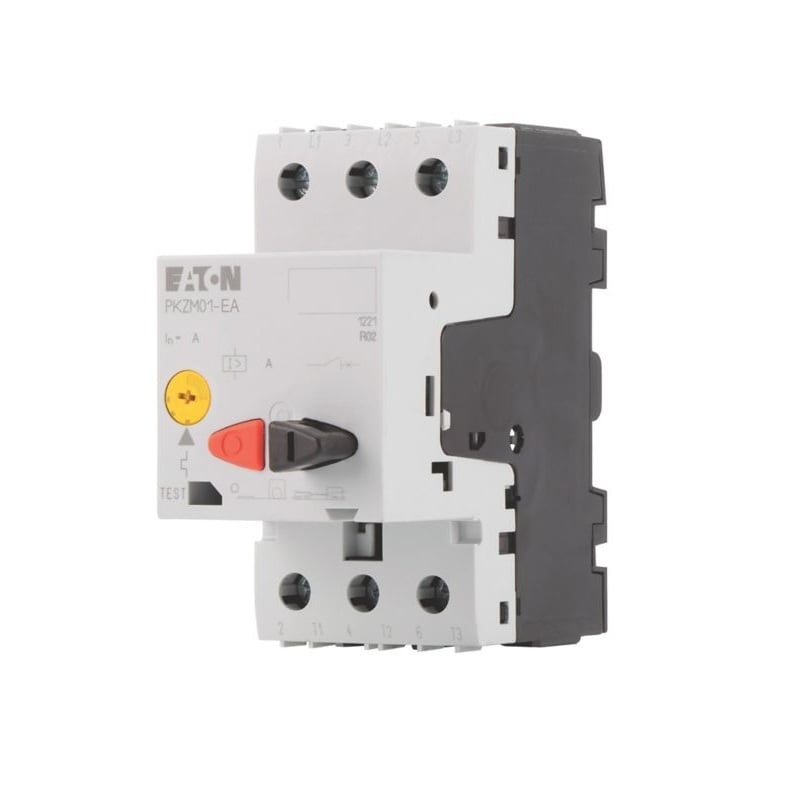

Intrerupator protectie motor Eaton 189890 3P 8-12A PKZM01-12

Întrerupătorul de protecție motor Eaton PKZM01-12 este destinat protecției și comenzii motoarelor electrice trifazate cu reglaj al curentului între 8 și 12 A. Cu trei poli, protecție la suprasarcină, scurtcircuit și lipsă de fază, comandă prin butoane și montaj pe șină DIN, acesta oferă o soluție fiabilă pentru tablouri electrice și aplicații industriale.

Ce este întrerupătorul de protecție motor Eaton PKZM01-12?

Eaton PKZM01-12 face parte din seria PKZM01 de întrerupătoare pentru protecția motoarelor și combină funcțiile de separator, protecție termică și protecție magnetică într-un singur echipament. Aparatul permite pornirea și oprirea manuală a motorului și întrerupe automat alimentarea în cazul suprasarcinilor, scurtcircuitelor sau funcționării în lipsă de fază.

Modelul dispune de trei poli, domeniu de reglaj între 8 și 12 A, tensiune nominală de utilizare până la 690 V, borne cu șurub și grad de protecție IP20. Respectă standardele IEC/EN 60947 și IEC/EN 60947-4-1, este compatibil cu motoarele din clasa de eficiență IE3 și poate fi montat direct pe șină DIN de 7,5 mm sau 15 mm.

Unde poate fi utilizat?

Întrerupătorul este recomandat pentru protecția motoarelor electrice utilizate în instalații industriale, sisteme HVAC, pompe, ventilatoare, compresoare, benzi transportoare, utilaje și tablouri de automatizare unde este necesară protecția individuală a fiecărui motor.

Poate controla motoare cu putere de până la 5,5 kW la 400 V în categoria AC-3 și până la 11 kW la 690 V, fiind potrivit pentru o gamă largă de aplicații industriale.

Ce diferențiatori oferă seria Eaton PKZM01?

Seria PKZM01 integrează protecția termică și magnetică într-un singur echipament și include protecție la lipsă de fază conform IEC/EN 60947-4-1. Comanda prin butoane facilitează exploatarea zilnică, iar compatibilitatea cu contactoarele Eaton permite realizarea unor demaroare complete pentru motoare.

Modelul PKZM01-12 este compatibil cu motoarele din clasa de eficiență IE3, utilizează borne cu șurub pentru conexiuni sigure și oferă declanșare în clasa 10A pentru protecția eficientă a motoarelor electrice.

Avantaje în exploatare

• Protecție la suprasarcină și scurtcircuit.
• Reglaj al curentului între 8 și 12 A.
• Protecție la lipsă de fază.
• Configurație cu 3 poli.
• Compatibil cu motoare IE3.
• Montaj rapid pe șină DIN.
• Conform standardului IEC/EN 60947-4-1.

Ce trebuie verificat înainte de instalare?

Înainte de instalare trebuie verificat dacă domeniul de reglaj 8–12 A corespunde curentului nominal al motorului, tensiunea instalației și compatibilitatea cu contactorul utilizat. Dimensiunile aparatului sunt de aproximativ 9,3 cm lungime, 9 cm înălțime și 4,5 cm lățime. Se recomandă respectarea instrucțiunilor Eaton privind coordonarea protecțiilor și montajul pe șină DIN.

Întrebări frecvente

Ce motoare poate proteja?

Este destinat motoarelor trifazate cu curent reglabil între 8 și 12 A.

Include protecție la lipsă de fază?

Da. Aparatul detectează funcționarea în lipsă de fază conform IEC/EN 60947-4-1 și protejează motorul împotriva deteriorării.

Unde se montează?

Se montează pe șină DIN standard de 7,5 mm sau 15 mm în tablouri electrice și panouri de automatizare.

Poate fi utilizat împreună cu contactoare Eaton?

Da. Seria PKZM01 este compatibilă cu contactoarele Eaton pentru realizarea demaroarelor complete de motor.

Întrerupătorul de protecție motor Eaton PKZM01-12 oferă protecție completă pentru motoarele electrice, reunind funcțiile de comandă și protecție într-un singur echipament. Reglajul între 8 și 12 A, protecția la lipsă de fază, montajul pe șină DIN și compatibilitatea cu sistemele Eaton îl recomandă pentru aplicații industriale și instalații moderne de automatizare.
