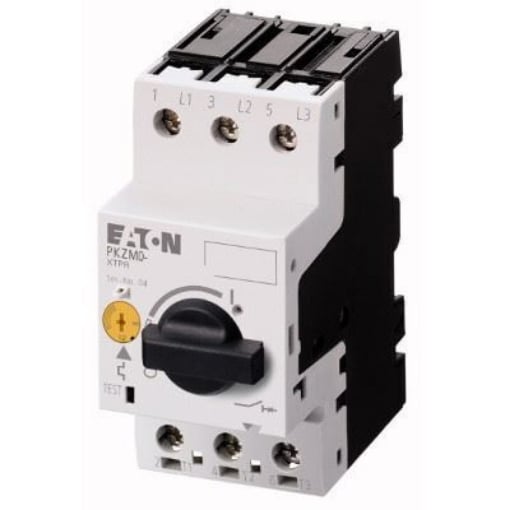

Intrerupator protectie motor Eaton 189901 4A PKZM0-4

Întrerupătorul de protecție motor Eaton PKZM0-4 este destinat protecției motoarelor electrice trifazate împotriva suprasarcinilor, scurtcircuitelor și funcționării în lipsa unei faze. Cu domeniu reglabil al curentului între 2,5 A și 4 A, construcție compactă și montaj pe șină DIN, acesta reprezintă o soluție utilizată în aplicații industriale și comerciale pentru pornirea și protejarea motoarelor de putere redusă.

Ce este întrerupătorul de protecție motor Eaton PKZM0-4?

Eaton PKZM0-4 este un întrerupător de protecție motor din seria PKZM0, proiectat pentru protecția completă a motoarelor electrice. Acesta combină într-un singur aparat protecția termică la suprasarcină și protecția magnetică la scurtcircuit, reducând numărul componentelor necesare într-un circuit de comandă.

Modelul dispune de trei poli și permite reglarea curentului între 2,5 A și 4 A, facilitând adaptarea protecției în funcție de caracteristicile motorului. Sensibilitatea la lipsa fazei contribuie la protejarea motoarelor trifazate împotriva funcționării în condiții care pot provoca supraîncălzirea înfășurărilor.

Seria Eaton PKZM0 este compatibilă cu contactoarele DIL și accesoriile dedicate Eaton, fiind utilizată frecvent în realizarea demaroarelor pentru motoare și a tablourilor electrice industriale.

Unde poate fi utilizat întrerupătorul de protecție motor Eaton PKZM0-4?

Produsul este recomandat pentru protecția motoarelor electrice din instalații industriale, sisteme de pompare, ventilatoare, compresoare, transportoare, utilaje și alte aplicații unde este necesară protecția la suprasarcină și scurtcircuit.

Dimensiunile compacte, de aproximativ 9,3 cm înălțime, 7,6 cm adâncime și 4,5 cm lățime, permit integrarea în tablouri electrice modulare. Montajul pe șină DIN conform IEC/EN 60715 simplifică instalarea și întreținerea echipamentului.

Ce diferențiatori oferă seria Eaton PKZM0?

Seria PKZM0 combină protecția termică și magnetică într-un singur aparat, reducând complexitatea instalației electrice. Funcția de protecție la lipsa fazei contribuie la prevenirea deteriorării motoarelor trifazate, iar reglajul curentului permite adaptarea protecției la caracteristicile motorului.

Bornele cu șurub asigură conexiuni electrice sigure, iar compatibilitatea cu contactoarele Eaton DIL și accesoriile dedicate facilitează realizarea demaroarelor compacte. Produsul respectă cerințele standardului IEC/EN 60947 și este compatibil cu motoarele din clasa de eficiență IE3.

Construcția robustă și gradul de protecție IP20 recomandă utilizarea în interiorul tablourilor electrice și al panourilor de comandă.

Ce avantaje oferă în exploatare?

• Protecție la suprasarcină și scurtcircuit.
• Domeniu reglabil al curentului între 2,5 A și 4 A.
• Sensibilitate la lipsa fazei.
• Configurație cu 3 poli.
• Montaj rapid pe șină DIN.
• Compatibil cu contactoarele Eaton DIL.
• Borne cu șurub pentru conectare sigură.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificat curentul nominal al motorului, domeniul de reglaj al protecției, tensiunea de alimentare, tipul aplicației, secțiunea conductoarelor și compatibilitatea cu contactorul sau celelalte echipamente din circuit. Reglarea curentului trebuie realizată conform valorii înscrise pe plăcuța motorului.

Întrebări frecvente

Ce protejează acest întrerupător?

Protejează motoarele electrice împotriva suprasarcinilor, scurtcircuitelor și funcționării în lipsa unei faze.

Care este domeniul de reglaj?

Curentul de protecție poate fi reglat între 2,5 A și 4 A.

Este compatibil cu contactoarele Eaton?

Da, seria PKZM0 este proiectată pentru utilizarea împreună cu contactoarele Eaton DIL și accesoriile dedicate.

Cum se montează?

Se montează pe șină DIN standard și utilizează borne cu șurub pentru conectarea conductoarelor.

Informații suplimentare

Întrerupătorul de protecție motor Eaton PKZM0-4 oferă protecție completă pentru motoarele trifazate cu curent reglabil între 2,5 A și 4 A. Sensibilitatea la lipsa fazei, compatibilitatea cu sistemele Eaton DIL, montajul pe șină DIN și conformitatea cu standardul IEC/EN 60947 îl recomandă pentru aplicații industriale și comerciale unde este necesară protecția fiabilă a motoarelor electrice.
