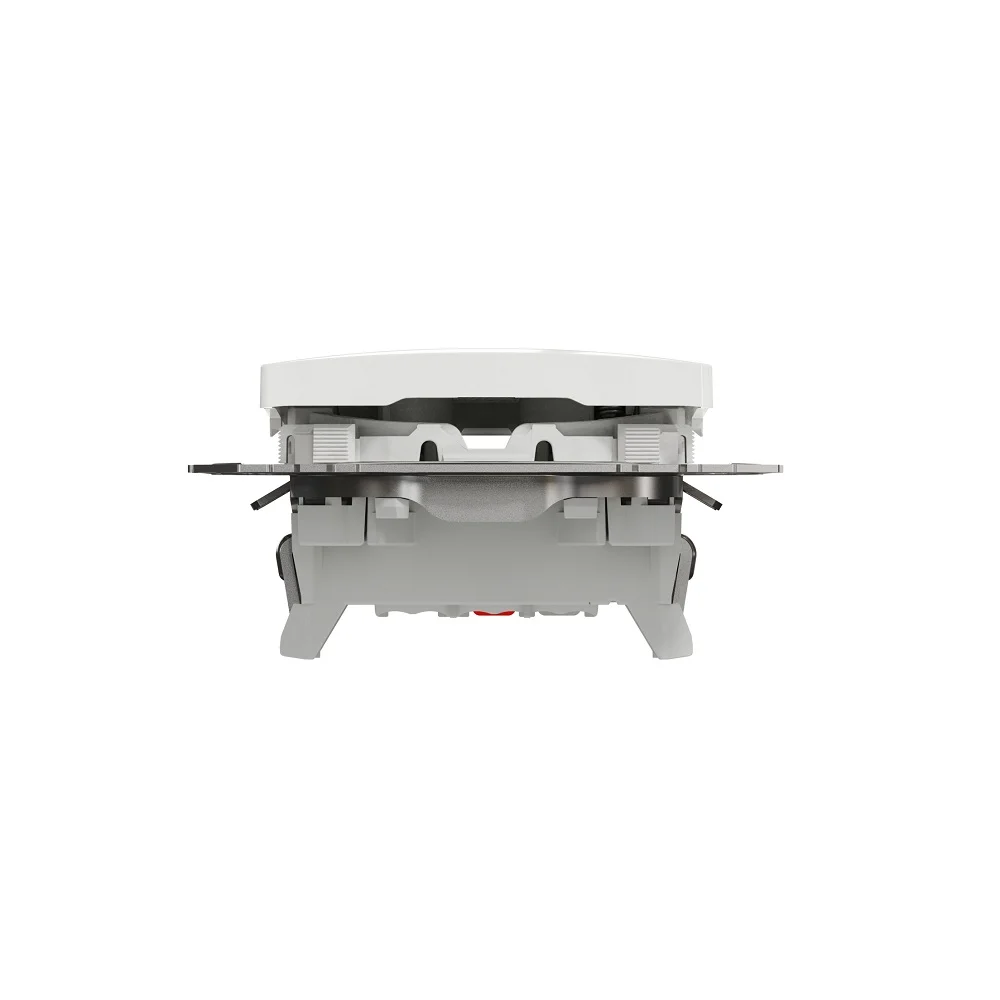

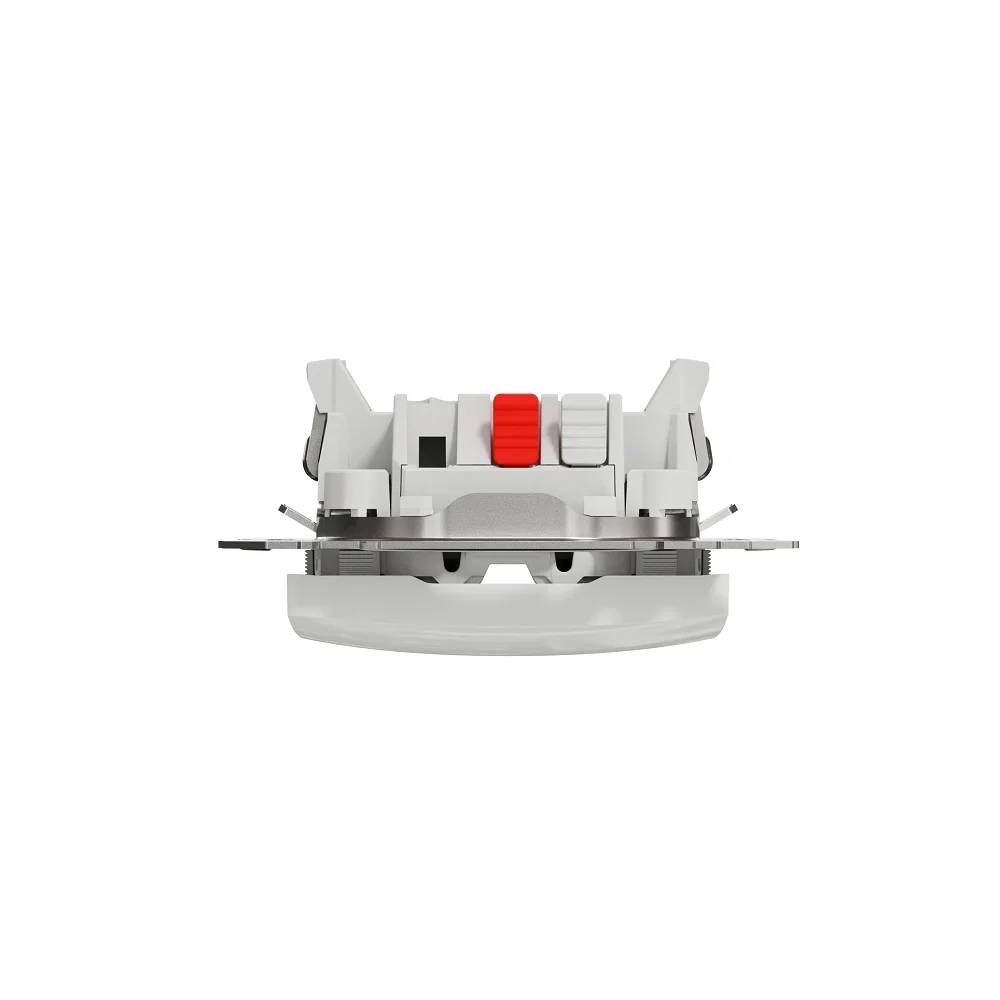

Întrerupătorul cu revenire SCHNEIDER Sedna Design SDD111111 este un mecanism de comandă care funcționează ca un buton de acționare unidirecțional. Spre deosebire de un întrerupător simplu care își păstrează poziția după acționare, mecanismul cu revenire este destinat comenzilor momentane și revine după eliberarea clapetei. Modelul are finisaj alb lucios, montaj încastrat, borne fără șurub, grad de protecție IP20 și dimensiuni de 73 x 73 x 37 mm.
Funcția cu revenire este principalul criteriu de selecție pentru SDD111111. Produsul nu trebuie confundat cu întrerupătorul simplu SDD111101 și nici cu variantele Sedna dedicate unor funcții specifice, precum întrerupătorul cu revenire pentru jaluzele sau cel prevăzut cu simbol de sonerie. Referința SDD111111 identifică varianta standard, albă, fără aceste funcții sau marcaje suplimentare.
Cum funcționează întrerupătorul cu revenire SCHNEIDER SDD111111?
Schneider descrie SDD111111 drept un mecanism care funcționează ca un buton de acționare unidirecțional. Caracteristica definitorie este revenirea: comanda este menținută numai pe durata acționării mecanismului, după care clapeta revine în poziția inițială.
Această funcționare îl diferențiază direct de un întrerupător clasic cu poziție menținută. În cazul unui întrerupător simplu, acționarea schimbă starea mecanismului, iar acesta rămâne în noua poziție. La SDD111111, acționarea este momentană.
Diferența contează atunci când se alege aparatajul pentru o funcție de comandă. Aspectul unui mecanism cu revenire poate fi apropiat de cel al unui întrerupător simplu Sedna, însă comportamentul după apăsare este diferit. De aceea, tipul mecanismului trebuie verificat înainte de alegere și nu dedus numai din forma clapetei sau din finisaj.
Întrerupător cu revenire sau întrerupător simplu?
Întrerupătorul cu revenire SCHNEIDER Sedna Design SDD111111 este potrivit atunci când circuitul de comandă necesită o acționare momentană. Întrerupătorul simplu este destinat unei funcții diferite, în care mecanismul păstrează starea selectată după acționare.
Această diferență este mai importantă decât asemănarea vizuală dintre cele două produse. În gama Sedna Design există mecanisme albe, lucioase, cu dimensiuni apropiate, dar cu funcții electrice diferite. Pentru SDD111111, reperul esențial este funcția „întrerupător cu revenire”.
Prin urmare, SDD111111 nu trebuie ales automat ca înlocuitor pentru un întrerupător simplu doar pentru că aparține aceleiași game. Trebuie verificat dacă sistemul în care urmează să fie utilizat necesită efectiv o comandă momentană.
Ce caracteristici are modelul SDD111111?
Fișa tehnică Schneider identifică produsul ca întrerupător cu revenire din gama Sedna, destinat domeniului de utilizare „control”. Forma de livrare este mecanism cu suport de fixare, iar culoarea este albă.
Suprafața are finisaj lucios, iar produsul este destinat montajului încastrat. Conexiunile sunt realizate prin borne fără șurub. Pentru această variantă, producătorul declară o gamă de puteri de 2300 W.
Schneider specifică o secțiune de cablu de 2.5 mm² pentru conductor rigid și o lungime de dezizolare de 13 mm. Aceste valori descriu caracteristicile tehnice ale mecanismului și nu trebuie interpretate ca instrucțiuni complete de instalare sau cablare.
Finisaj alb lucios din gama Sedna Design

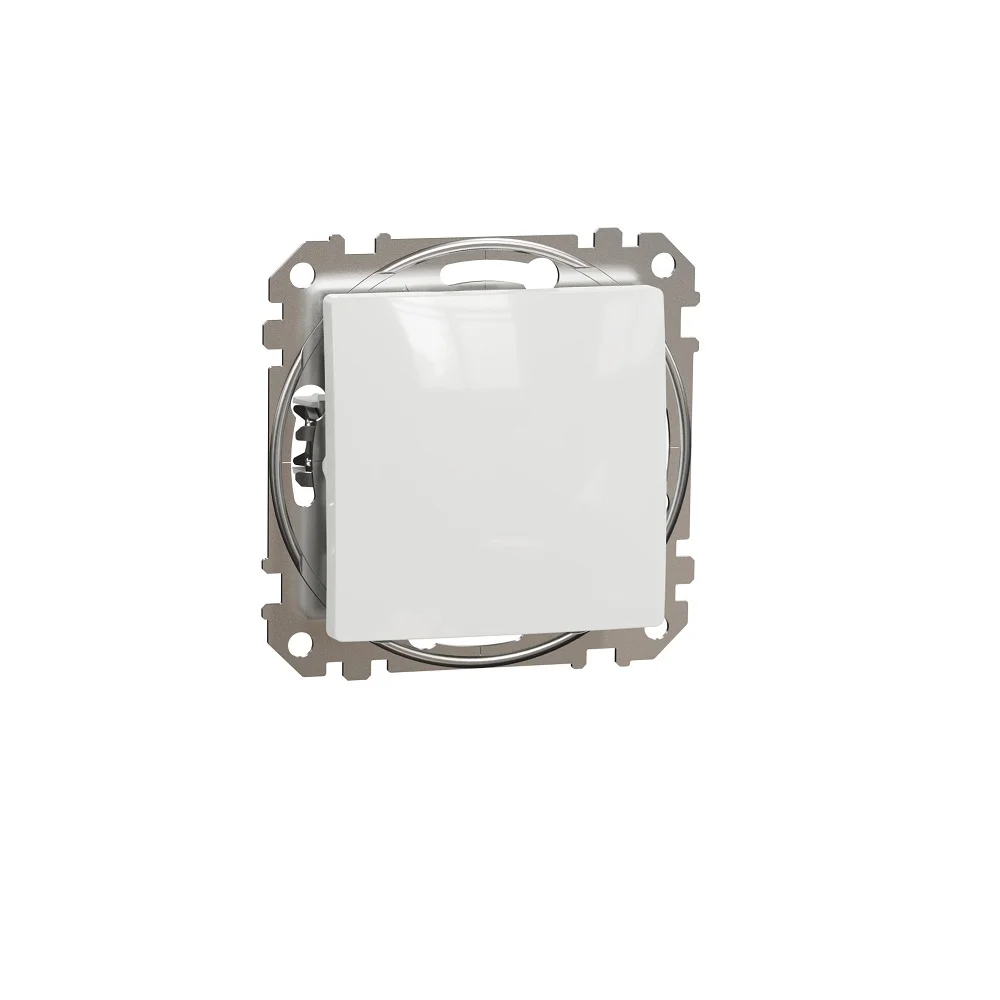

Întrerupătorul cu revenire SCHNEIDER Sedna Design SDD111111 are finisaj alb lucios și păstrează aspectul specific familiei Sedna Design. Alegerea lui într-o configurație care folosește aceeași gamă permite menținerea unei linii vizuale comune între mecanisme cu funcții diferite.
Aspectul nu trebuie însă folosit pentru stabilirea compatibilității funcționale. În gama Sedna există întrerupătoare simple, duble, cap scară, cruce și mai multe tipuri de mecanisme cu revenire. Unele dintre acestea pot avea același finisaj alb, dar sunt produse distincte.
Pentru identificarea variantei corecte trebuie urmărite atât funcția, cât și codul producătorului. În cazul de față, combinația relevantă este întrerupător cu revenire + SCHNEIDER Sedna Design + alb + SDD111111.
Montaj încastrat și borne fără șurub

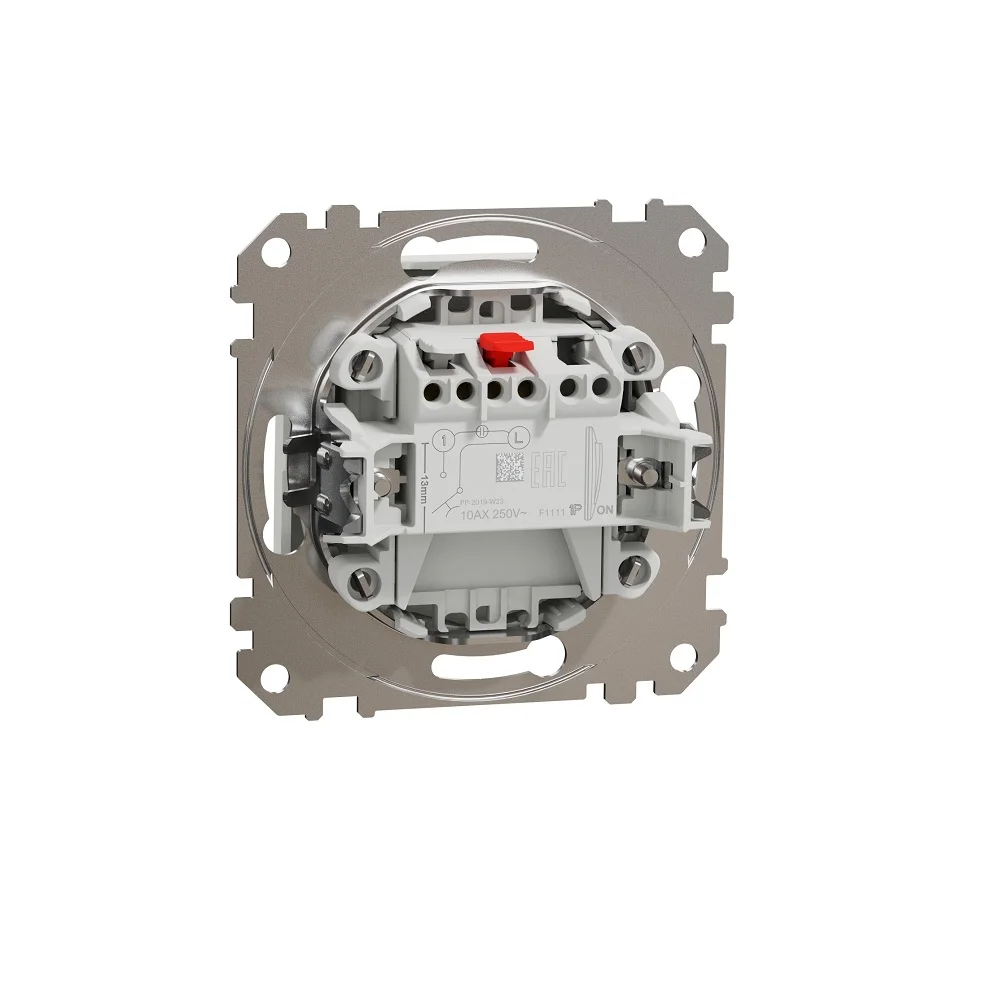

Modelul SDD111111 este destinat montajului încastrat și este furnizat ca mecanism cu suport de fixare. Fișa tehnică indică fixarea prin gheare sau șuruburi, iar conexiunea electrică este realizată prin borne fără șurub.
Aceste caracteristici sunt utile atunci când produsul este comparat cu mecanisme care folosesc alte soluții constructive. Forma de livrare trebuie, de asemenea, verificată atunci când se stabilesc toate componentele necesare unei configurații Sedna Design.
Montajul și conectarea electrică trebuie realizate în conformitate cu documentația tehnică Schneider și cu cerințele instalației. Caracteristicile prezentate aici identifică produsul și ajută la selecție, fără a înlocui instrucțiunile de instalare ale producătorului.
Dimensiuni și grad de protecție IP20

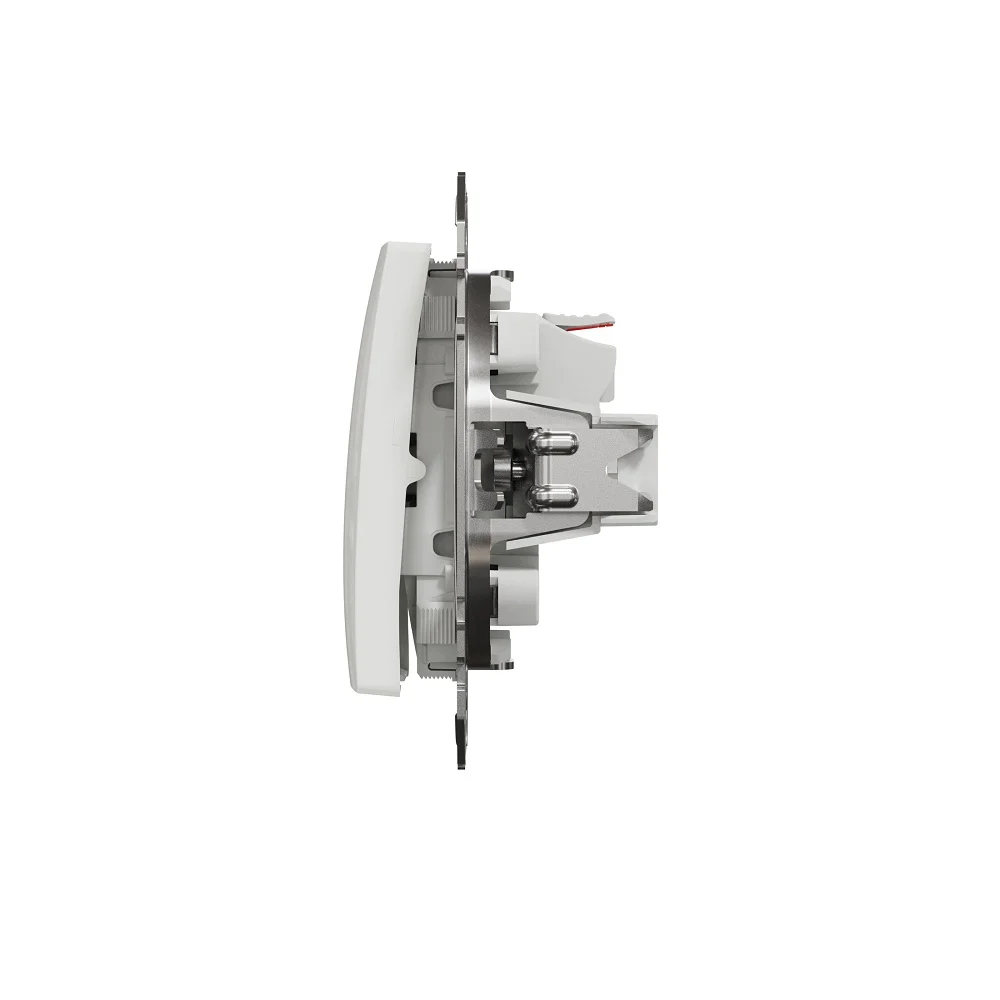

Întrerupătorul cu revenire SCHNEIDER Sedna Design SDD111111 are 73 mm înălțime, 73 mm lățime și 37 mm adâncime. Adâncimea părții vizibile este de 24 mm, iar greutatea netă declarată în fișa tehnică este de 0.058 kg.
Gradul de protecție este IP20. Produsul are marcaj de conformitate CE, iar standardul menționat în fișa tehnică este SR EN 60669-1.
IP20 trebuie interpretat ca o clasificare tehnică a produsului, nu ca o promisiune că mecanismul poate fi utilizat indiferent de condițiile de mediu. Dacă proiectul necesită alt grad de protecție, acesta trebuie verificat separat la produsul ales.
SDD111111 sau o altă variantă cu revenire Sedna?
În gama Sedna există mai multe produse care folosesc mecanisme cu revenire, dar acestea nu trebuie tratate automat ca fiind echivalente. SDD111111 este varianta standard de întrerupător cu revenire analizată aici.
De exemplu, SDD111114 este identificat de Schneider drept întrerupător cu revenire pentru jaluzele, deci are o destinație funcțională distinctă. Există și SDD111122, un întrerupător cu revenire acționat prin cordon, precum și variante cu simbol de sonerie sau indicator luminos.
Aceste diferențe sunt importante deoarece termenul general „întrerupător cu revenire” descrie principiul de acționare, dar nu identifică automat toate celelalte caracteristici ale produsului. Pentru varianta de pe această pagină, referința exactă este SDD111111.
Cum identifici exact SCHNEIDER Sedna SDD111111?
Pentru evitarea confuziei cu alte mecanisme Sedna, produsul poate fi identificat prin combinația întrerupător cu revenire, SCHNEIDER Sedna Design, alb lucios, SDD111111. PDP-ul ETBM confirmă suplimentar EAN 3606481478160 și SKU SD01202.
Codul producătorului este un reper important atunci când se compară variante foarte apropiate vizual. Sufixele sau codurile diferite din familia Sedna pot indica o altă culoare, o altă modalitate de acționare, un indicator luminos sau o funcție specializată.
Erori frecvente
Confundarea întrerupătorului cu revenire cu unul simplu
SDD111111 este un mecanism cu revenire și funcționează ca un buton de acționare unidirecțional. Un întrerupător simplu are o funcționare diferită, cu poziție menținută. Cele două produse nu trebuie selectate doar după asemănarea vizuală.
Presupunerea că SDD111111 este varianta pentru jaluzele
Nu toate mecanismele cu revenire Sedna au aceeași funcție. Schneider identifică separat SDD111114 drept întrerupător cu revenire pentru jaluzele. Produsul de pe această pagină este SDD111111.
Presupunerea că modelul are simbol de sonerie
În gama Sedna există variante dedicate care includ simbol de sonerie. SDD111111 este referința standard analizată aici și nu trebuie confundată cu acele variante doar pentru că toate folosesc principiul de revenire.
Interpretarea greșită a funcției de revenire
Revenirea nu înseamnă că mecanismul alternează și apoi păstrează o stare nouă. Caracteristica relevantă este acționarea momentană: mecanismul revine după eliberarea comenzii.
Întrebări frecvente
Cum funcționează întrerupătorul cu revenire SCHNEIDER SDD111111?
Schneider descrie SDD111111 ca un buton de acționare unidirecțional. Este un mecanism pentru comandă momentană, care revine după acționare, spre deosebire de un întrerupător simplu cu poziție menținută.
SDD111111 este un întrerupător pentru jaluzele?
Nu. SDD111111 este întrerupătorul cu revenire standard din această pagină. Schneider are o referință distinctă, SDD111114, pentru întrerupătorul cu revenire destinat jaluzelelor.
Ce putere este declarată pentru SDD111111?
Fișa tehnică Schneider pentru SDD111111 indică o gamă de puteri de 2300 W. Caracteristica trebuie interpretată împreună cu documentația tehnică și cerințele circuitului în care este utilizat mecanismul.
Ce dimensiuni are întrerupătorul cu revenire SDD111111?
Modelul SCHNEIDER Sedna Design SDD111111 are dimensiuni de 73 x 73 x 37 mm. Adâncimea părții vizibile este de 24 mm.
SDD111111 are borne fără șurub?
Da. Fișa tehnică Schneider specifică borne fără șurub. Produsul este destinat montajului încastrat și este furnizat ca mecanism cu suport de fixare.
