Întrerupătorul simplu SCHNEIDER Noua Unica NU310118 este un mecanism de 1 modul și 10 A la 250 V, cu o singură clapetă, destinat comenzii unui circuit dintr-un singur punct. Varianta analizată este albă, cu finisaj lucios, iar ETBM declară grad de protecție IP40 și rezistență mecanică IK04. Formatul de 1 modul permite integrarea mecanismului într-o configurație Noua Unica dimensionată corespunzător. Pentru identificarea fără ambiguitate, trebuie urmărite împreună funcția simplă, formatul de 1 modul și referința SCHNEIDER NU310118.
Caracteristica esențială este funcția de întrerupător simplu. Aceasta îl diferențiază de întrerupătoarele cap scară, cruce sau cu revenire disponibile în aceeași familie. Alegerea nu trebuie făcută doar după aspect, deoarece mecanisme Noua Unica apropiate vizual pot îndeplini funcții electrice diferite.

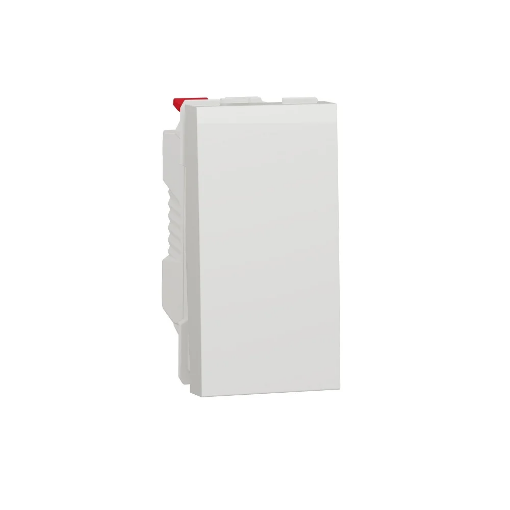

Întrerupător simplu SCHNEIDER Noua Unica NU310118
Schneider identifică oficial NU310118 drept întrerupător simplu de 10 A, 1 modul, alb. Produsul are o singură clapetă și face parte din gama modulară Noua Unica.
Funcția simplă este potrivită atunci când circuitul trebuie comandat dintr-un singur punct. Această caracteristică este cea care trebuie verificată prima atunci când NU310118 este comparat cu alte întrerupătoare din gamă.
Întrerupătorul reprezintă mecanismul funcțional al configurației. Schneider indică asocierea acestuia cu un cadru de fixare și un cadru de acoperire potrivit. Prin urmare, mecanismul nu trebuie confundat cu un ansamblu complet care include automat toate elementele vizibile și de susținere.
Ce înseamnă funcția de întrerupător simplu?
Un întrerupător simplu este utilizat pentru comanda unui circuit dintr-un singur punct. Acesta este criteriul practic care îl separă de un întrerupător cap scară.
Dacă este necesară comandarea aceluiași circuit din două puncte, trebuie analizată o configurație cu mecanisme corespunzătoare acestei funcții, nu presupus că NU310118 poate îndeplini automat același rol.
Această diferență este importantă deoarece Schneider are în aceeași familie atât varianta simplă NU310118, cât și variante cap scară. Aspectul și formatul modular pot fi apropiate, dar funcția de comutare este diferită.
NU310118 sau un întrerupător cap scară?
NU310118 trebuie ales atunci când este necesară funcția simplă. Pentru funcția cap scară, Schneider are referințe distincte în gama Noua Unica, inclusiv variante de 1 modul.
Prin urmare, formularea „întrerupător SCHNEIDER Noua Unica” nu este suficientă pentru alegerea mecanismului. Trebuie verificat și tipul de comandă. Codul NU310118 confirmă că produsul de pe acest PDP este varianta simplă.
Această verificare reduce riscul de a alege după culoare, numărul de module sau amperaj un mecanism care arată similar, dar are altă funcție.
Format modular de 1 modul
Întrerupătorul SCHNEIDER NU310118 ocupă 1 modul în sistemul Noua Unica. Formatul modular este relevant atunci când se stabilește structura completă a unei configurații și spațiul necesar pentru fiecare mecanism.
„1 modul” nu descrie numărul de posturi al ramei și nici numărul de puncte din care poate fi comandat circuitul. Este dimensiunea modulară a mecanismului în sistemul Noua Unica.
Această diferență devine importantă atunci când într-un ansamblu sunt combinate mai multe funcții. Mecanismele ocupă un anumit număr de module, iar rama și suportul trebuie selectate pentru configurația rezultată.
10 A la 250 V
Pentru NU310118, ETBM indică un curent nominal de 10 A și o tensiune de 250 V. Aceste valori reprezintă caracteristici nominale ale întrerupătorului și ajută la identificarea exactă a variantei.
Valoarea de 10 A nu trebuie însă transformată într-o recomandare generică pentru orice consumator sau orice tip de circuit. Condițiile concrete ale instalației, sarcina comandată și protecțiile circuitului trebuie evaluate separat conform cerințelor proiectului și documentației aplicabile.
În descrierea comercială, 10 A este util în primul rând pentru diferențierea și verificarea produsului corect.
O singură clapetă pentru funcția simplă
Pagina oficială Schneider confirmă pentru NU310118 configurația cu o singură clapetă. Această caracteristică este coerentă cu funcția simplă a produsului și cu formatul compact de 1 modul.
Numărul de clapete trebuie separat conceptual de numărul de module. În cazul acestei referințe există o clapetă și un modul, dar cele două informații descriu caracteristici diferite.
În gama Noua Unica există și mecanisme cu alte configurații de clapete. Din acest motiv, codul produsului rămâne un reper mai sigur decât alegerea exclusiv după aspectul frontal.
Alb lucios pentru configurațiile Noua Unica
NU310118 este varianta albă cu finisaj lucios. Schneider oferă aceeași familie de mecanisme și în alte variante cromatice, astfel că referința exactă trebuie verificată dacă aspectul mecanismului trebuie coordonat cu rama și celelalte elemente vizibile.
Finisajul alb nu este însă criteriul principal de selecție. Două mecanisme albe Noua Unica pot avea funcții electrice diferite. În cazul acestui produs, funcția simplă și codul NU310118 au prioritate în identificare.
Dimensiuni compacte pentru formatul de 1 modul
ETBM declară pentru NU310118 dimensiuni de aproximativ 45 mm înălțime, 22 mm lățime și 35 mm lungime. Valorile sunt coerente cu formatul îngust de 1 modul al mecanismului.
Dimensiunile sunt utile ca reper fizic, dar nu trebuie utilizate singure pentru stabilirea compatibilității. Alte mecanisme din sistem pot avea dimensiuni apropiate, dar funcții de comutare diferite.
Pentru selecția corectă trebuie verificată configurația completă: tipul mecanismului, numărul de module, sistemul Noua Unica și referința producătorului.
IP40 și IK04
ETBM declară pentru întrerupătorul NU310118 grad de protecție IP40 și rezistență mecanică IK04. Pagina actuală Schneider descrie produsul prin gradul IP4X, în concordanță cu prima cifră 4 din valoarea IP40 prezentată pe PDP.
IP40 și IK04 nu descriu aceeași proprietate. Clasificarea IP și clasificarea IK trebuie păstrate separat și nu trebuie transformate în promisiuni generale precum „protecție totală”, „rezistență la orice șoc” sau „potrivit pentru orice mediu”.
În special, IP40 nu trebuie prezentat drept protecție împotriva umezelii. A doua cifră este 0, iar descrierea actuală a PDP-ului, care asociază IP40 cu „protecție sporită împotriva prafului și a umezelii”, trebuie corectată.
Integrarea în sistemul Noua Unica
Schneider prezintă NU310118 ca mecanism care trebuie combinat cu un cadru de fixare și un cadru de acoperire potrivit. Această structură modulară permite construirea configurației în funcție de numărul și tipul mecanismelor necesare.
Faptul că produsul aparține gamei Noua Unica nu înseamnă că orice ramă din gamă este automat potrivită pentru orice combinație. Numărul total de module și structura configurației trebuie verificate înaintea alegerii componentelor complementare.
Pentru NU310118, punctul de pornire este simplu: mecanismul ocupă un modul și are funcție de întrerupător simplu.
Când este potrivit NU310118?
NU310118 este varianta de verificat atunci când configurația necesită un întrerupător simplu SCHNEIDER Noua Unica de 1 modul, pentru comanda circuitului dintr-un singur punct, în varianta albă.
Dacă este necesară comandarea din două puncte, o funcție cu revenire sau o altă logică de comandă, trebuie aleasă referința corespunzătoare acelei funcții. Nu este recomandată înlocuirea între tipuri doar pentru că mecanismele au aceeași culoare și dimensiuni apropiate.
Această verificare a funcției înaintea aspectului este una dintre cele mai utile metode de evitare a unei selecții greșite în gama modulară.
Cum identifici exact SCHNEIDER NU310118?
Identificarea relevantă este întrerupător simplu + SCHNEIDER + Noua Unica + 1 modul + 10 A + alb + NU310118. Pagina oficială Schneider confirmă funcția simplă, formatul de 1 modul, culoarea albă și o singură clapetă.
PDP-ul ETBM confirmă suplimentar SKU SD01221 și EAN 3606489454647, precum și valorile de 250 V, IP40 și IK04. Dintre toate aceste elemente, referința NU310118 este cea mai sigură metodă de diferențiere față de mecanisme Noua Unica apropiate ca aspect.
Erori frecvente
Confundarea întrerupătorului simplu cu unul cap scară
NU310118 are funcție simplă și este destinat comenzii unui circuit dintr-un singur punct. Pentru funcția cap scară există referințe distincte în gama Noua Unica.
Alegerea mecanismului doar după culoare și format
Mai multe mecanisme Noua Unica pot fi albe și pot ocupa 1 modul. Funcția de comutare și codul produsului trebuie verificate înaintea selecției.
Interpretarea IP40 ca protecție împotriva umezelii
IP40 nu trebuie descris astfel. A doua cifră a codului este 0, deci actuala formulare de pe PDP privind protecția împotriva umezelii trebuie eliminată.
Confundarea unui modul cu funcția întrerupătorului
„1 modul” descrie formatul mecanismului în sistemul Noua Unica. Nu indică numărul punctelor de comandă și nici tipul circuitului.
Presupunerea că mecanismul include întregul ansamblu vizibil
Schneider indică asocierea întrerupătorului cu un cadru de fixare și un cadru de acoperire potrivit. Aceste componente trebuie selectate pentru configurația realizată.
Întrebări frecvente
Ce tip de întrerupător este SCHNEIDER NU310118?
NU310118 este un întrerupător simplu Noua Unica de 1 modul, 10 A, cu o singură clapetă.
Poate NU310118 comanda același circuit din două puncte?
NU310118 este varianta cu funcție simplă, destinată comenzii dintr-un singur punct. Pentru o configurație cu comandă din două puncte trebuie verificată o referință cu funcție cap scară.
Câte module ocupă NU310118?
Mecanismul ocupă 1 modul în sistemul modular Noua Unica.
Ce înseamnă IP40 la acest întrerupător?
ETBM declară IP40 pentru NU310118, iar Schneider indică IP4X. Valoarea IP40 nu trebuie interpretată drept protecție împotriva umezelii.
Rama decorativă este inclusă în mecanism?
Schneider indică asocierea mecanismului cu un cadru de fixare și un cadru de acoperire potrivit, astfel că aceste elemente trebuie tratate separat în configurația Noua Unica.
