Intrerupator USOL Eaton 109696 4P 400A 50KA NZMN3-4-A400

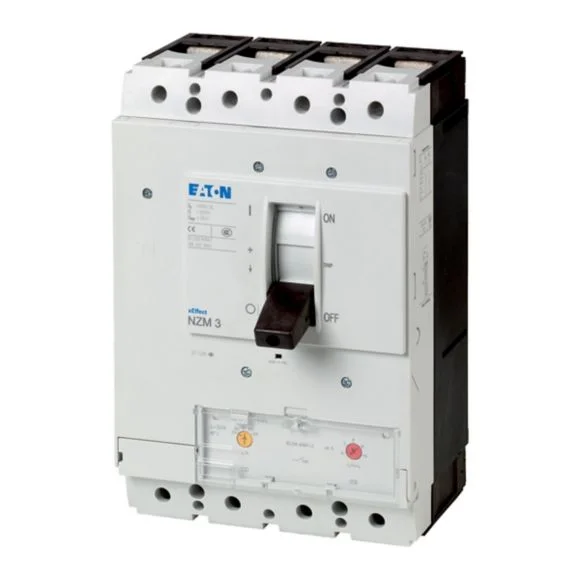

Intrerupator USOL 400A Eaton NZMN3-4-A400 109696 este un întrerupător automat cu carcasă turnată MCCB, 4 poli și declanșator termomagnetic, din seria NZM. Modelul are curent nominal de 400 A și capacitate de rupere Ics de 50 kA la 400/415 V AC, fiind conceput pentru protecția circuitelor de distribuție împotriva suprasarcinilor și scurtcircuitelor.

4 poli și declanșator termomagnetic reglabil

Eaton NZMN3-4-A400 este un aparat tetrapolar 4P, cu patru poli integrați într-un singur întrerupător. Configurația trebuie aleasă conform schemei instalației, deoarece un model 4P nu este echivalent cu variantele 3P sau cu alte configurații de poli chiar dacă au același curent nominal.

Protecția este realizată printr-un declanșator termomagnetic. Reglajul de suprasarcină Ir poate fi setat între 320 A și 400 A, ceea ce permite adaptarea protecției în limitele prevăzute pentru acest model, în funcție de dimensionarea circuitului și de cerințele proiectului.

Capacitate de rupere de 50 kA la 400/415 V AC

Un criteriu decisiv pentru acest intrerupator USOL 400A este capacitatea nominală de rupere Ics. La 400/415 V AC, valoarea declarată este de 50 kA, conform IEC/EN 60947, ceea ce trebuie comparat cu nivelul de scurtcircuit calculat în punctul de instalare.

Capacitatea de rupere diferă în funcție de tensiunea circuitului: Ics este 85 kA la 230 V AC, 50 kA la 400/415 V AC, 35 kA la 440 V AC, 13 kA la 525 V AC și 5 kA la 690 V AC. Prin urmare, valoarea de 50 kA din denumirea comercială trebuie interpretată în contextul tensiunii de 400/415 V AC.

Reglaje pentru suprasarcină și scurtcircuit

Reglajul termic Ir este cuprins între 320 și 400 A. Declanșarea instantanee pentru scurtcircuit poate fi reglată între 2400 A și 4000 A, astfel încât selecția și reglarea aparatului trebuie realizate în raport cu caracteristicile circuitului și cu coordonarea celorlalte protecții din tablou.

Curentul nominal de 400 A nu înseamnă că aparatul trebuie utilizat automat cu reglajul maxim. Valoarea Ir se stabilește în funcție de conductor, sarcină și proiect, iar setarea incorectă poate afecta protecția la suprasarcină.

Montaj fix pentru tablouri electrice

NZMN3-4-A400 este construit pentru montaj fix în tablouri electrice. Conexiunea standard a circuitului principal este cu șurub, iar alimentarea poate fi realizată din direcția cerută de configurația instalației.

Aparatul are 185 mm lățime, 275 mm înălțime și 166 mm adâncime. Dimensiunile trebuie verificate înainte de integrarea într-un tablou, mai ales atunci când spațiul disponibil este limitat sau sunt instalate în apropiere bare, conductoare și alte aparate de protecție.

Ce verifici înainte de alegere

Alegerea unui intrerupator USOL 400A trebuie făcută după mai mulți parametri, nu numai după amperaj. Pentru Eaton NZMN3-4-A400, criteriile principale sunt configurația 4P, capacitatea de rupere la tensiunea instalației, intervalul de reglaj termic și condițiile de montaj.

• Tip aparat: întrerupător automat cu carcasă turnată MCCB.
• Serie: Eaton NZM, cadru NZM3.
• Număr poli: 4P.
• Curent nominal: 400 A.
• Reglaj suprasarcină Ir: 320-400 A.
• Declanșare instantanee: 2400-4000 A.
• Capacitate de rupere Ics: 50 kA la 400/415 V AC.
• Montaj: fix.

Pentru compararea cu alte valori de curent și configurații poate fi consultată gama de întrerupătoare automate USOL. Alte aparate ale aceluiași producător sunt disponibile în selecția Eaton.

Grad de protecție și condiții de instalare

Gradul de protecție de bază al aparatului în zona comenzilor este IP20. Protecția finală a instalației depinde însă de modul în care întrerupătorul este integrat în tabloul electric și de carcasa ansamblului, astfel încât gradul IP al aparatului nu trebuie confundat cu gradul IP al tabloului complet.

Temperatura ambiantă de funcționare declarată este între -25 °C și +70 °C. La proiectarea ansamblului trebuie luată în calcul și disiparea termică, deoarece verificarea temperaturii în interiorul tabloului este responsabilitatea proiectării ansamblului de distribuție.

Erori frecvente

Alegerea doar pentru că aparatul are 400 A. Un MCCB de 400 A poate avea alt număr de poli, altă capacitate de rupere sau alte reglaje. Dacă acești parametri nu corespund instalației, aparatul nu este un înlocuitor echivalent.

Interpretarea celor 50 kA fără tensiunea asociată. Pentru NZMN3-4-A400, Ics de 50 kA este specificată la 400/415 V AC. Capacitatea de rupere se modifică la alte tensiuni, de aceea trebuie verificată valoarea corespunzătoare rețelei.

Setarea automată a protecției la 400 A. Reglajul Ir poate fi stabilit între 320 și 400 A. Valoarea corectă depinde de circuit și de dimensionarea conductorului, nu doar de curentul maxim inscripționat pe aparat.

Confundarea unui model 4P cu unul 3P. Eaton NZMN3-4-A400 are patru poli. Dacă schema instalației solicită altă configurație, alegerea trebuie făcută după numărul de poli necesar, nu numai după seria NZM și amperaj.

Întrebări frecvente

Ce este Eaton NZMN3-4-A400 109696?

Eaton NZMN3-4-A400 109696 este un întrerupător automat cu carcasă turnată MCCB, cu patru poli, curent nominal de 400 A și declanșator termomagnetic. Face parte din seria NZM și permite reglarea protecției la suprasarcină între 320 A și 400 A.

Ce capacitate de rupere are întrerupătorul Eaton 109696?

Eaton 109696 are capacitate de rupere Ics de 50 kA la 400/415 V AC. Capacitatea este dependentă de tensiune: aparatul are alte valori Ics la 230 V, 440 V, 525 V și 690 V, de aceea verificarea trebuie făcută pentru tensiunea reală a instalației.

Se poate regla curentul de protecție la suprasarcină?

Eaton NZMN3-4-A400 permite reglarea curentului de suprasarcină Ir între 320 A și 400 A. Reglajul trebuie stabilit în funcție de dimensionarea circuitului și a conductoarelor, pentru ca protecția să corespundă condițiilor efective ale instalației.

Este modelul NZMN3-4-A400 cu montaj fix?

Eaton NZMN3-4-A400 este un aparat cu montaj fix, destinat integrării în tablouri electrice. La alegere trebuie verificate dimensiunile aparatului, spațiul disponibil pentru conexiuni și configurația ansamblului în care urmează să fie instalat.
