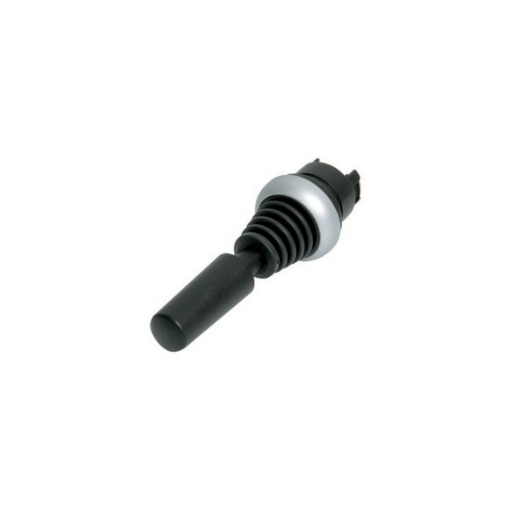

Joystick Eaton 279415 4 pozitii cu retinere IP66 M22-WRJ4

Joystickul Eaton M22-WRJ4 este un element de comandă cu 4 direcții și reținere, conceput pentru montaj frontal în panouri industriale. În automatizările moderne, o singură manetă permite gruparea comenzilor și organizarea mai clară a interfeței operatorului.

Cum simplifică joystickul Eaton controlul unui utilaj?

Joystickul Eaton M22-WRJ4 face parte din gama RMQ Titan și este utilizat pentru transmiterea comenzilor manuale în patru direcții distincte. Fiecare direcție are propriul punct de acționare, ceea ce permite configurarea mai multor funcții de comandă într-un singur element frontal.

Funcția cu reținere menține maneta în poziția selectată după acționare. Operatorul nu trebuie să exercite presiune continuă pentru păstrarea comenzii, iar poziția rămâne activă până la deplasarea manetei într-o altă direcție. Această funcționare trebuie corelată cu logica instalației și cu comportamentul dorit al utilajului.

Modelul este un element singular, fără contacte electrice integrate. Pentru realizarea circuitelor de comandă trebuie selectate separat elementele de contact și accesoriile compatibile cu sistemul Eaton RMQ Titan.

În ce aplicații poate fi utilizat joystickul cu 4 poziții?

Produsul este destinat panourilor de comandă, pupitrelor de operare și ușilor tablourilor electrice utilizate în automatizări și controlul proceselor. Cele patru direcții pot fi asociate unor funcții precum deplasarea, poziționarea sau selectarea unor stări, în funcție de proiectarea circuitului.

Joystickul nu stabilește singur funcțiile utilajului. Fiecare comandă este determinată de contactele montate, cablarea realizată și programarea sistemului de automatizare. Configurația permite proiectantului să adapteze aceeași interfață mecanică la cerințele aplicației.

Acest model Eaton este potrivit pentru panouri unde patru comenzi trebuie reunite într-un singur punct de operare.

Ce diferențiatori oferă gama Eaton RMQ Titan?

Un diferențiator important este mecanismul cu reținere în fiecare poziție. Față de o versiune cu revenire automată, maneta rămâne în direcția aleasă și oferă operatorului o indicație mecanică vizibilă asupra stării selectate.

Elementul frontal are grad de protecție IP66, fiind conceput pentru integrarea în panouri expuse la praf și jeturi de apă, atunci când montajul este realizat corect. Inelul frontal în nuanță titan și maneta neagră permit identificarea clară a elementului pe suprafața panoului.

Joystickul este compatibil cu SmartWire-DT prin conexiuni SWD-RMQ dedicate. Această posibilitate permite includerea elementului de comandă într-o arhitectură Eaton pentru automatizare și comunicare, cu accesoriile corespunzătoare.

Standardul IEC EN 60947 încadrează modelul în aparatajul industrial de comandă pentru joasă tensiune.

Ce avantaje oferă în utilizare?

• Reunește patru direcții de comandă într-un singur element frontal.
• Menține fiecare poziție selectată datorită funcției cu reținere.
• Oferă protecție frontală IP66 la montajul realizat corespunzător.
• Permite integrarea în gama modulară Eaton RMQ Titan.
• Acceptă conectarea la SmartWire-DT cu componente SWD-RMQ.
• Poate fi montat în poziția cerută de configurația panoului.

Ce trebuie verificat înainte de montaj?

Orificiul central de montaj trebuie să aibă diametrul de 2,25 cm, iar lungimea manetei este de 7,5 cm. Aceste valori trebuie comparate cu grosimea, geometria și spațiul disponibil pe ușa tabloului sau pe pupitrul de comandă.

Trebuie stabilit dacă aplicația necesită menținerea poziției sau revenirea automată în poziția centrală. Acest model are reținere și nu revine singur la poziția inițială. De asemenea, nu include blocare în poziția centrală și nu furnizează semnal analogic configurabil.

Înaintea instalării trebuie selectate contactele pentru fiecare direcție și verificată compatibilitatea lor cu schema electrică. Temperatura de operare confirmată este cuprinsă între minus 25 și 70 de grade Celsius. Montajul trebuie realizat cu respectarea documentației Eaton și a cerințelor aplicabile tabloului.

Întrebări frecvente

Joystickul revine automat în poziția centrală?

Nu. Modelul are funcție cu reținere și rămâne în poziția selectată.

Câte direcții de comandă oferă?

Oferă patru direcții de acționare, fiecare cu un punct de operare distinct.

Include contactele electrice necesare?

Nu. Este un element singular, iar contactele compatibile trebuie selectate separat.

Poate fi utilizat cu SmartWire-DT?

Da. Integrarea este posibilă prin conexiunile Eaton SWD-RMQ dedicate.

Ce dimensiune trebuie să aibă orificiul de montaj?

Orificiul central trebuie să aibă diametrul de 2,25 cm.

Unde se montează?

Se montează frontal pe ușa tabloului, pe pupitrul de comandă sau pe suprafața unui panou compatibil.
