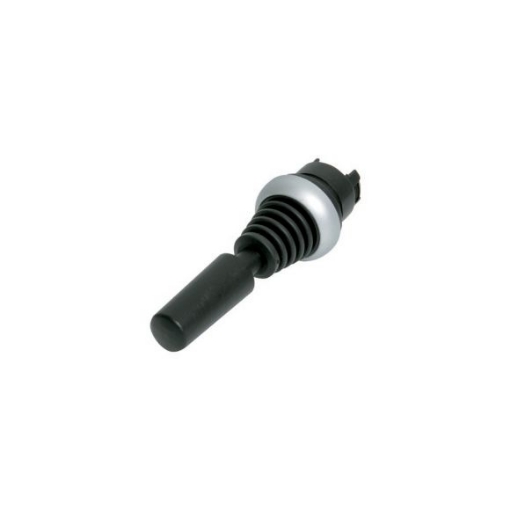

Joystick Eaton 279417 4 pozitii fara retinere IP66 M22-WJ4

Joystickul Eaton M22-WJ4 este un element de comandă cu 4 direcții, fără reținere, destinat montării pe panouri și pupitre industriale. În automatizările moderne, revenirea automată în poziția centrală permite transmiterea unor comenzi scurte și controlate către utilaje.

Cum permite joystickul Eaton controlul momentan al echipamentelor?

Joystickul Eaton M22-WJ4 face parte din gama RMQ Titan și dispune de câte un punct de acționare pentru fiecare dintre cele 4 direcții. Funcționarea este momentană în toate pozițiile, astfel încât maneta revine în poziția centrală după ce operatorul încetează acționarea.

Acest comportament este potrivit pentru comenzi care trebuie transmise numai atât timp cât joystickul este apăsat într-o anumită direcție. Poate fi utilizat pentru deplasare, poziționare sau selectarea temporară a unei funcții, în funcție de schema electrică și logica sistemului de automatizare.

Spre deosebire de un joystick cu reținere, modelul M22-WJ4 nu păstrează direcția selectată. Revenirea în poziția centrală reduce riscul menținerii neintenționate a unei comenzi după eliberarea manetei.

Unde poate fi utilizat joystickul cu 4 direcții?

Produsul este conceput pentru panouri de comandă, pupitre de operare și uși de tablouri electrice utilizate în automatizări industriale și controlul proceselor. Cele 4 direcții pot fi asociate unor mișcări sau funcții distincte, în funcție de contactele instalate și de configurația circuitului.

Joystickul poate contribui la simplificarea interfeței operatorului deoarece grupează mai multe comenzi într-un singur element frontal. În locul mai multor butoane separate, proiectantul poate utiliza o manetă pentru acționări direcționale, păstrând o organizare compactă a panoului.

Acest model Eaton este potrivit pentru aplicații unde comenzile trebuie să rămână active numai pe durata acționării manuale.

Ce diferențiatori oferă modelul Eaton M22-WJ4?

Diferențiatorul principal este revenirea automată în poziția centrală. Fișa tehnică confirmă funcționarea momentană în fiecare direcție și retragerea manetei în poziția zero după eliberare. Modelul nu include blocare mecanică în poziția centrală.

Elementul frontal este clasificat IP66 în datele ETIM specifice produsului. Această protecție susține utilizarea pe panouri unde partea frontală poate fi expusă la praf și jeturi de apă, cu condiția respectării instrucțiunilor Eaton și realizării corecte a montajului.

Joystickul este compatibil cu SmartWire-DT prin conexiunile Eaton SWD-RMQ dedicate. Integrarea permite includerea comenzilor operatorului într-o arhitectură modernă de automatizare, folosind componentele corespunzătoare ale sistemului.

Standardul IEC EN 60947 confirmă încadrarea produsului în categoria aparatajului industrial de comandă pentru joasă tensiune.

Ce avantaje oferă în utilizare?

• Oferă 4 direcții de comandă într-un singur element frontal.
• Revine automat în poziția centrală după eliberarea manetei.
• Permite transmiterea unor comenzi momentane și controlate.
• Are protecție frontală IP66 la montajul realizat corespunzător.
• Se integrează în sistemul modular Eaton RMQ Titan.
• Este compatibil cu SmartWire-DT prin conexiuni SWD-RMQ.

Ce trebuie verificat înainte de montaj?

Orificiul central necesar montajului trebuie să aibă diametrul de 2,25 cm, iar maneta are lungimea de 7,5 cm. Aceste dimensiuni trebuie comparate cu spațiul disponibil pe panou și cu distanța față de celelalte elemente de comandă.

Produsul este livrat ca element singular și nu include contacte normal deschise sau normal închise. Pentru transmiterea semnalelor electrice trebuie selectate separat elementele de contact compatibile cu gama RMQ Titan și cu funcțiile atribuite fiecărei direcții.

Trebuie verificat dacă aplicația necesită un joystick fără reținere. Dacă funcția trebuie să rămână activă după eliberarea manetei, este necesar un model cu reținere sau o logică de comandă proiectată corespunzător.

Poziția de montaj poate fi aleasă în funcție de configurația panoului. Intervalul de temperatură de operare confirmat este cuprins între minus 25 și 70 de grade Celsius.

Întrebări frecvente

Joystickul rămâne în direcția selectată?

Nu. Maneta revine automat în poziția centrală după eliberare.

Câte direcții de comandă include?

Include 4 direcții, fiecare având propriul punct de acționare.

Produsul include contacte electrice?

Nu. Este un element singular, iar contactele trebuie selectate separat.

Poate fi conectat la SmartWire-DT?

Da. Conectarea este posibilă prin componentele Eaton SWD-RMQ dedicate.

Ce diametru trebuie să aibă orificiul de montaj?

Orificiul central de montaj trebuie să aibă diametrul de 2,25 cm.

Care este diferența față de modelul cu reținere?

Acest model revine în poziția centrală, în timp ce versiunea cu reținere păstrează direcția selectată.
