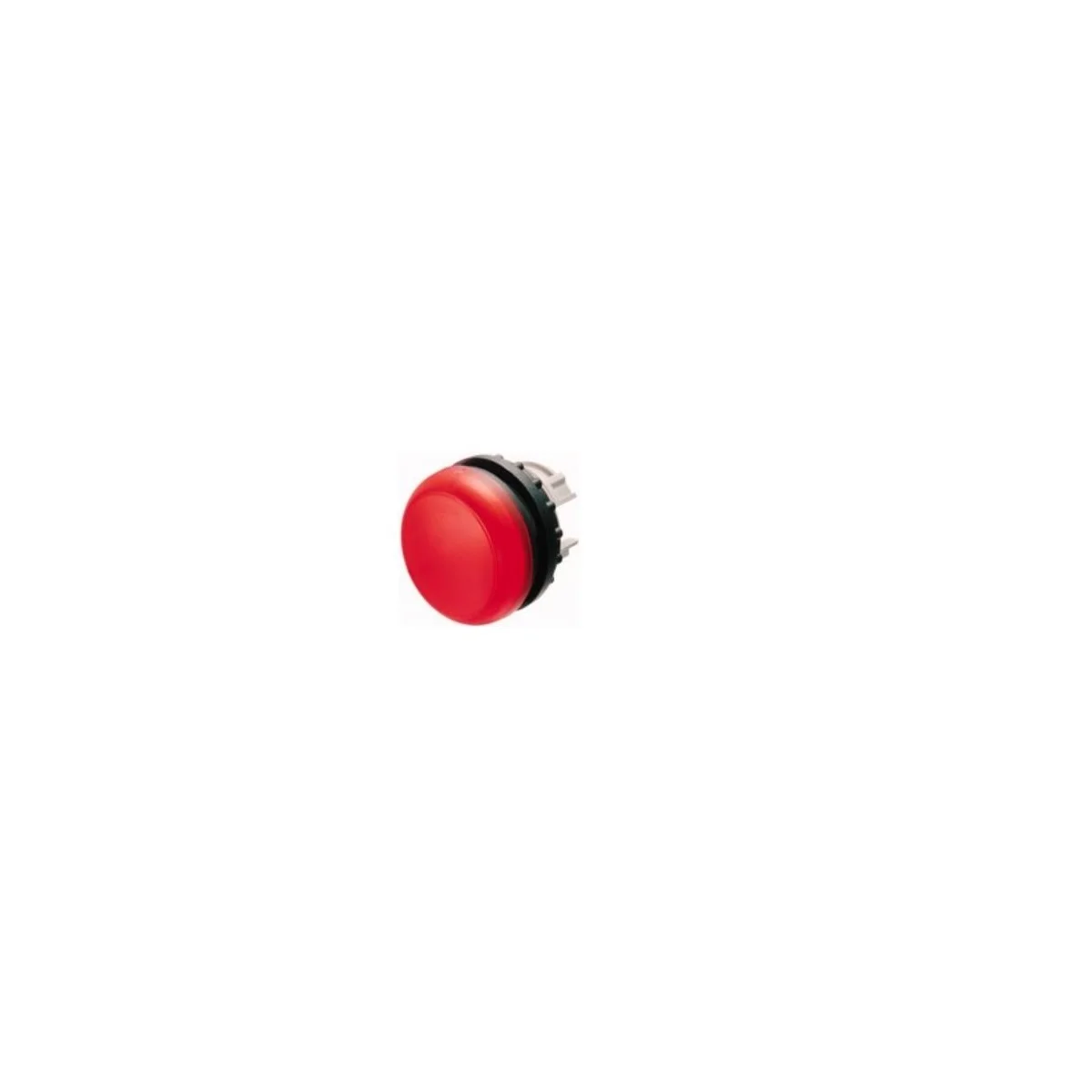

Indicator luminos EATON M22-L-R 216772 element frontal rosu plat

Indicator luminos EATON M22-L-R 216772 este elementul frontal roșu și plat al unui punct de semnalizare din gama RMQ-Titan M22. Se integrează în panoul de comandă pentru a afișa vizual o stare a echipamentului, împreună cu o unitate luminoasă compatibilă. Codul 216772 identifică elementul frontal: alegerea unității de iluminare și a tensiunii sale se face separat, în funcție de circuitul în care va fi folosit indicatorul.

Indicator luminos Eaton cu semnalizare roșie pe panou

Lentila roșie ajută la identificarea unui punct de semnalizare căruia i-a fost atribuită această culoare în proiectul panoului. Fața rotundă și plată păstrează un profil discret, iar inelul cromat conturează indicatorul între celelalte aparate de comandă și semnalizare. Aparatul nu este un buton de apăsare: rolul său este afișarea unui semnal luminos atunci când ansamblul este completat cu unitatea de iluminare potrivită.

Într-un panou cu mai multe indicatoare, poziția și culoarea fiecărui punct trebuie corelate cu semnificația stabilită pentru instalație. Astfel, alegerea variantei roșii are sens atunci când schema și marcajele panoului cer această culoare. Lentila nu stabilește singură ce stare electrică este indicată; acea funcție depinde de circuitul de semnalizare la care este conectată unitatea luminoasă.

Potrivire cu decupajul și aparatajul M22

Elementul frontal M22-L-R este prevăzut pentru un orificiu de montaj cu diametrul de 2.25cm. Diametrul feței vizibile este de 2.97cm. Prima valoare contează pentru decupajul panoului, iar a doua pentru spațiul ocupat la suprafață, mai ales când mai multe aparate sunt amplasate unul lângă altul. Dimensiunile exterioare ale elementului sunt de 3cm pe lungime, înălțime și lățime.

Produsul face parte din sistemul modular RMQ-Titan M22. La alcătuirea indicatorului se alege o unitate luminoasă M22 compatibilă cu montajul dorit și cu tensiunea disponibilă. Culoarea roșie a elementului frontal nu indică tensiunea de alimentare și nu înlocuiește verificarea codului unității luminoase. Această distincție este utilă atât la echiparea unui panou nou, cât și la înlocuirea doar a părții frontale a unui punct de semnalizare existent.

Protecția părții frontale

Partea frontală are gradele de protecție IP67 și IP69K. Aceste valori se referă la fața aparatului, nu descriu automat gradul de protecție al întregului tablou sau al conexiunilor din spatele panoului. Pentru alegerea amplasării contează construcția completă a ansamblului, inclusiv panoul, celelalte componente și modul în care acestea sunt integrate.

Intervalul temperaturii ambiante de funcționare este de la -25°C la +70°C. Este o informație relevantă când indicatorul intră într-un panou amplasat într-un spațiu cu variații mari de temperatură. Limitele celorlalte componente ale ansamblului trebuie luate și ele în calcul; intervalul elementului frontal nu stabilește singur condițiile de funcționare ale unității luminoase.

Erori frecvente la alegerea unui indicator luminos Eaton

Comandarea elementului frontal ca indicator complet

Codul 216772 identifică elementul frontal M22-L-R. Fără unitatea luminoasă compatibilă, punctul de semnalizare nu poate produce lumină. Înainte de comandă, stabilește ce componente ale ansamblului există deja și care trebuie adăugate.

Alegerea tensiunii după culoarea lentilei

Roșul descrie aspectul semnalului vizibil, nu tensiunea de alimentare. Dacă unitatea luminoasă este aleasă fără raportare la circuit, ansamblul poate să nu corespundă aplicației. Tensiunea se verifică la unitatea luminoasă selectată pentru indicator.

Confundarea diametrului frontal cu decupajul

Fața vizibilă are diametrul de 2.97cm, în timp ce orificiul cerut în panou este de 2.25cm. Folosirea dimensiunii feței pentru decupaj poate duce la pregătirea greșită a panoului.

Întrebări frecvente despre indicatorul luminos Eaton

Indicator luminos Eaton 216772 include unitatea LED?

Codul 216772 identifică elementul frontal. Pentru un punct de semnalizare funcțional se selectează separat o unitate luminoasă M22 compatibilă cu tensiunea și configurația circuitului.

Ce spațiu trebuie prevăzut pe fața panoului?

Diametrul frontal este de 2.97cm. La poziționarea mai multor aparate se ține cont de această dimensiune vizibilă, iar pentru montarea elementului se prevede un orificiu de 2.25cm.

IP67 și IP69K se aplică întregului tablou?

Nu, valorile se referă la partea frontală a indicatorului. Protecția tabloului complet depinde și de carcasă, de celelalte aparate și de realizarea ansamblului.
