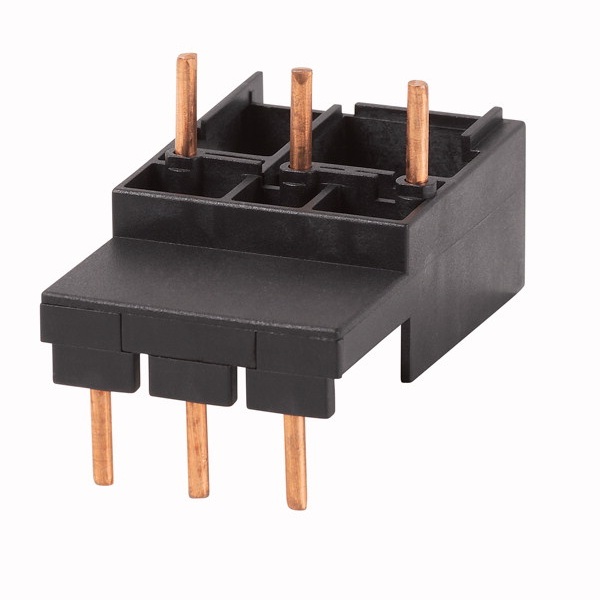

Modul de cablare Eaton 239349 32A PKZM0-XM32DE

Modulul de cablare Eaton PKZM0-XM32DE 32A este un accesoriu destinat realizării conexiunii electrice directe dintre întrerupătoarele de protecție motor PKZM0 sau PKE și contactoarele Eaton DILM17…DILM32. Utilizarea unui modul dedicat simplifică instalarea starterelor de motor și contribuie la obținerea unor conexiuni sigure, compacte și ușor de întreținut.

De ce este util un modul de cablare pentru starterele de motor?

În tablourile de automatizare industrială, realizarea conexiunilor dintre întrerupătorul de protecție motor și contactor influențează atât timpul de montaj, cât și organizarea instalației. Eaton PKZM0-XM32DE este proiectat pentru conexiune directă între aceste echipamente, reducând necesarul de conductori și facilitând realizarea unui ansamblu compact.

Modulul este destinat utilizării împreună cu întrerupătoarele Eaton PKZM0 și PKE și contactoarele DILM17, DILM25 și DILM32. Curentul nominal de funcționare este de 32 A la o tensiune de utilizare de până la 415 V AC, conform documentației oficiale Eaton. Produsul face parte din seria de accesorii xStart destinată sistemelor de pornire și protecție a motoarelor electrice.

Acest accesoriu este utilizat pentru realizarea conexiunilor principale în starterele de motor și contribuie la reducerea timpului necesar cablării echipamentelor.

Unde poate fi utilizat modulul de cablare Eaton PKZM0-XM32DE?

Produsul este recomandat pentru aplicații industriale în care sunt utilizate startere de motor bazate pe întrerupătoare PKZM0 sau PKE și contactoare Eaton compatibile. Poate fi integrat în:

• tablouri de automatizare industrială;
• panouri pentru controlul motoarelor electrice;
• stații de pompare;
• instalații HVAC;
• utilaje industriale;
• sisteme de acționare și comandă pentru motoare trifazate.

Utilizarea modulului dedicat permite realizarea unei conexiuni electrice ordonate între aparatele de comandă și protecție, reducând spațiul ocupat în tablou și simplificând intervențiile de mentenanță.

Ce diferențiatori oferă acest model Eaton?

Documentația oficială confirmă compatibilitatea cu întrerupătoarele PKZM0 și PKE împreună cu contactoarele DILM17, DILM25 și DILM32. Modulul este destinat conexiunii directe a circuitului principal și este proiectat pentru un curent nominal de 32 A. Utilizarea este recomandată împreună cu adaptoarele dedicate pentru sistemele Eaton, conform instrucțiunilor producătorului.

Dimensiunile compacte de aproximativ 6,7 cm lungime, 3,6 cm lățime și 4,1 cm înălțime facilitează integrarea în tablourile electrice. Temperatura de funcționare este cuprinsă între -25°C și +55°C, iar produsul respectă cerințele IEC/EN 60947-4-1 și IEC/EN 61439.

Ce avantaje oferă în utilizare?

• Conexiune directă între PKZM0/PKE și contactoarele DILM.
• Curent nominal de 32 A.
• Compatibil cu DILM17, DILM25 și DILM32.
• Reduce timpul necesar cablării starterelor de motor.
• Contribuie la organizarea eficientă a tabloului electric.
• Dimensiuni compacte pentru montaj facil.
• Conform standardelor IEC/EN 60947-4-1 și IEC/EN 61439.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu întrerupătorul de protecție motor și contactorul utilizate în aplicație, precum și încadrarea în curentul nominal de 32 A. De asemenea, montajul trebuie realizat conform instrucțiunilor Eaton și cu accesoriile recomandate pentru sistemul de pornire al motorului.

Întrebări frecvente

Cu ce echipamente este compatibil modulul?

Este compatibil cu întrerupătoarele Eaton PKZM0 și PKE împreună cu contactoarele DILM17, DILM25 și DILM32.

Care este curentul nominal?

Modulul este proiectat pentru un curent nominal de funcționare de 32 A.

Care este rolul acestui accesoriu?

Realizează conexiunea electrică directă dintre întrerupătorul de protecție motor și contactor, simplificând cablarea starterului de motor.

Ce standarde respectă?

Produsul este conform cu IEC/EN 60947-4-1 și este utilizat în ansambluri verificate conform IEC/EN 61439.

Informații suplimentare

Modulul de cablare Eaton PKZM0-XM32DE completează gama de accesorii pentru sistemele xStart dedicate pornirii și protecției motoarelor electrice. Compatibilitatea cu întrerupătoarele PKZM0 și PKE, împreună cu contactoarele DILM17…DILM32, permite realizarea unor startere compacte, ușor de instalat și simplu de întreținut în aplicațiile industriale.
