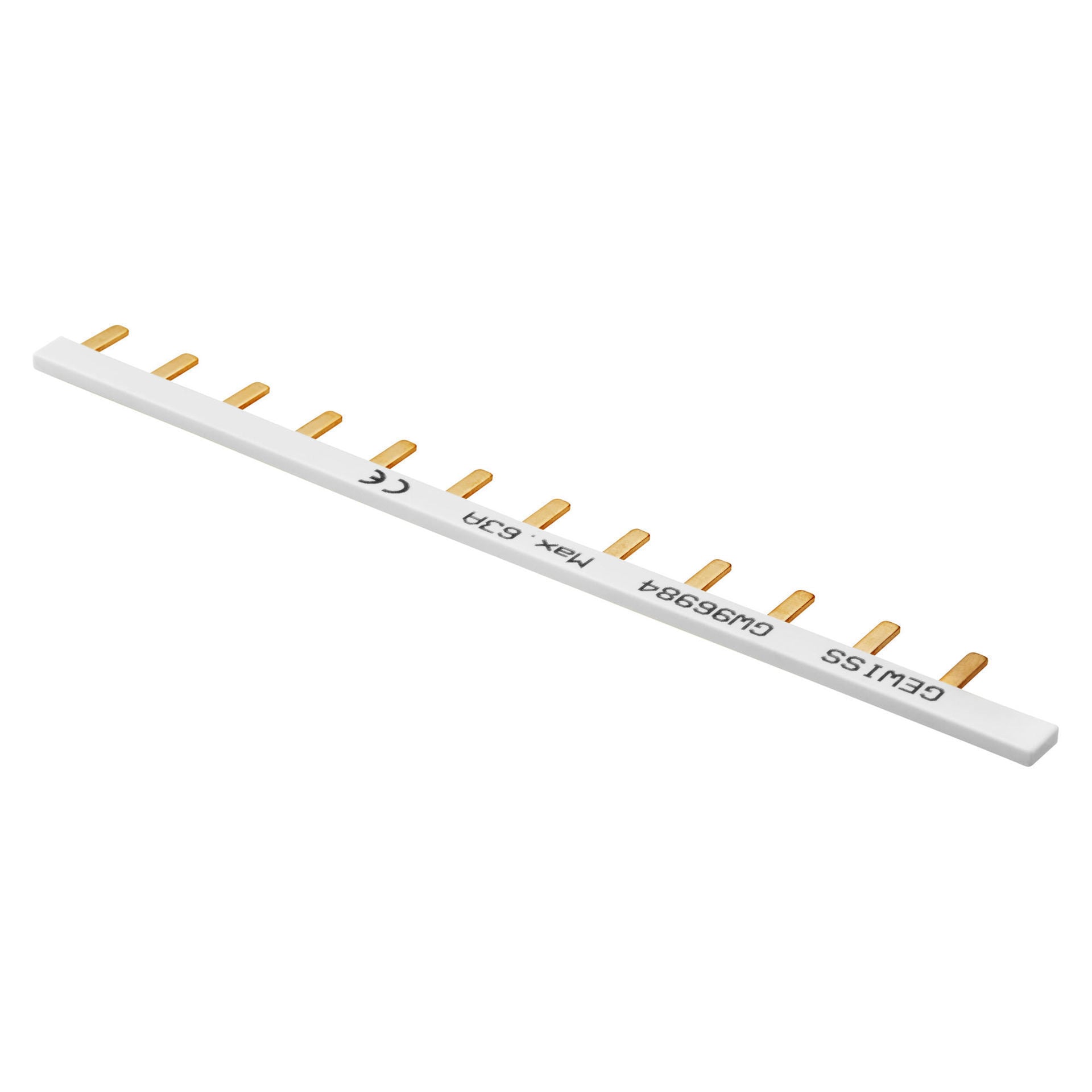

Pieptene pini GEWISS GW96984 1P 63A 12 module

Pieptenele cu pini GEWISS GW96984 este o bară colectoare 1P de 63A, cu lungime de 12 module, destinată realizării legăturilor între aparate modulare compatibile. În locul realizării unor conexiuni individuale pentru fiecare aparat, bara colectoare permite distribuirea alimentării de-a lungul unui grup de dispozitive montate pe același rând. Varianta GW96984 face parte din gama GEWISS 90 AM și este furnizată cu capace de închidere.

La ce se folosește pieptenele GEWISS GW96984?

GW96984 este utilizat pentru distribuirea alimentării între aparate modulare compatibile. Construcția cu pini permite conectarea succesivă a mai multor dispozitive, astfel încât legătura comună nu trebuie realizată separat pentru fiecare poziție.

Pentru un tablou în care mai multe aparate trebuie alimentate pe același rând, această soluție simplifică organizarea conexiunilor. Înainte de alegere trebuie însă verificată compatibilitatea aparatelor cu o bară colectoare cu pini și cu configurația 1P a modelului GW96984.

Pentru alte componente folosite împreună cu aparatura modulară poate fi consultată gama de accesorii pentru aparatură modulară.

12 module pentru un rând de aparate compatibile

Pieptenele GEWISS GW96984 are o lungime corespunzătoare la 12 module. Acesta este unul dintre principalele criterii de alegere, deoarece lungimea barei trebuie corelată cu numărul și poziționarea aparatelor care urmează să fie conectate.

O bară de 12 module nu trebuie aleasă doar după aspect sau după faptul că aparține aceleiași game cu alte accesorii GEWISS. Numărul de module, tipul 1P și curentul nominal trebuie verificate împreună.

GEWISS precizează că versiunea de 12 module este furnizată cu capace de închidere. Acestea fac parte din configurația declarată pentru această variantă.

Configurație 1P și curent nominal de 63A

GW96984 este o bară colectoare de tip 1P, cu un curent nominal de 63A. Configurația 1P diferențiază produsul de barele colectoare realizate pentru alte scheme, inclusiv variante cu mai mulți poli.

Valoarea de 63A reprezintă curentul nominal declarat pentru bara colectoare. Alegerea produsului trebuie făcută în funcție de configurația instalației și de aparatele cu care urmează să fie utilizat, fără a considera că simpla prezență a unor siguranțe automate pe același rând garantează compatibilitatea.

Dacă sunt necesare și aparate de protecție, pot fi consultate separat siguranțele automate, cu verificarea caracteristicilor și compatibilității fiecărui model.

De ce este util un pieptene cu pini într-un tablou electric?

Principalul avantaj practic al unei bare colectoare este distribuirea comună a alimentării către mai multe aparate compatibile. Astfel, conexiunile pot fi organizate mai compact decât prin realizarea unei legături individuale între fiecare pereche de dispozitive.

Pentru un tablou cu mai multe aparate modulare montate consecutiv, această organizare poate reduce numărul legăturilor separate și poate face configurația mai ușor de urmărit. Beneficiul depinde însă de utilizarea produsului împreună cu aparate compatibile cu forma pinilor și configurația barei.

GW96984 nu trebuie tratat ca un accesoriu universal pentru orice aparat modular. Tipul bornelor, poziția acestora și configurația electrică trebuie să corespundă barei colectoare folosite.

Compatibilitate în gama modulară GEWISS

Pieptenele GW96984 face parte din gama GEWISS 90 AM de accesorii modulare. GEWISS precizează că barele colectoare din această familie sunt potrivite și pentru întrerupătoarele-separatoare modulare prevăzute cu manetă roșie.

Producătorul menționează și o limită clară: versiunile 1P, inclusiv GW96984, nu sunt compatibile cu capacele de capăt GW96963. Această informație este importantă atunci când se comandă separat accesorii pentru completarea tabloului.

Pentru alte componente ale producătorului poate fi consultată gama GEWISS.

Când este potrivit GW96984?

Pieptenele GEWISS GW96984 este potrivit atunci când configurația utilizează aparate modulare compatibile cu o bară colectoare cu pini 1P și este necesară o lungime de 12 module. Curentul nominal al acestei variante este de 63A.

Dacă instalația necesită alt număr de poli sau altă lungime modulară, trebuie selectată o bară colectoare corespunzătoare. Produsele pot arăta asemănător, dar diferențele de configurație influențează direct compatibilitatea.

Este util să fie verificat și codul produsului înainte de comandă. GW96984 identifică exact combinația 1P, 63A și 12 module, ceea ce reduce riscul confundării cu alte bare colectoare GEWISS.

Ce verifici înainte de alegere

În primul rând, verifică dacă aparatele care urmează să fie conectate acceptă o bară colectoare cu pini. Forma de conectare este un criteriu esențial și nu trebuie stabilită numai după distanța dintre aparate.

Al doilea criteriu este configurația electrică. GW96984 este o variantă 1P. Dacă instalația necesită o bară cu alt număr de poli, trebuie aleasă versiunea specifică acelei configurații.

Verifică apoi lungimea necesară. GW96984 acoperă 12 module și are curent nominal de 63A. Toate aceste caracteristici trebuie să corespundă ansamblului proiectat.

Erori frecvente

Alegerea pieptenelui doar după numărul de module

GW96984 are 12 module, dar lungimea nu este singurul criteriu. Bara colectoare este 1P, are pini și un curent nominal de 63A. Compatibilitatea cu aparatele trebuie verificată separat.

Presupunerea că este compatibil cu orice siguranță automată

Pieptenele GEWISS GW96984 nu trebuie considerat universal pentru toate siguranțele automate. Aparatele utilizate trebuie să fie compatibile cu forma și configurația barei colectoare.

Confundarea unei bare 1P cu o variantă multipolară

GW96984 este o bară colectoare 1P. O bară realizată pentru alt număr de poli deservește o configurație diferită și nu este echivalentă doar pentru că are aceeași lungime.

Alegerea capacelor GW96963 pentru această variantă

GEWISS precizează că versiunile 1P nu sunt compatibile cu capacele de capăt GW96963. GW96984, în varianta de 12 module, este furnizat cu capace de închidere.

Întrebări frecvente

Câte module are pieptenele GEWISS GW96984?

Pieptenele GEWISS GW96984 are o lungime de 12 module. Varianta este de tip 1P și are curent nominal de 63A.

Ce curent nominal are GW96984?

Bara colectoare GEWISS GW96984 are un curent nominal de 63A. Valoarea trebuie corelată cu configurația electrică și cu aparatele utilizate.

GW96984 este o bară colectoare cu pini?

Da. GEWISS denumește oficial GW96984 „bară colectoare pin”. Produsul este varianta 1P de 63A și 12 module.

Capacele de închidere sunt incluse?

Da. GEWISS precizează că versiunea GW96984 de 12 module este furnizată cu capace de închidere.

GW96984 este compatibil cu capacele GW96963?

Nu. GEWISS precizează explicit că versiunile 1P nu sunt compatibile cu capacele de capăt GW96963.
