Priza de date RJ45 SCHNEIDER Noua Unica NU341018 este un mecanism de 1 modul, Cat.5e UTP, cu un singur port RJ45 cu 8 contacte, destinat realizării unui punct de conectare într-o rețea de date pe cablu neecranat. Schneider declară compatibilitatea cu rețele 1000BASE-T și transmisii de până la 1 Gbit/s, conector S-One, clapetă de protecție și conectare prin clic. Varianta NU341018 este alb RAL 9003, se montează încastrat prin clipsare și are dimensiuni de 45 x 22,5 x 40,5 mm.
Pentru alegerea corectă trebuie urmărite împreună categoria Cat.5e, tipul U/UTP, formatul de 1 modul și referința NU341018. Faptul că o altă priză folosește tot un conector RJ45 nu înseamnă că are aceeași categorie, același tip de ecranare sau aceeași capacitate modulară. În gama Noua Unica există separat variante Cat.5e STP, Cat.6 și prize RJ45 de 2 module.

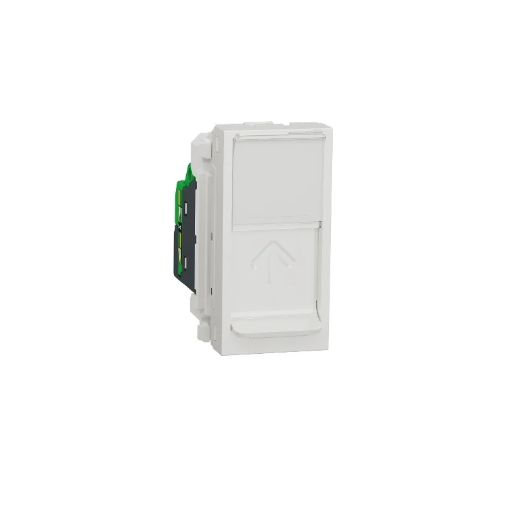

Priză de date RJ45 SCHNEIDER Noua Unica NU341018
Schneider identifică NU341018 drept priză RJ45 Cat.5e UTP de 1 modul. Este un mecanism pentru comunicații, cu un singur port și 8 contacte, conceput pentru integrarea într-o configurație modulară Noua Unica.
Priza utilizează conectorul S-One și are amprenta Infraplus. Tipul de cablu declarat este U/UTP, adică pereche torsadată neecranată. Aceste caracteristici trebuie verificate înainte de alegere, deoarece prizele de date pot avea aceeași formă exterioară, dar categorii și tipuri de ecranare diferite.
NU341018 reprezintă mecanismul funcțional. Schneider recomandă completarea configurației cu un cadru de fixare și o ramă de design corespunzătoare sistemului Noua Unica.
Cat.5e, nu Cat.5 simplu
Fișa tehnică exactă pentru NU341018 declară RJ45 cu 8 contacte, Cat.5e, sub 155 MHz. Pagina Schneider din România folosește în titlul comercial formularea „CAT5 UTP”, dar caracteristicile tehnice ale produsului identifică explicit categoria Cat.5e.
Din acest motiv, în denumirea optimizată folosim Cat.5e. Este formularea tehnică mai precisă și evită clasificarea produsului într-o categorie inferioară celei declarate în fișa producătorului.
Categoria trebuie verificată împreună cu celelalte componente ale legăturii de date. Performanța unei conexiuni complete nu este determinată doar de priză, ci de ansamblul infrastructurii de cablare.
UTP pentru cablare neecranată
NU341018 este varianta U/UTP, destinată cablurilor cu perechi torsadate neecranate. Termenul UTP utilizat comercial descrie această configurație fără ecranare.
Categoria și ecranarea sunt caracteristici distincte. Cat.5e descrie categoria de comunicații, în timp ce U/UTP descrie construcția neecranată a cablului utilizat.
În gama Noua Unica există separat și o priză Cat.5e STP. Dacă infrastructura proiectată este ecranată, NU341018 nu trebuie aleasă doar pentru că are aceeași categorie Cat.5e.
Rețea 1000BASE-T și transmisie de până la 1 Gbit/s
Schneider declară pentru NU341018 tipul de rețea de comunicații 1000BASE-T. Pagina oficială precizează o transmisie de date de până la 1 Gbit/s.
Această valoare poate fi prezentată pentru produs deoarece este declarată explicit de producător. Totuși, ea nu trebuie interpretată ca o garanție că orice rețea în care este montată priza va atinge automat această viteză.
Viteza efectivă depinde și de cablu, echipamentele active, lungimea traseului, terminarea cablului și celelalte componente ale rețelei. Priza trebuie privită ca parte a unei legături Cat.5e UTP complete.
Un singur port RJ45 într-un format de 1 modul
Priza SCHNEIDER Noua Unica NU341018 are un singur port RJ45 și ocupă 1 modul. Aceste două informații descriu caracteristici diferite ale produsului.
„1 modul” indică spațiul ocupat în sistemul modular Noua Unica și nu numărul de contacte al conectorului. Portul RJ45 are 8 contacte, în timp ce mecanismul ocupă un modul în configurația de aparataj.
Formatul de 1 modul este util atunci când într-o ramă trebuie combinate mai multe funcții, deoarece permite calcularea corectă a spațiului modular necesar.
NU341018 sau varianta de 2 module?
Schneider oferă și NU341118, o priză RJ45 Cat.5e UTP de 2 module. Aceasta este o referință distinctă și nu trebuie confundată cu NU341018.
NU341018 ocupă 1 modul și are lățimea de 22,5 mm. NU341118 ocupă 2 module și are un alt format exterior. Ambele pot utiliza Cat.5e UTP și un singur port RJ45, dar dimensiunea modulară este diferită.
Dacă spațiul disponibil în configurația Noua Unica este important, numărul de module trebuie verificat înainte de comandă.
Conector S-One și conectare prin clic
Fișa tehnică identifică pentru NU341018 conectorul S-One și conexiuni de tip clic. Aceste caracteristici fac parte din construcția exactă a mecanismului.
Schneider descrie produsul ca fiind conceput pentru instalare simplă și rapidă, însă descrierea comercială nu trebuie transformată într-o procedură de terminare a cablului. Conectarea trebuie realizată conform instrucțiunilor producătorului și cerințelor infrastructurii de date.
Tipul conectorului este util mai ales pentru diferențierea față de alte prize RJ45 care pot utiliza o altă soluție de terminare.
Clapetă de protecție împotriva acumulării prafului
NU341018 include o clapetă de protecție. Schneider declară explicit că rolul acesteia este de a ajuta la evitarea acumulării prafului în zona conectorului.
Clapeta este o caracteristică practică pentru un port de date care poate rămâne perioade îndelungate fără cablu conectat. Ea nu trebuie însă confundată cu gradul IP al mecanismului.
PDP-ul ETBM declară pentru produs IP20, iar clapeta nu modifică automat această clasificare.
Suport pentru etichetă
Fișa Schneider menționează ca echipament furnizat și suportul pentru etichetă. Acesta permite identificarea punctului de date în cadrul unei instalații cu mai multe conexiuni.
Caracteristica este relevantă mai ales în configurații cu mai multe prize RJ45, unde diferențierea porturilor poate ajuta la administrarea cablării.
Eticheta nu modifică funcția electrică sau categoria prizei, dar reprezintă un element practic real, declarat pentru modelul NU341018.
Montaj încastrat și fixare prin clipsare
Priza de date SCHNEIDER NU341018 este destinată montajului încastrat. Modul de fixare declarat este prin clipsare, iar direcția de instalare este dreaptă.
Fixarea prin clipsare descrie integrarea mecanică a mecanismului în sistemul Noua Unica, în timp ce conexiunea prin clic descrie terminarea conductorilor în conector. Cele două caracteristici nu trebuie confundate.
Pentru un ansamblu complet trebuie selectate și cadrul de fixare și rama corespunzătoare configurației modulare.
Dimensiuni de 45 x 22,5 x 40,5 mm
NU341018 are 45 mm înălțime, 22,5 mm lățime și 40,5 mm adâncime. Adâncimea de montaj declarată este tot de 40,5 mm.
Lățimea de 22,5 mm corespunde formatului compact de un modul și diferențiază această variantă de mecanismul RJ45 de 2 module.
Dimensiunile sunt utile pentru identificarea fizică, dar nu trebuie utilizate singure pentru a deduce categoria sau tipul de cablu compatibil.
ABS stabilizat UV și finisaj alb RAL 9003
Placa centrală este realizată din termoplastic ABS stabilizat UV. Varianta NU341018 este alb RAL 9003 și se integrează vizual în configurațiile Noua Unica cu același finisaj.
Materialul este o specificație constructivă și nu trebuie transformat într-o afirmație absolută privind durabilitatea sau imposibilitatea modificării aspectului în timp.
Pentru alegere, categoria Cat.5e, U/UTP, numărul de module și referința exactă sunt criterii mai importante decât materialul exterior.
IP20 și IK01
PDP-ul ETBM și documentația tehnică asociată indică grad de protecție IP20 și rezistență mecanică IK01. Aceste clasificări descriu proprietăți diferite.
IP20 nu trebuie prezentat ca „protecție completă” împotriva obiectelor solide și nici ca o garanție privind utilizarea în orice mediu. Similar, IK01 nu justifică afirmații generale despre robustețe ridicată.
Pentru un spațiu cu cerințe speciale privind protecția mecanică sau gradul IP trebuie verificată o soluție concepută explicit pentru acele condiții.
Cum identifici exact SCHNEIDER NU341018?
Identificarea completă este priză de date RJ45 + SCHNEIDER + Noua Unica + Cat.5e + UTP + 1 modul + alb + NU341018.
Produsul are un singur port cu 8 contacte, conector S-One, suport pentru etichetă, clapetă de protecție, montaj încastrat și fixare prin clipsare. SKU-ul ETBM este SD01227, iar EAN-ul este 3606489466855.
Referința NU341018 este cel mai sigur reper pentru evitarea confuziei cu varianta de 2 module, cu prizele STP sau cu modelele Cat.6 din aceeași familie.
Erori frecvente
Confundarea Cat.5 cu Cat.5e
Fișa tehnică exactă identifică NU341018 drept RJ45 Cat.5e. Pentru descrierea tehnică este preferabilă această categorie, chiar dacă titlul comercial Schneider și slugul ETBM folosesc forma scurtă CAT5.
Confundarea UTP cu STP
NU341018 este U/UTP, pentru perechi torsadate neecranate. Pentru o infrastructură ecranată trebuie verificată o variantă STP corespunzătoare.
Interpretarea unui modul ca un singur contact
Un modul descrie formatul mecanismului. Conectorul RJ45 are 8 contacte și un singur port.
Presupunerea că orice RJ45 Noua Unica are aceeași categorie
Gama include variante Cat.5e și Cat.6, precum și tipuri diferite de ecranare. Referința exactă trebuie verificată înainte de alegere.
Confundarea clapetei de protecție cu un grad IP superior
Clapeta ajută la evitarea acumulării prafului în zona conectorului, dar produsul rămâne clasificat IP20 conform datelor tehnice.
Întrebări frecvente
Ce categorie are priza RJ45 SCHNEIDER NU341018?
Fișa tehnică Schneider declară Cat.5e, cu 8 contacte și frecvență sub 155 MHz.
Priza NU341018 este UTP sau STP?
NU341018 este varianta U/UTP pentru cablare pe perechi torsadate neecranate.
Ce viteză de rețea suportă NU341018?
Schneider declară compatibilitatea cu 1000BASE-T și transmisie de date de până la 1 Gbit/s. Performanța efectivă depinde de întreaga infrastructură de rețea.
Câte module ocupă NU341018?
Priza ocupă 1 modul și are un singur port RJ45 cu 8 contacte.
Rama decorativă este inclusă?
NU341018 este mecanismul prizei de date. Pentru un set complet, Schneider indică adăugarea cadrului de fixare și a ramei de design corespunzătoare.
