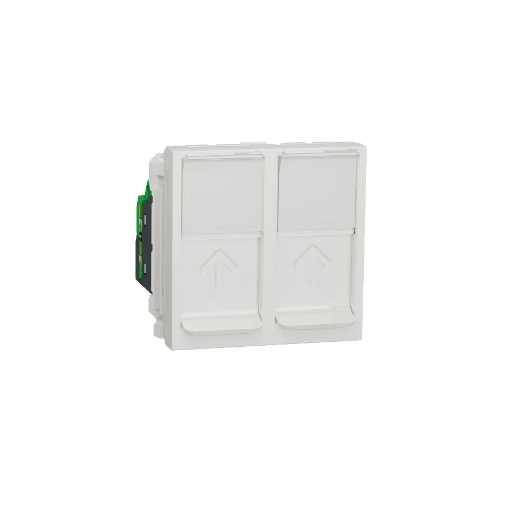

Priza dublă RJ45 SCHNEIDER Noua Unica NU342018 este un mecanism de date cu 2 porturi RJ45 Cat.5e, destinat cablării U/UTP pe perechi torsadate neecranate. Cele două porturi permit realizarea a două conexiuni de rețea în același mecanism de 2 module. Schneider declară compatibilitatea cu rețele 1000BASE-T, conectori S-One, conexiuni prin clic și câte 8 contacte pentru interfețele RJ45. Modelul este alb RAL 9003, se montează încastrat prin clipsare și are grad de protecție IP20 și rezistență mecanică IK01.
Pentru alegerea corectă trebuie verificate împreună cele două porturi RJ45, categoria Cat.5e, configurația U/UTP și formatul de 2 module. NU342018 nu trebuie confundată cu priza simplă NU341018 de 1 modul, chiar dacă cele două variante folosesc aceeași categorie de comunicații și același tip de cablare. Diferența practică este numărul de porturi și formatul modular ocupat în configurația Noua Unica.
Priză dublă RJ45 SCHNEIDER Noua Unica NU342018
Schneider identifică NU342018 drept priză dublă RJ45 Cat.5e UTP de 2 module. Fișa tehnică declară două prize de date, fiecare cu interfață RJ45 cu 8 contacte, iar domeniul de utilizare este comunicația.
Formatul dublu este util atunci când într-un singur punct de aparataj sunt necesare două conexiuni de date separate. În locul unui mecanism cu un singur port, NU342018 integrează două puncte RJ45 într-o configurație de 2 module.
Numărul de porturi și numărul de module nu trebuie confundate. În cazul acestei referințe coincid numeric — două porturi și două module — dar descriu caracteristici diferite ale produsului.
Cat.5e, nu Cat.5 simplu
Fișa tehnică exactă pentru NU342018 identifică interfețele ca RJ45 Cat.5e, cu 8 contacte și frecvență sub 155 MHz. Denumirea comercială actuală ETBM folosește „CAT5”, însă specificația Schneider este Cat.5e și aceasta trebuie utilizată în copy-ul optimizat.
Diferența este importantă pentru identificarea corectă a produsului și pentru compararea cu alte prize de rețea. O priză RJ45 poate aparține Cat.5e, Cat.6 sau unei alte categorii, chiar dacă forma conectorului este aceeași.
Categoria prizei trebuie corelată cu infrastructura de cablare în care este utilizată. Performanța unei legături de date depinde de ansamblul componentelor, nu doar de categoria mecanismului terminal.
Două porturi pentru două conexiuni de rețea
NU342018 are două porturi RJ45. Aceasta este principala diferență față de NU341018, varianta cu un singur port și format de 1 modul.
Configurația dublă este relevantă atunci când același punct trebuie să ofere două conexiuni fizice distincte de rețea. Fiecare port trebuie tratat ca o conexiune de date separată în infrastructura realizată.
Prezența a două porturi nu dublează automat viteza unei singure conexiuni și nu transformă mecanismul într-un switch de rețea. NU342018 oferă două terminații RJ45 pasive; distribuirea efectivă a rețelei depinde de infrastructura conectată în spatele lor.
UTP pentru cablare neecranată
Schneider declară pentru NU342018 tipul de manta U/UTP și organizarea conductorilor în perechi torsadate neecranate. În vocabularul comercial, produsul este astfel o priză Cat.5e UTP.
UTP și Cat.5e nu descriu aceeași caracteristică. Cat.5e reprezintă categoria de comunicații, în timp ce U/UTP indică lipsa ecranării cablului și a perechilor.
Dacă infrastructura proiectată utilizează o soluție ecranată, trebuie verificată o priză corespunzătoare acelui tip de cablare. NU342018 este referința pentru configurația neecranată.
1000BASE-T și transmisie de date
Fișa Schneider declară pentru NU342018 tipul de rețea 1000BASE-T. Această caracteristică o poziționează pentru infrastructuri Ethernet Gigabit realizate cu componente compatibile.
Prezența standardului 1000BASE-T nu trebuie transformată într-o promisiune că orice conexiune prin această priză va atinge automat o anumită performanță. Cablul, lungimea traseului, terminarea conductorilor, echipamentele active și celelalte componente influențează rezultatul final.
Priza trebuie privită ca una dintre componentele pasive ale legăturii de date.
Conectori S-One și conexiuni prin clic
NU342018 utilizează conectori S-One, iar Schneider declară conexiuni de tip clic. Tipul amprentei este Infraplus.
Aceste caracteristici descriu construcția exactă a mecanismului și sunt utile pentru diferențierea față de prize RJ45 care folosesc alte sisteme de terminare.
Descrierea comercială nu trebuie însă transformată într-un ghid de sertizare sau conectare. Terminarea cablurilor trebuie realizată conform instrucțiunilor Schneider și cerințelor sistemului de cablare.
Clapete de protecție și suport pentru etichete
Schneider declară pentru NU342018 clapete de protecție și suport pentru etichetă. Clapetele ajută la limitarea acumulării prafului în zona porturilor atunci când acestea nu sunt utilizate.
Suportul pentru etichetare este util atunci când cele două conexiuni trebuie diferențiate. Într-o infrastructură cu mai multe prize de date, identificarea porturilor poate simplifica administrarea traseelor.
Clapetele nu trebuie confundate cu gradul IP al produsului. Mecanismul rămâne clasificat IP20.
2 module în sistemul Noua Unica
Priza dublă RJ45 NU342018 ocupă 2 module. Acest format trebuie luat în calcul la alegerea suportului și a ramei care vor completa configurația Noua Unica.
Priza NU342018 reprezintă mecanismul funcțional. Rama decorativă și cadrul de fixare sunt componente distincte ale ansamblului și trebuie selectate în funcție de configurația modulară dorită.
Comparativ, NU341018 oferă un singur port și ocupă 1 modul. Alegerea dintre cele două variante depinde astfel atât de numărul necesar de conexiuni, cât și de spațiul modular disponibil.
Montaj încastrat și fixare prin clipsare
Schneider declară pentru NU342018 montaj încastrat și fixare prin clipsare. Direcția de instalare a mecanismului este dreaptă.
Clipsarea descrie integrarea mecanică a prizei în sistem, în timp ce conexiunile prin clic descriu terminarea cablurilor în conectorii de date. Sunt două caracteristici diferite.
Montajul mecanismului și conectarea cablurilor trebuie realizate conform documentației tehnice a producătorului.
Dimensiuni de 45 x 45 x 40,5 mm
NU342018 are 45 mm înălțime, 45 mm lățime și 40,5 mm adâncime. Adâncimea de montaj declarată este de 40,5 mm.
Formatul de 45 x 45 mm corespunde celor două module ale mecanismului și îl diferențiază fizic de varianta de 1 modul NU341018, care are lățimea de 22,5 mm.
Dimensiunile sunt un reper util, dar nu înlocuiesc verificarea codului și a caracteristicilor de comunicații.
Alb RAL 9003 și ABS stabilizat UV
Placa centrală a prizei NU342018 este realizată din termoplastic ABS stabilizat UV. Culoarea declarată este alb RAL 9003.
Această specificație este mai precisă decât termenul generic „termoplastic” din PDP-ul actual. Nu este însă necesar să fie transformată în promisiuni despre o durată de viață garantată sau păstrarea neschimbată a aspectului în orice condiții.
IP20 și IK01
Priza dublă RJ45 SCHNEIDER NU342018 are grad de protecție IP20 și rezistență mecanică IK01. Cele două clasificări descriu proprietăți diferite ale produsului.
IP20 nu înseamnă protecție completă împotriva prafului sau adecvare pentru orice mediu. Similar, IK01 nu trebuie prezentat drept „protecție superioară” la impact.
Pentru o instalație cu cerințe speciale de protecție trebuie verificată o soluție concepută explicit pentru condițiile respective.
NU342018 sau NU341018?
NU342018 are două porturi RJ45 și ocupă 2 module. NU341018 are un singur port RJ45 și ocupă 1 modul. Ambele sunt Cat.5e U/UTP și fac parte din gama Noua Unica.
Dacă într-un punct este necesară o singură conexiune de date și spațiul modular este limitat, varianta de 1 modul poate fi cea relevantă. Pentru două conexiuni RJ45 în același mecanism, NU342018 este varianta dublă.
Codurile apropiate fac necesară verificarea referinței înainte de comandă.
Cum identifici exact SCHNEIDER NU342018?
Identificarea completă este priză dublă RJ45 + SCHNEIDER + Noua Unica + Cat.5e + UTP + 2 module + NU342018.
Produsul are două porturi cu câte 8 contacte, conectori S-One, conexiuni prin clic, clapete de protecție, suport pentru etichete, montaj încastrat și fixare prin clipsare. ETBM confirmă SKU SD01228 și EAN 3606489467531.
Erori frecvente
Confundarea Cat.5 cu Cat.5e
Fișa tehnică exactă NU342018 declară Cat.5e sub 155 MHz. Aceasta este categoria care trebuie folosită în descrierea tehnică, chiar dacă titlul actual ETBM folosește CAT5.
Interpretarea celor 2 module ca un singur port mai mare
NU342018 are efectiv două porturi RJ45. Cele 2 module descriu separat formatul mecanismului în sistemul Noua Unica.
Confundarea UTP cu o soluție ecranată
Produsul este U/UTP pentru perechi torsadate neecranate. Pentru o infrastructură ecranată trebuie verificată o variantă corespunzătoare.
Presupunerea că două porturi dublează viteza
Cele două porturi reprezintă două conexiuni fizice distincte. Priza nu este un switch și nu agregă automat lățimea de bandă a celor două porturi.
Interpretarea IP20 sau IK01 ca protecție ridicată
IP20 și IK01 trebuie păstrate ca valori tehnice declarate, fără promisiuni suplimentare privind utilizarea în condiții dificile.
Întrebări frecvente
Câte porturi RJ45 are SCHNEIDER NU342018?
NU342018 are două porturi RJ45 cu câte 8 contacte și ocupă 2 module în sistemul Noua Unica.
Priza NU342018 este Cat.5 sau Cat.5e?
Fișa tehnică Schneider declară Cat.5e, cu frecvență sub 155 MHz. Aceasta este specificația tehnică precisă pentru referința NU342018.
NU342018 este UTP sau STP?
Este varianta U/UTP pentru cablare pe perechi torsadate neecranate.
Care este diferența dintre NU342018 și NU341018?
NU342018 are două porturi și ocupă 2 module. NU341018 are un port și ocupă 1 modul. Ambele sunt prize Cat.5e U/UTP.
Priza include protecție pentru porturile RJ45?
Schneider declară clapete de protecție pentru limitarea acumulării prafului și suport pentru etichetarea conexiunilor.
