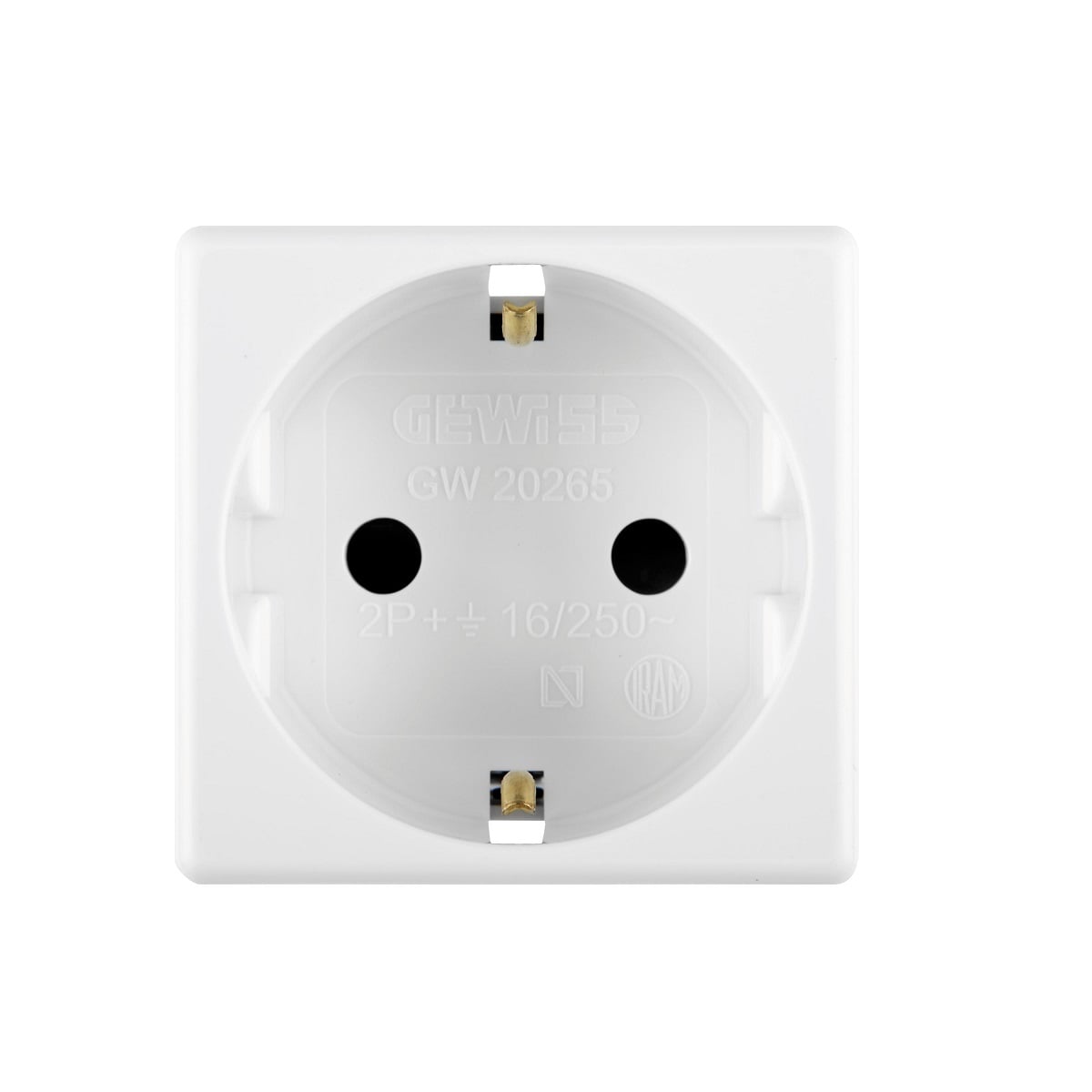

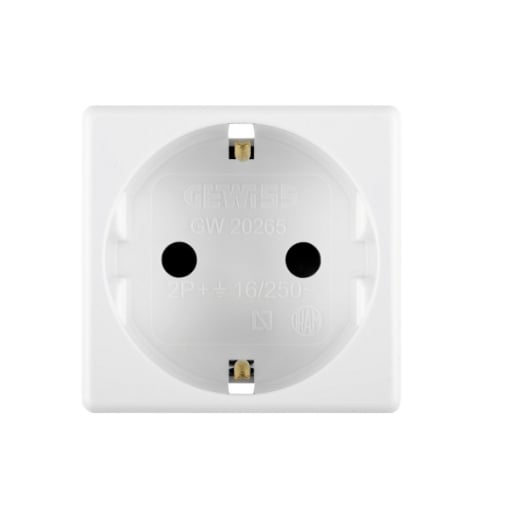

Priza Schuko GEWISS System GW20265 2P+E 16A 250V alba

Priza Schuko GEWISS System GW20265 este o priză modulară albă, 2P+E, pentru 16A la 250V, destinată configurațiilor de aparataj din gama System White. Mecanismul ocupă 2 module, este prevăzut cu borne cu șurub și obturatoare de protecție și este realizat din tehnopolimer. Modelul este potrivit atunci când instalația folosește aparataj modular GEWISS System și este necesară o priză standard german cu contact de protecție.

Priză Schuko de 2 module pentru gama GEWISS System

Modelul GW20265 face parte din gama System White de la GEWISS. Formatul de 2 module indică spațiul ocupat de mecanism în configurația modulară și nu înseamnă că produsul include două prize. GW20265 este un singur mecanism de priză 2P+E, conceput pentru integrarea într-o configurație System compatibilă.

Standardul prizei este german, iar produsul este declarat pentru pini de conectare cu diametrul de 4.8 mm. Valorile electrice nominale sunt 16A și 250V. Aceste informații sunt relevante atât pentru proiectarea unei configurații noi de aparataj, cât și pentru înlocuirea unui mecanism existent din aceeași gamă.

Ce trebuie verificat pentru compatibilitatea cu aparatajul System

Priza GEWISS System GW20265 trebuie aleasă ca parte a unei configurații modulare. Produsul aparține gamei System White, iar înainte de alegerea suportului și a plăcii trebuie verificată compatibilitatea acestora cu gama System și numărul de module disponibil.

Culoarea albă nu este suficientă pentru stabilirea compatibilității. Două mecanisme sau rame cu aspect asemănător pot aparține unor serii diferite. Pentru modelul GW20265, apartenența la gama System este un criteriu mai important decât simpla potrivire vizuală.

Pentru completarea unei configurații din aceeași familie pot fi consultate prizele și întrerupătoarele modulare GEWISS System. Pentru alte tipuri de mecanisme sunt disponibile și alte prize GEWISS și prize modulare, fiecare cu propriile cerințe de compatibilitate.

Borne cu șurub și capacitatea de conectare

Priza Schuko GEWISS System GW20265 utilizează borne cu șurub. Pentru cabluri torsadate, producătorul declară o capacitate de strângere de la minimum 0.75 mm² până la maximum 2x4 mm². Pentru cabluri solide, intervalul declarat este de la minimum 0.5 mm² până la maximum 2x2.5 mm².

Diferența dintre cele două valori contează atunci când mecanismul este ales pentru o instalație existentă sau pentru o configurație stabilită prin proiect. Tipul și secțiunea conductorului trebuie verificate separat, deoarece aceeași bornă are capacități declarate diferite pentru conductori solizi și torsadați.

Aceste valori descriu capacitatea bornelor modelului GW20265. Ele nu stabilesc singure dimensionarea conductorului sau a circuitului și nu înlocuiesc cerințele proiectului electric.

Material, finisaj și elemente de protecție

Corpul prizei GW20265 este realizat din tehnopolimer, iar culoarea declarată este alb. Gama System White utilizează un finisaj alb lucios, ceea ce permite păstrarea unei prezentări unitare atunci când mecanismele și plăcile sunt selectate din aceeași familie.

Priza este prevăzută cu obturatoare de protecție. Pentru modelul GW20265 este declarată și o prindere a bornei la tracțiunea cablului mai mare de 50N. Documentația tehnică indică, de asemenea, un test cu fir incandescent la 850°C și o termo-presiune cu bilă la 125°C.

Aceste caracteristici sunt utile atunci când produsul trebuie verificat după fișa tehnică, nu doar după aspect sau după formatul modular.

Standarde și parametri tehnici declarați

Pentru priza GEWISS GW20265 sunt indicate standardele IEC 60884-1, UNE 20315-1-1 și UNE 20315-1-2. Producătorul declară o rezistență la tensiunea de test de 2000V la 50Hz timp de un minut și 10.000 de modificări de poziție la In 250V AC, cosφ=0.8, pentru testul de funcționare prelungită.

Parametrii principali ai produsului rămân cei care influențează direct alegerea: priză standard german, configurație 2P+E, 16A, 250V, format de 2 module, culoare albă, borne cu șurub și compatibilitate cu gama System White.

Când este potrivită priza Schuko GEWISS GW20265

Priza Schuko GEWISS System GW20265 este potrivită pentru configurațiile în care este utilizată gama modulară System și este necesară o priză standard german 2P+E de 16A la 250V. Modelul este relevant pentru instalații în care trebuie păstrată compatibilitatea cu suporturile și plăcile din aceeași familie de aparataj.

GW20265 poate fi o alegere potrivită și atunci când se înlocuiește un mecanism existent din gama System White, cu condiția ca formatul de 2 module și celelalte caracteristici ale configurației să corespundă.

Dacă instalația folosește altă serie GEWISS sau alt sistem modular, mecanismul nu trebuie ales numai după culoare, dimensiune sau aspect. Seria de aparataj și compatibilitatea dintre mecanism, suport și placă trebuie verificate înainte de alegere.

Erori frecvente la alegerea prizei GEWISS GW20265

Confundarea celor 2 module cu două prize

Priza GEWISS GW20265 este un singur mecanism care ocupă 2 module. Mențiunea „2 module” descrie lățimea modulară necesară în suport și nu numărul de prize.

Alegerea ramei numai după culoare

Priza GW20265 aparține gamei System White. O ramă sau o placă albă din altă familie nu devine automat compatibilă. Seria suportului și a plăcii trebuie verificată înainte de configurarea ansamblului.

Folosirea valorii de 16A ca unic criteriu de alegere

Curentul nominal de 16A este doar unul dintre parametrii produsului. Pentru priza GEWISS GW20265 trebuie verificate și standardul german, configurația 2P+E, tensiunea de 250V, formatul de 2 module și apartenența la gama System.

Ignorarea tipului de conductor la verificarea bornelor

Priza GEWISS System GW20265 are capacități declarate diferite pentru conductori solizi și torsadați. Verificarea trebuie făcută după tipul concret de conductor și după secțiunea acestuia, nu doar după faptul că mecanismul utilizează borne cu șurub.

Întrebări frecvente despre priza GEWISS System GW20265

Ce înseamnă 2 module la priza GEWISS GW20265?

Priza GEWISS System GW20265 ocupă 2 module în sistemul modular System. Mențiunea indică spațiul necesar mecanismului în suportul compatibil, nu faptul că produsul ar include două prize.

Priza GEWISS GW20265 este o priză Schuko?

Priza GEWISS GW20265 este o priză standard german 2P+E, cu valori nominale de 16A și 250V. Produsul este declarat pentru pini de conectare cu diametrul de 4.8 mm.

Priza GEWISS GW20265 este compatibilă cu orice ramă GEWISS?

Priza GEWISS GW20265 aparține gamei System White. Compatibilitatea trebuie verificată cu suporturile și plăcile corespunzătoare gamei System; apartenența la același brand sau aceeași culoare nu confirmă automat compatibilitatea dintre serii.

Ce tip de borne are priza GEWISS System GW20265?

Priza GEWISS System GW20265 folosește borne cu șurub. Capacitatea declarată este de minimum 0.75 mm² până la maximum 2x4 mm² pentru cabluri torsadate și de minimum 0.5 mm² până la maximum 2x2.5 mm² pentru cabluri solide.

Priza GEWISS GW20265 are obturatoare de protecție?

Priza GEWISS GW20265 este prevăzută cu obturatoare de protecție. Caracteristica este declarată pentru modelul GW20265 și face parte din configurația acestui mecanism.
