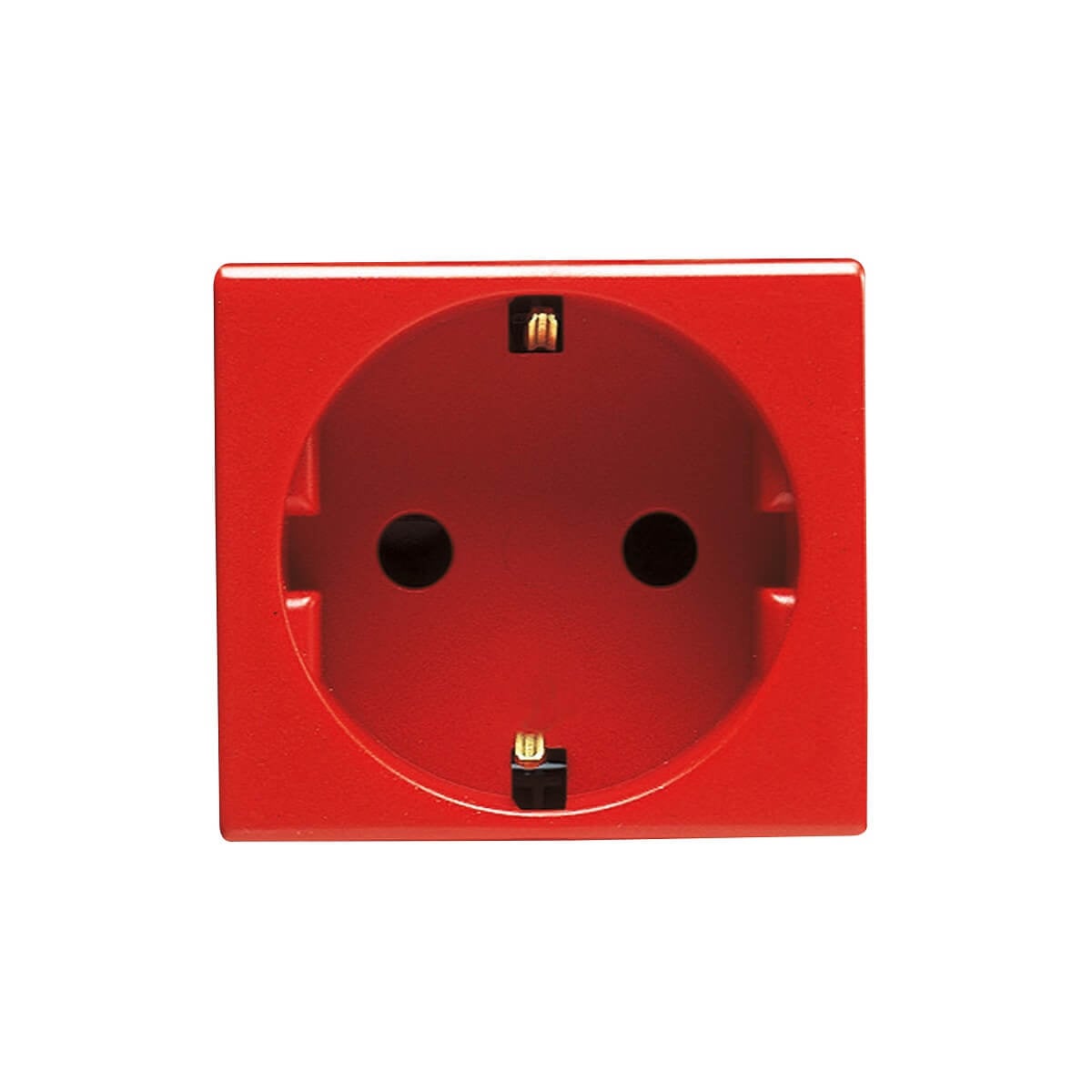

Priza Schuko GEWISS SYSTEM GW20297 2P+E 16A 250V 2 module rosie

GEWISS GW20297 este o priză Schuko roșie de 16A, destinată realizării unui punct de alimentare pe o linie dedicată. Are configurație 2P+E, tensiune nominală 250V c.a. și ocupă 2 module în gama GEWISS SYSTEM. Culoarea roșie ajută la diferențierea vizuală a prizei față de circuitele realizate cu aparataj de altă culoare.

La ce se folosește GEWISS GW20297

Rolul prizei este să ofere un punct fix de alimentare pentru echipamente cu fișă compatibilă cu standardul german Schuko. GW20297 este încadrată de producător la prize pentru linii dedicate, ceea ce o face relevantă în instalațiile în care un anumit circuit trebuie identificat separat de prizele uzuale.

Priza nu stabilește singură destinația electrică a circuitului. Faptul că este roșie permite identificarea vizuală, dar funcția efectivă a liniei depinde de modul în care instalația este proiectată, cablată și protejată.

Ce înseamnă 2P+E, 16A și 250V

GW20297 are configurație 2P+E, adică două contacte active și contact de protecție. Curentul nominal este de 16A, iar tensiunea nominală este de 250V c.a.

Acești parametri trebuie verificați înainte de alegere. O priză Schuko GEWISS trebuie să fie compatibilă atât cu fișa echipamentului, cât și cu circuitul electric în care este instalată.

Standard Schuko cu obturatoare de protecție

GW20297 este o priză conform standardului german, pentru pini de conectare cu diametrul de 4,8mm. Mecanismul este prevăzut cu obturatoare de protecție, care limitează accesul direct la contactele prizei atunci când nu este introdusă o fișă compatibilă.

Obturatoarele fac parte din construcția prizei, dar nu înlocuiesc protecțiile circuitului. Aparatele de protecție și dimensionarea instalației trebuie stabilite separat în funcție de cerințele circuitului.

De ce este roșie această priză

Culoarea roșie permite diferențierea vizuală a prizei într-un ansamblu de aparataj. GEWISS clasifică modelul GW20297 ca fiind destinat liniilor dedicate.

Totuși, o priză roșie nu trebuie interpretată automat ca priză pentru o anumită aplicație, precum UPS sau alimentare de siguranță, dacă acest lucru nu este stabilit de instalația respectivă. Culoarea identifică mecanismul, iar destinația circuitului este definită prin proiect și cablare.

2 module în gama GEWISS SYSTEM

GW20297 ocupă 2 module în sistemul modular GEWISS SYSTEM. Această dimensiune trebuie luată în calcul la alegerea suportului, ramei și a celorlalte mecanisme care formează ansamblul.

Numărul de module nu reprezintă numărul de prize. GW20297 este o singură priză Schuko care ocupă spațiul a două module în configurația modulară.

Cum se conectează priza

Conductorii se fixează în borne cu șurub. Capacitatea declarată a bornelor este de 0,75–2x4mm² pentru conductori flexibili și de 0,5–2x2,5mm² pentru conductori rigizi.

Aceste intervale indică secțiunile acceptate mecanic de borne. Secțiunea efectivă a conductorului și protecția circuitului trebuie dimensionate în funcție de instalația electrică.

Ce verifici înainte de cumpărare

Alege GW20297 atunci când ai nevoie de o priză Schuko GEWISS roșie, pentru o linie dedicată, în configurație SYSTEM de 2 module. Înainte de comandă trebuie verificate standardul prizei, curentul nominal, gama modulară și configurația instalației.

• Tip: priză Schuko / standard german.
• Configurație: 2P+E.
• Curent nominal: 16A.
• Tensiune nominală: 250V c.a.
• Destinație: linii dedicate.
• Format: 2 module SYSTEM.
• Culoare: roșu.
• Material: tehnopolimer.
• Protecție contacte: obturatoare de protecție.
• Conectare: borne cu șurub.

Pentru celelalte mecanisme necesare configurației poți consulta aparatajul GEWISS SYSTEM și gama de prize GEWISS.

Erori frecvente

Presupunerea că orice priză roșie este pentru UPS. GW20297 este declarată pentru linii dedicate, însă funcția exactă a circuitului nu este determinată de culoarea prizei. Verifică proiectul și destinația liniei înainte de montaj.

Confundarea celor 2 module cu două prize. GW20297 este un singur mecanism Schuko care ocupă două module. Dacă sunt necesare două puncte de alimentare, configurația trebuie proiectată separat.

Alegerea doar după faptul că este Schuko. Pe lângă standardul prizei trebuie verificate 16A, 250V, gama GEWISS SYSTEM și spațiul de 2 module disponibil în ansamblu.

Ignorarea tipului de borne. GW20297 folosește borne cu șurub și are limite definite pentru secțiunea conductorilor. Conductoarele trebuie să respecte atât capacitatea bornelor, cât și dimensionarea circuitului.

Întrebări frecvente

La ce se folosește priza GEWISS GW20297?

GEWISS GW20297 se folosește pentru realizarea unui punct Schuko de 16A și 250V pe o linie dedicată. Culoarea roșie permite diferențierea vizuală a prizei în instalație, iar funcția concretă a circuitului este stabilită prin proiectare și cablare.

GW20297 este o priză Schuko?

GEWISS GW20297 este o priză conform standardului german, cunoscut comercial ca Schuko, în configurație 2P+E. Este destinată fișelor compatibile cu pini de 4,8mm.

Priza roșie GW20297 este obligatoriu pentru UPS?

GEWISS GW20297 este destinată liniilor dedicate, dar producătorul nu definește culoarea roșie ca fiind exclusiv pentru UPS. Destinația concretă trebuie stabilită prin configurația circuitului electric.

GW20297 are protecție pentru contacte?

GEWISS GW20297 include obturatoare de protecție integrate. Acestea limitează accesul direct la contactele prizei atunci când nu este conectată o fișă.

Cât spațiu ocupă GW20297?

GEWISS GW20297 ocupă 2 module în gama SYSTEM. Este o singură priză, iar cele două module descriu spațiul necesar în suportul modular.
