Priza Schuko SCHNEIDER Noua Unica NU303618 este un mecanism modular 2P+E, de 2 module, cu valori nominale de 16 A la 250 V AC. Varianta NU303618 este fără obturatoare și utilizează contactele laterale de împământare specifice standardului Schuko. Are finisaj alb lucios RAL 9003, borne cu șurub, fixare prin clipsare și montaj încastrat. Mecanismul măsoară 45 x 45 x 40 mm, iar adâncimea de montaj declarată de Schneider este de 30.5 mm. Pentru identificarea corectă contează împreună standardul Schuko, cele 2 module și referința NU303618.
În gama Noua Unica există mai multe prize 2P+E de 16 A care pot părea foarte apropiate ca denumire. Diferențele dintre standardul prizei, prezența obturatoarelor și formatul modular fac însă ca referințele să nu fie automat interschimbabile. Pentru NU303618, Schneider declară explicit standard Schuko și configurație fără obturatoare.

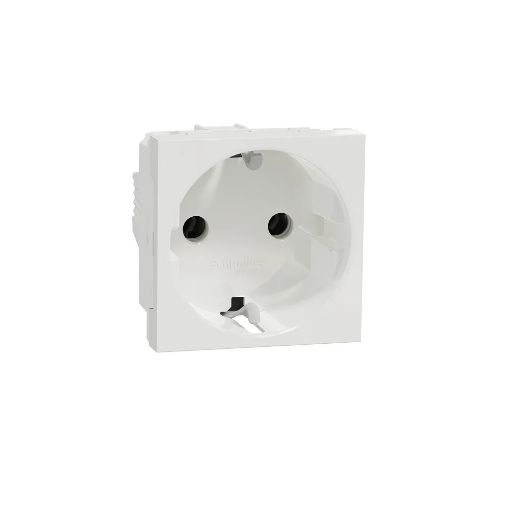

Priză Schuko SCHNEIDER Noua Unica NU303618
NU303618 este o priză de alimentare din gama modulară Noua Unica, prezentată ca mecanism cu o singură priză, configurație 2P+E și standard Schuko. Produsul ocupă 2 module și este destinat montajului încastrat.
Standardul Schuko reprezintă un criteriu important de selecție. Documentația Schneider descrie împământarea prin contactele laterale specifice acestui standard. Astfel, produsul trebuie diferențiat de priza italiană NU302318 analizată anterior și de alte standarde de prize disponibile în gama Noua Unica.
NU303618 este mecanismul prizei. Pentru realizarea configurației complete trebuie luate în considerare separat componentele Noua Unica necesare ansamblului, inclusiv elementele de fixare și rama corespunzătoare configurației.
Standard Schuko cu configurație 2P+E
Schneider declară pentru NU303618 standard Schuko și configurație 2P+E. Contactul de protecție este realizat lateral, caracteristică utilizată de producător pentru descrierea standardului acestei prize.
Mențiunea 2P+E identifică configurația polilor, dar nu trebuie utilizată singură pentru alegerea produsului. În gama Noua Unica există și alte prize 2P+E care folosesc alte standarde constructive.
De aceea, dacă necesarul este explicit pentru o priză Schuko, termenul „Schuko” trebuie verificat împreună cu referința produsului. Pentru varianta analizată aici, codul corect este NU303618.
NU303618 este varianta fără obturatoare
O diferență importantă în familia Noua Unica este absența obturatoarelor la NU303618. Acest detaliu trebuie păstrat în descriere deoarece Schneider comercializează separat o variantă Schuko 2P+E de 16 A prevăzută cu obturatoare.
Referința cu obturatoare este NU303718. Pagina oficială Schneider o identifică explicit drept „Priza 2P+E 16A, obturatoare, alb”. NU303618 este, în schimb, referința standard fără această caracteristică.
Cele două produse nu trebuie confundate doar pentru că au același standard Schuko, aceeași configurație 2P+E, aceeași valoare nominală de 16 A și un aspect apropiat. Codul producătorului și prezența sau absența obturatoarelor sunt criterii clare de diferențiere.
Format modular de 2 module
Priza Schuko NU303618 ocupă 2 module în sistemul Noua Unica. Această informație este relevantă atunci când se stabilește configurația completă de aparataj și spațiul modular necesar mecanismului.
Numărul de module nu trebuie confundat cu numărul de prize. NU303618 are o singură priză, iar cele 2 module descriu formatul ocupat de mecanism în sistemul modular.
Această distincție devine utilă atunci când priza este combinată cu alte funcții Noua Unica. Configurația ramei trebuie raportată la totalul de module și la structura ansamblului, nu doar la numărul de mecanisme.
16 A la 250 V AC
Schneider declară pentru NU303618 un curent nominal de 16 A și o tensiune nominală de 250 V AC. Frecvența rețelei indicată în fișa tehnică este de 50/60 Hz.
Acestea sunt caracteristicile nominale ale prizei și nu trebuie transformate într-o recomandare privind puterea unui anumit consumator sau dimensionarea circuitului. Alegerea și protecția instalației electrice depind de cerințele întregului circuit, nu doar de valoarea nominală a mecanismului.
Fișa tehnică indică și o durabilitate electrică de 10000 de cicluri în condițiile de testare precizate de Schneider, precum și conformitatea cu IEC 60884-1 și DIN VDE 0620-1.
Borne cu șurub
NU303618 utilizează borne cu șurub. Fișa tehnică declară conectarea conductoarelor rigide și flexibile cu secțiuni de până la 4 mm², în limitele și condițiile specificate de producător.
Tipul bornelor este relevant atât pentru identificarea variantei, cât și pentru diferențierea de alte produse Noua Unica disponibile cu alte sisteme de conexiune.
Secțiunea maximă declarată nu trebuie interpretată ca recomandare universală pentru dimensionarea conductoarelor. Secțiunea efectivă și protecțiile circuitului trebuie stabilite în funcție de instalația în care este integrat produsul.
Fixare prin clipsare și montaj încastrat
Schneider specifică pentru NU303618 montaj încastrat și fixare prin clipsare. Cele două caracteristici descriu aspecte diferite ale integrării mecanismului.
Montajul încastrat se referă la poziționarea dispozitivului în configurația instalației, iar clipsarea reprezintă modul de fixare declarat pentru mecanism. Pagina actuală Schneider descrie produsul ca parte a sistemului modular Noua Unica și recomandă combinarea prizei cu cadrul de fixare și cadrul de acoperire corespunzătoare.
Aceste informații nu înlocuiesc instrucțiunile de instalare. Componentele și modul de realizare a ansamblului trebuie verificate conform documentației Schneider pentru configurația utilizată.
Alb RAL 9003 cu finisaj lucios
Varianta NU303618 are culoare alb RAL 9003 și finisaj lucios. Codul RAL oferă un reper precis pentru identificarea variantei cromatice și pentru asocierea cu celelalte elemente vizibile Noua Unica.
Pagina Schneider listează separat și alte variante cromatice pentru gama de prize. Prin urmare, culoarea trebuie verificată împreună cu referința dacă se urmărește o configurație cu același finisaj.
Pentru produsul de pe acest PDP, combinația relevantă este Schuko, 2 module, alb RAL 9003 și NU303618.
Materialele mecanismului
Fișa tehnică Schneider oferă informații mai precise decât termenul generic „termoplastic”. Pentru NU303618, capacul mecanismului este din policarbonat, iar carcasa este din policarbonat GF10 FR. Documentația indică separat CuZn37 pentru borne și CuZn33 pentru contactul de împământare.
Aceste specificații permit descrierea factuală a construcției fără calificative precum „material premium”, „indestructibil” sau „durabilitate garantată”.
Pentru alegerea comercială, materialul este un criteriu secundar față de standardul Schuko, formatul de 2 module și prezența sau absența obturatoarelor, dar rămâne util pentru identificarea exactă a construcției produsului.
45 x 45 x 40 mm și adâncime de montaj de 30.5 mm
Mecanismul NU303618 are 45 mm lățime, 45 mm înălțime și 40 mm adâncime. Adâncimea de montaj declarată de Schneider este de 30.5 mm, iar greutatea produsului din fișa tehnică este de 0.033 kg.
Dimensiunile sunt utile pentru verificarea formatului fizic, dar nu trebuie folosite singure pentru deducerea compatibilității cu alte componente. O priză cu dimensiuni apropiate poate utiliza alt standard, alt sistem modular sau altă referință.
Formatul de 2 module și codul NU303618 rămân criterii necesare pentru identificarea corectă.
IP20 și IK04
Fișa tehnică pentru NU303618 indică grad de protecție IP20 și rezistență mecanică IK04. Sunt două clasificări distincte și trebuie prezentate separat.
IP20 nu trebuie transformat într-o afirmație generală că produsul este potrivit automat pentru orice spațiu interior, iar IK04 nu justifică promisiuni precum „rezistă la orice șoc” sau „durabilitate garantată”. Cerințele concrete ale locului de instalare trebuie evaluate în raport cu întreaga configurație.
Valorile IP20 și IK04 sunt utile în special pentru compararea factuală cu alte variante Noua Unica care pot avea niveluri diferite de protecție.
NU303618 sau NU303718?
Dacă sunt comparate două prize Schuko Noua Unica albe, de 2 module și 16 A, diferența dintre NU303618 și NU303718 este importantă. NU303618 este varianta fără obturatoare, în timp ce NU303718 este identificată oficial de Schneider drept varianta cu obturatoare.
Ambele aparțin aceleiași game și au numeroase caracteristici comune, ceea ce face codul produsului deosebit de util pentru evitarea unei selecții greșite.
Dacă obturatoarele reprezintă o cerință a configurației, NU303618 nu trebuie aleasă presupunând că acestea sunt incluse. Trebuie verificată referința prevăzută explicit cu această caracteristică.
NU303618 înlocuiește vechea MGU3.036.18
Schneider indică oficial NU303618 drept înlocuitor pentru vechea referință Unica MGU3.036.18, a cărei fabricație a fost întreruptă.
Această informație este utilă atunci când produsul este căutat după un cod din generația anterioară. Ea nu înseamnă însă că toate componentele vechi și noi trebuie considerate automat identice sau interschimbabile în orice configurație.
Pentru o achiziție nouă, referința actuală care trebuie urmărită pentru această priză Schuko este NU303618.
Cum identifici exact SCHNEIDER NU303618?
Combinația relevantă este priză Schuko + SCHNEIDER + Noua Unica + 2 module + 16 A + 2P+E + NU303618. Produsul este varianta fără obturatoare, alb RAL 9003, cu borne cu șurub, clipsare și montaj încastrat.
PDP-ul ETBM confirmă suplimentar SKU SD01219 și EAN 3606489453848. Codul NU303618 rămâne însă reperul principal pentru diferențierea de alte prize Schuko Noua Unica și de variantele cu obturatoare.
Erori frecvente
Presupunerea că NU303618 are obturatoare
NU303618 este varianta fără obturatoare. Schneider oferă separat NU303718, identificată explicit ca priză 2P+E de 16 A cu obturatoare.
Confundarea prizei Schuko cu priza italiană
NU303618 utilizează standardul Schuko și contact lateral de împământare. Standardul italian este disponibil prin alte referințe Noua Unica.
Interpretarea celor 2 module ca două prize
NU303618 are o singură priză. Cele 2 module descriu spațiul ocupat de mecanism în sistemul modular Noua Unica.
Alegerea doar după valoarea de 16 A
Mai multe prize din gamă pot avea curent nominal de 16 A. Standardul Schuko, configurația 2P+E, numărul de module și codul NU303618 diferențiază produsul.
Confundarea IP20 cu IK04
IP20 și IK04 sunt clasificări diferite. Niciuna nu trebuie extinsă dincolo de nivelul de protecție declarat de producător.
Întrebări frecvente
Priza SCHNEIDER NU303618 este Schuko?
Da. Schneider declară explicit standardul Schuko și configurația 2P+E, cu contact lateral de împământare.
NU303618 are obturatoare?
Nu. NU303618 este varianta fără obturatoare. Pentru o priză Noua Unica Schuko cu obturatoare, Schneider are referința distinctă NU303718.
Câte module ocupă priza NU303618?
Mecanismul ocupă 2 module și include o singură priză.
Ce dimensiuni are mecanismul?
NU303618 are 45 x 45 x 40 mm. Adâncimea de montaj declarată în fișa tehnică este de 30.5 mm.
Ce tip de conexiune folosește NU303618?
Schneider declară borne cu șurub și fixarea mecanismului prin clipsare. Produsul este destinat montajului încastrat.
