Priza Schuko SCHNEIDER Noua Unica NU303718 este un mecanism de 2 module, 2P+E, cu valori nominale de 16 A la 250 V și obturatoare integrate. Este varianta albă din gama modulară Noua Unica și se diferențiază de NU303618 în primul rând prin prezența obturatoarelor. Produsul este destinat montajului încastrat, utilizează borne cu șurub și are dimensiuni de 45 x 45 x 40 mm. ETBM indică pentru această referință grad de protecție IP21 și rezistență mecanică IK04.
Pentru alegerea corectă, trebuie verificate împreună standardul Schuko, configurația 2P+E, cele 2 module și prezența obturatoarelor. În gama Noua Unica există prize foarte apropiate ca aspect și valori nominale, dar cu referințe și caracteristici diferite. Codul NU303718 elimină ambiguitatea atunci când este necesară exact varianta Schuko cu obturatoare.

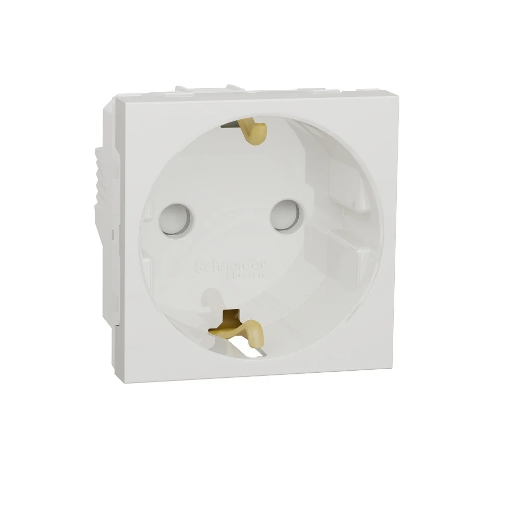

Priză Schuko SCHNEIDER Noua Unica NU303718
Schneider identifică oficial NU303718 drept „Noua Unica, Priza 2P+E 16A, obturatoare, alb”. Produsul face parte din sistemul modular Noua Unica și reprezintă mecanismul funcțional al prizei, nu o ramă decorativă sau un ansamblu complet de aparataj.
Standardul Schuko este un criteriu important de selecție. În gama Noua Unica există și prize pentru alte standarde, inclusiv varianta italiană de 1 modul. Aceeași valoare nominală de 16 A nu face aceste produse echivalente.
Pentru NU303718, combinația care trebuie urmărită este: Schuko, 2P+E, 16 A, 2 module, obturatoare și cod NU303718.
Obturatoarele diferențiază NU303718 de NU303618
Cea mai utilă comparație pentru această priză este cu NU303618. Ambele referințe aparțin gamei Noua Unica și sunt prize Schuko 2P+E de 16 A, însă NU303718 este varianta prevăzută cu obturatoare.
Schneider menționează explicit această caracteristică atât în denumirea oficială, cât și între avantajele produsului. Prin urmare, prezența obturatoarelor nu trebuie omisă din denumirea comercială și nici presupusă automat pentru orice priză Schuko din aceeași familie.
Dacă obturatoarele fac parte din cerințele configurației, verificarea codului NU303718 este mai sigură decât alegerea produsului doar după fotografie, culoare sau valoarea de 16 A.
Ce rol au obturatoarele?
Schneider prezintă obturatoarele integrate ca o caracteristică pentru protecție îmbunătățită. Acesta este beneficiul declarat de producător și reprezintă limita corectă în care caracteristica poate fi descrisă.
Obturatoarele nu trebuie prezentate ca înlocuitor pentru protecțiile circuitului electric și nici ca o garanție împotriva tuturor riscurilor electrice. Sunt o caracteristică constructivă a prizei NU303718.
Din perspectiva selecției, rolul lor este și mai simplu: diferențiază această referință de varianta Schuko Noua Unica fără obturatoare.
Format de 2 module
Priza Schuko NU303718 ocupă 2 module în sistemul Noua Unica. Numărul de module descrie formatul mecanismului și spațiul ocupat în configurația modulară.
Cele 2 module nu înseamnă două prize. NU303718 este un mecanism cu o singură priză 2P+E. Distincția este importantă atunci când se calculează configurația unei rame în care sunt combinate mai multe funcții Noua Unica.
Rama, suportul și celelalte componente ale ansamblului trebuie alese în funcție de configurația completă. Simplul fapt că două componente aparțin gamei Noua Unica nu este suficient pentru a deduce o anumită combinație.
16 A la 250 V
ETBM și Schneider indică pentru NU303718 un curent nominal de 16 A și o tensiune nominală de 250 V. Aceste valori descriu caracteristicile nominale ale mecanismului.
Valoarea de 16 A nu trebuie transformată într-o afirmație că priza poate alimenta „orice aparat”. Sarcina admisibilă într-o instalație nu se stabilește doar după curentul nominal al prizei, ci depinde de configurația și protecțiile întregului circuit.
Din același motiv, împământarea 2P+E nu trebuie prezentată drept protecție împotriva scurtcircuitului. Este o caracteristică a configurației prizei, în timp ce protecția circuitului este o funcție separată.
Standard Schuko și configurație 2P+E
NU303718 este o priză Schuko 2P+E. Acest standard trebuie verificat înaintea alegerii, mai ales atunci când produsul este comparat cu prize italiene sau cu alte variante de aparataj modular.
Configurația 2P+E indică cei doi poli și contactul de protecție. Nu este însă suficientă singură pentru identificarea standardului prizei, deoarece și alte tipuri de prize pot fi descrise 2P+E.
Termenul „Schuko” împreună cu NU303718 reprezintă identificarea comercială mai precisă pentru această variantă.
Borne cu șurub
Pagina oficială Schneider pentru NU303718 indică borne cu șurub. Tipul conexiunii este relevant deoarece producătorul listează în familia Noua Unica și variante cu borne fără șurub.
Această caracteristică trebuie verificată la nivelul referinței exacte și nu transferată automat între produse apropiate. În cazul NU303718, varianta analizată aici este cea cu borne cu șurub.
Tipul bornelor descrie construcția mecanismului, dar nu înlocuiește instrucțiunile Schneider privind instalarea și nici cerințele instalației electrice în care produsul va fi integrat.
Montaj încastrat în sistemul Noua Unica
Schneider declară pentru NU303718 montaj încastrat. Mecanismul este conceput ca parte a sistemului modular Noua Unica și trebuie asociat cu elementele corespunzătoare configurației realizate.
Montajul încastrat nu trebuie confundat cu tipul conexiunilor electrice sau cu sistemul ramei decorative. Acestea sunt caracteristici diferite ale ansamblului.
Pentru realizarea instalației trebuie respectată documentația Schneider și cerințele aplicabile circuitului; descrierea produsului nu trebuie transformată într-o procedură de instalare improvizată.
Finisaj alb lucios
NU303718 este varianta albă a prizei Schuko Noua Unica cu obturatoare. ETBM identifică finisajul drept alb lucios, iar Schneider listează separat alte variante cromatice ale aceleiași familii.
Există, printre altele, variante aluminium, antracit, bej, oranj, roșu și verde. De aceea, codul produsului trebuie verificat atunci când culoarea este relevantă pentru coordonarea cu rama și celelalte elemente vizibile.
Aspectul este însă un criteriu secundar față de standardul Schuko, cele 2 module, obturatoare și referința NU303718.
Dimensiuni de 45 x 45 x 40 mm
ETBM indică pentru mecanism 45 mm înălțime, 45 mm lățime și 40 mm lungime/adâncime. Aceste valori corespund formatului de 2 module declarat pentru produs.
Dimensiunile sunt utile pentru identificare, dar nu trebuie folosite ca singur criteriu de compatibilitate. Alte mecanisme Noua Unica pot avea dimensiuni apropiate și funcții sau caracteristici diferite.
Înainte de selecție trebuie verificate formatul modular, funcția, standardul Schuko și codul NU303718.
IP21 și IK04
ETBM declară pentru NU303718 grad de protecție IP21 și rezistență mecanică IK04. Cele două valori descriu caracteristici diferite și nu trebuie combinate într-o promisiune generală de rezistență sau siguranță.
IP21 nu justifică afirmația că priza este adecvată automat pentru orice încăpere sau orice condiții de expunere. Similar, IK04 nu înseamnă că mecanismul poate rezista oricărui impact.
Dacă locul de instalare impune cerințe speciale de protecție, acestea trebuie verificate pentru configurația completă și în documentația tehnică aplicabilă.
NU303718 înlocuiește vechea MGU3.037.18
Schneider indică oficial NU303718 drept produs de substituție pentru MGU3.037.18, referință Unica a cărei fabricație a fost întreruptă.
Această relație este utilă pentru utilizatorii care caută produsul după vechiul cod. Totuși, o substituție recomandată de producător nu înseamnă că trebuie presupusă compatibilitatea tuturor componentelor vechi și noi fără verificarea configurației.
Pentru achizițiile actuale, referința urmărită pentru această priză Noua Unica cu obturatoare este NU303718.
NU303618 sau NU303718?
Alegerea dintre cele două referințe trebuie făcută în primul rând după necesitatea obturatoarelor. NU303618 este varianta fără obturatoare, iar NU303718 este varianta cu obturatoare.
Ambele sunt prize Schuko Noua Unica 2P+E de 16 A și ocupă 2 module, ceea ce face ca denumirile să fie foarte apropiate. Tocmai de aceea codul producătorului trebuie verificat înaintea comenzii.
Pentru produsul analizat pe acest PDP, referința corectă este NU303718.
Cum identifici exact SCHNEIDER NU303718?
Identificarea relevantă este priză Schuko + SCHNEIDER + Noua Unica + 2 module + 16 A + 2P+E + obturatoare + NU303718.
ETBM confirmă SKU SD01220 și EAN 3606489453879. Produsul este alb lucios, destinat montajului încastrat și are borne cu șurub. Codul NU303718 este reperul cel mai sigur pentru diferențierea față de varianta fără obturatoare și față de alte standarde de priză.
Erori frecvente
Confundarea NU303718 cu NU303618
Diferența importantă este reprezentată de obturatoare. NU303718 le include, în timp ce NU303618 este varianta fără obturatoare.
Interpretarea celor 2 module ca două prize
NU303718 are o singură priză. Cele 2 module descriu formatul ocupat de mecanism în sistemul Noua Unica.
Alegerea doar după 16 A și 2P+E
Aceste caracteristici apar și la alte prize. Pentru identificarea exactă trebuie verificate standardul Schuko, obturatoarele și codul NU303718.
Considerarea obturatoarelor drept protecție a circuitului
Schneider prezintă obturatoarele ca element pentru protecție îmbunătățită. Ele nu înlocuiesc dispozitivele de protecție ale instalației electrice.
Confundarea IP21 cu IK04
IP21 și IK04 sunt clasificări distincte. Nu trebuie transformate în afirmații generale privind utilizarea prizei în orice condiții.
Întrebări frecvente
Priza SCHNEIDER NU303718 are obturatoare?
Da. Schneider identifică explicit NU303718 drept priză 2P+E de 16 A cu obturatoare.
Care este diferența dintre NU303718 și NU303618?
NU303718 este varianta Schuko cu obturatoare, în timp ce NU303618 este varianta fără obturatoare. Ambele aparțin gamei Noua Unica.
Câte module ocupă NU303718?
Priza ocupă 2 module și include un singur mecanism de priză 2P+E.
Ce tip de borne are NU303718?
Schneider indică pentru această variantă borne cu șurub. Produsul este destinat montajului încastrat.
Ce dimensiuni are priza?
ETBM indică dimensiuni de 45 x 45 x 40 mm pentru mecanism. Produsul este încadrat ca variantă de 2 module.
