Priza TV finală SCHNEIDER Sedna Design SDD111471 este o priză de capăt cu o singură ieșire TV și conector IEC tată de 9.52 mm. Modelul are pierdere prin și atenuare maximă de 4 dB pentru semnal TV în domeniul de frecvență 5–2200 MHz, borne cu șurub, finisaj alb lucios RAL 9003 și grad de protecție IP20. Este destinată montajului încastrat și se livrează ca mecanism cu suport de fixare și placă centrală.
Criteriul important la alegerea modelului SDD111471 nu este doar valoarea de 4 dB, ci și faptul că acesta este o priză TV finală, adică o priză de capăt. În gama Sedna există separat prize TV intermediare, precum SDD111474. Cele două tipuri îndeplinesc roluri diferite într-o distribuție TV și nu trebuie considerate variante interschimbabile doar pentru că folosesc același tip general de conexiune.

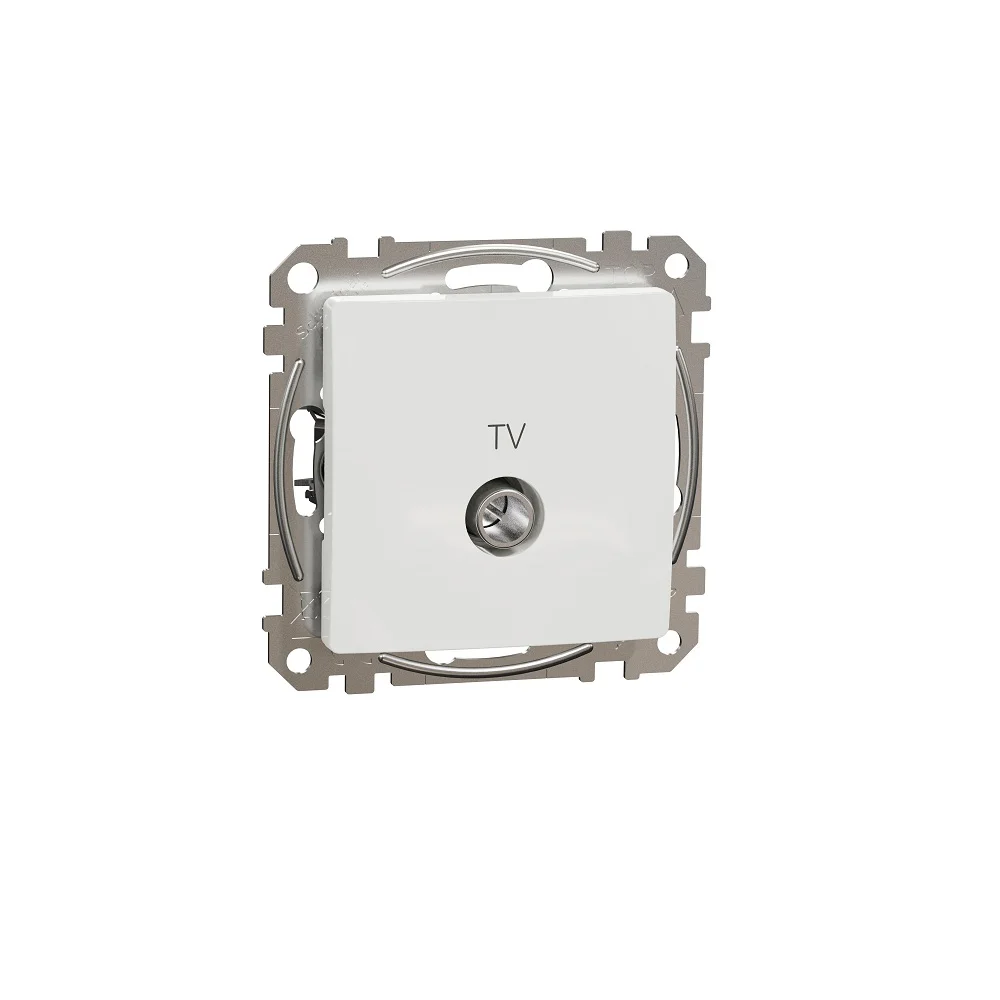

Priză TV finală SCHNEIDER Sedna Design SDD111471
Schneider clasifică SDD111471 drept priză TV de capăt, destinată aplicațiilor de suport media. Produsul are o singură ieșire și un conector TV IEC tată cu diametrul de 9.52 mm.
Termenii „finală” și „de capăt” descriu aceeași caracteristică funcțională a acestei referințe. Este o informație esențială la selecție deoarece gama include și prize TV intermediare. Aspectul apropiat al mecanismelor nu este suficient pentru a determina rolul lor în rețeaua de distribuție a semnalului.
Pentru identificarea exactă trebuie urmărite împreună tipul de priză, numărul și tipul conectorului, atenuarea declarată și referința producătorului SDD111471.
Ce înseamnă valoarea de 4 dB?
Pentru priza TV SCHNEIDER Sedna Design SDD111471, documentația tehnică declară pierdere prin de 4 dB. Atenuarea maximă este tot de 4 dB pentru semnal TV în domeniul de frecvență 5–2200 MHz.
Această valoare nu reprezintă o „putere a semnalului” și nici un câștig de 4 dB. Priza nu amplifică semnalul TV. Cei 4 dB reprezintă o caracteristică de atenuare/pierdere declarată pentru produs.
Diferența este importantă deoarece o formulare precum „semnal de 4 dB” poate sugera în mod eronat că valoarea indică performanța sau intensitatea semnalului furnizat de priză. În realitate, documentația Schneider folosește 4 dB pentru a descrie pierderea și atenuarea maximă.
Domeniu de frecvență 5–2200 MHz
Schneider specifică pentru SDD111471 o atenuare maximă de 4 dB pentru semnal TV în intervalul 5–2200 MHz. Domeniul de frecvență este o caracteristică tehnică utilă pentru identificarea și compararea mecanismelor de distribuție TV.
Valoarea trebuie păstrată împreună cu tipul exact de produs. Două prize care arată similar pot avea funcții diferite, alte valori de atenuare sau alte configurații de conectori.
De asemenea, această specificație nu justifică promisiuni privind calitatea imaginii sau intensitatea semnalului într-o instalație concretă. Rezultatul la punctul de recepție depinde de sistemul de distribuție din care priza face parte, nu doar de mecanismul terminal.
O singură ieșire TV cu conector IEC tată
Priza TV finală SCHNEIDER Sedna Design SDD111471 are o singură ieșire. Tipul conectorului declarat de producător este IEC tată, cu diametrul de 9.52 mm.
Acest detaliu permite diferențierea modelului de prizele multimedia care combină mai multe tipuri de ieșiri. În gama Sedna există, de exemplu, prize TV-R-SAT și TV-SAT, care sunt produse distincte și au alte referințe.
Dacă este necesar exclusiv un punct terminal TV cu configurația declarată pentru SDD111471, modelul oferă un singur conector TV. Dacă instalația necesită și conexiuni radio sau satelit, trebuie verificată o priză concepută explicit pentru funcțiile respective.
Priză TV finală sau priză TV intermediară?
Aceasta este una dintre cele mai importante diferențe la selecție. SDD111471 este o priză finală/de capăt. Schneider și ETBM listează separat SDD111474 drept priză TV intermediară, cu o altă valoare declarată de atenuare.
Prin urmare, SDD111471 și SDD111474 nu trebuie considerate două variante ale aceluiași produs diferențiate numai prin numărul de decibeli. Diferența dintre „finală” și „intermediară” descrie rolul prizei în configurația de distribuție TV.
Înainte de alegere trebuie stabilit tipul de priză necesar pentru instalația existentă sau proiectată. Valoarea de atenuare este apoi verificată pentru referința corespunzătoare.
Priză TV simplă, nu TV-R-SAT
SDD111471 trebuie diferențiată și de prizele care combină mai multe conexiuni media. Această referință este o priză TV cu o singură ieșire, nu o priză TV-R-SAT și nici o priză TV-SAT.
Diferența este relevantă deoarece produsele pot avea dimensiuni și finisaje apropiate în cadrul aceleiași familii Sedna. Numărul și tipul conectorilor trebuie verificate înainte de alegere.
Dacă instalația necesită separat TV, radio sau satelit, simpla apartenență la gama Sedna nu este suficientă pentru stabilirea compatibilității. Trebuie aleasă referința care declară explicit configurația de conectori necesară.

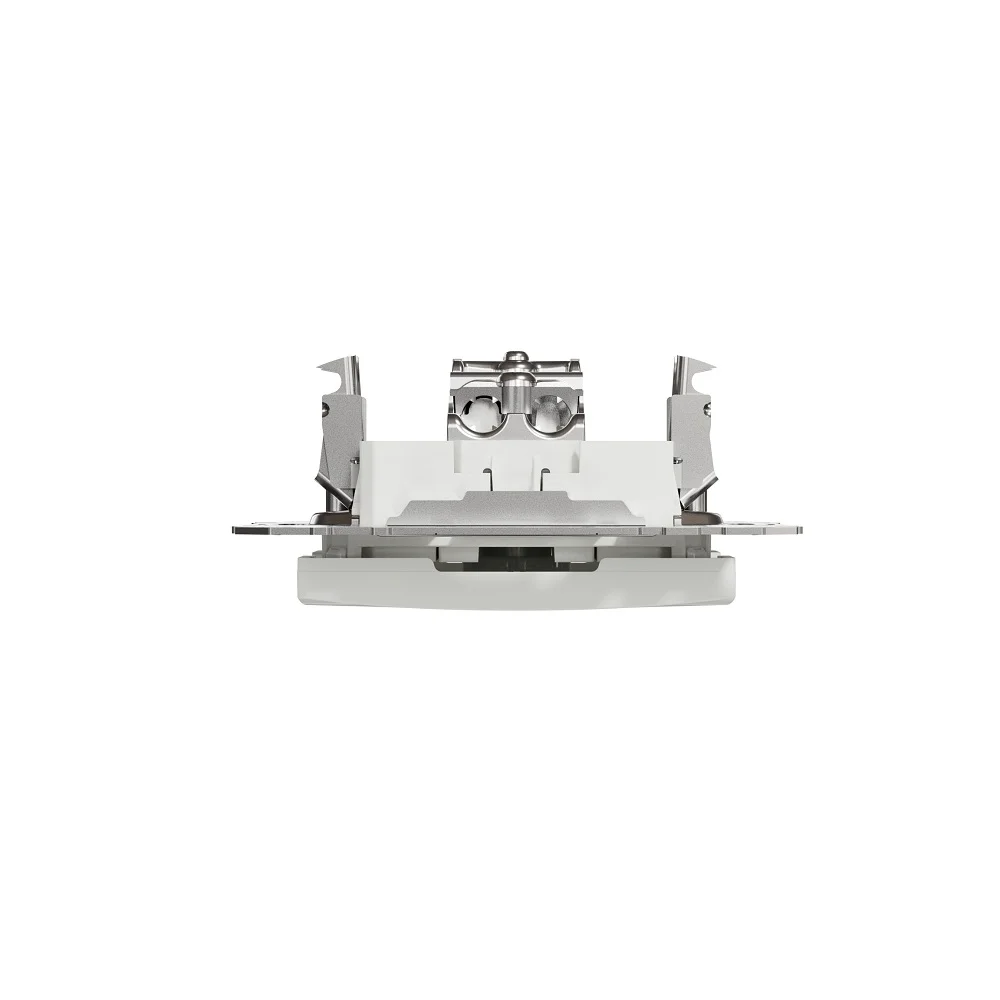

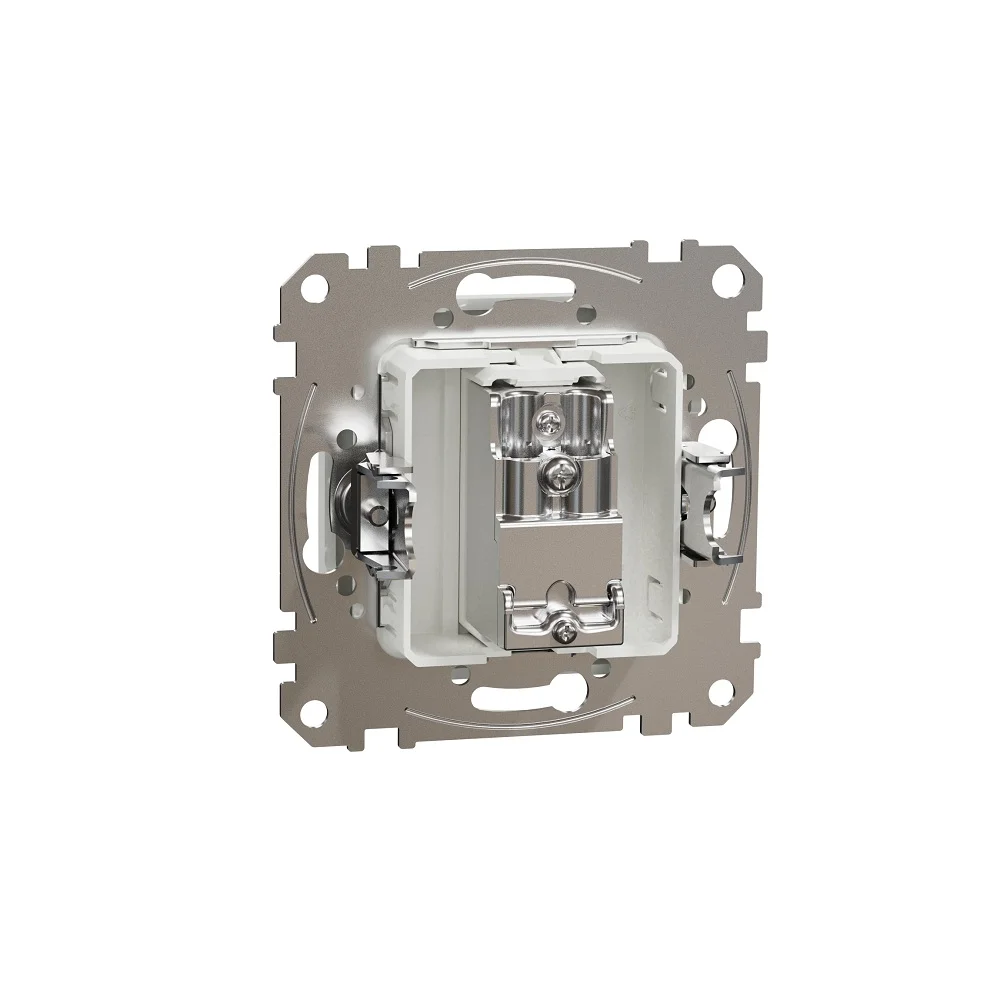

Borne cu șurub pentru SDD111471
Conexiunile modelului SDD111471 sunt realizate prin borne cu șurub. Această caracteristică este declarată explicit în fișa tehnică Schneider și ajută la identificarea construcției mecanismului.
Descrierea comercială nu trebuie transformată într-o schemă de conectare. Configurarea și conectarea cablului trebuie realizate conform documentației tehnice aplicabile instalației și instrucțiunilor producătorului.
Este important și ca specificația „borne cu șurub” să nu fie transferată automat altor prize media Sedna. Variantele apropiate trebuie verificate individual după referința exactă.
Finisaj alb lucios RAL 9003
Priza TV finală SCHNEIDER Sedna Design SDD111471 are culoare alb RAL 9003 și finisaj lucios. Părțile vizibile sunt realizate din termoplastic stabilizat ABS-UV, iar suprafața este netratată.
Produsul face parte din gama Sedna Design & Elements. Acest lucru permite păstrarea unei linii vizuale comune atunci când punctul TV este integrat într-un spațiu care utilizează și alte funcții Sedna Design cu același finisaj.
Culoarea și aspectul nu trebuie însă folosite pentru identificarea funcției tehnice. În aceeași familie există prize TV finale, intermediare și prize multimedia cu aspect apropiat. Referința SDD111471 confirmă varianta exactă.

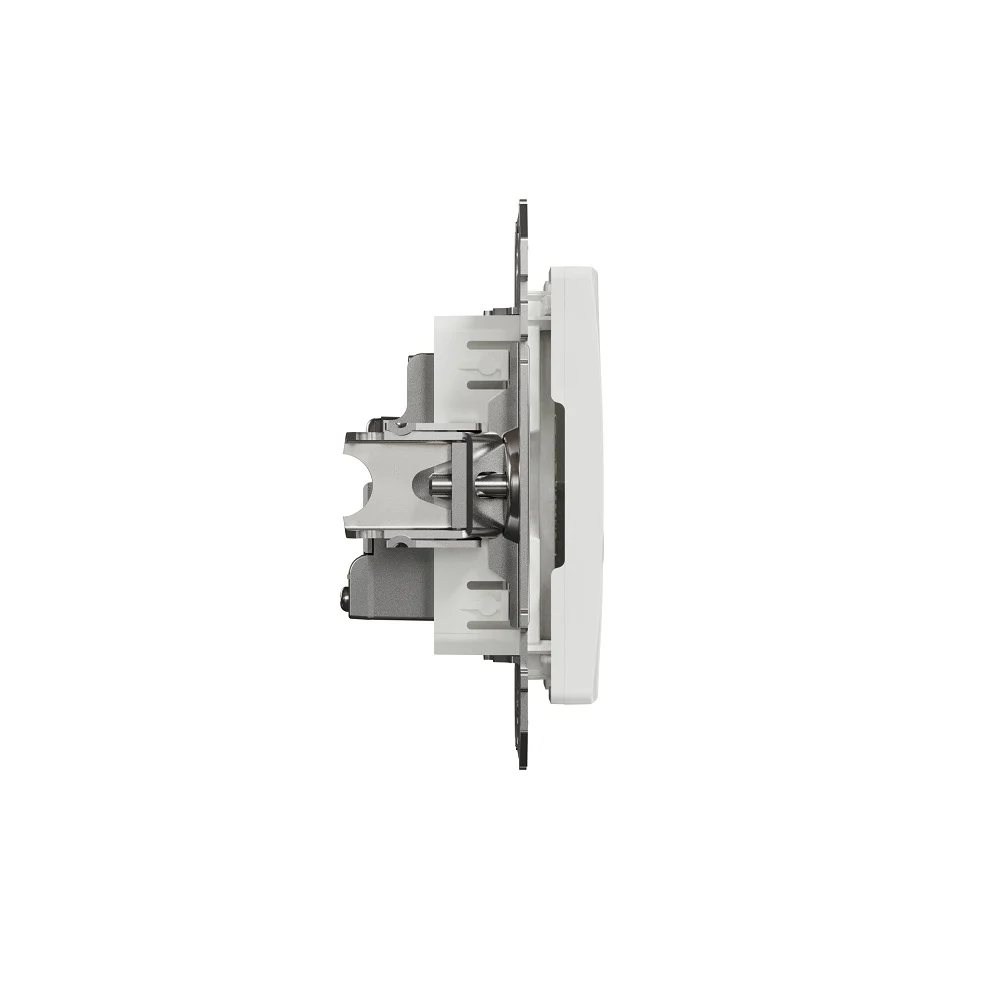

Montaj încastrat și dimensiuni
Priza TV SCHNEIDER Sedna Design SDD111471 este destinată montajului încastrat. Forma de livrare este mecanism cu suport de fixare și placă centrală. Producătorul indică fixarea prin gheare sau șuruburi.
Dimensiunile sunt de 73 mm înălțime, 73 mm lățime și 35 mm adâncime. Adâncimea de montaj declarată este de 22.5 mm, iar adâncimea părții vizibile este de 14.6 mm.
Aceste dimensiuni sunt utile pentru verificarea formatului exact al mecanismului, însă nu trebuie folosite singure pentru identificarea produsului. Alte mecanisme Sedna pot avea dimensiuni apropiate și funcții complet diferite.
Grad de protecție IP20 și rezistență mecanică IK02
Modelul SDD111471 are grad de protecție IP20 și grad de rezistență mecanică IK02. Marcajul de conformitate indicat în documentația produsului este CE.
IP20 și IK02 sunt clasificări tehnice distincte de caracteristicile de semnal. Ele nu descriu atenuarea, frecvența sau calitatea recepției TV și nu trebuie utilizate pentru a deduce performanța sistemului media.
Dacă locul de instalare impune alte cerințe de protecție, acestea trebuie verificate separat la produsul ales.
Cum identifici exact SCHNEIDER SDD111471?
Combinația relevantă este priză TV finală + SCHNEIDER + Sedna Design + 4 dB + alb lucios + SDD111471. Funcția de priză de capăt și conectorul IEC tată de 9.52 mm confirmă suplimentar configurația produsului.
PDP-ul ETBM identifică varianta prin SKU SD01207 și EAN 3606481466068. Aceste coduri sunt utile atunci când produsul este comparat cu alte prize media Sedna care pot avea aspect exterior asemănător.
Referința producătorului rămâne reperul cel mai precis pentru diferențierea față de priza TV intermediară SDD111474 sau față de variantele TV-R-SAT și TV-SAT.
Erori frecvente
Interpretarea celor 4 dB ca amplificare a semnalului
SDD111471 nu este descrisă de Schneider ca amplificator. Valoarea de 4 dB reprezintă pierderea prin și atenuarea maximă declarată pentru semnal TV în domeniul 5–2200 MHz.
Confundarea prizei finale cu una intermediară
SDD111471 este o priză de capăt. Pentru funcția intermediară, Schneider are o referință separată. Tipul prizei trebuie stabilit înainte de compararea valorilor de atenuare.
Presupunerea că SDD111471 include și radio sau satelit
Modelul are o singură ieșire TV cu conector IEC tată de 9.52 mm. Prizele TV-R-SAT și TV-SAT sunt configurații distincte și au alte referințe.
Alegerea doar după finisajul Sedna Design
Mai multe prize media din gama Sedna au același finisaj alb lucios. Funcția, conectorii, atenuarea și codul SDD111471 sunt criterii mai precise pentru identificarea produsului.
Întrebări frecvente
Ce înseamnă priză TV finală?
Pentru SDD111471, Schneider folosește clasificarea „capăt (priză de capăt)”. Aceasta diferențiază produsul de prizele TV intermediare utilizate în alte poziții ale unei configurații de distribuție.
Ce reprezintă valoarea de 4 dB la SDD111471?
Fișa tehnică declară pierdere prin de 4 dB și atenuare maximă de 4 dB pentru semnal TV în domeniul de frecvență 5–2200 MHz. Valoarea nu reprezintă o amplificare a semnalului.
Ce conector are priza TV SDD111471?
Modelul are o singură ieșire TV și un conector IEC tată cu diametrul de 9.52 mm.
Priza SDD111471 are conexiune pentru satelit?
SDD111471 este o priză TV cu o singură ieșire. Pentru configurații care necesită conexiuni TV și SAT trebuie verificată o referință SCHNEIDER dedicată funcției respective.
Ce dimensiuni are priza TV finală SCHNEIDER Sedna?
SDD111471 are dimensiuni de 73 x 73 x 35 mm, adâncime de montaj de 22.5 mm și adâncimea părții vizibile de 14.6 mm.
