Priza TV intermediară SCHNEIDER Sedna Design SDD111474 este o priză de trecere cu o singură ieșire TV și conector IEC tată de 9.52 mm. Modelul are pierdere de 7 dB și atenuare maximă de 7 dB pentru semnal TV în domeniul de frecvență 5–2200 MHz, borne cu șurub, finisaj alb lucios RAL 9003 și grad de protecție IP20. Se montează încastrat și este livrat ca mecanism cu suport de fixare și placă centrală.
Criteriul esențial pentru alegerea modelului SDD111474 este funcția intermediară/de trecere. Schneider oferă în aceeași familie și prize TV de capăt, precum SDD111471, precum și o altă priză TV intermediară cu atenuare diferită. Prin urmare, alegerea nu trebuie făcută numai după aspectul Sedna sau după tipul conectorului: poziția necesară în configurația de distribuție TV și valoarea de atenuare trebuie verificate împreună.

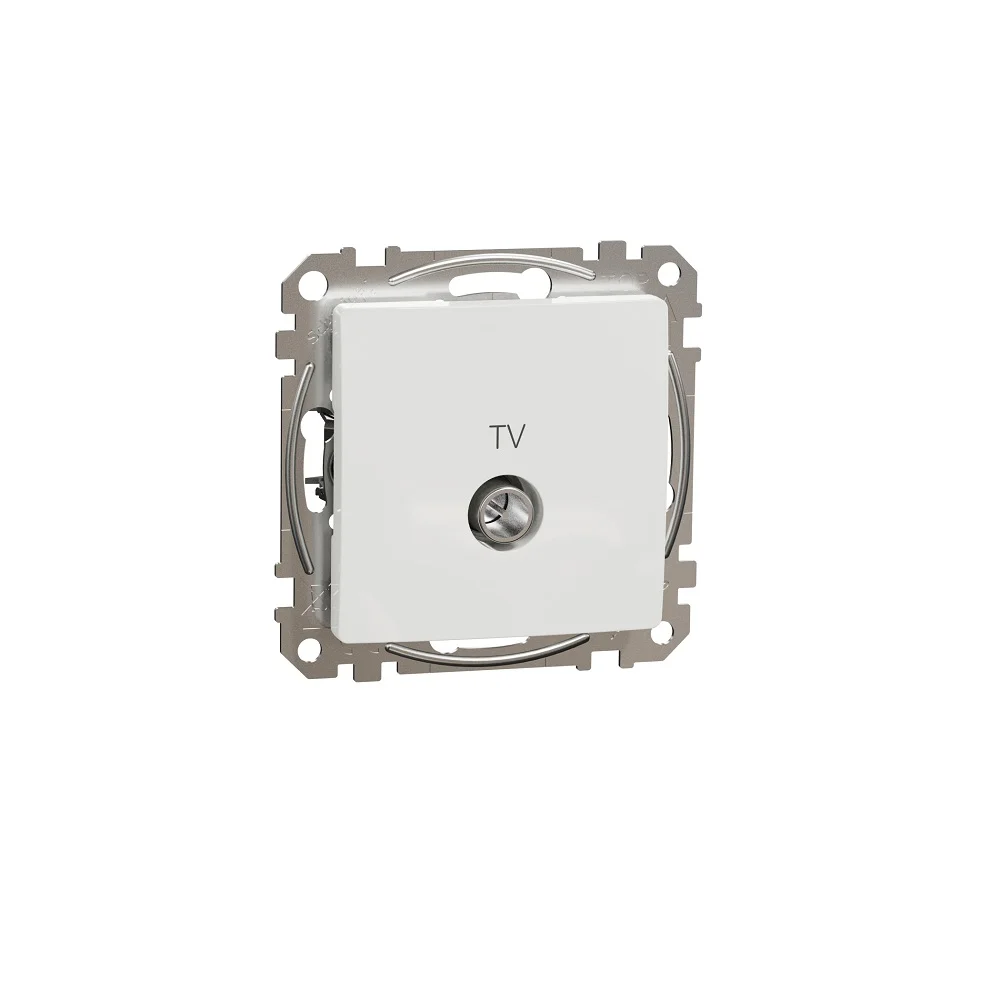

Priză TV intermediară SCHNEIDER Sedna Design SDD111474
Schneider clasifică SDD111474 drept priză TV intermediară, de trecere. Această funcție o diferențiază de o priză TV finală/de capăt, chiar dacă ambele produse pot avea același finisaj alb și același tip de ieșire TV.
Termenul „intermediară” descrie rolul prizei în configurația de distribuție a semnalului. Termenul „de trecere”, folosit de asemenea în documentația produsului, se referă la aceeași funcție pentru această referință. Această distincție este importantă deoarece o priză intermediară nu trebuie confundată cu mecanismul utilizat ca priză finală.
SDD111474 are o singură ieșire TV. Produsul nu este o priză TV/R, TV/SAT sau TV/R/SAT, variante care sunt disponibile separat în familia Sedna și au alte referințe.
Ce înseamnă valoarea de 7 dB?
Pentru SDD111474, Schneider declară pierdere de 7 dB. Documentația specifică și o atenuare maximă de 7 dB pentru semnal TV în domeniul de frecvență 5–2200 MHz.
Valoarea de 7 dB trebuie interpretată corect: nu reprezintă amplificarea semnalului și nici o valoare care indică direct „calitatea imaginii”. Priza este un element pasiv al distribuției TV, iar cei 7 dB descriu pierderea/atenuarea declarată pentru această referință.
Acest aspect contează inclusiv atunci când SDD111474 este comparată cu alte prize Sedna. O valoare mai mare sau mai mică exprimată în dB nu trebuie interpretată izolat drept „mai bună” sau „mai slabă”. Tipul prizei și caracteristicile sistemului de distribuție trebuie luate în calcul împreună.
Domeniu de frecvență 5–2200 MHz
Priza TV intermediară SCHNEIDER Sedna Design SDD111474 are atenuare maximă declarată de 7 dB pentru semnal TV în intervalul 5–2200 MHz. Domeniul de frecvență este o specificație importantă pentru identificarea produsului și pentru compararea lui cu alte mecanisme de distribuție media.
Această valoare nu trebuie transformată într-o promisiune privind recepția într-o instalație concretă. Nivelul semnalului disponibil la un anumit punct depinde de configurația sistemului de distribuție și de celelalte componente ale acestuia.
Prin urmare, SDD111474 trebuie selectată după caracteristicile declarate ale prizei și cerințele instalației, nu pe baza unor promisiuni generale despre o imagine mai clară sau o recepție mai bună.
O singură ieșire TV cu conector IEC tată de 9.52 mm
Modelul SDD111474 are o singură ieșire TV. Tipul conectorului este IEC tată, cu diametrul de 9.52 mm.
Această configurație trebuie diferențiată de prizele multimedia cu mai multe tipuri de conectori. Schneider oferă separat în gama Sedna prize TV/R, TV/SAT și TV/R/SAT, inclusiv în variante intermediare.
Dacă necesarul este exclusiv pentru o ieșire TV, SDD111474 oferă această configurație. Dacă punctul de aparataj trebuie să includă și conexiune radio sau satelit, trebuie verificată o referință care declară explicit acele funcții.
Priză TV intermediară sau finală?
Diferența dintre cele două tipuri este esențială la selecție. SDD111474 este o priză TV intermediară/de trecere de 7 dB. SDD111471, analizată separat în aceeași gamă, este o priză TV de capăt de 4 dB.
Prin urmare, SDD111474 și SDD111471 nu sunt două produse echivalente diferențiate doar prin valoarea în decibeli. Una este intermediară, cealaltă este finală. Rolul în distribuția TV trebuie stabilit înainte de alegerea referinței.
Catalogul Schneider face această separare explicit: gama include prize TV intermediare și prize TV de capăt, fiecare cu referințe proprii. Pentru varianta albă intermediară de 7 dB, codul este SDD111474.
7 dB sau 10 dB?
În familia Sedna există mai mult de o priză TV intermediară. Schneider listează atât priza TV intermediară de 7 dB SDD111474, cât și o variantă intermediară de 10 dB, SDD111478.
Acest lucru înseamnă că termenul „priză TV intermediară Sedna” nu identifică singur produsul. Valoarea de atenuare și referința trebuie verificate înainte de alegere.
Nu este corect nici să se presupună că varianta de 7 dB este în mod universal preferabilă celei de 10 dB sau invers. Acestea sunt referințe cu caracteristici diferite, iar varianta necesară trebuie stabilită în funcție de configurația sistemului de distribuție TV.
Borne cu șurub
Priza TV intermediară SCHNEIDER Sedna Design SDD111474 utilizează borne cu șurub. Specificația este confirmată atât în fișa tehnică exactă, cât și în catalogul gamei Sedna pentru prizele TV.
Această caracteristică descrie construcția mecanismului și ajută la diferențierea lui de produse care pot utiliza alte sisteme de conectare. Nu reprezintă însă o instrucțiune completă de instalare.
Conectarea și configurarea prizei în sistemul TV trebuie realizate conform documentației tehnice Schneider și cerințelor instalației. Descrierea comercială nu înlocuiește schema sau instrucțiunile producătorului.
Finisaj alb lucios Sedna Design
SDD111474 are culoare alb RAL 9003 și finisaj lucios. Părțile vizibile sunt realizate din termoplastic stabilizat ABS-UV, iar suprafața este netratată.
Produsul face parte din gama Sedna Design & Elements. Astfel, priza TV poate fi integrată vizual într-o configurație de aparataj care folosește și alte mecanisme Sedna cu același finisaj.
Aspectul nu trebuie însă utilizat pentru identificarea funcției. Schneider oferă în alb atât prize TV intermediare, cât și finale, plus variante TV/R, TV/SAT și TV/R/SAT. Referința produsului și configurația conectorilor sunt repere mai sigure decât aspectul exterior.
Montaj încastrat și dimensiuni
Priza TV intermediară SCHNEIDER Sedna Design SDD111474 este destinată montajului încastrat. Se livrează ca mecanism cu suport de fixare și placă centrală. Fixarea poate fi realizată prin gheare sau șuruburi, conform documentației Schneider.
Dimensiunile sunt de 73 mm înălțime, 73 mm lățime și 35 mm adâncime. Adâncimea de montaj este de 22.5 mm, iar adâncimea părții vizibile este de 14.6 mm. Greutatea netă declarată este de aproximativ 0.077 kg.
Dimensiunile ajută la verificarea formatului mecanismului, dar nu identifică singure varianta. Priza finală SDD111471, de exemplu, are dimensiuni apropiate, însă îndeplinește o altă funcție în distribuția TV.
Protecție IP20 și rezistență mecanică IK02
Modelul SDD111474 are grad de protecție IP20 și rezistență mecanică IK02. Documentația indică și marcajul de conformitate CE.
Aceste clasificări descriu caracteristici constructive ale produsului. Ele sunt independente de pierderea de 7 dB și de domeniul de frecvență 5–2200 MHz.
Dacă spațiul de instalare impune alte cerințe privind gradul de protecție, acestea trebuie verificate explicit la produsul selectat și nu deduse din apartenența la gama Sedna.
Cum identifici exact SCHNEIDER SDD111474?
Combinația relevantă este priză TV intermediară + SCHNEIDER + Sedna Design + 7 dB + alb lucios + SDD111474. Funcția de trecere, o singură ieșire TV și conectorul IEC tată de 9.52 mm confirmă suplimentar configurația.
PDP-ul ETBM identifică produsul prin SKU SD01208 și EAN 3606481466099. Aceste coduri sunt utile când modelul este comparat cu alte prize TV Sedna apropiate vizual.
Erori frecvente
Confundarea prizei intermediare cu una finală
SDD111474 este o priză intermediară/de trecere. SDD111471 este varianta de capăt de 4 dB. Funcția celor două prize este diferită și trebuie stabilită înainte de alegerea produsului.
Interpretarea celor 7 dB ca amplificare
Valoarea de 7 dB reprezintă pierderea și atenuarea maximă declarată pentru SDD111474, nu un câștig al semnalului. Priza nu trebuie prezentată ca amplificator TV.
Alegerea automată a variantei de 7 dB în locul celei de 10 dB
Schneider oferă separat prize TV intermediare de 7 dB și 10 dB. Alegerea trebuie făcută după cerințele sistemului de distribuție, nu după presupunerea că o valoare este universal mai bună.
Confundarea prizei TV cu o variantă TV/SAT
SDD111474 are o singură ieșire TV IEC. Variantele TV/SAT și TV/R/SAT sunt produse distincte, cu alte configurații și alte referințe.
Întrebări frecvente
Ce înseamnă priză TV intermediară?
Pentru SDD111474, Schneider folosește clasificarea „priză intermediară (trecere)”. Aceasta o diferențiază de o priză TV finală/de capăt din aceeași familie.
Ce reprezintă valoarea de 7 dB la SDD111474?
Fișa tehnică declară o pierdere de 7 dB și o atenuare maximă de 7 dB pentru semnal TV în domeniul 5–2200 MHz. Valoarea nu reprezintă amplificarea semnalului.
Care este diferența dintre SDD111474 și SDD111471?
SDD111474 este o priză TV intermediară/de trecere de 7 dB. SDD111471 este o priză TV finală/de capăt de 4 dB. Sunt două referințe cu roluri diferite în distribuția TV.
Ce conector are priza TV SDD111474?
Modelul are o singură ieșire TV cu conector IEC tată de 9.52 mm și utilizează borne cu șurub.
Ce dimensiuni are priza TV intermediară SDD111474?
SDD111474 are dimensiuni de 73 x 73 x 35 mm. Adâncimea de montaj este de 22.5 mm, iar partea vizibilă are o adâncime de 14.6 mm.
