Rama etansa capac GEWISS SYSTEM GW22461 4 module alba IP55

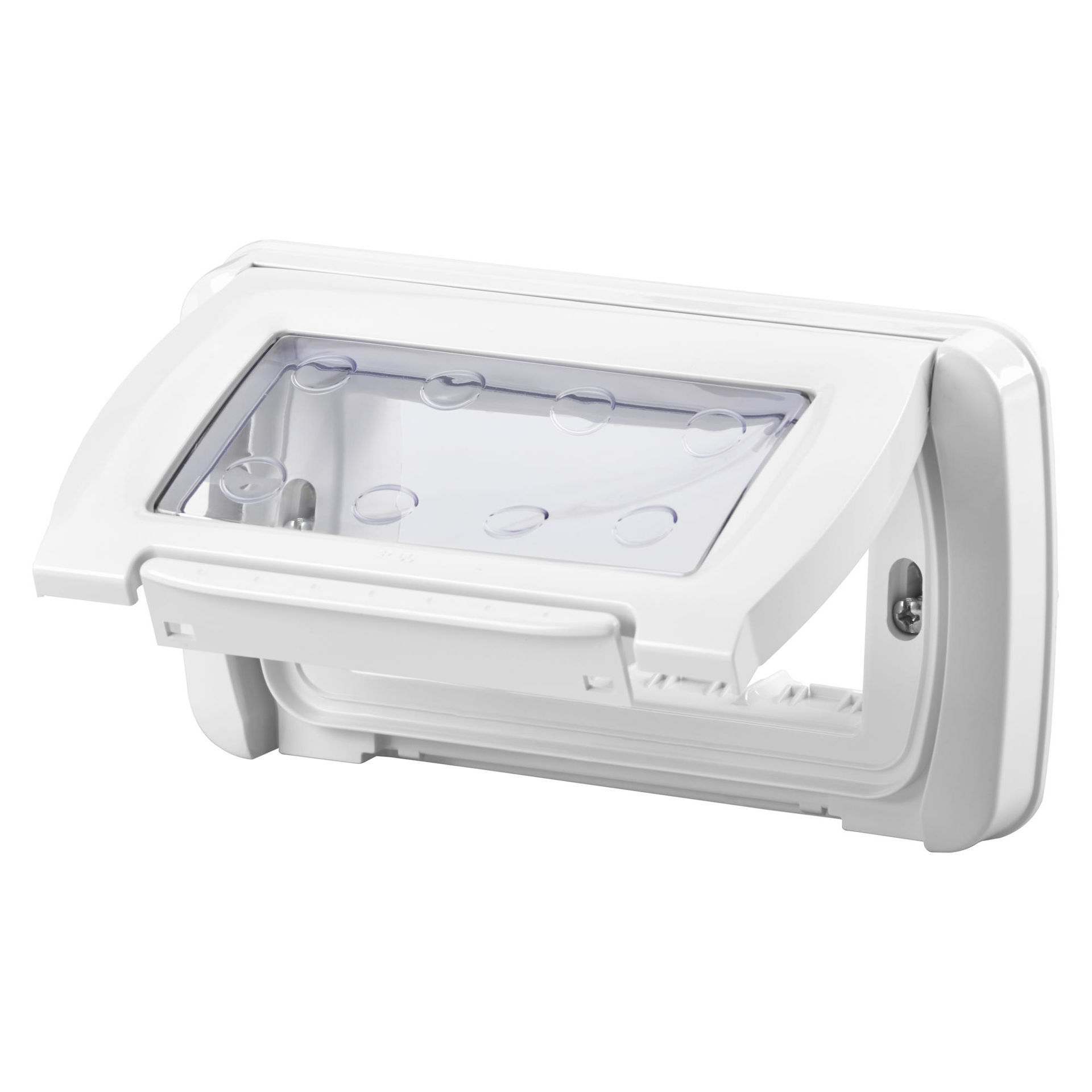

Rama cu capac GEWISS GW22461 este o placă etanșă autoportantă pentru instalarea aparatajului modular SYSTEM într-o doză încastrată dreptunghiulară de 4 module. Are finisaj alb lucios, capac cu membrană transparentă și grad de protecție IP55 cu capacul închis, în condițiile de montaj prevăzute pentru produs. Suportul pentru mecanisme este integrat, iar cele două șuruburi de fixare sunt incluse.

Ce rol are GEWISS GW22461

GW22461 formează partea frontală de protecție și finisaj a unui punct de aparataj SYSTEM montat încastrat. În interiorul ramei se instalează mecanismele electrice compatibile, precum prize, întrerupătoare sau alte funcții modulare, alese separat în funcție de instalație.

Spre deosebire de o ramă decorativă simplă, această rama cu capac GEWISS include o protecție frontală cu membrană și este proiectată pentru a păstra gradul IP55 atunci când capacul este închis și condițiile de instalare sunt respectate. Rama nu este însă un mecanism electric și nu include prize sau întrerupătoare.

Configurație pentru 4 module SYSTEM

GW22461 este destinată unei configurații de 4 module. Numărul de module reprezintă spațiul disponibil pentru aparatajul modular montat în suportul integrat și trebuie corelat cu lățimea fiecărui mecanism folosit.

Cele 4 module nu înseamnă obligatoriu patru aparate separate. Un mecanism poate ocupa unul sau mai multe module, prin urmare configurația finală trebuie calculată după spațiul modular total al funcțiilor care urmează să fie instalate.

Grad de protecție IP55 cu capacul închis

Unul dintre principalele criterii de alegere pentru această rama cu capac GEWISS este gradul de protecție IP55. Protecția este declarată cu capacul închis și cu placa montată pe pereți netezi, impermeabili și fără caneluri.

Prin urmare, simpla utilizare a GW22461 nu garantează automat IP55 în orice situație de montaj. Suprafața pe care este instalată și modul de fixare influențează menținerea condițiilor pentru care a fost evaluat produsul.

Capac cu membrană transparentă

GW22461 folosește un capac cu membrană transparentă. Membrana protejează frontal aparatajul montat în interior atunci când capacul este închis, iar sistemul este prevăzut cu o zonă de prindere care facilitează deschiderea.

Unghiul maxim de deschidere al capacului este de 100°. Acest detaliu permite accesul la mecanismele montate fără îndepărtarea ramei de pe perete.

Suport autoportant integrat

Rama este de tip autoportant și include suportul pentru aparatajul modular SYSTEM. Acest lucru înseamnă că mecanismele compatibile se montează direct în configurația prevăzută de placă, fără a fi necesară alegerea separată a unui suport frontal distinct pentru această ramă.

Pentru această rama cu capac GEWISS, compatibilitatea trebuie verificată cu mecanismele SYSTEM și cu doza dreptunghiulară încastrată de 4 module. Apartenența la aceeași marcă nu este suficientă dacă mecanismele fac parte dintr-un alt sistem modular.

Material și finisaj

GW22461 este realizată din tehnopolimer și are culoare alb Cloud cu finisaj lucios. Membrana capacului este transparentă, ceea ce diferențiază vizual zona de protecție de placa albă.

Materialul este testat la fir incandescent la 650°C, iar temperatura de funcționare declarată este între -25°C și +60°C. Produsul are și rezistență la UV conform ISO 4892-2.

Montaj în doză dreptunghiulară de 4 module

GW22461 este destinată unei doze de montaj încastrat dreptunghiulare pentru 4 module. Fixarea se realizează cu două șuruburi 6/32x18mm din oțel galvanizat, incluse în pachet.

Înainte de comandă trebuie verificată forma și configurația dozei existente. O doză rotundă, o doză de altă capacitate sau un sistem modular diferit nu devin compatibile doar pentru că au dimensiuni apropiate.

Ce verifici înainte de cumpărare

Alege rama cu capac GEWISS GW22461 dacă ai nevoie de o placă etanșă pentru aparataj SYSTEM de 4 module montat într-o doză dreptunghiulară încastrată. Cele mai importante criterii sunt sistemul modular, configurația de 4 module și condițiile în care trebuie obținut gradul IP55.

• Tip produs: ramă / placă etanșă cu capac.
• Producător: GEWISS.
• Gamă: 27 COMBI / SYSTEM.
• Cod produs: GW22461.
• Configurație: 4 module.
• Culoare placă: alb Cloud.
• Finisaj: lucios.
• Material: tehnopolimer.
• Grad de protecție: IP55 cu capacul închis.
• Capac: cu membrană transparentă.
• Suport: autoportant, inclus.
• Montaj: doză încastrată dreptunghiulară de 4 module.
• Fixare: 2 șuruburi incluse.
• Temperatură de funcționare: -25°C până la +60°C.

Pentru mecanisme compatibile poți consulta gama GEWISS SYSTEM, iar pentru alte produse ale producătorului este disponibilă selecția GEWISS.

Erori frecvente

Presupunerea că rama include și mecanisme electrice. GW22461 include placa, suportul autoportant și elementele proprii de protecție și fixare, dar prizele, întrerupătoarele sau celelalte funcții modulare se aleg separat.

Considerarea IP55 valabil indiferent de montaj. Pentru această rama cu capac GEWISS, IP55 este declarat cu capacul închis și placa montată pe o suprafață netedă, impermeabilă și fără caneluri. Un montaj necorespunzător poate compromite condițiile de protecție.

Confundarea celor 4 module cu patru mecanisme. Cele 4 module reprezintă capacitatea modulară totală. Numărul efectiv de mecanisme depinde de lățimea ocupată de fiecare aparat SYSTEM.

Alegerea după aspect fără verificarea dozei. GW22461 este destinată unei doze dreptunghiulare încastrate de 4 module. Forma și capacitatea dozei trebuie confirmate înainte de cumpărare.

Întrebări frecvente

La ce se folosește GEWISS GW22461?

GEWISS GW22461 se folosește pentru protejarea și finisarea unui ansamblu de aparataj modular SYSTEM de 4 module instalat într-o doză dreptunghiulară încastrată. Include suportul pentru mecanisme și un capac cu membrană.

GW22461 are grad de protecție IP55?

GEWISS GW22461 are grad de protecție IP55 cu capacul închis, atunci când este instalată pe o suprafață netedă, impermeabilă și fără caneluri. Condițiile de montaj sunt importante pentru menținerea nivelului declarat.

GW22461 include suportul pentru mecanisme?

GEWISS GW22461 este o placă autoportantă și include suportul pentru aparatajul modular SYSTEM. Mecanismele electrice propriu-zise nu sunt incluse și trebuie alese separat.

Pentru ce doză este potrivită GW22461?

GEWISS GW22461 este destinată unei doze de montaj încastrat dreptunghiulare de 4 module. Compatibilitatea trebuie verificată după sistemul modular și configurația dozei.

Ce culoare și finisaj are GW22461?

GEWISS GW22461 are placa alb Cloud cu finisaj lucios și capac cu membrană transparentă. Este realizată din tehnopolimer și aparține gamei GEWISS 27 COMBI pentru aparataj SYSTEM.
