Rama etansa GEWISS System GW22451 3 module alba IP55

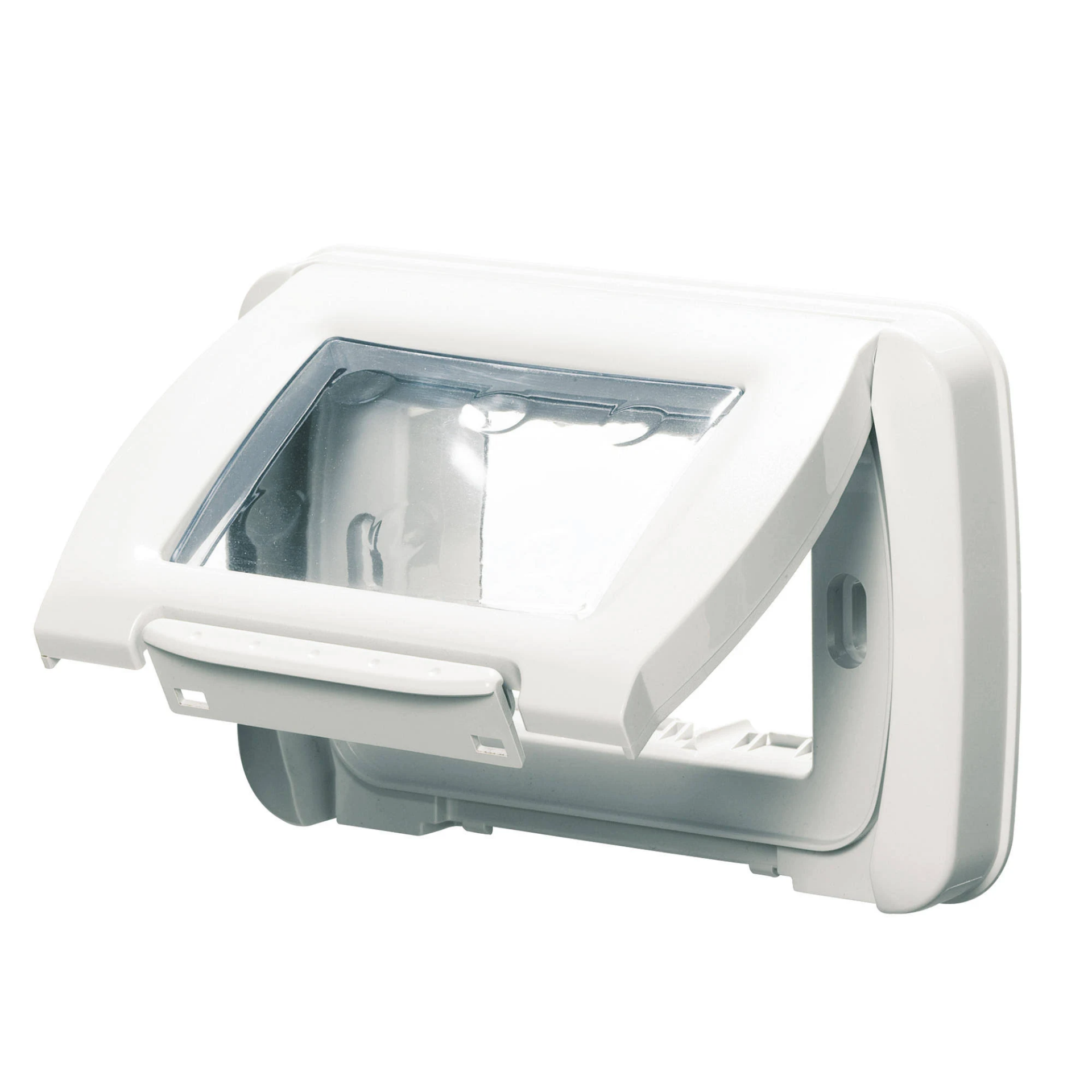

Rama etanșă GEWISS System GW22451 este o variantă autoportantă de 3 module, realizată din tehnopolimer, cu finisaj alb lucios și capac prevăzut cu membrană transparentă. Produsul este destinat montării pe doze încastrate dreptunghiulare de 3 module și oferă grad de protecție IP55 cu capacul închis, în condițiile de montaj indicate de GEWISS. Suportul este inclus, iar ansamblul utilizează o garnitură din cauciuc vulcanizat expandat pentru etanșare.

Rama GW22451 este o variantă etanșă, nu o ramă decorativă simplă

GW22451 trebuie diferențiată de ramele Top System decorative fără capac. Această variantă este o ramă etanșă autoportantă, echipată cu capac și membrană transparentă, destinată protejării dispozitivelor modulare System instalate în spatele acesteia.

Formatul este de 3 module, iar rama este concepută pentru o doză încastrată dreptunghiulară cu aceeași capacitate. Suportul este inclus în produs, ceea ce înseamnă că GW22451 nu este doar elementul decorativ exterior al ansamblului.

Acest aspect este important la alegere deoarece două rame GEWISS cu 3 module pot avea funcții diferite. O ramă decorativă standard și o ramă etanșă IP55 nu trebuie considerate alternative directe doar pentru că au aceeași dimensiune modulară.

Ce înseamnă IP55 pentru GEWISS GW22451?

GEWISS declară pentru GW22451 gradul de protecție IP55 cu capacul închis. Prima cifră indică protecția împotriva pătrunderii prafului la un nivel care nu afectează funcționarea, iar a doua indică protecția împotriva jeturilor de apă.

IP55 este garantat de producător atunci când capacul este închis și rama etanșă este montată pe un perete neted și impermeabil, fără caneluri. Această condiție trebuie păstrată în interpretarea specificației; gradul IP nu trebuie prezentat ca o caracteristică independentă de modul în care este montat ansamblul.

Capacul cu membrană transparentă permite protejarea zonei aparatajului, iar construcția etanșă o diferențiază de ramele System folosite exclusiv pentru finisaj.

Capac cu membrană transparentă și deschidere până la 100°

Rama etanșă GEWISS GW22451 are capac cu membrană transparentă. Producătorul indică un unghi maxim de deschidere de 100°, ceea ce permite accesul frontal la dispozitivele montate în interiorul configurației.

Membrana are o construcție ergonomică, cu crestături, și este realizată din material rezistent la UV. GEWISS utilizează un sistem de închidere rapidă, iar deschiderea este facilitată de o zonă de prindere lată.

Aceste elemente fac parte din construcția specifică a produsului GW22451 și nu trebuie transferate automat către alte rame din gama System care nu folosesc același tip de capac.

Finisaj alb lucios și construcție din tehnopolimer

GW22451 este realizată din tehnopolimer și are finisaj lucios. Culoarea declarată de GEWISS este Cloud White, echivalentă comercial cu o variantă albă.

Materialul trebuie diferențiat de aspect. Rama are o suprafață albă lucioasă, însă construcția este din tehnopolimer, nu din metal. Pentru etanșare este utilizată o garnitură din cauciuc vulcanizat expandat.

Documentația oficială indică și rezistență la UV conform ISO 4892-2, caracteristică relevantă pentru o componentă etanșă care poate fi utilizată în contexte în care expunerea la lumină este mai ridicată decât în cazul aparatajului interior obișnuit.

Montaj pe doză încastrată dreptunghiulară de 3 module

Rama GEWISS GW22451 este destinată unei doze de montaj încastrat dreptunghiulare de 3 module. Fixarea se realizează cu două șuruburi incluse, tip 6/32 × 18 mm, realizate din oțel galvanizat.

Compatibilitatea dimensională trebuie verificată înainte de alegere. Faptul că o doză este pentru 3 module nu înseamnă automat că orice ramă cu 3 module poate fi instalată pe aceasta; produsul trebuie ales în cadrul sistemului GEWISS System și al configurației indicate de producător.

Pentru alte componente din aceeași familie poate fi consultată gama de prize și întrerupătoare modulare GEWISS System, iar pentru alte produse ale producătorului este disponibilă pagina GEWISS.

Caracteristici tehnice ale variantei GW22451

Gewiss declară pentru GW22451 conformitatea cu standardul EN 60669-1. Testul cu fir incandescent este de 650 °C, iar valoarea pentru termo-presiunea cu bilă este de 70 °C.

Aceste valori descriu testele tehnice aplicate materialului și construcției și nu trebuie confundate cu temperatura de utilizare. Intervalul de temperatură de funcționare declarat separat pentru GW22451 este de la -25 °C la +60 °C.

Dimensiunile exterioare indicate în fișa tehnică sunt aproximativ 130 × 86 mm, iar corpul are elemente constructive asociate capacului și suportului autoportant. Pentru identificarea variantei, codul GW22451 rămâne cel mai sigur reper.

Ce trebuie verificat înainte de alegere?

Primul criteriu este numărul de module. GW22451 este varianta pentru 3 module și pentru doză dreptunghiulară încastrată de 3 module.

Al doilea criteriu este necesarul de protecție. Produsul oferă IP55 numai cu capacul închis și în condițiile de montaj specificate de GEWISS. Dacă instalația necesită alt grad IP sau alt tip de carcasă, trebuie verificată o variantă corespunzătoare.

Trebuie verificat și faptul că se dorește o ramă etanșă cu suport inclus, nu o simplă ramă decorativă. GW22451 include suportul, capacul cu membrană, garnitura și șuruburile de fixare.

Erori frecvente

Confundarea GW22451 cu o ramă decorativă Top System standard. GW22451 este o ramă etanșă autoportantă, cu capac și membrană, destinată protecției IP55 cu capacul închis.

Considerarea IP55 ca fiind garantat în orice condiții. GEWISS precizează că IP55 este garantat cu capacul închis și cu rama montată pe pereți netezi și impermeabili, fără caneluri.

Alegerea doar după numărul de module. Formatul de 3 module trebuie corelat cu tipul de doză, sistemul GEWISS System și necesarul de protecție.

Întrebări frecvente

Rama GEWISS GW22451 are protecție IP55?

Da. Rama etanșă GEWISS GW22451 are grad IP55 cu capacul închis, în condițiile de montaj specificate de producător.

Pentru câte module este GW22451?

Rama etanșă GEWISS GW22451 este destinată unei configurații de 3 module și unei doze încastrate dreptunghiulare de 3 module.

GW22451 include suportul?

Da. Rama GEWISS GW22451 este autoportantă și include suportul. Sunt incluse și cele două șuruburi de fixare.

Din ce material este realizată rama GW22451?

Rama etanșă GEWISS GW22451 este realizată din tehnopolimer, are finisaj alb lucios și folosește o garnitură din cauciuc vulcanizat expandat.

Capacul ramei GW22451 este transparent?

Rama GEWISS GW22451 are capac cu membrană transparentă, cu un unghi maxim de deschidere declarat de 100°.
