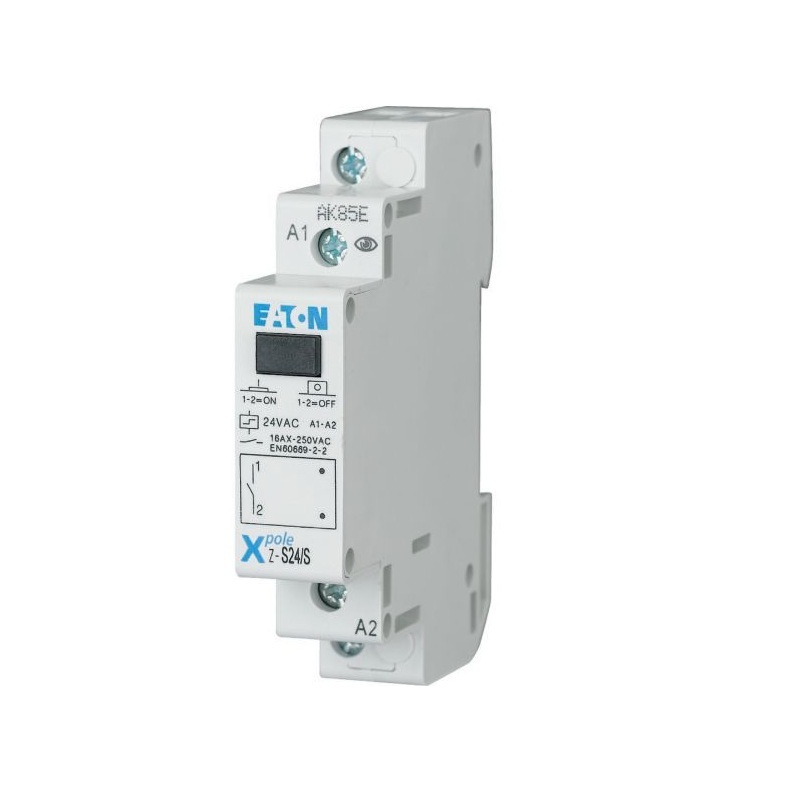

Releu de impuls Eaton 265535 16A 1ND 24VAC/12VDC Z-S24/S

Releul de impuls Eaton Z-S24/S 265535 este un releu modular cu un contact normal deschis (1ND), curent nominal de 16 A și comandă la 24 V AC / 12 V DC. Proiectat pentru montaj pe șină DIN, acesta permite comanda circuitelor electrice prin impulsuri succesive și este utilizat în instalații rezidențiale, comerciale și industriale unde este necesară controlarea iluminatului sau a altor consumatori din mai multe puncte.

Ce este releul de impuls Eaton Z-S24/S?

Z-S24/S face parte din gama de aparataj modular Eaton și funcționează ca un releu bistabil (latching relay). La fiecare impuls aplicat bobinei, contactul își schimbă starea fără a necesita alimentarea permanentă a bobinei, contribuind la reducerea consumului de energie și la simplificarea instalațiilor de comandă.

Modelul dispune de un contact normal deschis, suportă un curent nominal de 16 A și poate fi comandat atât cu tensiune de 24 V AC la 50 Hz, cât și cu 12 V DC. Aparatul este destinat montajului pe șină DIN și ocupă un singur modul în tabloul electric.

Unde poate fi utilizat?

Releul de impuls Eaton este recomandat pentru instalații de iluminat comandate din mai multe puncte, clădiri rezidențiale, birouri, hoteluri, spații comerciale, hale industriale și sisteme de automatizare unde este necesară memorarea stării contactului după fiecare impuls de comandă.

Poate fi integrat în tablouri electrice modulare și utilizat împreună cu butoane cu revenire pentru controlul iluminatului, al circuitelor auxiliare sau al altor consumatori compatibili cu curentul nominal al releului.

Ce diferențiatori oferă acest model Eaton?

Z-S24/S utilizează mecanism de comutare mecanică bistabilă, permite acționare manuală pentru testare și întreținere și ocupă doar un modul DIN. Alimentarea duală la 24 V AC și 12 V DC oferă flexibilitate în integrarea cu diferite sisteme de comandă și automatizare.

Releul are o adâncime de montaj de aproximativ 6 cm și dimensiuni de aproximativ 8 cm lungime, 7 cm înălțime și 1,75 cm lățime. Greutatea este de aproximativ 0,13 kg, iar domeniul temperaturii de funcționare este între -20°C și +45°C.

Avantaje în utilizare

• Releu de impuls original Eaton.
• Curent nominal de 16 A.
• 1 contact normal deschis (1ND).
• Comandă la 24 V AC / 12 V DC.
• Montaj pe șină DIN.
• Ocupă un singur modul.
• Acționare manuală pentru testare.
• Conform RoHS și IEC/EN 61439.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea tensiunii de comandă, curentul consumatorului conectat și spațiul disponibil în tabloul electric. Se recomandă respectarea schemei de conectare și a instrucțiunilor Eaton pentru montaj pe șină DIN.

Întrebări frecvente

Ce este un releu de impuls?

Este un releu bistabil care schimbă starea contactului la fiecare impuls electric aplicat bobinei, fără alimentare permanentă.

Ce tensiuni de comandă acceptă?

Modelul Z-S24/S funcționează la 24 V AC (50 Hz) sau 12 V DC.

Care este curentul nominal al contactului?

Contactul normal deschis este dimensionat pentru un curent nominal de 16 A.

Poate fi montat în tablouri modulare?

Da. Releul este destinat montajului pe șină DIN și ocupă un singur modul în tabloul electric.

Releul de impuls Eaton Z-S24/S 265535 reprezintă o soluție modulară pentru controlul circuitelor electrice prin impuls. Contactul de 16 A, alimentarea la 24 V AC sau 12 V DC, montajul pe șină DIN și funcționarea bistabilă îl recomandă pentru instalații de iluminat, automatizări și aplicații de comandă unde este necesară schimbarea stării unui circuit prin impulsuri succesive.
