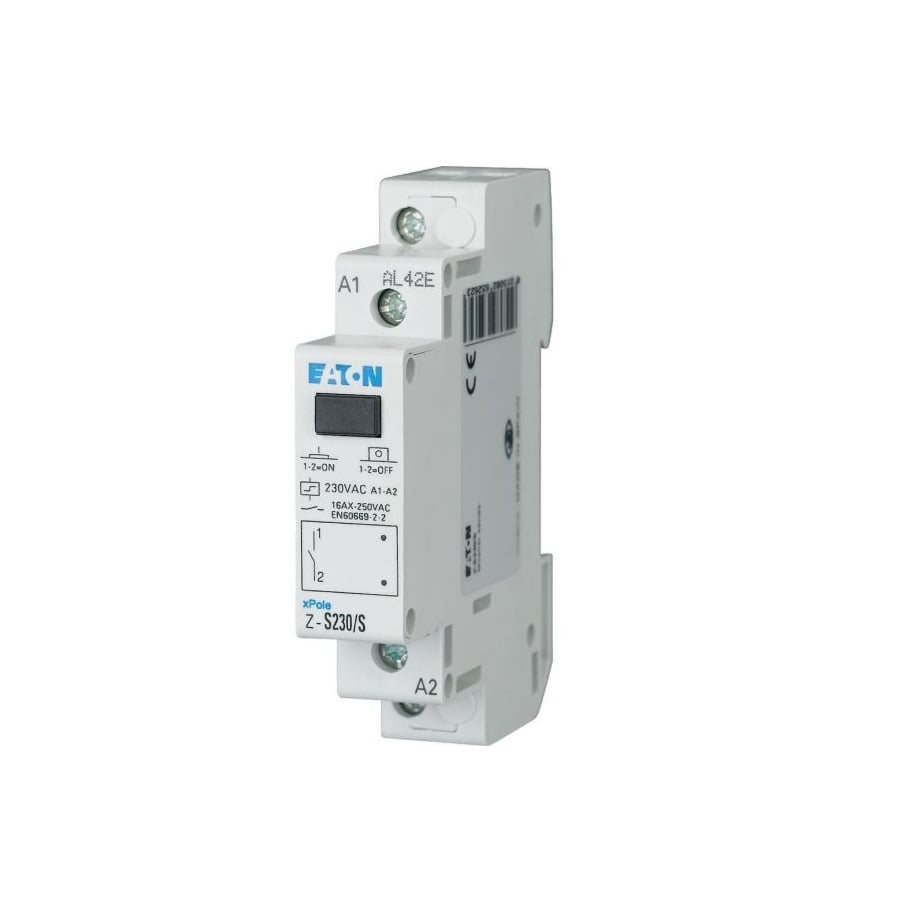

Releu de impuls Eaton 265262 16A Z-S230/S

Releul de impuls Eaton Z-S230/S 16A este un aparat modular destinat comenzii circuitelor electrice prin impuls, fiind utilizat frecvent pentru controlul iluminatului din locuințe, clădiri comerciale și spații administrative. Funcționarea pe bază de impuls permite comandarea aceluiași circuit din mai multe puncte, contribuind la simplificarea instalației și la reducerea numărului de conductoare necesare.

Ce este un releu de impuls și care este rolul său?

Releul de impuls, cunoscut și sub denumirea de releu bistabil, schimbă starea contactului la fiecare impuls electric primit de la un buton de comandă. Modelul Eaton Z-S230/S funcționează la tensiune de comandă de 230 V AC, dispune de un contact normal deschis (1 NO), suportă un curent nominal de 16A și ocupă un singur modul în tabloul electric. Montajul se realizează pe șină DIN, fiind compatibil cu tablourile electrice modulare.

Acest tip de releu este utilizat pentru automatizarea comenzilor fără a fi necesară menținerea permanentă a alimentării bobinei, contribuind la o exploatare eficientă a instalației electrice.

Unde poate fi utilizat?

Releul de impuls Eaton este recomandat pentru instalații electrice rezidențiale, clădiri de birouri, hoteluri, instituții publice, spații comerciale și aplicații industriale ușoare. Este utilizat în special pentru comanda iluminatului din holuri, case ale scărilor, coridoare sau încăperi unde aceeași sursă de lumină trebuie controlată din mai multe puncte.

Montajul pe șină DIN și lățimea de un singur modul permit integrarea rapidă în tablouri electrice noi sau existente, fără ocuparea unui spațiu semnificativ.

Releul utilizează comandă la 230 V AC, frecvență 50 Hz și este prevăzut cu un contact normal deschis pentru comutarea circuitului electric.

Ce diferențiatori oferă acest model Eaton?

Principalul avantaj al modelului Z-S230/S îl reprezintă combinația dintre dimensiunea compactă, curentul nominal de 16A și funcționarea prin impuls. Releul dispune de un contact normal deschis (1 NO), permite acționare manuală și utilizează mecanism de comutare mecanică, ceea ce îl recomandă pentru aplicații de comandă fiabile și repetitive.

Produsul respectă cerințele CE și RoHS, funcționează într-un interval de temperatură cuprins între -20°C și +45°C și are dimensiuni de aproximativ 8 cm lungime, 7 cm înălțime și 1,75 cm lățime.

Construcția modulară facilitează integrarea în tablouri electrice și simplifică operațiile de instalare și întreținere.

Ce avantaje oferă în utilizare?

• Comandă prin impuls pentru controlul circuitelor electrice.
• Curent nominal de 16A.
• Un contact normal deschis (1 NO).
• Montaj pe șină DIN.
• Ocupă un singur modul în tabloul electric.
• Permite acționare manuală și funcționare la 230 V AC.

Ce trebuie verificat înainte de montaj?

Înainte de instalare este recomandată verificarea tensiunii de comandă, a curentului nominal al circuitului, a tipului contactului necesar și a compatibilității cu tabloul electric. De asemenea, trebuie verificat spațiul disponibil pentru montajul modular și respectarea condițiilor de temperatură recomandate de producător.

Întrebări frecvente

Ce face un releu de impuls?

Schimbă starea contactului la fiecare impuls primit de la un buton de comandă, fiind utilizat pentru controlul iluminatului și al altor circuite electrice.

Pe ce tip de montaj se instalează?

Modelul Eaton Z-S230/S este destinat montajului pe șină DIN și ocupă un singur modul în tabloul electric.

Ce tip de contact are?

Este echipat cu un contact normal deschis (1 NO), utilizat pentru comanda circuitelor electrice.

Unde este utilizat cel mai frecvent?

Este utilizat pentru comanda iluminatului din locuințe, birouri, hoteluri, spații comerciale și alte instalații unde aceeași sursă de lumină trebuie controlată din mai multe puncte.

Releul de impuls Eaton Z-S230/S 16A reprezintă o soluție modulară pentru comanda circuitelor electrice prin impuls. Funcționarea la 230 V AC, contactul normal deschis, montajul pe șină DIN și formatul de un singur modul îl recomandă pentru integrarea în tablouri electrice rezidențiale și comerciale unde este necesară automatizarea comenzilor de iluminat.
