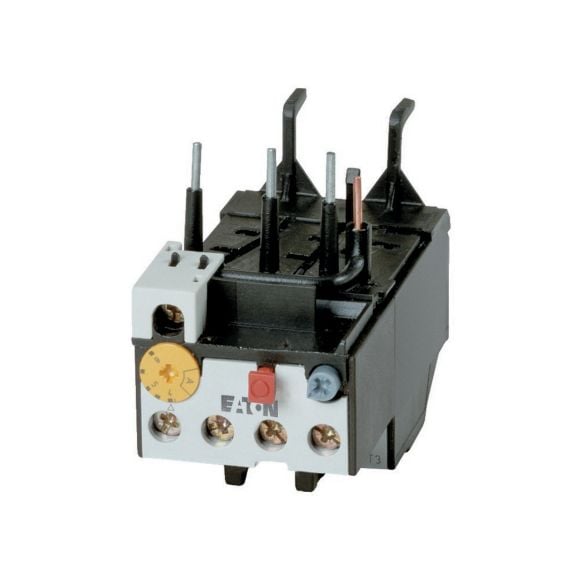

Releu termic Eaton 278447 1-1.6A 1N/0 1N/C ZB32-1.6

Releul termic Eaton ZB32-1,6 278447 este un releu de suprasarcină pentru protecția motoarelor electrice, cu domeniu reglabil de 1–1,6 A și montaj direct pe contactoarele compatibile din seria DILM. Prevăzut cu un contact auxiliar normal deschis (1NO) și unul normal închis (1NC), acesta protejează motoarele împotriva suprasarcinii și funcționării în lipsă de fază, contribuind la creșterea siguranței instalațiilor industriale.

Ce este releul termic Eaton ZB32-1,6?

ZB32-1,6 face parte din gama Eaton Moeller ZB și este destinat protecției motoarelor trifazate împotriva suprasarcinilor. Releul monitorizează curentul absorbit de motor și declanșează circuitul atunci când valoarea reglată este depășită pentru o perioadă corespunzătoare clasei de declanșare.

Modelul dispune de un domeniu reglabil între 1 și 1,6 A, contacte auxiliare 1NO + 1NC, sensibilitate la lipsa unei faze, buton Test/OFF și selector pentru resetare manuală sau automată. Respectă standardele IEC/EN 60947 și IEC/EN 60947-4-1 și este încadrat în clasa de declanșare 10A.

Unde poate fi utilizat?

Releul termic Eaton este recomandat pentru tablouri electrice, centre de comandă motoare (MCC), utilaje industriale, instalații HVAC, pompe, ventilatoare și alte aplicații unde este necesară protecția motoarelor electrice de putere redusă.

Acesta se montează direct pe contactoarele compatibile Eaton DILM17, DILM25, DILM32, DILM38 și alte modele din aceeași familie, formând un ansamblu compact pentru comandă și protecție.

Ce diferențiatori oferă acest model Eaton?

ZB32-1,6 utilizează un mecanism de declanșare termică cu sensibilitate la defect de fază conform IEC/EN 60947 și oferă resetare manuală sau automată, în funcție de cerințele aplicației. Butonul Test/OFF permite verificarea funcționării fără demontarea echipamentului.

Montajul direct pe contactor reduce timpul de instalare și dimensiunea ansamblului de comandă. Releul are grad de protecție IP20, categorie de supratensiune III și poate funcționa la temperaturi cuprinse între -25°C și +55°C.

Dimensiunile produsului sunt de aproximativ 9,6 cm lungime, 6,7 cm înălțime și 4,5 cm lățime, iar greutatea este de aproximativ 0,14 kg.

Avantaje în utilizare

• Releu termic original Eaton din seria ZB32.
• Domeniu reglabil între 1 și 1,6 A.
• Contacte auxiliare 1NO și 1NC integrate.
• Sensibilitate la lipsa unei faze.
• Resetare manuală sau automată.
• Buton Test/OFF pentru verificare funcțională.
• Montaj direct pe contactoarele Eaton DILM.
• Conform IEC/EN 60947-4-1, clasa de declanșare 10A.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificat curentul nominal al motorului, reglarea corectă a domeniului de declanșare și compatibilitatea cu modelul de contactor utilizat. Pentru coordonarea protecției la scurtcircuit trebuie respectate recomandările Eaton privind siguranțele fuzibile și dispozitivele de protecție asociate.

Întrebări frecvente

Ce domeniu de reglaj are releul?

Curentul de declanșare poate fi reglat între 1 A și 1,6 A, în funcție de curentul nominal al motorului.

Ce contacte auxiliare sunt disponibile?

Modelul este echipat cu un contact normal deschis (1NO) și un contact normal închis (1NC).

Cu ce contactoare este compatibil?

Se montează direct pe contactoarele Eaton DILM17, DILM25, DILM32, DILM38 și alte modele compatibile din seria DILM.

Protejează motorul în cazul lipsei unei faze?

Da. Releul dispune de sensibilitate la defect de fază conform cerințelor IEC/EN 60947, contribuind la protecția motoarelor trifazate.

Releul termic Eaton ZB32-1,6 278447 oferă protecție la suprasarcină pentru motoarele electrice cu curenți între 1 și 1,6 A. Montajul direct pe contactoarele Eaton DILM, contactele auxiliare integrate, sensibilitatea la lipsa unei faze și conformitatea cu IEC/EN 60947-4-1 îl recomandă pentru aplicații industriale unde sunt necesare protecția fiabilă și funcționarea sigură a sistemelor de comandă pentru motoare.
