Selector Eaton 216833 3 pozitii IP66 M22-WLK3-W

Selectorul Eaton M22-WLK3-W este un actuator iluminabil din gama RMQ-Titan, proiectat pentru comanda echipamentelor industriale prin intermediul a trei poziții de selecție. Destinat montajului în panouri și tablouri electrice cu orificiu standard de 22,5 mm, acesta oferă acționare cu revenire pe arc, protecție frontală IP66 și compatibilitate cu blocurile de contacte și modulele de iluminare Eaton.

Ce este selectorul Eaton M22-WLK3-W?

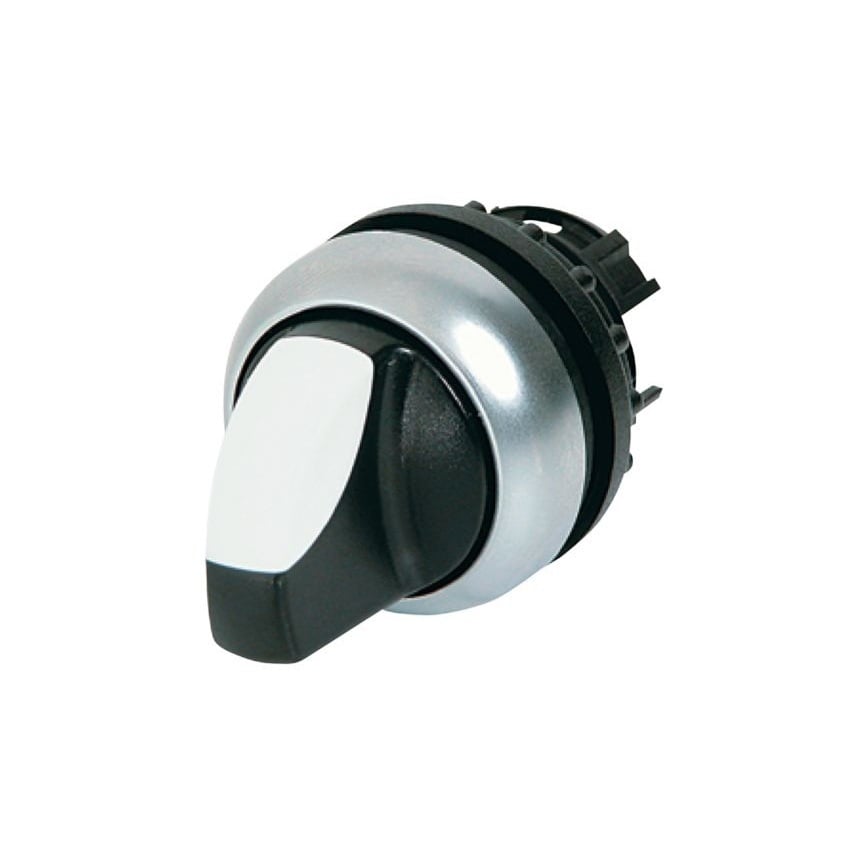

Eaton M22-WLK3-W este un selector cu trei poziții din seria RMQ-Titan, destinat realizării comenzilor manuale în instalații industriale și sisteme de automatizare. Modelul utilizează un actuator cu manetă de culoare albă și inel frontal cu finisaj titan, fiind conceput pentru integrarea împreună cu blocurile de contacte și elementele de iluminare compatibile.

Selectorul este prevăzut cu funcție de revenire pe arc (momentary), iar mecanismul poate fi adaptat pentru funcționare cu reținere prin utilizarea accesoriilor dedicate. Produsul respectă cerințele standardelor IEC/EN 60947 și IEC/EN 60947-5 pentru aparataj de comandă și semnalizare.

Unde poate fi utilizat?

Selectorul este recomandat pentru tablouri electrice, panouri de comandă, utilaje industriale, instalații HVAC, linii automate de producție, sisteme de distribuție și alte aplicații unde este necesară selectarea manuală a diferitelor moduri de funcționare.

Compatibilitatea cu platforma Eaton RMQ-Titan permite integrarea în sisteme noi sau existente și utilizarea împreună cu accesoriile modulare dedicate, inclusiv conexiuni SmartWire-DT.

Ce diferențiatori oferă modelul M22-WLK3-W?

Modelul dispune de trei poziții de comutare și un unghi de acționare de 40°, fiind prevăzut cu funcție de revenire pe arc. Actuatorul iluminabil permite integrarea unui modul LED compatibil, contribuind la identificarea rapidă a poziției selectorului în panourile de comandă.

Selectorul oferă grad de protecție IP66 pe partea frontală, rezistență la temperaturi de funcționare între -25 °C și +70 °C și poate fi montat în orice poziție. Dimensiunile sunt de aproximativ 4,6 cm lungime, 3 cm lățime și 3 cm înălțime, iar greutatea este de aproximativ 0,013 kg.

Seria Eaton RMQ-Titan este dezvoltată pentru aplicații industriale care necesită fiabilitate, modularitate și compatibilitate cu o gamă extinsă de elemente de comandă și semnalizare. Construcția permite montarea rapidă și întreținerea facilă a echipamentelor.

Ce avantaje oferă în utilizare?

• Selector cu 3 poziții.
• Funcție de revenire pe arc.
• Compatibil cu module de iluminare.
• Montaj standard în orificiu de 22,5 mm.
• Grad de protecție IP66.
• Inel frontal cu finisaj titan.
• Compatibil cu gama Eaton RMQ-Titan.
• Conform IEC/EN 60947-5.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu blocurile de contacte, modulele LED și accesoriile RMQ-Titan, precum și tipul de funcționare necesar aplicației (revenire pe arc sau cu reținere). De asemenea, trebuie verificat diametrul orificiului de montaj de 22,5 mm și spațiul disponibil în panoul electric.

Montajul trebuie realizat conform documentației tehnice Eaton și prevederilor standardelor IEC/EN 60947 pentru aparataj de comandă și semnalizare.

Întrebări frecvente

Ce este Eaton M22-WLK3-W?

Este un selector iluminabil cu trei poziții din gama Eaton RMQ-Titan.

Selectorul include contacte electrice?

Nu. Blocurile de contacte se comandă separat, în funcție de aplicație.

Ce tip de acționare utilizează?

Modelul este prevăzut cu revenire pe arc și poate fi adaptat pentru funcționare cu reținere folosind accesorii dedicate.

Ce grad de protecție oferă?

Pe partea frontală asigură grad de protecție IP66.

Este compatibil cu module LED?

Da. Selectorul este proiectat pentru utilizarea împreună cu modulele de iluminare Eaton compatibile.

În ce aplicații este recomandat?

Este recomandat pentru tablouri electrice, panouri de comandă și instalații industriale unde este necesară selectarea diferitelor moduri de funcționare ale echipamentelor.
