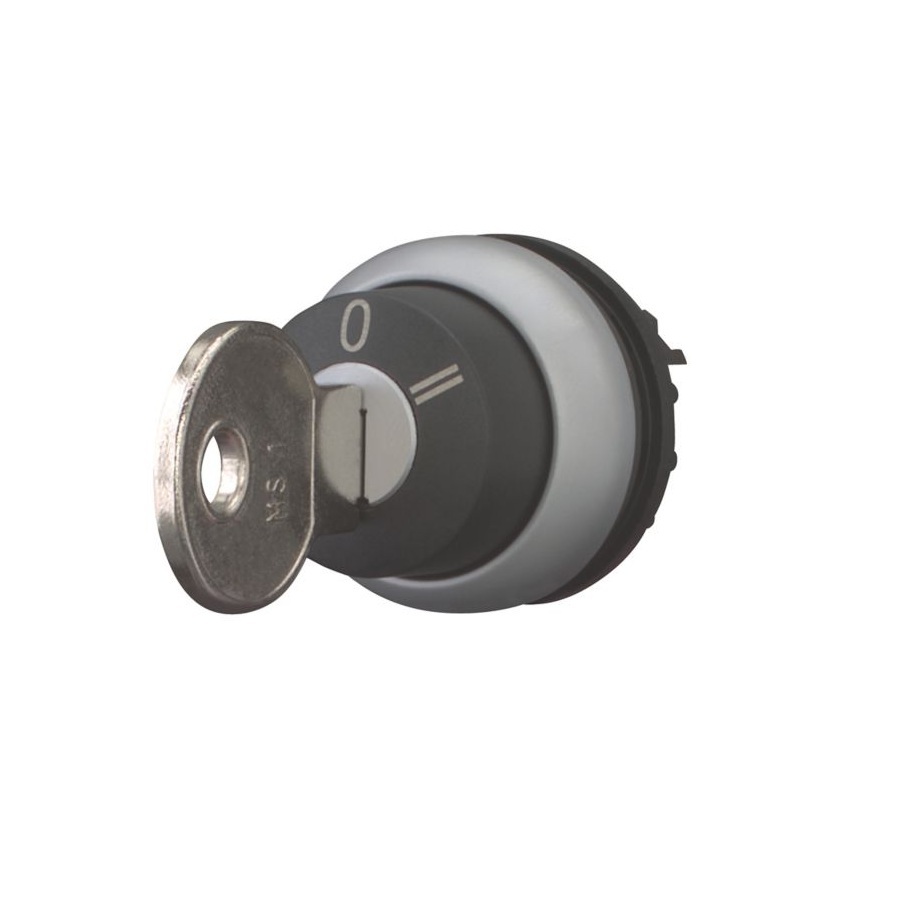

Selector Eaton 216894 cu cheie 3 pozitii M22-WS3

Selectorul Eaton cu cheie M22-WS3 este un element de comandă din gama RMQ-Titan, proiectat pentru controlul echipamentelor electrice prin intermediul unei chei și a trei poziții de comutare. Destinat montajului în panouri și tablouri electrice cu orificiu standard de 22,5 mm, acesta oferă protecție frontală IP66, funcționare fără reținere și posibilitatea restricționării accesului la comenzile echipamentelor.

Ce este selectorul Eaton cu cheie M22-WS3?

Eaton M22-WS3 este un selector cu cheie și trei poziții din seria RMQ-Titan, destinat aplicațiilor industriale unde comenzile trebuie autorizate doar persoanelor desemnate. Acționarea se realizează cu ajutorul unei chei, iar aceasta poate fi extrasă numai în poziția centrală (0), contribuind la controlul accesului asupra instalației.

Modelul are funcționare cu revenire pe arc din pozițiile laterale către poziția centrală și este livrat împreună cu o cheie. Face parte din sistemul modular RMQ-Titan și este compatibil cu blocurile de contacte și accesoriile dedicate Eaton.

Unde poate fi utilizat?

Selectorul este recomandat pentru tablouri electrice, panouri de comandă, utilaje industriale, instalații HVAC, sisteme de automatizare, linii de producție și alte aplicații unde este necesară limitarea accesului la comenzile echipamentelor.

Utilizarea unei chei contribuie la prevenirea acționării accidentale sau neautorizate a comenzilor, fiind potrivită pentru funcții precum selectarea modurilor de operare, pornire autorizată sau comutarea între diferite regimuri de funcționare.

Ce diferențiatori oferă modelul M22-WS3?

Selectorul dispune de trei poziții de comutare (1-0-2), funcționare fără reținere și revenire automată din pozițiile laterale către poziția centrală. Cheia poate fi extrasă exclusiv în poziția 0, iar mecanismul poate fi adaptat cu accesorii dedicate pentru alte configurații de utilizare.

Gradul de protecție frontal IP66 îl recomandă pentru utilizarea în medii industriale cu praf și umiditate, iar construcția din tehnopolimer și inelul frontal cu finisaj titan oferă rezistență la utilizare intensivă. Selectorul funcționează la temperaturi cuprinse între -25 °C și +70 °C și are dimensiuni de aproximativ 7 cm lungime, 3 cm lățime și 3 cm înălțime.

Seria Eaton RMQ-Titan este dezvoltată pentru aplicații industriale care necesită modularitate, fiabilitate și compatibilitate cu o gamă extinsă de blocuri de contacte și accesorii de comandă și semnalizare.

Ce avantaje oferă în utilizare?

• Selector cu cheie și 3 poziții.
• Cheia se extrage numai în poziția 0.
• Funcționare cu revenire pe arc.
• Montaj standard în orificiu de 22,5 mm.
• Grad de protecție frontal IP66.
• Compatibil cu gama Eaton RMQ-Titan.
• Compatibil cu sistemul SmartWire-DT.
• Conform IEC/EN 60947-5.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu blocurile de contacte, accesoriile RMQ-Titan și tipul de funcționare necesar aplicației. De asemenea, trebuie verificat diametrul orificiului de montaj de 22,5 mm și dacă funcția de extragere a cheii în poziția centrală corespunde cerințelor instalației.

Montajul trebuie realizat conform documentației tehnice Eaton și prevederilor standardelor IEC/EN 60947 pentru aparataj de comandă și semnalizare.

Întrebări frecvente

Ce este Eaton M22-WS3?

Este un selector cu cheie și trei poziții din gama Eaton RMQ-Titan.

Selectorul include blocuri de contacte?

Nu. Blocurile de contacte se comandă separat, în funcție de aplicație.

Când poate fi extrasă cheia?

Cheia poate fi extrasă numai în poziția centrală (0).

Ce tip de funcționare are?

Are funcționare fără reținere, cu revenire automată din pozițiile laterale către poziția centrală.

Ce grad de protecție oferă?

Pe partea frontală asigură grad de protecție IP66.

În ce aplicații este recomandat?

Este recomandat pentru tablouri electrice și instalații industriale unde comenzile trebuie limitate prin utilizarea unei chei.
