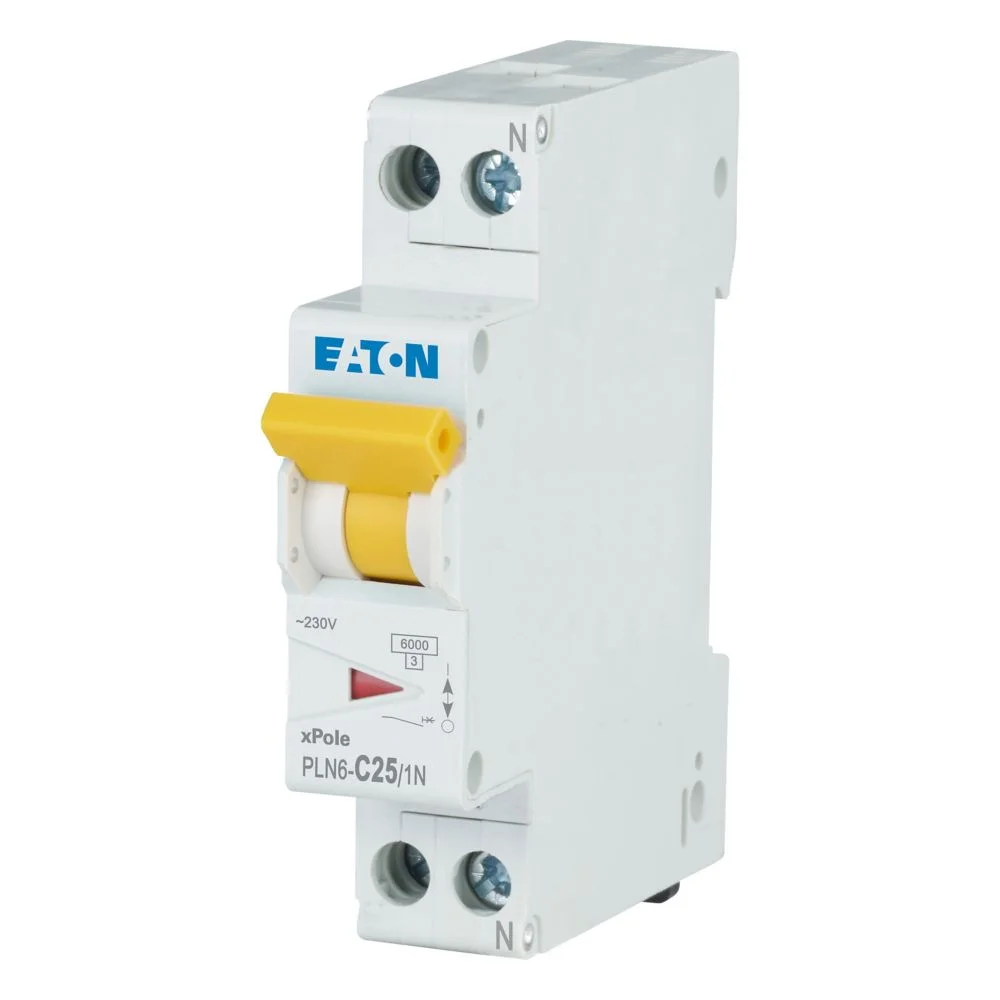

Siguranta automata Eaton 263284 1P+N 25A 6KA PLN6-C25/1N

Siguranța automată 25A Eaton PLN6-C25/1N este un disjunctor modular 1P+N destinat protecției circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 263284 are curbă de declanșare C, capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1 și integrează configurația 1P+N într-un singur modul.

Când alegi Eaton PLN6-C25/1N

PLN6-C25/1N este potrivit atunci când circuitul necesită 25 A, configurație 1P+N, curbă C și capacitate de rupere de 6 kA. Acești parametri trebuie verificați împreună, deoarece două siguranțe automate de 25 A pot avea alt număr de poli, altă curbă sau altă capacitate de rupere.

O siguranță automată 25A nu se alege doar după amperaj. Curentul nominal trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare, iar configurația aparatului trebuie să corespundă schemei electrice.

Configurație 1P+N într-un singur modul

Eaton PLN6-C25/1N are un pol protejat și conductorul neutru comutat simultan. Configurația 1P+N este diferită de un aparat 1P simplu și de un disjunctor 2P cu ambii poli protejați.

Formatul de 1 modul este un avantaj practic atunci când spațiul disponibil în tabloul electric este limitat. La înlocuirea unui aparat existent trebuie verificate configurația 1P+N, lățimea modulară și poziția bornelor.

Curent nominal 25 A și curbă C

Curentul nominal de 25 A trebuie stabilit în funcție de caracteristicile circuitului protejat. Secțiunea conductorului, sarcina și condițiile de instalare influențează dimensionarea protecției, astfel că valoarea de 25 A nu trebuie analizată separat.

Curba C definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Un aparat de 25 A cu curbă B nu este automat echivalent cu PLN6-C25/1N, chiar dacă are aceeași configurație 1P+N.

Capacitate nominală de rupere 6 kA

Siguranța automată 25A Eaton PLN6-C25/1N are capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1. Parametrul descrie nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.

Valorile de 25 A și 6 kA descriu caracteristici diferite. 25 A reprezintă curentul nominal al disjunctorului, iar 6 kA reprezintă capacitatea sa nominală de rupere la scurtcircuit.

Protecție la suprasarcină și scurtcircuit

PLN6-C25/1N este un disjunctor modular MCB pentru protecția la supracurent. Aparatul intervine la suprasarcină și scurtcircuit și trebuie diferențiat de o siguranță diferențială.

Modelul nu include prin el însuși protecție diferențială la curenți reziduali. Dacă proiectul instalației cere și această funcție, protecția diferențială trebuie realizată prin aparataj dedicat.

Ce verifici înainte de cumpărare

Siguranța automată 25A Eaton PLN6-C25/1N trebuie aleasă după configurația completă a circuitului. Dacă înlocuiești un aparat existent, compară amperajul, configurația polilor, curba și capacitatea de rupere.

• Curent nominal: 25 A.
• Configurație: 1P+N.
• Poli protejați: 1.
• Neutru: comutat simultan.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 6 kA conform IEC/EN 60898-1.
• Protecție: suprasarcină și scurtcircuit.
• Grad de protecție: IP20.
• Număr module: 1.
• Model: PLN6-C25/1N.
• Cod Eaton: 263284.
• EAN: 4015082632847.

Pentru alte variante de același amperaj poți consulta categoria de siguranțe automate 25A. Pentru alte valori și configurații este disponibilă gama de siguranțe automate, iar pentru alte produse ale producătorului poți consulta pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 25 A. Amperajul nu identifică singur disjunctorul potrivit. Configurația 1P+N, curba C și capacitatea de rupere de 6 kA trebuie verificate separat.

Confundarea configurației 1P+N cu 1P. PLN6-C25/1N are un pol protejat și neutrul comutat simultan. Un disjunctor 1P simplu are o configurație diferită.

Confundarea curbei C cu curba B. Cele două caracteristici au comportament diferit la supracurenți de scurtă durată. Curba trebuie aleasă în funcție de circuit și de caracteristicile sarcinii.

Confundarea valorilor 25 A și 6 kA. 25 A este curentul nominal al aparatului, iar 6 kA este capacitatea nominală de rupere la scurtcircuit. Sunt parametri diferiți.

Întrebări frecvente

Ce protecții oferă Eaton PLN6-C25/1N?

Eaton PLN6-C25/1N protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul are curent nominal de 25 A, configurație 1P+N, curbă C și capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1.

Ce înseamnă 1P+N la PLN6-C25/1N?

Configurația 1P+N înseamnă că PLN6-C25/1N are un pol protejat și conductorul neutru comutat simultan. Aparatul are o arhitectură diferită de un model 1P simplu sau de unul 2P.

Ce înseamnă 6 kA la această siguranță automată?

6 kA reprezintă capacitatea nominală de rupere a Eaton PLN6-C25/1N conform IEC/EN 60898-1. Valoarea descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie verificată în raport cu instalația.

Care este diferența dintre curba B și curba C?

Curbele B și C au caracteristici diferite de declanșare magnetică. Eaton PLN6-C25/1N utilizează curba C, iar un disjunctor de 25 A cu curbă B nu este automat un înlocuitor direct.

Este PLN6-C25/1N o siguranță diferențială?

Eaton PLN6-C25/1N este un disjunctor modular MCB, nu o siguranță diferențială. Aparatul oferă protecție la suprasarcină și scurtcircuit, dar nu include protecție diferențială la curenți reziduali.
