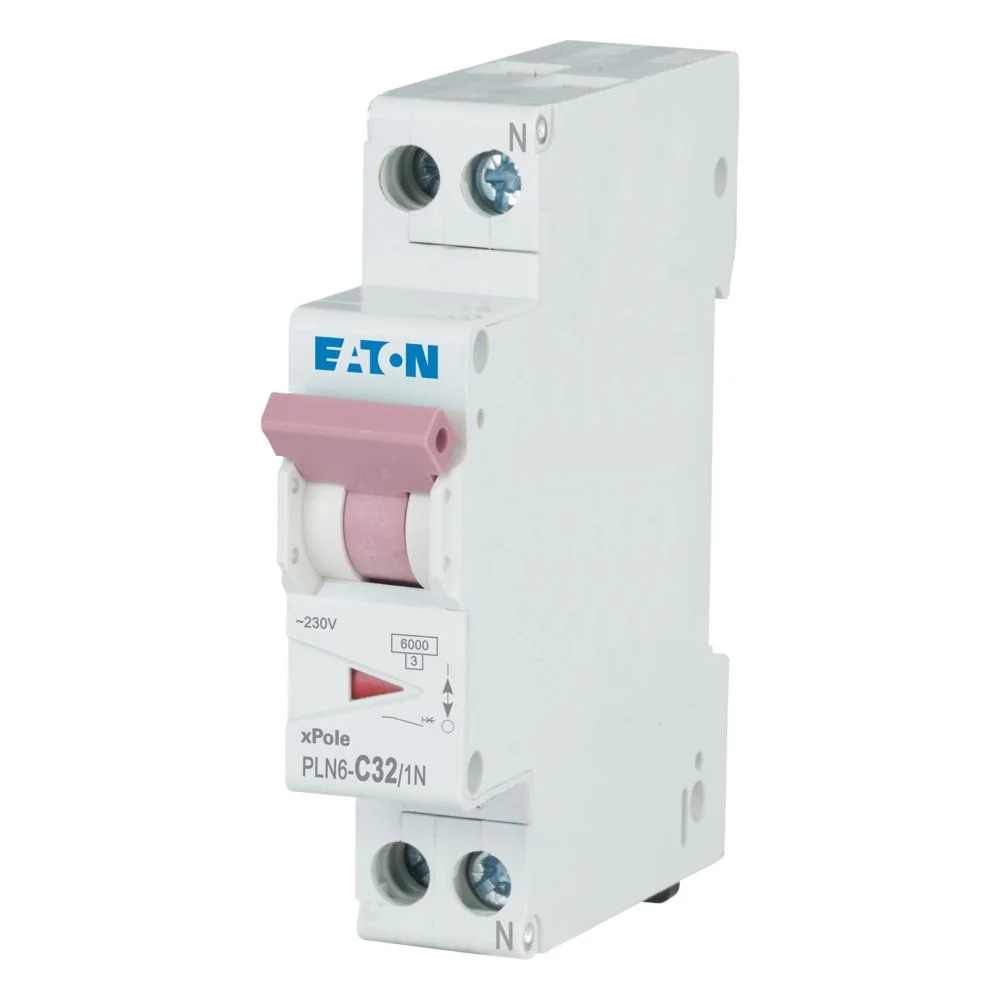

Siguranta automata 263285 1P+N 32A 6KA PLN6-C32/1N

Siguranța automată 32A Eaton PLN6-C32/1N este un disjunctor modular pentru protecția circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 263285 are configurație 1P+N, curbă de declanșare C și capacitate nominală de rupere de 6 kA, fiind destinat circuitelor în care această combinație de parametri corespunde proiectului electric.

Când alegi Eaton PLN6-C32/1N

PLN6-C32/1N este potrivit atunci când circuitul necesită 32 A, configurație 1P+N, curbă C și capacitate de rupere de 6 kA. Acești parametri trebuie verificați împreună, deoarece două disjunctoare de 32 A nu sunt automat echivalente dacă diferă prin configurația polilor, curba de declanșare sau capacitatea de rupere.

O siguranță automată 32A trebuie aleasă în raport cu conductorul, sarcina și condițiile de instalare. Amperajul este un criteriu important, dar nu este suficient pentru identificarea protecției corecte.

Configurație 1P+N

Eaton PLN6-C32/1N are configurație 1P+N. Aceasta trebuie diferențiată de un disjunctor 1P simplu și de variantele 2P, deoarece arhitectura polilor și modul de conectare sunt diferite.

La înlocuirea unui aparat existent, configurația trebuie verificată împreună cu modelul complet. Un disjunctor de 32 A cu aceeași curbă C, dar în configurație 1P, nu trebuie considerat automat un înlocuitor direct pentru PLN6-C32/1N.

Curent nominal 32 A și curbă C

Curentul nominal de 32 A trebuie corelat cu dimensionarea circuitului. Secțiunea conductorului, sarcina și condițiile de montaj influențează alegerea aparatului de protecție, astfel că valoarea de 32 A nu trebuie analizată separat.

Curba C definește caracteristica de declanșare magnetică la supracurenți de scurtă durată. Din acest motiv, un aparat de 32 A cu curbă B nu este automat echivalent cu PLN6-C32/1N doar pentru că amperajul este identic.

Capacitate nominală de rupere 6 kA

Siguranța automată 32A Eaton PLN6-C32/1N are capacitate nominală de rupere de 6 kA. Această valoare caracterizează capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie corelată cu nivelul de scurtcircuit disponibil la punctul de instalare.

Valorile de 32 A și 6 kA descriu caracteristici diferite. 32 A reprezintă curentul nominal al disjunctorului, iar 6 kA reprezintă capacitatea de rupere la scurtcircuit.

Protecție la suprasarcină și scurtcircuit

PLN6-C32/1N este un disjunctor modular destinat protecției la supracurent. Aparatul protejează circuitul în cazul suprasarcinii și scurtcircuitului și nu trebuie confundat cu un întreruptor diferențial.

Modelul nu include prin el însuși funcție de protecție diferențială la curenți reziduali. Dacă proiectul instalației prevede și această funcție, trebuie utilizată protecția diferențială adecvată configurației circuitului.

Ce verifici înainte de cumpărare

Siguranța automată 32A Eaton PLN6-C32/1N trebuie aleasă după configurația completă a circuitului. Dacă înlocuiești un aparat existent, compară modelul, curentul nominal, configurația polilor, curba și capacitatea de rupere.

• Curent nominal: 32 A.
• Configurație: 1P+N.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 6 kA.
• Protecție: suprasarcină și scurtcircuit.
• Model: PLN6-C32/1N.
• Cod Eaton: 263285.
• EAN: 4015082632854.

Pentru alte valori și configurații poți consulta gama de siguranțe automate. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 32 A. Amperajul nu identifică singur disjunctorul corect. Configurația 1P+N, curba C și capacitatea de rupere de 6 kA trebuie verificate separat.

Confundarea configurației 1P+N cu 1P. PLN6-C32/1N are o configurație diferită de un disjunctor unipolar simplu. Produsele nu trebuie tratate ca echivalente doar pentru că au același amperaj.

Confundarea curbei C cu curba B. Cele două caracteristici au un comportament diferit la supracurenți de scurtă durată. Curba trebuie să corespundă circuitului și tipului de sarcină.

Confundarea valorilor 32 A și 6 kA. 32 A este curentul nominal, iar 6 kA este capacitatea de rupere la scurtcircuit. Sunt parametri diferiți și trebuie analizați independent.

Întrebări frecvente

Ce protecții oferă Eaton PLN6-C32/1N?

Eaton PLN6-C32/1N protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul are curent nominal de 32 A, configurație 1P+N, curbă C și capacitate de rupere de 6 kA. Pentru alegerea corectă, acești parametri trebuie să corespundă circuitului protejat.

Ce înseamnă 1P+N la PLN6-C32/1N?

Configurația 1P+N descrie arhitectura polilor Eaton PLN6-C32/1N. Aceasta este diferită de un disjunctor 1P simplu sau de o variantă 2P, iar configurația trebuie să corespundă schemei electrice în care aparatul este utilizat.

Ce înseamnă 6 kA la această siguranță automată?

6 kA reprezintă capacitatea nominală de rupere a Eaton PLN6-C32/1N. Valoarea indică nivelul curentului de scurtcircuit pe care aparatul este proiectat să îl întrerupă în condițiile specificate și trebuie verificată în raport cu instalația.

Care este diferența dintre curba B și curba C?

Curbele B și C au caracteristici diferite de declanșare magnetică. PLN6-C32/1N utilizează curba C, iar un disjunctor de 32 A cu curbă B nu este automat un înlocuitor direct doar pentru că are același curent nominal.

Este PLN6-C32/1N o siguranță diferențială?

Eaton PLN6-C32/1N este un disjunctor modular pentru protecție la suprasarcină și scurtcircuit, nu o siguranță diferențială. Dacă instalația necesită și protecție la curenți reziduali, aceasta trebuie asigurată prin aparataj diferențial adecvat.
