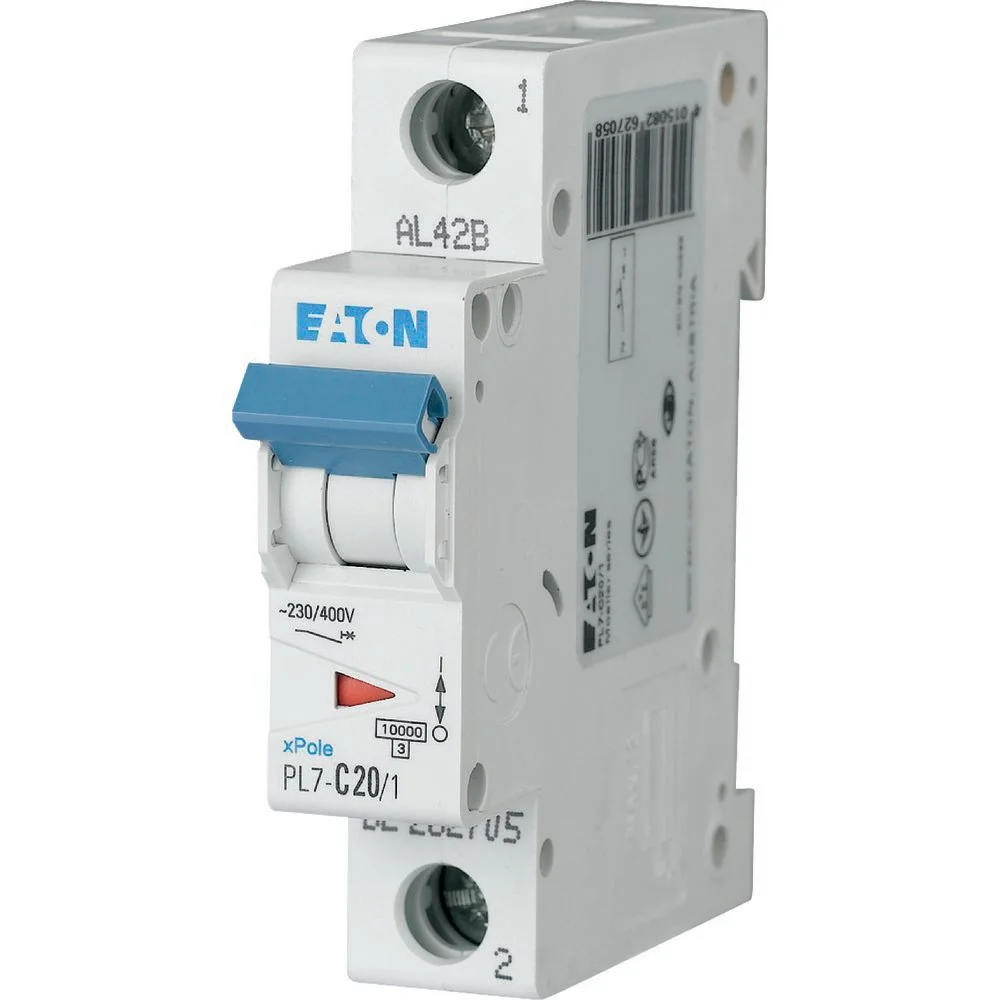

Siguranta automata Eaton 262705 20A 1P 10KA PL7-C20/1

Siguranța automată 20A Eaton PL7-C20/1 este un disjunctor modular 1P din gama xPole PL7, destinat protecției circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 262705 are curbă de declanșare C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1, fiind potrivit pentru circuite în care această combinație de parametri corespunde proiectului electric.

Când alegi Eaton PL7-C20/1

PL7-C20/1 este potrivit atunci când circuitul necesită 20 A, configurație 1P, curbă C și capacitate de rupere de 10 kA. Acești parametri trebuie verificați împreună, deoarece două siguranțe automate de 20 A pot avea alt număr de poli, altă curbă sau altă capacitate de rupere.

O siguranță automată 20A nu trebuie aleasă numai după amperaj. Curentul nominal trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare, iar configurația aparatului trebuie să corespundă schemei circuitului.

Configurație 1P

Eaton PL7-C20/1 este un disjunctor unipolar, cu un singur pol protejat. Configurația 1P îl diferențiază de variantele 1P+N, 2P sau 3P, chiar dacă acestea pot avea același curent nominal de 20 A.

La înlocuirea unui aparat existent trebuie verificat numărul de poli, nu doar amperajul. Un model 1P+N sau 2P are o arhitectură diferită și nu trebuie considerat automat echivalent cu PL7-C20/1.

Curent nominal 20 A și curbă C

Curentul nominal de 20 A este unul dintre parametrii principali ai disjunctorului și trebuie stabilit în raport cu circuitul protejat. Secțiunea conductorului, sarcina și condițiile de montaj influențează alegerea corectă a protecției.

Curba C definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Din acest motiv, un aparat de 20 A cu curbă B nu este automat echivalent cu PL7-C20/1, chiar dacă are tot un singur pol.

Capacitate nominală de rupere 10 kA

Siguranța automată 20A Eaton PL7-C20/1 are capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1. Parametrul indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.

Valorile de 20 A și 10 kA descriu funcții diferite. 20 A reprezintă curentul nominal al disjunctorului, iar 10 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Capacitatea necesară trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Protecție la suprasarcină și scurtcircuit

PL7-C20/1 este un MCB destinat protecției la supracurent. Aparatul protejează circuitul la suprasarcină și scurtcircuit și nu trebuie confundat cu un întreruptor diferențial.

Modelul nu include prin el însuși protecție diferențială la curenți reziduali. Dacă proiectul instalației cere și această funcție, ea trebuie realizată prin aparataj diferențial adecvat.

Format compact pentru tabloul electric

Eaton PL7-C20/1 ocupă un singur spațiu modular. Gradul de protecție al aparatului este IP20, iar formatul 1P permite integrarea într-un tablou modular fără spațiul suplimentar necesar variantelor multipolare.

Modelul face parte din gama Eaton xPole PL7 și este identificat prin codul 262705. Folosirea modelului complet și a codului ajută la diferențierea de variantele PL7-C20/1N sau PL7-C20/3.

Ce verifici înainte de cumpărare

Siguranța automată 20A Eaton PL7-C20/1 trebuie aleasă după configurația completă a circuitului. Dacă înlocuiești un aparat existent, compară amperajul, numărul de poli, curba de declanșare și capacitatea de rupere.

• Curent nominal: 20 A.
• Configurație: 1P.
• Poli protejați: 1.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 10 kA conform IEC/EN 60898-1.
• Protecție: suprasarcină și scurtcircuit.
• Grad de protecție: IP20.
• Număr module: 1.
• Serie: Eaton xPole PL7.
• Model: PL7-C20/1.
• Cod Eaton: 262705.
• EAN: 4015082627058.

Pentru alte variante de același amperaj poți consulta categoria de siguranțe automate 20A. Pentru alte valori și configurații este disponibilă gama de siguranțe automate, iar pentru alte produse ale producătorului poți consulta pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 20 A. Amperajul nu identifică singur disjunctorul potrivit. Configurația 1P, curba C și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea curbei C cu curba B. Cele două caracteristici au un comportament diferit la supracurenți de scurtă durată. Curba trebuie să corespundă circuitului și sarcinii.

Înlocuirea unei variante de 10 kA cu una de 6 kA fără verificare. Capacitatea de rupere trebuie să fie compatibilă cu nivelul de scurtcircuit disponibil în instalație.

Confundarea configurației 1P cu 1P+N. PL7-C20/1 are un singur pol protejat. PL7-C20/1N este un model diferit, cu altă configurație a polilor.

Întrebări frecvente

Ce protecții oferă Eaton PL7-C20/1?

Eaton PL7-C20/1 protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul are curent nominal de 20 A, configurație 1P, curbă C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1.

Ce înseamnă 1P la PL7-C20/1?

Configurația 1P înseamnă că Eaton PL7-C20/1 are un singur pol protejat. Aceasta este diferită de 1P+N, 2P sau 3P și trebuie să corespundă schemei electrice în care aparatul urmează să fie montat.

Ce înseamnă 10 kA la această siguranță automată?

10 kA reprezintă capacitatea nominală de rupere a Eaton PL7-C20/1 conform IEC/EN 60898-1. Valoarea descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie verificată în raport cu nivelul disponibil în instalație.

Care este diferența dintre curba B și curba C?

Curbele B și C au caracteristici diferite de declanșare magnetică. Eaton PL7-C20/1 utilizează curba C, iar un disjunctor de 20 A cu curbă B nu este automat un înlocuitor direct, chiar dacă are aceeași configurație 1P.

Este PL7-C20/1 o siguranță diferențială?

Eaton PL7-C20/1 este un disjunctor modular MCB, nu o siguranță diferențială. Aparatul oferă protecție la suprasarcină și scurtcircuit, dar nu include funcție de protecție diferențială la curenți reziduali.
