Siguranta automata AFDD Eaton 187239 40A RCBO 2P curba C 30mA detectie arc electric

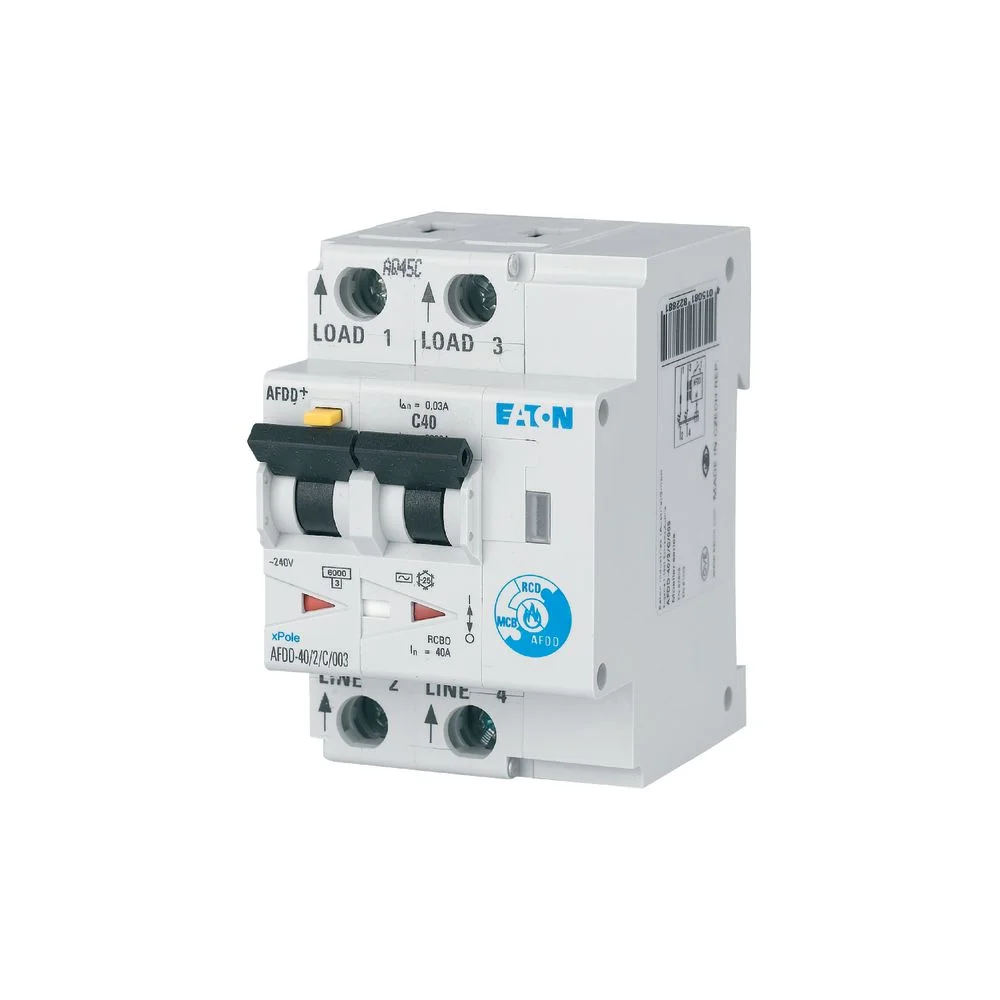

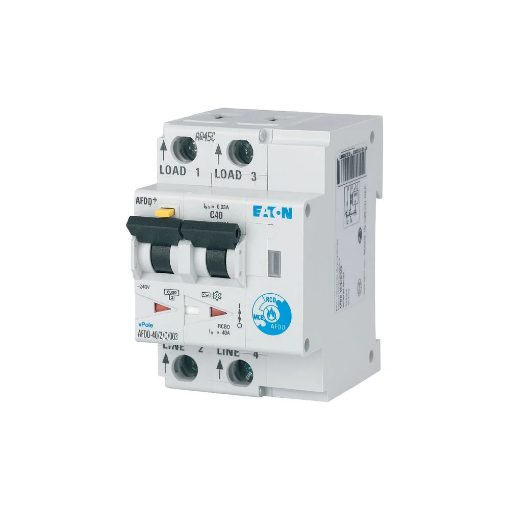

Siguranța automată AFDD Eaton 40A AFDD-40/2/C/003 este un dispozitiv modular 2P care combină funcția RCBO cu detecția defectelor de arc electric. Modelul 187239 are curent nominal de 40 A, curbă C, sensibilitate diferențială de 30 mA, tip AC și capacitate nominală de rupere de 6 kA, oferind într-un singur aparat protecție la suprasarcină, scurtcircuit, curenți reziduali și defecte de arc.

Ce protecții integrează Eaton 187239

Eaton 187239 combină patru funcții de protecție într-un singur aparat modular. Diferența față de o siguranță automată obișnuită este integrarea funcției diferențiale și a detecției AFDD pe lângă protecția la supracurent.

• Defecte de arc electric: funcția AFDD detectează tipare electrice asociate arcurilor periculoase.
• Suprasarcină: protecția RCBO intervine când curentul depășește condițiile admise ale circuitului.
• Scurtcircuit: aparatul are capacitate nominală de rupere de 6 kA.
• Curenți reziduali: funcția diferențială are sensibilitate de 30 mA, tip AC.

AFDD și RCBO în același aparat

Funcția RCBO asigură protecția diferențială împreună cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detecția defectelor de arc electric. Prin urmare, modelul 187239 nu trebuie confundat nici cu un MCB simplu, nici cu un RCCB.

Un MCB protejează la suprasarcină și scurtcircuit, dar nu oferă protecție diferențială sau detecție de arc. Un RCCB oferă protecție diferențială, dar nu include singur protecția la supracurent. Siguranța automată AFDD Eaton 40A integrează toate aceste funcții în aceeași unitate.

Curent nominal 40 A și curbă C

Curentul nominal de 40 A trebuie corelat cu dimensionarea circuitului protejat. Secțiunea conductoarelor, sarcina și condițiile de instalare trebuie verificate înainte de alegerea aparatului.

Curba C definește caracteristica de declanșare magnetică la supracurenți de scurtă durată. Un aparat de 40 A cu curbă B nu este automat echivalent cu AFDD-40/2/C/003 doar pentru că amperajul este identic.

Protecție diferențială 30 mA tip AC

Sensibilitatea diferențială este de 30 mA, iar tipul protecției este AC. Tip AC înseamnă că funcția diferențială este sensibilă la curenți reziduali alternativi sinusoidali.

Valorile de 40 A și 30 mA descriu caracteristici diferite. 40 A este curentul nominal al aparatului, în timp ce 30 mA reprezintă curentul diferențial nominal de declanșare.

Detecția defectelor de arc electric

Funcția AFDD este destinată detectării defectelor de arc electric care pot avea un comportament diferit de o suprasarcină sau de un scurtcircuit clasic. Aparatul analizează caracteristicile electrice ale circuitului și poate declanșa atunci când identifică un defect de arc conform funcției sale de protecție.

Aceasta este caracteristica principală care diferențiază produsul de un RCBO convențional. Pentru modelul 187239, funcția AFDD este integrată împreună cu protecțiile la supracurent și curent rezidual.

Capacitate nominală de rupere 6 kA

Siguranța automată AFDD Eaton 40A are capacitate nominală de rupere de 6 kA conform IEC/EN 61009. Valoarea trebuie comparată cu nivelul de scurtcircuit disponibil în punctul în care aparatul este instalat.

Capacitatea de 6 kA nu trebuie confundată cu amperajul de 40 A. Sunt parametri diferiți și ambii trebuie să corespundă instalației.

Format modular pentru tabloul electric

Eaton AFDD-40/2/C/003 are configurație 2P și ocupă 3 module. Aparatul are grad de protecție IP20, lățime de aproximativ 52,5 mm și tensiune nominală de 230 V.

La înlocuirea unui aparat existent trebuie verificate spațiul disponibil în tablou, configurația 2P, curentul nominal, curba, sensibilitatea diferențială și capacitatea de rupere.

Ce verifici înainte de cumpărare

Eaton AFDD-40/2/C/003 trebuie ales după configurația completă a protecției, nu doar după valoarea de 40 A.

• Tip aparat: AFDD+ cu funcție RCBO.
• Curent nominal: 40 A.
• Configurație: 2P.
• Curba de declanșare: C.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Capacitate nominală de rupere: 6 kA.
• Protecție la arc electric: integrată.
• Protecție la suprasarcină: integrată.
• Protecție la scurtcircuit: integrată.
• Protecție diferențială: integrată.
• Număr module: 3.
• Grad de protecție: IP20.
• Model: AFDD-40/2/C/003.
• Cod Eaton: 187239.
• EAN: 4015081822881.

Pentru alte aparate de protecție poți consulta gama de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea AFDD-ului cu un MCB simplu. Eaton 187239 nu oferă doar protecție la suprasarcină și scurtcircuit, ci și protecție diferențială și detecție de arc electric.

Confundarea AFDD-ului cu un RCCB. RCCB-ul nu include singur protecție la suprasarcină și scurtcircuit. Modelul 187239 integrează funcția RCBO.

Alegerea produsului numai după valoarea de 40 A. Configurația 2P, curba C, sensibilitatea de 30 mA, tipul AC și capacitatea de rupere de 6 kA trebuie verificate separat.

Presupunerea că orice AFDD de 40 A este echivalent. Există variante cu alte curbe de declanșare și alte caracteristici, astfel că modelul complet trebuie comparat înainte de înlocuire.

Întrebări frecvente

Ce este Eaton AFDD-40/2/C/003?

Eaton AFDD-40/2/C/003 este un dispozitiv AFDD+ de 40 A cu funcție RCBO, configurație 2P, curbă C și sensibilitate diferențială de 30 mA. Aparatul combină protecția la arc electric cu protecția la suprasarcină, scurtcircuit și curenți reziduali.

Care este diferența dintre AFDD și RCBO?

RCBO combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detectarea defectelor de arc electric. Eaton 187239 integrează aceste funcții într-un singur aparat modular.

Ce înseamnă 30 mA la Eaton 187239?

30 mA reprezintă sensibilitatea nominală a funcției diferențiale. Această valoare este diferită de curentul nominal de 40 A și trebuie să corespundă cerințelor circuitului și schemei de protecție.

Ce înseamnă capacitatea de rupere de 6 kA?

6 kA reprezintă capacitatea nominală de rupere la scurtcircuit a Eaton AFDD-40/2/C/003. Valoarea trebuie verificată în raport cu nivelul de scurtcircuit disponibil în punctul de instalare.

Eaton 187239 detectează defectele de arc electric?

Eaton 187239 include funcție AFDD pentru detectarea defectelor de arc electric. Această funcție completează protecțiile RCBO la suprasarcină, scurtcircuit și curenți reziduali și reprezintă principalul diferențiator față de un RCBO convențional.
