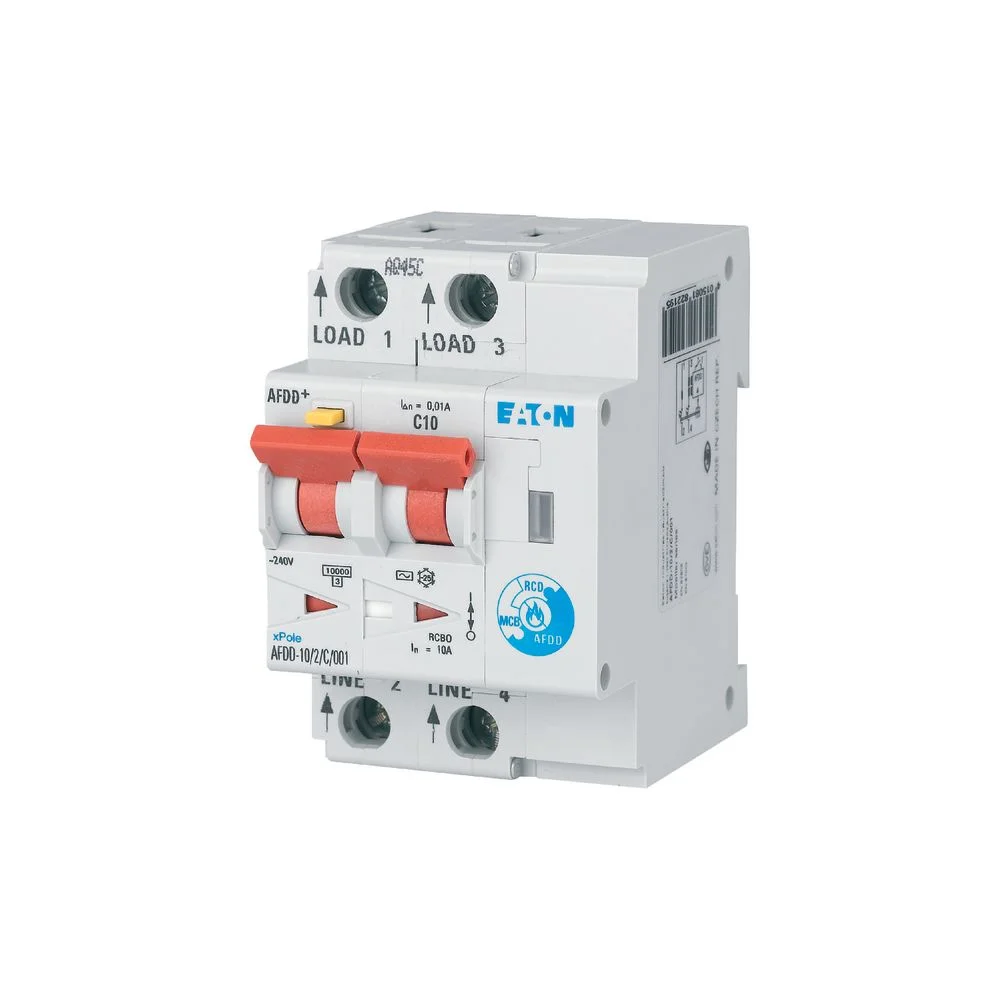

Siguranta automata AFDD Eaton 187173 10A RCBO C diferentiala 2P 30mA detectie arc electric C

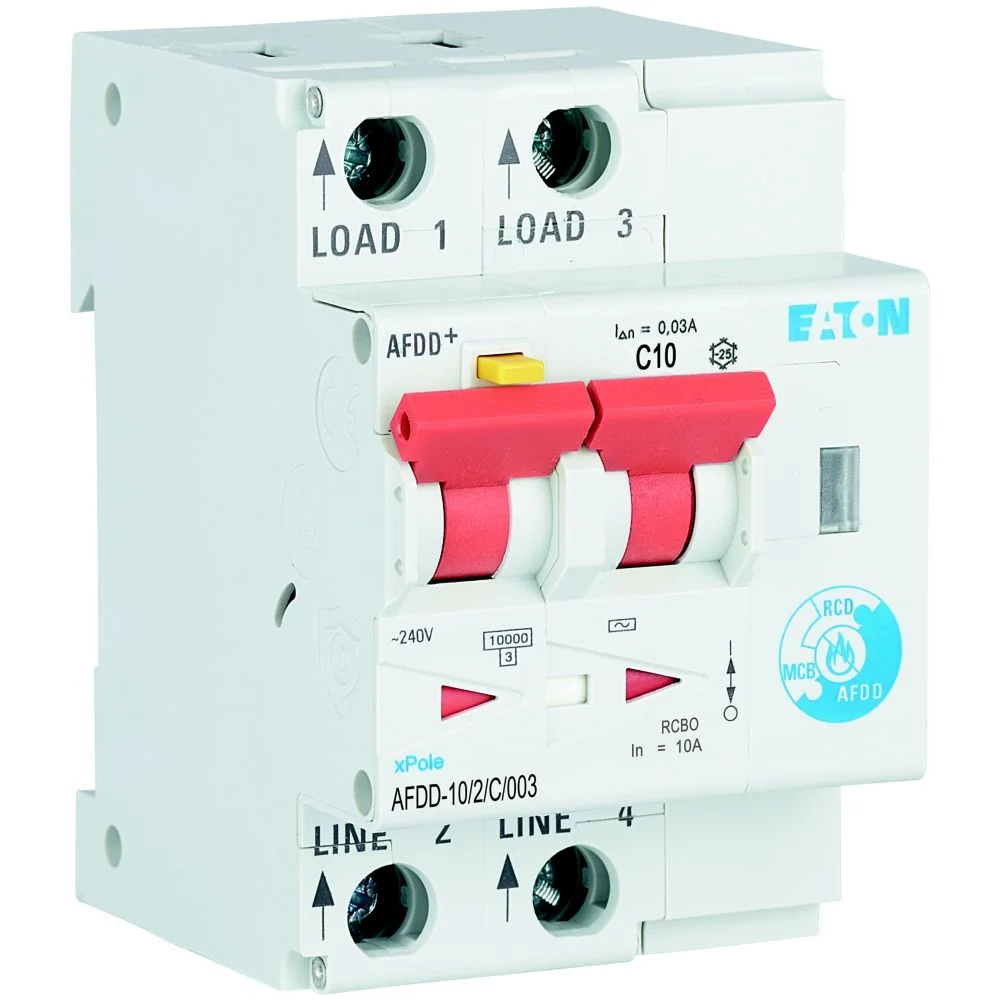

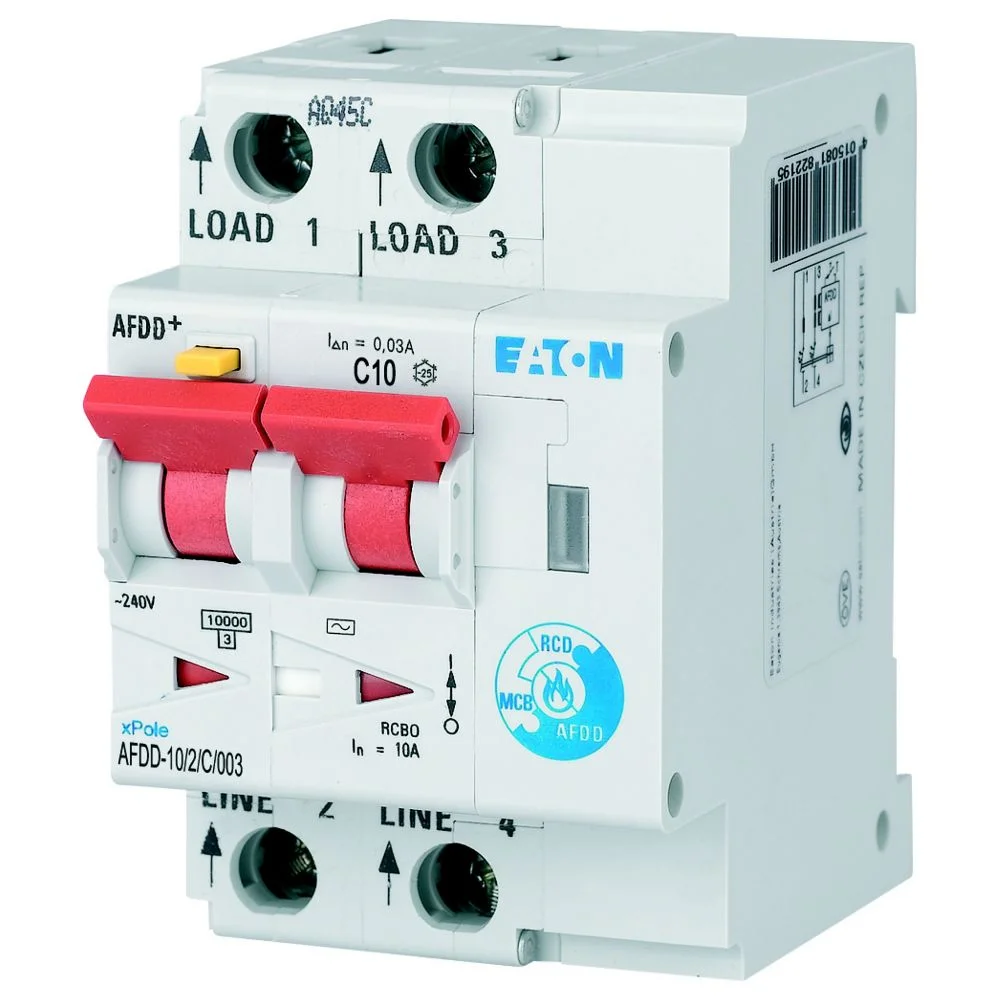

Siguranța AFDD 10A Eaton AFDD-10/2/C/003 este un dispozitiv modular care combină funcția RCBO cu detecția defectelor de arc electric. Modelul 187173 are configurație 2P, curbă C, sensibilitate diferențială de 30 mA, tip AC și capacitate nominală de rupere de 10 kA. Într-un singur aparat sunt integrate protecția la suprasarcină, scurtcircuit, curenți reziduali și defecte de arc electric.

Ce protecții integrează Eaton 187173

Eaton 187173 combină funcțiile unui RCBO cu protecția AFDD. Astfel, aparatul oferă mai mult decât un MCB simplu, un RCCB sau un RCBO convențional fără detecție de arc.

• Protecție la suprasarcină: integrată prin funcția RCBO.
• Protecție la scurtcircuit: capacitate nominală de rupere de 10 kA.
• Protecție diferențială: sensibilitate de 30 mA, tip AC.
• Detecție arc electric: funcție AFDD.

Siguranța AFDD și RCBO într-un singur aparat

Funcția RCBO combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detectarea defectelor de arc electric. Această combinație este diferențiatorul principal al modelului 187173.

Față de un MCB, produsul adaugă protecție diferențială și AFDD. Față de un RCCB, include și protecție la supracurent. Față de un RCBO obișnuit, funcția suplimentară este detectarea defectelor de arc.

Curent nominal 10 A și curbă C

Siguranța AFDD 10A Eaton 187173 are curbă de declanșare C. Curentul nominal de 10 A trebuie corelat cu dimensionarea circuitului, secțiunea conductorului și sarcina conectată.

Curba C definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Un aparat de 10 A cu curbă B nu trebuie considerat automat echivalent, chiar dacă are aceeași configurație și aceeași sensibilitate diferențială.

Protecție diferențială 30 mA tip AC

Eaton AFDD-10/2/C/003 are sensibilitate diferențială de 30 mA și este de tip AC. Tipul AC este destinat detectării curenților reziduali alternativi sinusoidali.

Valoarea de 30 mA reprezintă pragul nominal al funcției diferențiale și nu trebuie confundată cu cei 10 A ai curentului nominal. Tipul diferențial este un criteriu separat și trebuie verificat conform cerințelor circuitului.

Capacitate nominală de rupere 10 kA

Siguranța AFDD 10A Eaton AFDD-10/2/C/003 are capacitate nominală de rupere de 10 kA conform IEC/EN 61009. Valoarea caracterizează funcția de protecție la scurtcircuit și trebuie raportată la nivelul de scurtcircuit disponibil în punctul de instalare.

10 A și 10 kA sunt parametri complet diferiți: 10 A reprezintă curentul nominal al aparatului, iar 10 kA reprezintă capacitatea nominală de rupere.

Detecția defectelor de arc electric

Funcția AFDD este destinată detectării tiparelor electrice asociate defectelor de arc. Aceste defecte pot avea un comportament diferit de o suprasarcină sau de un scurtcircuit clasic, de aceea AFDD reprezintă o funcție suplimentară față de protecțiile convenționale.

Modelul 187173 integrează funcția AFDD în același aparat cu RCBO-ul, astfel încât nu este necesar un dispozitiv separat pentru detecția arcului electric.

Configurație 2P și format modular

Eaton 187173 are configurație 2P, cu ambii poli protejați, și ocupă 3 module. Aparatul are lățime de 52,5 mm, tensiune nominală de 230 V și grad de protecție IP20.

După integrarea corespunzătoare în tablou, gradul de protecție indicat este IP40. La înlocuirea unui aparat existent trebuie verificate și spațiul disponibil, configurația polilor și poziția conexiunilor.

Ce verifici înainte de cumpărare

Siguranța AFDD 10A Eaton 187173 trebuie aleasă după combinația completă de funcții și parametri, nu doar după valoarea de 10 A.

• Tip aparat: AFDD+ cu funcție RCBO.
• Curent nominal: 10 A.
• Configurație: 2P.
• Poli protejați: 2.
• Curba de declanșare: C.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Capacitate nominală de rupere: 10 kA.
• Tensiune nominală: 230 V.
• Protecție la suprasarcină: integrată.
• Protecție la scurtcircuit: integrată.
• Protecție diferențială: integrată.
• Detecție arc electric: integrată.
• Număr module: 3.
• Lățime: 52,5 mm.
• Grad de protecție: IP20.
• Model: AFDD-10/2/C/003.
• Cod Eaton: 187173.
• EAN: 4015081822225.

Pentru alte aparate de protecție poți consulta gama de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea AFDD-ului cu un MCB simplu. Eaton 187173 include protecție diferențială și detectarea defectelor de arc, nu doar protecție la suprasarcină și scurtcircuit.

Confundarea unui AFDD cu un RCBO convențional. Modelul 187173 integrează funcția RCBO, dar adaugă și detectarea defectelor de arc electric.

Alegerea aparatului doar după valoarea de 10 A. Curba C, configurația 2P, sensibilitatea de 30 mA, tipul AC și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea valorilor 10 A, 30 mA și 10 kA. Acestea reprezintă curentul nominal, sensibilitatea diferențială și capacitatea de rupere și au funcții diferite.

Întrebări frecvente

Ce este Eaton AFDD-10/2/C/003?

Eaton AFDD-10/2/C/003 este un dispozitiv AFDD+ cu funcție RCBO, 2P, 10 A, curbă C și protecție diferențială de 30 mA tip AC. Aparatul integrează protecția la suprasarcină, scurtcircuit și curenți reziduali împreună cu detecția defectelor de arc electric.

Care este diferența dintre AFDD și RCBO?

RCBO combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detecția defectelor de arc electric. Eaton 187173 integrează toate aceste funcții într-un singur aparat modular.

Ce înseamnă 30 mA tip AC?

30 mA reprezintă sensibilitatea nominală a protecției diferențiale, iar tip AC indică detecția curenților reziduali alternativi sinusoidali. Acești parametri sunt independenți de curentul nominal de 10 A.

Ce înseamnă 10 kA la Eaton 187173?

10 kA reprezintă capacitatea nominală de rupere la scurtcircuit a aparatului. Valoarea este diferită de curentul nominal de 10 A și trebuie verificată în raport cu nivelul de scurtcircuit disponibil în instalație.

Eaton 187173 detectează defectele de arc electric?

Eaton 187173 include funcție AFDD pentru detectarea defectelor de arc electric. Aceasta completează protecțiile RCBO la suprasarcină, scurtcircuit și curenți reziduali și reprezintă diferențiatorul principal față de un RCBO convențional.
