Siguranta automata AFDD Eaton 187203 16A RCBO B diferentiala 2P 30mA detectie arc electric B

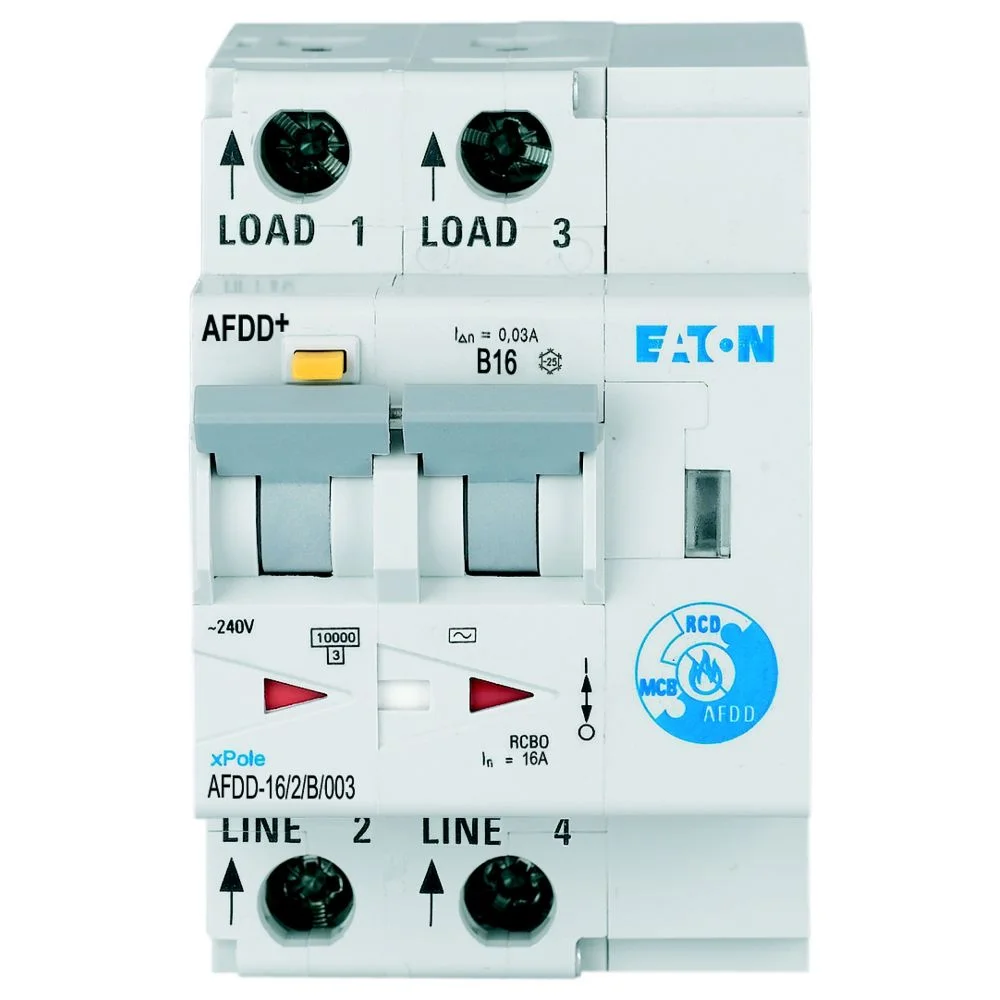

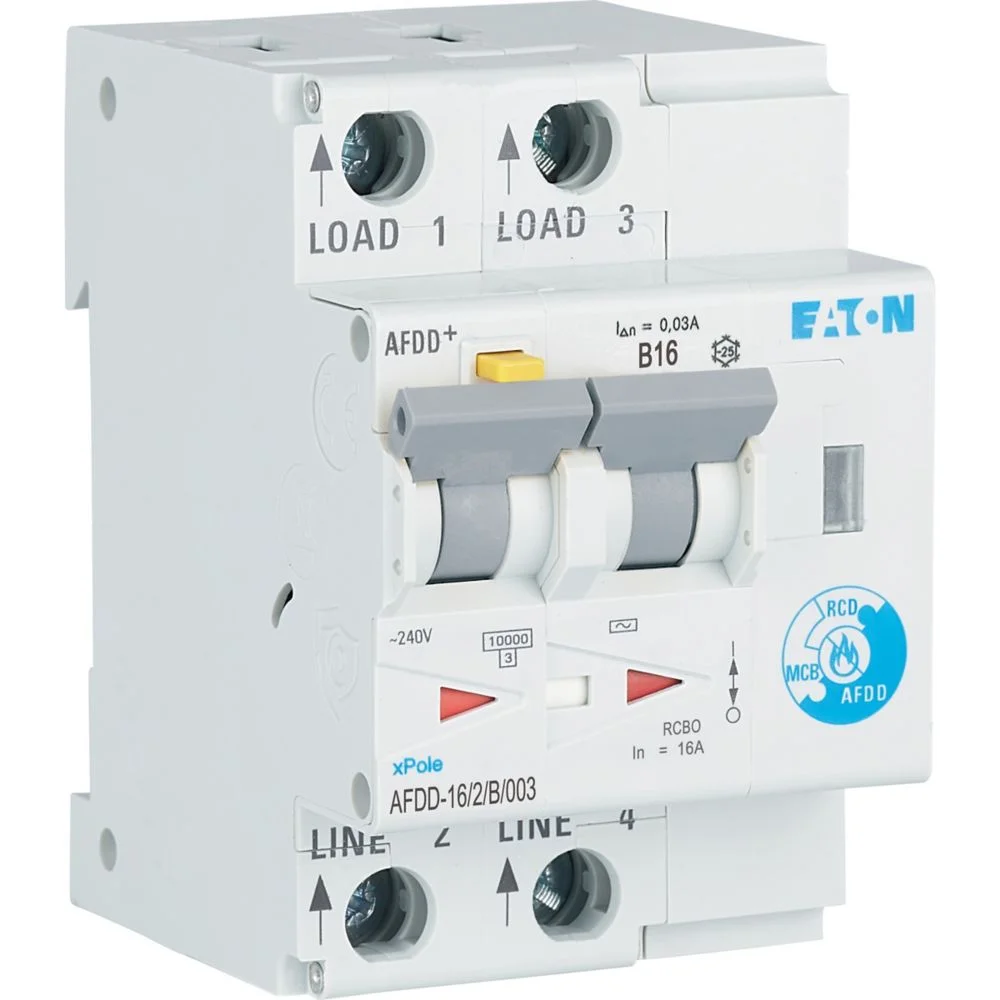

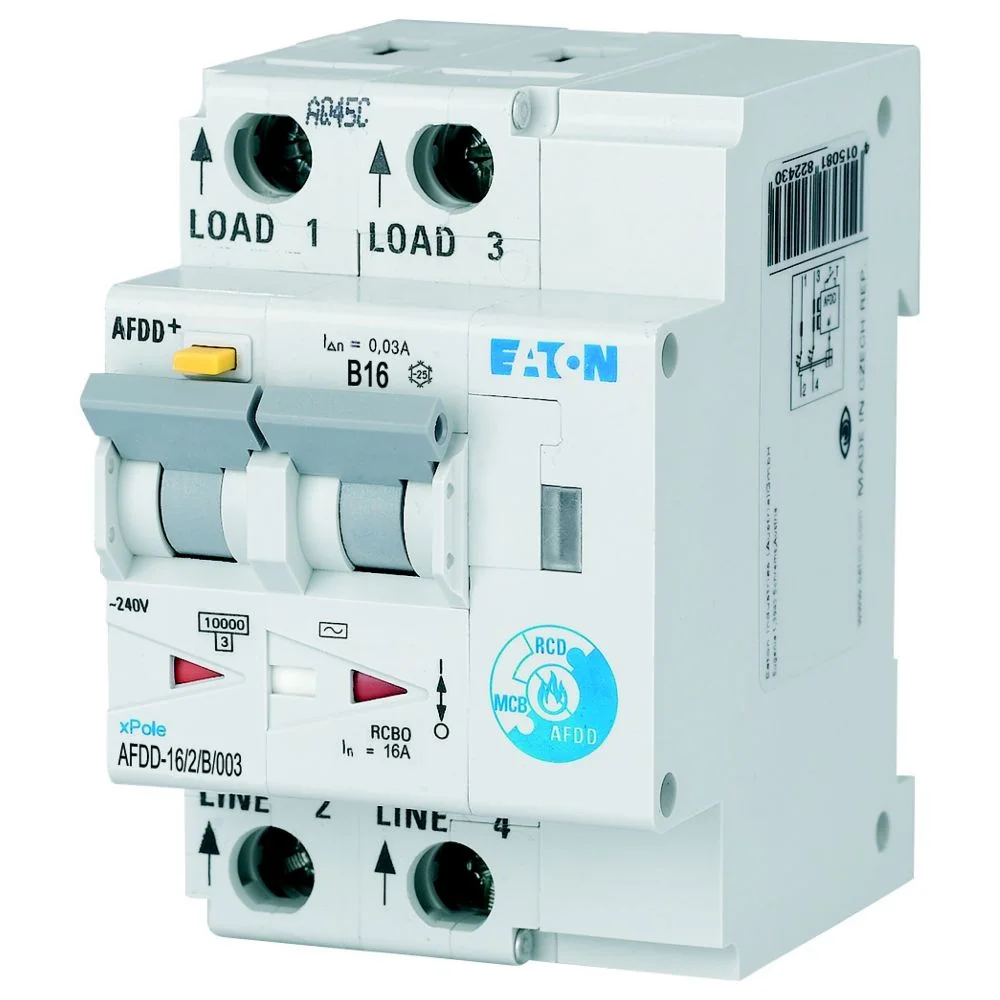

Siguranța AFDD 16A Eaton AFDD-16/2/B/003 este un dispozitiv modular care combină funcția RCBO cu detecția defectelor de arc electric. Modelul 187203 are configurație 2P, curbă B, sensibilitate diferențială de 30 mA, tip AC și capacitate nominală de rupere de 10 kA. Într-un singur aparat sunt integrate protecția la suprasarcină, scurtcircuit, curenți reziduali și defecte de arc electric.

Ce protecții integrează Eaton 187203

Eaton 187203 combină funcțiile unui RCBO cu protecția AFDD. Produsul trebuie diferențiat atât de un MCB simplu, cât și de un RCCB sau de un RCBO fără funcție de detecție a arcului electric.

• Protecție la suprasarcină: integrată prin funcția RCBO.
• Protecție la scurtcircuit: capacitate nominală de rupere de 10 kA.
• Protecție diferențială: sensibilitate de 30 mA, tip AC.
• Detecție arc electric: funcție AFDD.

AFDD și RCBO într-un singur aparat

Funcția RCBO asigură protecția diferențială împreună cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detectarea defectelor de arc electric. Acesta este principalul diferențiator al modelului Eaton 187203 față de un RCBO convențional.

Față de un MCB, aparatul adaugă protecție diferențială și AFDD. Față de un RCCB, include și protecție la supracurent. Prin urmare, funcțiile aparatului trebuie comparate împreună, nu doar curentul nominal de 16 A.

Curent nominal 16 A și curbă B

Siguranța AFDD 16A Eaton 187203 are curbă de declanșare B. Curentul nominal de 16 A trebuie corelat cu dimensionarea circuitului, secțiunea conductorului, sarcina și condițiile de instalare.

Curba B definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Un aparat de 16 A cu curbă C nu trebuie considerat automat echivalent, chiar dacă are aceeași configurație 2P și aceeași sensibilitate diferențială.

Protecție diferențială 30 mA tip AC

Eaton AFDD-16/2/B/003 are sensibilitate diferențială de 30 mA și este de tip AC. Tipul AC este destinat detectării curenților reziduali alternativi sinusoidali.

Valoarea de 30 mA reprezintă pragul nominal al funcției diferențiale și este diferită de curentul nominal de 16 A. De asemenea, un model tip A nu trebuie considerat automat echivalent cu această variantă tip AC.

Capacitate nominală de rupere 10 kA

Siguranța AFDD 16A Eaton AFDD-16/2/B/003 are capacitate nominală de rupere de 10 kA. Valoarea trebuie verificată în raport cu nivelul de scurtcircuit disponibil în punctul de instalare.

16 A și 10 kA descriu caracteristici diferite: 16 A este curentul nominal al aparatului, iar 10 kA este capacitatea nominală de rupere la scurtcircuit.

Detecția defectelor de arc electric

Funcția AFDD monitorizează tipare electrice asociate defectelor de arc electric. Aceste defecte pot avea un comportament diferit de o suprasarcină sau de un scurtcircuit clasic, de aceea detecția AFDD reprezintă o funcție distinctă față de protecțiile convenționale la supracurent.

Eaton 187203 integrează această funcție în aceeași unitate cu RCBO-ul, astfel încât protecția la supracurent, curenți reziduali și defecte de arc este concentrată într-un singur aparat modular.

Configurație 2P și format modular

Eaton 187203 are configurație 2P și ocupă 3 module. Aparatul are lățime de 52,5 mm, iar aceste dimensiuni trebuie verificate atunci când este înlocuit un dispozitiv existent sau este dimensionat spațiul disponibil în tablou.

Identificarea după model și cod este importantă deoarece există variante apropiate cu aceeași valoare de 16 A, dar cu altă curbă sau alt tip diferențial.

Diferența față de Eaton 187204

Eaton 187203 este varianta 16 A, curbă B, 30 mA, tip AC, în timp ce Eaton 187204 este varianta corespunzătoare tip A. Curentul nominal, configurația 2P și curba B sunt apropiate, dar caracteristica diferențială este diferită.

Prin urmare, cele două coduri nu trebuie considerate automat interschimbabile. Tipul protecției diferențiale trebuie stabilit conform cerințelor circuitului.

Ce verifici înainte de cumpărare

Siguranța AFDD 16A Eaton 187203 trebuie aleasă după combinația completă de funcții și parametri, nu doar după amperaj.

• Tip aparat: AFDD+ cu funcție RCBO.
• Curent nominal: 16 A.
• Configurație: 2P.
• Curba de declanșare: B.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Capacitate nominală de rupere: 10 kA.
• Protecție la suprasarcină: integrată.
• Protecție la scurtcircuit: integrată.
• Protecție diferențială: integrată.
• Detecție arc electric: integrată.
• Număr module: 3.
• Lățime: 52,5 mm.
• Model: AFDD-16/2/B/003.
• Cod Eaton: 187203.
• EAN: 4015081822522.
