Siguranta automata AFDD Eaton 187204 16A RCBO B diferentiala 2P 30mA detectie arc electric B

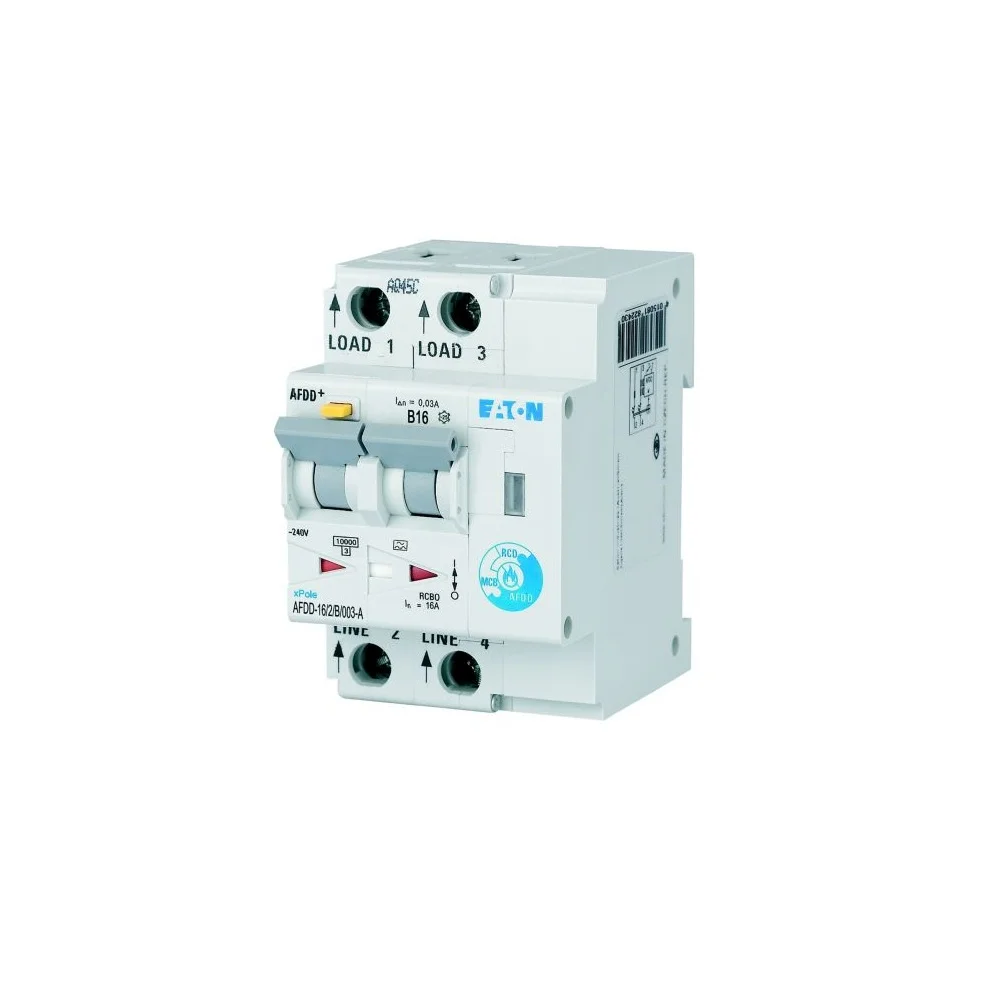

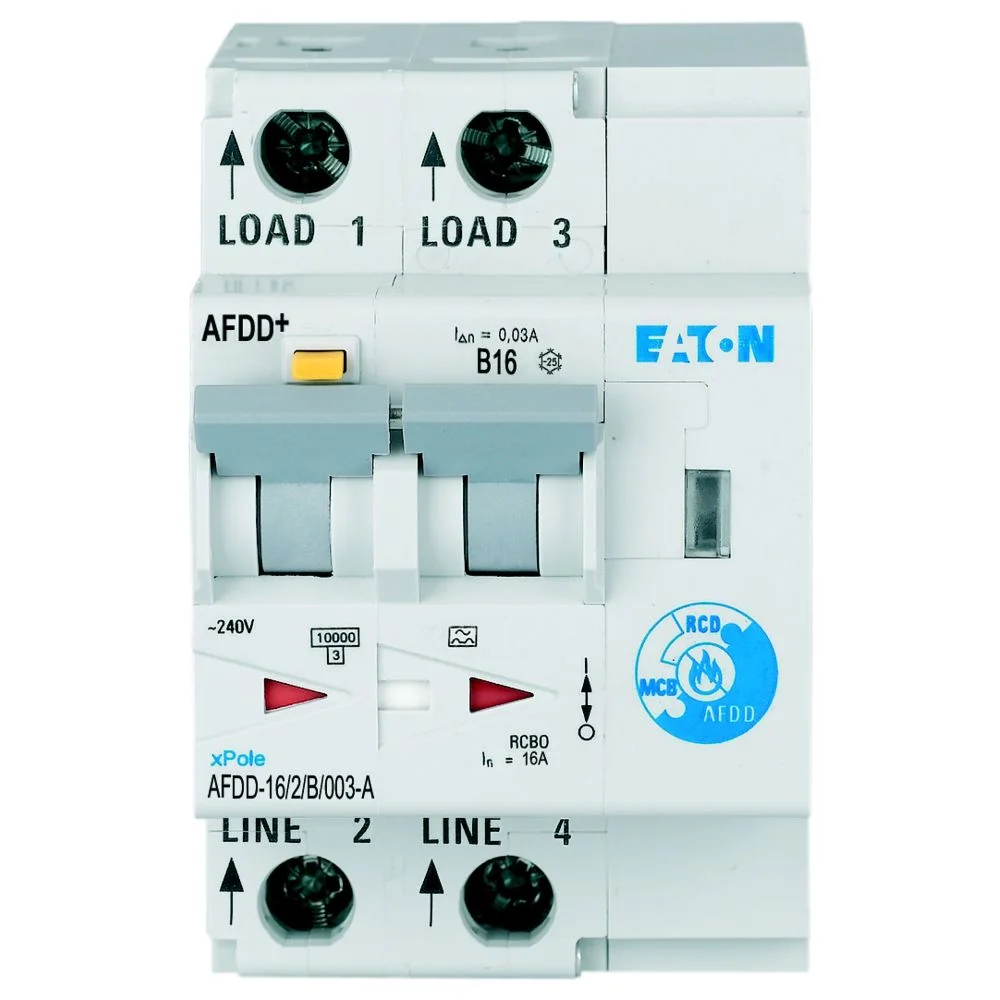

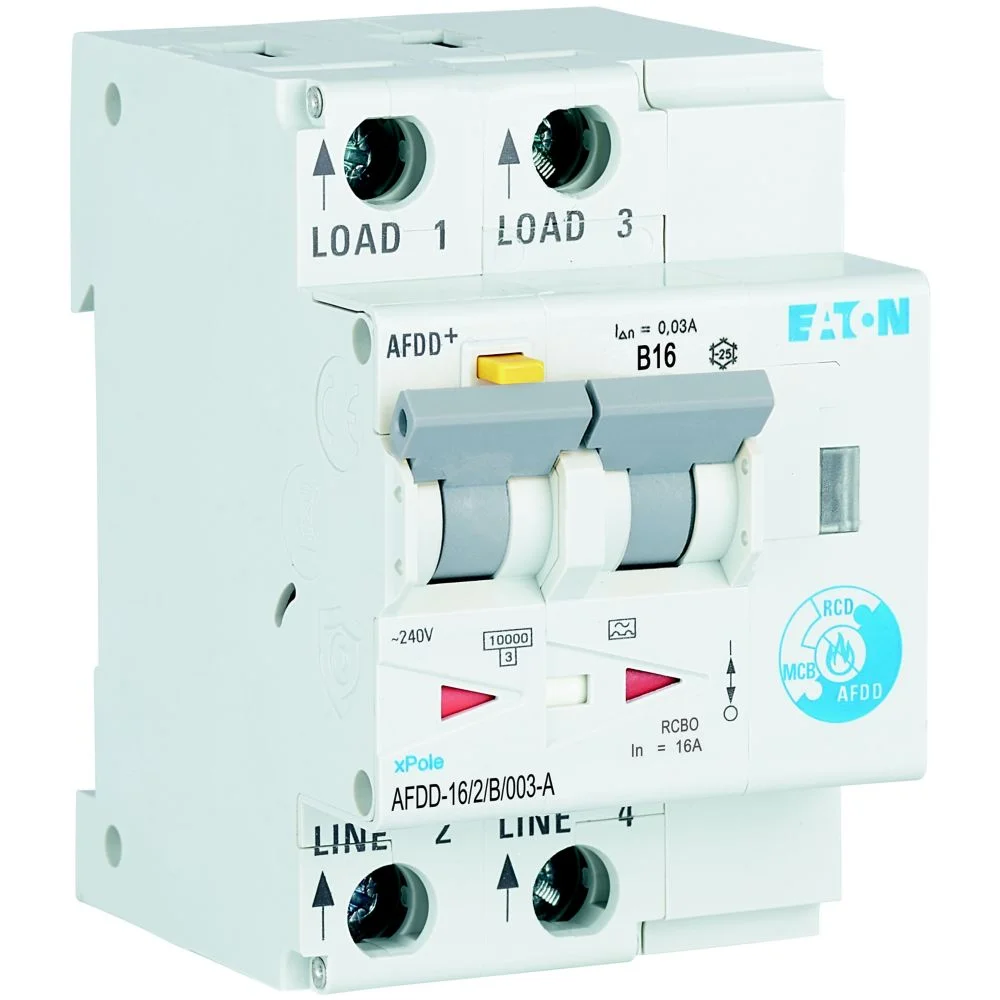

Siguranța AFDD 16A Eaton AFDD-16/2/B/003-A este un dispozitiv modular care combină funcția RCBO cu detecția defectelor de arc electric. Modelul 187204 are configurație 2P, curbă B, sensibilitate diferențială de 30 mA, tip A și capacitate nominală de rupere de 10 kA. Într-un singur aparat sunt integrate protecția la suprasarcină, scurtcircuit, curenți reziduali și defecte de arc electric.

Ce protecții oferă Eaton 187204

Eaton 187204 combină patru funcții importante de protecție. Acesta este principalul motiv pentru care produsul trebuie diferențiat de un MCB simplu, un RCCB sau chiar un RCBO convențional fără funcție AFDD.

• Protecție la suprasarcină: integrată prin funcția de protecție la supracurent.
• Protecție la scurtcircuit: capacitate nominală de rupere de 10 kA.
• Protecție diferențială: sensibilitate nominală de 30 mA, tip A.
• Detecție arc electric: funcție AFDD conform IEC/EN 62606.

AFDD și RCBO într-un singur aparat

Siguranța AFDD 16A Eaton integrează funcția unui RCBO și adaugă detectarea defectelor de arc. RCBO-ul asigură protecția diferențială împreună cu protecția la suprasarcină și scurtcircuit, iar funcția AFDD monitorizează tipare electrice asociate defectelor de arc.

Față de un MCB, produsul adaugă protecție diferențială și AFDD. Față de un RCCB, include și protecția la supracurent. Față de un RCBO convențional, diferențiatorul este detecția arcului electric.

Curent nominal 16 A și curbă B

Curentul nominal de 16 A trebuie corelat cu dimensionarea circuitului protejat. Secțiunea conductorului, sarcina și condițiile de instalare trebuie verificate înainte de alegerea aparatului.

Curba B descrie caracteristica declanșării magnetice la supracurenți de scurtă durată. Un aparat AFDD de 16 A cu curbă C nu este automat echivalent cu modelul 187204, chiar dacă celelalte caracteristici sunt apropiate.

Protecție diferențială 30 mA tip A

Eaton AFDD-16/2/B/003-A are sensibilitate diferențială de 30 mA și este de tip A. Tipul A este sensibil atât la curenți reziduali alternativi sinusoidali, cât și la curenți reziduali pulsatorii de curent continuu, conform caracteristicii aparatului.

Acest detaliu este important la compararea variantelor. Tip A nu este același lucru cu tip AC, iar cele două nu trebuie tratate automat ca echivalente.

Capacitate nominală de rupere 10 kA

Siguranța AFDD 16A Eaton 187204 are capacitate nominală de rupere de 10 kA conform EN 61009. Valoarea indică nivelul curentului de scurtcircuit pe care funcția de protecție la supracurent îl poate întrerupe în condițiile definite pentru aparat.

16 A și 10 kA sunt parametri diferiți: 16 A este curentul nominal, iar 10 kA este capacitatea de rupere la scurtcircuit. Ambele trebuie să corespundă instalației.

Configurație 2P și format modular

Eaton 187204 are doi poli, ambii protejați, și ocupă 3 module. Lățimea aparatului este de aproximativ 52,5 mm, tensiunea nominală este de 230 V, iar gradul de protecție al aparatului este IP20.

Atunci când dispozitivul este integrat corespunzător în tablou, Eaton indică un grad de protecție IP40 pentru integrare. La înlocuirea unui aparat existent trebuie verificate spațiul disponibil, configurația 2P și poziția conexiunilor.

Ce verifici înainte de cumpărare

Siguranța AFDD 16A Eaton AFDD-16/2/B/003-A trebuie aleasă după toate funcțiile și caracteristicile sale, nu doar după amperaj.

• Tip aparat: AFDD+ cu funcție RCBO.
• Curent nominal: 16 A.
• Configurație: 2P.
• Poli protejați: 2.
• Curba de declanșare: B.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: A.
• Capacitate nominală de rupere: 10 kA.
• Tensiune nominală: 230 V.
• Număr module: 3.
• Grad de protecție aparat: IP20.
• Model: AFDD-16/2/B/003-A.
• Cod Eaton: 187204.
• EAN: 4015081822539.

Pentru alte aparate de protecție poți consulta gama de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea AFDD-ului cu un MCB simplu. Eaton 187204 include protecție diferențială și detectarea defectelor de arc electric, nu doar protecție la suprasarcină și scurtcircuit.

Confundarea tipului A cu tip AC. Modelul 187204 este tip A. Alegerea unui dispozitiv cu alt tip de sensibilitate diferențială trebuie făcută conform cerințelor circuitului.

Alegerea produsului doar după valoarea de 16 A. Curba B, configurația 2P, sensibilitatea de 30 mA, tipul A și capacitatea de rupere de 10 kA trebuie verificate separat.

Presupunerea că orice RCBO de 16 A oferă și protecție AFDD. Funcția de detecție a arcului electric este o caracteristică suplimentară și trebuie confirmată explicit.

Întrebări frecvente

Ce este Eaton AFDD-16/2/B/003-A?

Eaton AFDD-16/2/B/003-A este un dispozitiv AFDD+ cu funcție RCBO, 2P, 16 A, curbă B și sensibilitate diferențială de 30 mA tip A. Aparatul combină protecția la suprasarcină, scurtcircuit și curenți reziduali cu detecția defectelor de arc electric.

Care este diferența dintre AFDD și RCBO?

RCBO combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detecția defectelor de arc electric. Eaton 187204 reunește aceste funcții într-un singur dispozitiv modular.

Ce înseamnă 30 mA tip A?

30 mA este sensibilitatea diferențială, iar tip A definește tipurile de curent rezidual detectate. Eaton 187204 este sensibil la curenți alternativi sinusoidali și la curenți reziduali pulsatorii de curent continuu, conform caracteristicii tip A.

Ce înseamnă 10 kA la Eaton 187204?

10 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Aceasta este diferită de curentul nominal de 16 A și trebuie verificată în raport cu nivelul de scurtcircuit disponibil în instalație.

Eaton 187204 detectează defectele de arc electric?

Eaton 187204 include funcție AFDD pentru detectarea defectelor de arc electric. Aceasta completează protecțiile RCBO la suprasarcină, scurtcircuit și curenți reziduali și reprezintă diferențiatorul principal față de un RCBO convențional.
