Siguranta automata AFDD Eaton 187209 16A RCBO C diferentiala 2P 30mA detectie arc electric

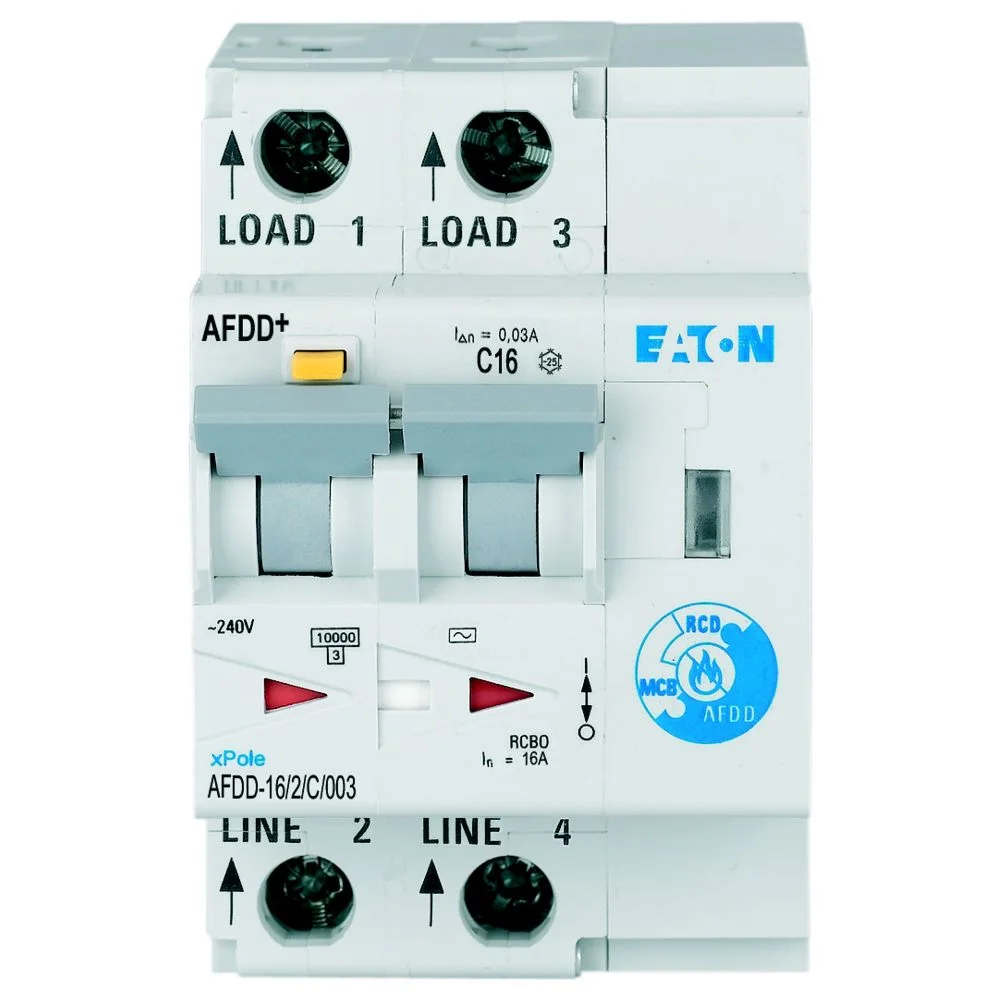

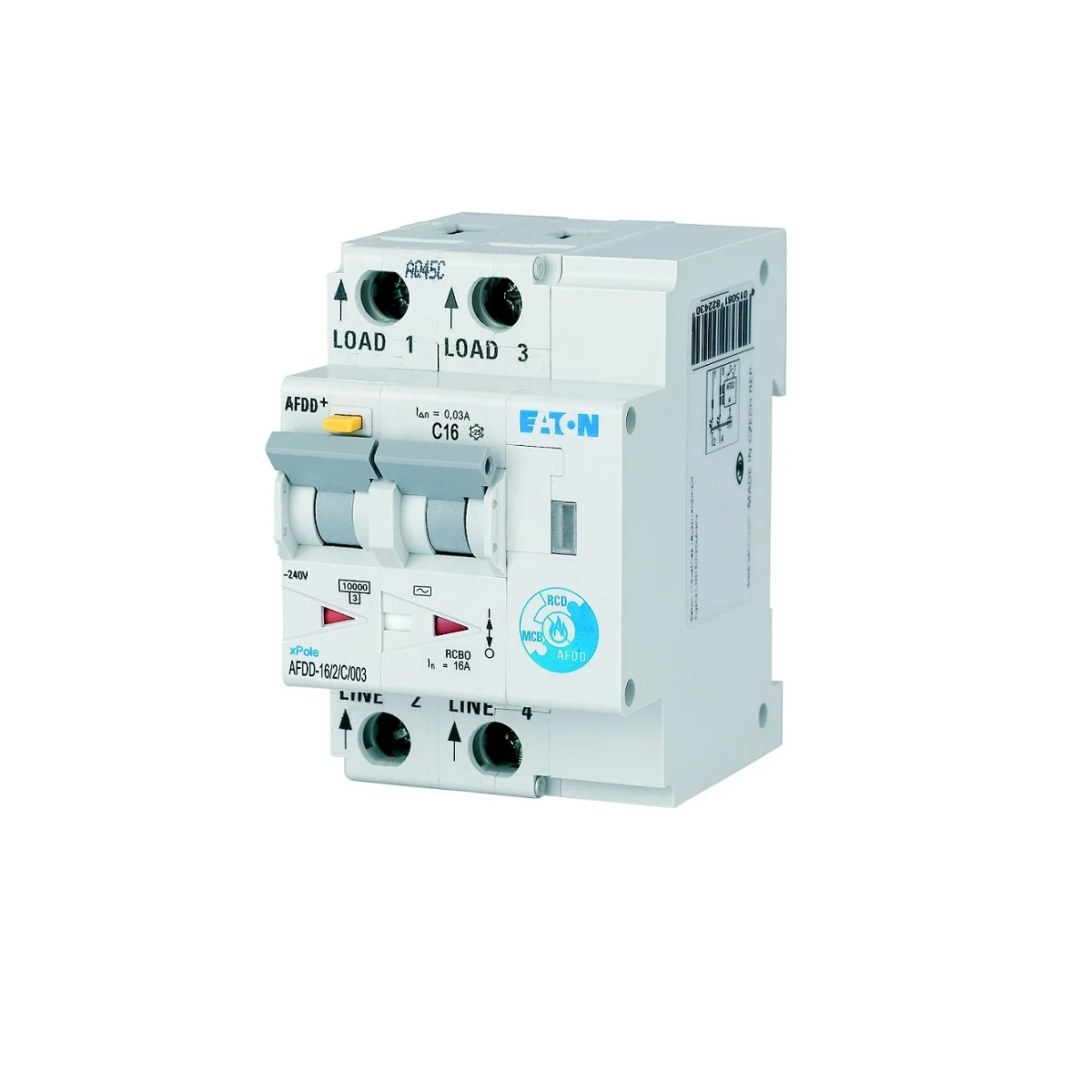

Siguranța AFDD 16A Eaton AFDD-16/2/C/003 este un dispozitiv modular care combină funcția RCBO cu detecția defectelor de arc electric. Modelul 187209 are configurație 2P, curbă C, sensibilitate diferențială de 30 mA, tip AC și capacitate nominală de rupere de 10 kA. Astfel, protecția la suprasarcină, scurtcircuit, curenți reziduali și defecte de arc este integrată într-un singur aparat.

Ce protecții oferă Eaton 187209

Eaton 187209 combină funcțiile unui RCBO cu protecția AFDD. Produsul este diferit atât de o siguranță automată MCB simplă, cât și de un RCCB sau de un RCBO fără detecție de arc.

• Protecție la suprasarcină: integrată în funcția RCBO.
• Protecție la scurtcircuit: capacitate nominală de rupere de 10 kA.
• Protecție diferențială: sensibilitate de 30 mA, tip AC.
• Detecție arc electric: funcție AFDD pentru identificarea defectelor de arc.

AFDD și RCBO într-un singur aparat

Funcția RCBO asigură protecția diferențială împreună cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detecția defectelor de arc electric. Acesta este principalul diferențiator al modelului Eaton 187209 față de un RCBO convențional.

Față de un MCB, aparatul adaugă protecție diferențială și detecție AFDD. Față de un RCCB, include și protecție la supracurent. Prin urmare, funcția fiecărui aparat trebuie comparată, nu doar curentul nominal.

Curent nominal 16 A și curbă C

Curentul nominal de 16 A trebuie corelat cu dimensionarea circuitului protejat. Secțiunea conductorului, sarcina și condițiile de instalare influențează alegerea corectă a aparatului.

Curba C definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Un AFDD de 16 A cu curbă B nu este automat echivalent cu AFDD-16/2/C/003, chiar dacă restul parametrilor sunt apropiați.

Protecție diferențială 30 mA tip AC

Siguranța AFDD 16A Eaton 187209 are sensibilitate diferențială de 30 mA și este de tip AC. Tipul AC este destinat detectării curenților reziduali alternativi sinusoidali.

Valoarea de 30 mA reprezintă pragul nominal al funcției diferențiale și nu trebuie confundată cu cei 16 A ai curentului nominal. De asemenea, varianta tip AC nu este aceeași cu modelul Eaton 187210, care este tip A.

Capacitate nominală de rupere 10 kA

Siguranța AFDD 16A Eaton AFDD-16/2/C/003 are capacitate nominală de rupere de 10 kA conform EN 61009. Valoarea indică nivelul curentului de scurtcircuit pe care funcția de protecție la supracurent îl poate întrerupe în condițiile definite pentru aparat.

16 A și 10 kA sunt parametri diferiți. 16 A reprezintă curentul nominal, iar 10 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Ambele trebuie să corespundă instalației.

Detecția defectelor de arc electric

Funcția AFDD monitorizează tipare electrice asociate defectelor de arc. Aceste defecte pot avea un comportament diferit de o suprasarcină sau de un scurtcircuit clasic, motiv pentru care protecția AFDD adaugă o funcție distinctă față de protecțiile convenționale la supracurent.

Modelul 187209 integrează această funcție împreună cu RCBO, fără a necesita un aparat separat pentru detecția arcului electric.

Configurație 2P și format modular

Eaton 187209 are configurație 2P și ocupă 3 module. Lățimea produsului este de 52,5 mm, tensiunea nominală este de 230 V, iar gradul de protecție al aparatului este IP20. În condițiile de integrare corespunzătoare în tablou, Eaton indică IP40.

La înlocuirea unui aparat existent trebuie verificate spațiul disponibil, configurația 2P, curba C, sensibilitatea diferențială și capacitatea de rupere.

Ce verifici înainte de cumpărare

Siguranța AFDD 16A Eaton AFDD-16/2/C/003 trebuie aleasă după toate funcțiile și caracteristicile sale, nu doar după amperaj.

• Tip aparat: AFDD+ cu funcție RCBO.
• Curent nominal: 16 A.
• Configurație: 2P.
• Curba de declanșare: C.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Capacitate nominală de rupere: 10 kA.
• Tensiune nominală: 230 V.
• Protecție la suprasarcină: integrată.
• Protecție la scurtcircuit: integrată.
• Protecție diferențială: integrată.
• Detecție arc electric: integrată.
• Număr module: 3.
• Lățime: 52,5 mm.
• Grad de protecție aparat: IP20.
• Model: AFDD-16/2/C/003.
• Cod Eaton: 187209.
• EAN: 4015081822584.

Pentru alte aparate de protecție poți consulta gama de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea AFDD-ului cu un MCB simplu. Eaton 187209 include protecție diferențială și detectarea defectelor de arc electric, nu doar protecție la suprasarcină și scurtcircuit.

Confundarea tipului AC cu tip A. Modelul 187209 este tip AC, iar Eaton 187210 este varianta tip A. Cele două nu trebuie considerate automat echivalente.

Alegerea produsului doar după valoarea de 16 A. Curba C, configurația 2P, sensibilitatea de 30 mA, tipul AC și capacitatea de rupere de 10 kA trebuie verificate separat.

Presupunerea că orice RCBO de 16 A oferă detecție de arc. Funcția AFDD este distinctă și trebuie să fie prezentă explicit în aparatul ales.

Întrebări frecvente

Ce este Eaton AFDD-16/2/C/003?

Eaton AFDD-16/2/C/003 este un dispozitiv AFDD+ cu funcție RCBO, 2P, 16 A, curbă C și sensibilitate diferențială de 30 mA tip AC. Aparatul combină protecția la suprasarcină, scurtcircuit și curenți reziduali cu detecția defectelor de arc electric.

Care este diferența dintre AFDD și RCBO?

RCBO combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detecția defectelor de arc electric. Eaton 187209 integrează aceste funcții într-un singur aparat modular.

Ce înseamnă 30 mA tip AC?

30 mA reprezintă sensibilitatea nominală a protecției diferențiale, iar tip AC indică detecția curenților reziduali alternativi sinusoidali. Acești parametri sunt independenți de curentul nominal de 16 A.

Ce înseamnă 10 kA la Eaton 187209?

10 kA reprezintă capacitatea nominală de rupere la scurtcircuit a Eaton AFDD-16/2/C/003. Valoarea trebuie verificată în raport cu nivelul de scurtcircuit disponibil în punctul de instalare.

Care este diferența dintre Eaton 187209 și 187210?

Eaton 187209 este varianta 16 A, curbă C, 30 mA tip AC, iar Eaton 187210 este varianta corespunzătoare tip A. Tipul protecției diferențiale este diferit, astfel că modelele nu trebuie considerate automat interschimbabile.
