Siguranta automata AFDD Eaton 187210 16A RCBO C diferentiala 2P 30mA detectie arc electric A

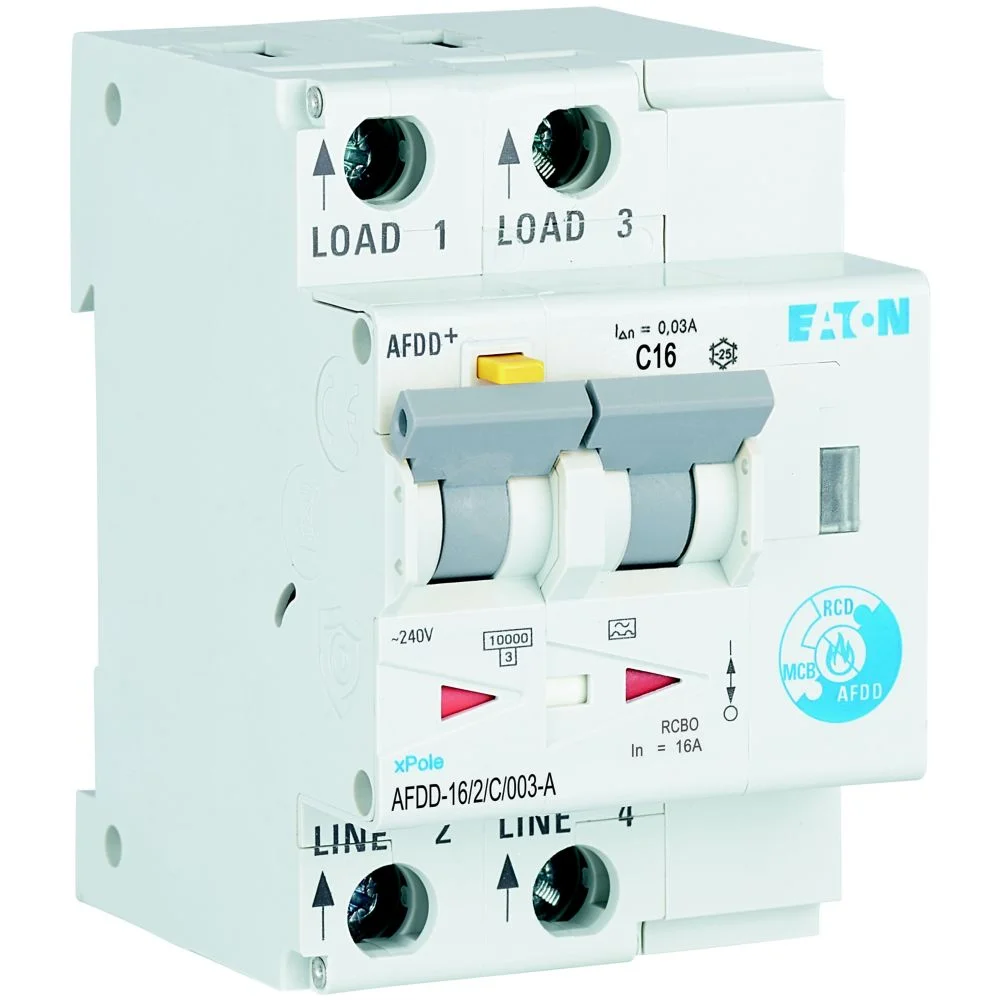

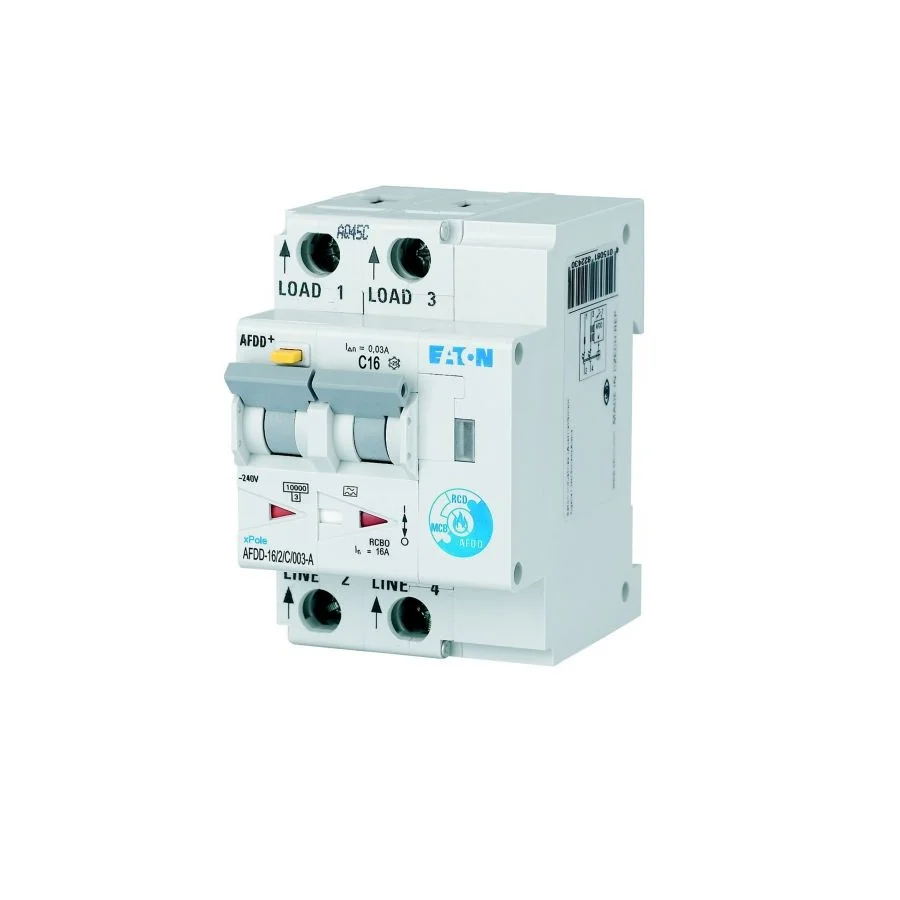

Siguranța AFDD 16A Eaton AFDD-16/2/C/003-A este un dispozitiv modular care combină funcția RCBO cu detecția defectelor de arc electric. Modelul 187210 are configurație 2P, curbă C, sensibilitate diferențială de 30 mA, tip A și capacitate nominală de rupere de 10 kA. Într-un singur aparat sunt integrate protecția la suprasarcină, scurtcircuit, curenți reziduali și defecte de arc electric.

Ce protecții integrează Eaton 187210

Eaton 187210 combină funcția RCBO cu protecția AFDD. Astfel, aparatul nu este doar o siguranță automată convențională și nici doar un întreruptor diferențial.

• Protecție la suprasarcină: integrată prin funcția RCBO.
• Protecție la scurtcircuit: capacitate nominală de rupere de 10 kA.
• Protecție diferențială: sensibilitate de 30 mA, tip A.
• Detecție arc electric: funcție AFDD pentru identificarea defectelor de arc.

Această combinație diferențiază produsul de un MCB simplu, care nu oferă protecție diferențială sau AFDD, și de un RCCB, care nu include singur protecție la suprasarcină și scurtcircuit.

Siguranta automata AFDD 16 A, 2P și curbă C

Siguranța AFDD 16A Eaton 187210 are configurație 2P și curbă de declanșare C. Curentul nominal de 16 A trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare ale circuitului.

Curba C stabilește caracteristica declanșării magnetice la supracurenți de scurtă durată. Un aparat de 16 A cu curbă B nu trebuie considerat automat echivalent doar pentru că amperajul este identic.

Protecție diferențială 30 mA tip A

Sensibilitatea diferențială este de 30 mA, iar tipul protecției este A. Tipul A este sensibil la curenți reziduali alternativi sinusoidali și la curenți reziduali pulsatorii de curent continuu, conform caracteristicii aparatului.

Acesta este un criteriu important de selecție. Varianta tip A nu trebuie confundată cu modelul tip AC, chiar dacă ambele pot avea 16 A, 30 mA și aceeași curbă.

Capacitate nominală de rupere 10 kA

Siguranța AFDD 16A Eaton AFDD-16/2/C/003-A are capacitate nominală de rupere de 10 kA. Valoarea trebuie comparată cu nivelul de scurtcircuit disponibil în punctul de instalare.

16 A și 10 kA descriu caracteristici diferite: 16 A este curentul nominal al aparatului, iar 10 kA este capacitatea nominală de rupere la scurtcircuit.

Ce aduce în plus funcția AFDD

Funcția AFDD este destinată detectării defectelor de arc electric. Acestea pot avea un comportament diferit de o suprasarcină sau de un scurtcircuit clasic, motiv pentru care detecția de arc reprezintă o funcție suplimentară față de protecțiile convenționale la supracurent.

Eaton 187210 integrează această funcție împreună cu RCBO-ul, astfel încât protecția la supracurent, curenți reziduali și arc electric este concentrată într-un singur aparat modular.

Diferența față de MCB, RCCB și RCBO

Un MCB protejează la suprasarcină și scurtcircuit, un RCCB asigură protecție diferențială, iar un RCBO combină cele două funcții. Eaton 187210 adaugă peste funcția RCBO și detecția AFDD.

Prin urmare, un RCBO standard de 16 A și 30 mA nu este automat echivalent cu acest model dacă nu include și funcția de detectare a defectelor de arc electric.

Format modular și identificare

Eaton AFDD-16/2/C/003-A ocupă 3 module și are lățime de aproximativ 52,5 mm. Configurația 2P și spațiul modular trebuie verificate înainte de înlocuirea unui aparat existent.

Modelul este identificat prin codul Eaton 187210. Folosirea modelului complet este importantă pentru diferențierea față de varianta 187209, care are caracteristică diferențială tip AC.

Ce verifici înainte de cumpărare

Siguranța AFDD 16A Eaton 187210 trebuie aleasă după combinația completă de parametri și funcții.

• Tip aparat: AFDD+ cu funcție RCBO.
• Curent nominal: 16 A.
• Configurație: 2P.
• Curba de declanșare: C.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: A.
• Capacitate nominală de rupere: 10 kA.
• Protecție la suprasarcină: integrată.
• Protecție la scurtcircuit: integrată.
• Protecție diferențială: integrată.
• Detecție arc electric: integrată.
• Număr module: 3.
• Model: AFDD-16/2/C/003-A.
• Cod Eaton: 187210.
• EAN: 4015081822591.

Pentru alte aparate de protecție poți consulta gama de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea tipului A cu tip AC. Eaton 187210 este varianta tip A. Un model tip AC are altă caracteristică de detecție diferențială și nu trebuie considerat automat echivalent.

Alegerea produsului doar după valoarea de 16 A. Configurația 2P, curba C, sensibilitatea de 30 mA, tipul A și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea AFDD-ului cu un RCBO obișnuit. Modelul 187210 adaugă detecția defectelor de arc electric peste funcțiile RCBO.

Confundarea valorilor 16 A, 30 mA și 10 kA. Acestea reprezintă curentul nominal, sensibilitatea diferențială și capacitatea de rupere și au funcții diferite.

Întrebări frecvente

Ce este Eaton AFDD-16/2/C/003-A?

Eaton AFDD-16/2/C/003-A este un dispozitiv AFDD+ cu funcție RCBO, 2P, 16 A, curbă C și protecție diferențială de 30 mA tip A. Aparatul integrează protecția la suprasarcină, scurtcircuit și curenți reziduali împreună cu detecția defectelor de arc electric.

Care este diferența dintre Eaton 187209 și 187210?

Eaton 187209 este varianta tip AC, iar Eaton 187210 este varianta tip A. Ambele pot avea 16 A, configurație 2P, curbă C și sensibilitate de 30 mA, dar caracteristica protecției diferențiale este diferită.

Ce înseamnă 30 mA tip A?

30 mA reprezintă sensibilitatea nominală a protecției diferențiale, iar tip A definește tipurile de curent rezidual detectate. Modelul 187210 este sensibil atât la curenți reziduali alternativi sinusoidali, cât și la curenți reziduali pulsatorii de curent continuu.

Ce înseamnă 10 kA?

10 kA reprezintă capacitatea nominală de rupere la scurtcircuit a aparatului. Valoarea este diferită de curentul nominal de 16 A și trebuie verificată în raport cu nivelul de scurtcircuit disponibil în instalație.

Eaton 187210 detectează defectele de arc electric?

Eaton 187210 include funcție AFDD pentru detectarea defectelor de arc electric. Aceasta completează protecțiile RCBO la suprasarcină, scurtcircuit și curenți reziduali și reprezintă diferențiatorul principal față de un RCBO convențional.
